アルミニウム製 高真空L型バルブ 常時閉/ベローズシール XLAシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 35,852円～279,681円特別価格
- 税込単価
- 39,437円～307,649円特別価格
アウトガスが少ない真空レギュレータ。【特長】・アルミボディ採用・均一なベーキン...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が695型番あります。
商品情報
外形図
XLA／エアオペレートタイプ
注）上図イ、ロ、ハはヒータの取付位置を示します。またヒータの取付位置は、ヒータの種類により異なります。詳細はカタログをご参照ください。
製品仕様
外観（側面）
| 型番 | XLA-16 | XLA（V）-25 | XLA-40 | XLA-50 | XLA-63 | XLA-80 | |
|---|---|---|---|---|---|---|---|
| 弁の形式 | 常時閉（加圧開・スプリングシール） | ||||||
| 使用流体 | 不活性ガス系の真空 | ||||||
| 使用温度℃ | XLA | 5～60（高温タイプの場合：5～150） | |||||
| 使用圧力Pa（abs） | 1×10-6～大気圧 | ||||||
| コンダクタンスL/s注1） | 5 | 14 | 45 | 80 | 160 | 200 | |
| リーク量Pa・m3/s | 内部 | 標準材質（FKM）の場合1.3×10-10常温時・ガス透過を除く | |||||
| 外部 | 標準材質（FKM）の場合1.3×10-11常温時・ガス透過を除く | ||||||
| フランジの種類 | KF（NW） | KF（NW）・K（DN） | |||||
| 主な材質 | 本体：アルミ合金 ベローズ：SUS316L 要部：ステンレス、FKM（標準シール材） | ||||||
| 表面処理 | 外部：硬質アルマイト 内部：素地 | ||||||
| パイロット圧力MPa（G） | 0.4～0.7 | ||||||
| パイロットポート接続口径 | XLA | M5 | Rc1/8 | ||||
| 質量kg | XLA | 0.25 | 0.45 | 1.1 | 1.6 | 2.9 | 5.0 |
注1）コンダクタンスは同一寸法のエルボの値で代表しています。
構造･作動
電磁弁付の場合
バルブ側排気
- パイロットポートからパイロット圧力を加えることにより、ピストンと連結したバルブはスプリング力や圧力による作用力を振切り、開く。
- XLAVは、1（P）ポートにパイロット圧力を常時加えておき、電磁弁のONでバルブが開き、OFFで閉じる。
■オートスイッチ D-F7NJ の詳細は下記をご参照下さい。
■オートスイッチ D-M9NJ の詳細は下記をご参照下さい。
規格表
単位：mm
| 型番 | A | B | C | D | E注1） | Fn | Fd | G | H |
|---|---|---|---|---|---|---|---|---|---|
| XLA-16 | 40 | 103 | 38 | 1 | - | 30 | - | 17 | 40 |
| XLA-25 | 50 | 113 | 48 | 1 | 12 | 40 | - | 26 | 39 |
| XLA-40 | 65 | 158 | 66 | 2 | 11 | 55 | - | 41 | 63 |
| XLA-50 | 70 | 170 | 79 | 2 | 11 | 75 | - | 52 | 68 |
| XLA-63 | 88 | 196 | 100 | 3 | 11 | 87 | 95 | 70 | 69 |
| XLA-80 | 90 | 235 | 117 | 3 | 11 | 114 | 110 | 83 | 96 |
注1）E寸法はヒータ付の場合です。（リード線長さ≒1m）
注意・禁止事項
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
- ※ 商品画像は代表画像となっております。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
35,852円 ( 39,437円 ) | 6日目 |
43,038円38,734円 ( 42,607円 ) | 19日目 |
41,047円 ( 45,152円 ) | 19日目 |
36,480円 ( 40,128円 ) | 19日目 |
71,295円64,165円 ( 70,582円 ) | 19日目 |
56,470円50,823円 ( 55,905円 ) | 19日目 |
50,266円45,239円 ( 49,763円 ) | 19日目 |
43,038円38,734円 ( 42,607円 ) | 19日目 |
45,424円40,881円 ( 44,969円 ) | 19日目 |
50,266円45,239円 ( 49,763円 ) | 19日目 |
47,075円42,367円 ( 46,604円 ) | 19日目 |
56,176円50,558円 ( 55,614円 ) | 19日目 |
38,607円 ( 42,468円 ) | 在庫品1日目当日出荷可能 |
44,971円40,473円 ( 44,520円 ) | 19日目 |
56,717円51,045円 ( 56,150円 ) | 19日目 |
40,794円 ( 44,873円 ) | 6日目 |
45,134円40,620円 ( 44,682円 ) | 19日目 |
49,097円44,187円 ( 48,606円 ) | 19日目 |
42,444円38,199円 ( 42,019円 ) | 19日目 |
53,008円 ( 58,309円 ) | 19日目 |
45,785円41,206円 ( 45,327円 ) | 19日目 |
41,085円 ( 45,194円 ) | 19日目 |
45,785円41,206円 ( 45,327円 ) | 19日目 |
40,989円 ( 45,088円 ) | 19日目 |
58,280円52,452円 ( 57,697円 ) | 19日目 |
59,049円53,144円 ( 58,458円 ) | 19日目 |
44,221円39,798円 ( 43,778円 ) | 19日目 |
38,418円 ( 42,260円 ) | 19日目 |
38,418円 ( 42,260円 ) | 19日目 |
53,198円47,878円 ( 52,666円 ) | 19日目 |
52,814円47,532円 ( 52,285円 ) | 19日目 |
42,151円 ( 46,366円 ) | 19日目 |
52,434円47,190円 ( 51,909円 ) | 19日目 |
53,198円47,878円 ( 52,666円 ) | 19日目 |
49,178円44,260円 ( 48,686円 ) | 19日目 |
49,947円44,952円 ( 49,447円 ) | 19日目 |
53,198円47,878円 ( 52,666円 ) | 19日目 |
49,563円44,606円 ( 49,067円 ) | 19日目 |
46,652円41,986円 ( 46,185円 ) | 19日目 |
36,250円 ( 39,875円 ) | 19日目 |
36,480円 ( 40,128円 ) | 6日目 |
59,390円53,451円 ( 58,796円 ) | 19日目 |
52,732円47,458円 ( 52,204円 ) | 19日目 |
43,253円38,927円 ( 42,820円 ) | 19日目 |
46,249円41,624円 ( 45,786円 ) | 19日目 |
43,588円39,229円 ( 43,152円 ) | 19日目 |
52,923円47,630円 ( 52,393円 ) | 19日目 |
38,816円 ( 42,698円 ) | 19日目 |
45,713円41,141円 ( 45,255円 ) | 19日目 |
49,471円44,523円 ( 48,975円 ) | 19日目 |
50,053円45,047円 ( 49,552円 ) | 19日目 |
45,752円41,176円 ( 45,294円 ) | 19日目 |
38,816円 ( 42,698円 ) | 19日目 |
43,683円39,314円 ( 43,245円 ) | 19日目 |
41,677円37,509円 ( 41,260円 ) | 19日目 |
46,418円41,776円 ( 45,954円 ) | 19日目 |
46,249円41,624円 ( 45,786円 ) | 19日目 |
45,062円40,555円 ( 44,611円 ) | 19日目 |
46,418円41,776円 ( 45,954円 ) | 19日目 |
45,163円40,646円 ( 44,711円 ) | 19日目 |
詳細情報
基本情報

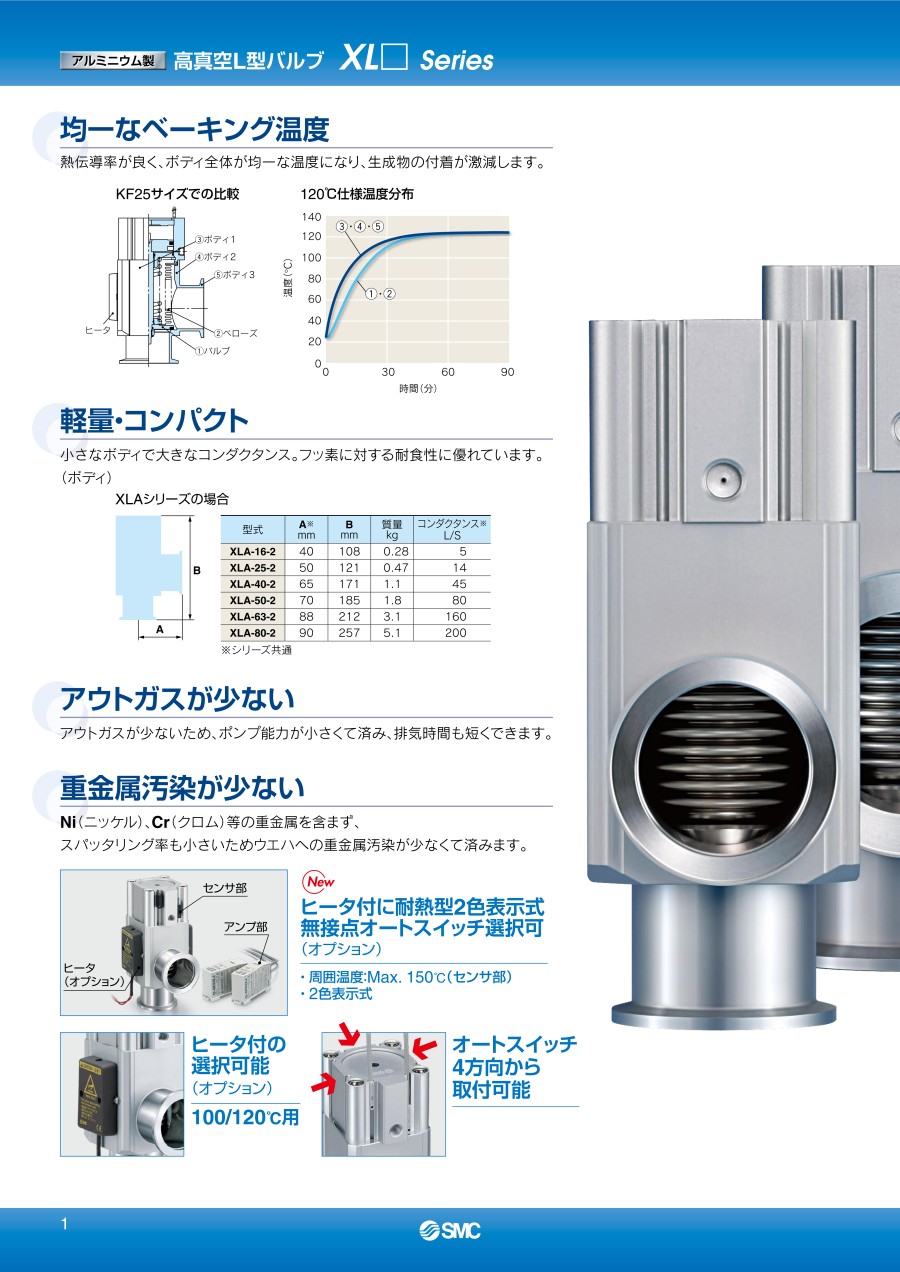

アウトガスが少ない真空レギュレータ。
【特長】
・アルミボディ採用
・均一なベーキング温度
・軽量・コンパクト
・重金属汚染が少ない
・フッ素ガスの腐食に強い
・ベローズ交換が可能（ベローズシールタイプ）
・メンテナンスコストの低減と廃棄物の削減が図れる
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。 - 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品担当おすすめ
SMC
アルミニウム製 高真空L型バルブ 常時閉/ベローズシール XLAVシリーズ 電磁弁付
真空バルブ（電磁弁付）です。アルミボディ採用でフッ素ガスの腐食に強い製品です。ベローズ交換が可能になり、メンテナンスコストの低減と廃棄物の削減が図れます。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワークが可能です。
アルミニウム製 高真空L型バルブ 常時閉/ベローズシール XLAシリーズのレビュー
真空装置に使用
4
4.02020/10/21
真空装置のL型バルブに、SMC XLAシリーズを使用しています。オートスイッチは通常取り付けないのですが、必要になった時...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q高真空L型バルブ：XL□シリーズは正圧で使用する事はできますか？
A
標準品のXL□シリーズの使用圧力は、1Ｘ10-6～大気圧です（XLF/XLGは1Ｘ10-5～大気圧）。
正圧は大気圧までとなります。大気圧を超えた圧縮流体を使用することはできません。
注）XLGシリーズの特注品で対応可の製品があります。
正圧は大気圧までとなります。大気圧を超えた圧縮流体を使用することはできません。
注）XLGシリーズの特注品で対応可の製品があります。
Q高真空L型バルブ：XL□シリーズに、オートスイッチを後から取付ける事はできますか？
A
高真空L型バルブXL□が、ボンネット内のピストン部にオプションの磁石を装着していれば、
オートスイッチの後付けは可能です。
オートスイッチは、磁石の磁力を感知して信号を出力します。
磁石がピストンに装着されていないXL□にオートスイッチを取付けても、スイッチは作動しません。
【後付け可能な製品品番】
1）製品型式銘版にオートスイッチの品番がある場合：例） XLA-40-2M9NA など
2）オートスイッチは無いが磁石が装着されている場合：例） XLA-40-2M9// など
注）耐熱型オートスイッチの後付けについては、別のFAQをご確認ください。
【後付け不可な製品品番】
１）磁石がピストンに装着されていない場合：例） XLA-40-2 及び XLA-40H5-2 など
オートスイッチの後付けは可能です。
オートスイッチは、磁石の磁力を感知して信号を出力します。
磁石がピストンに装着されていないXL□にオートスイッチを取付けても、スイッチは作動しません。
【後付け可能な製品品番】
1）製品型式銘版にオートスイッチの品番がある場合：例） XLA-40-2M9NA など
2）オートスイッチは無いが磁石が装着されている場合：例） XLA-40-2M9// など
注）耐熱型オートスイッチの後付けについては、別のFAQをご確認ください。
【後付け不可な製品品番】
１）磁石がピストンに装着されていない場合：例） XLA-40-2 及び XLA-40H5-2 など
