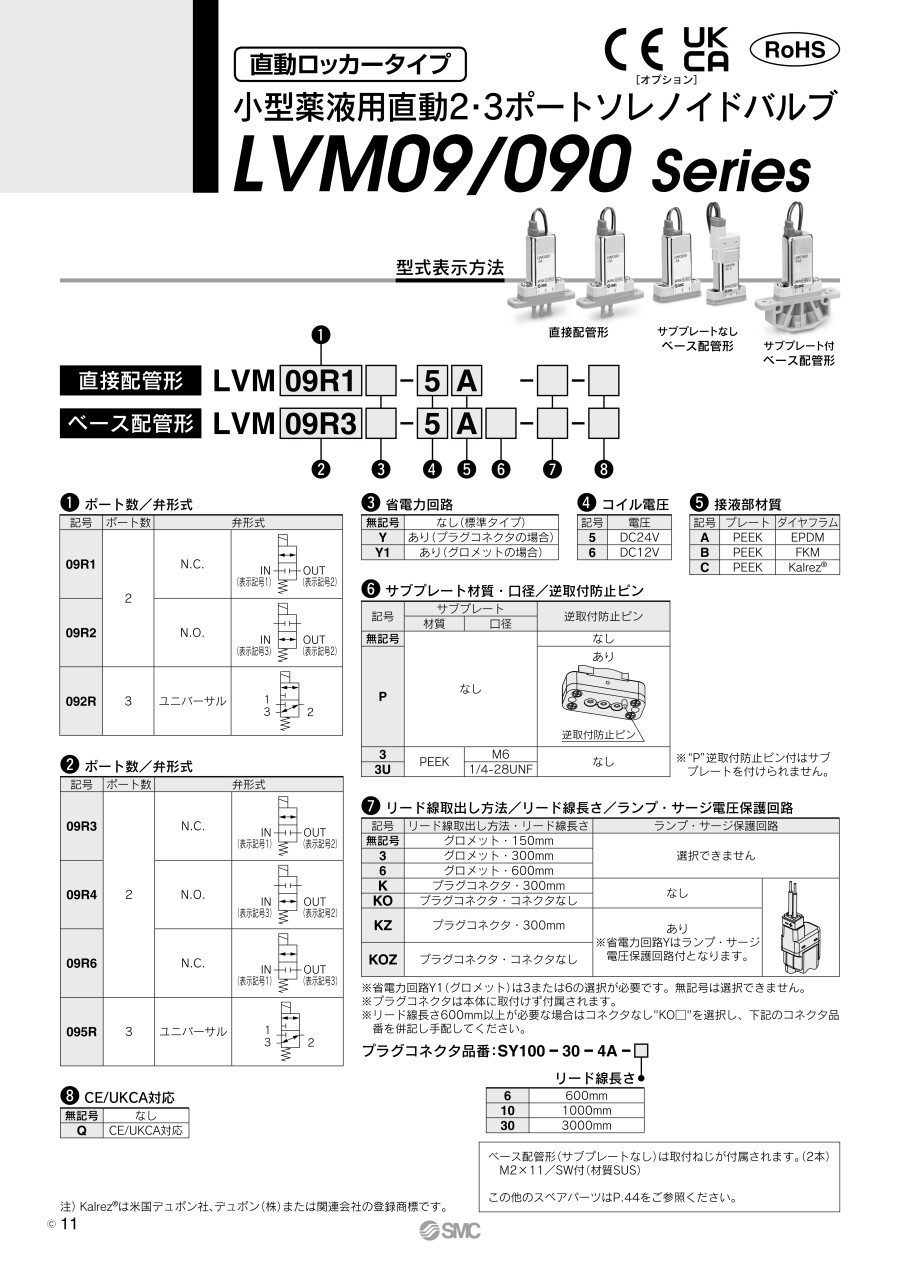

小型薬液用直動2・3ポートソレノイドバルブ LVM09・090シリーズ

外形図

単位：mm

インターフェイス推奨寸法

製品仕様

ベース配管形（サブプレートなし）

流量特性

• 水：Kv 0.015／Cv 0.018
• エア：C 0.06／b 0.2

※Kv、Cvの値はJIS B 2005：1995、C、bの値はJIB B8390：2000に準じます。

注1）ご使用流体に応じて適切な接液部材質を選定してください。また、あらかじめ耐薬品性のチェックもお願いします。
注2）1分間の気密試験において、破損、亀裂を生じない圧力を表します。
注3）ダイヤフラム容積を差引いた弁室内部のすき間容積を表します。
注4）液溜まりのない本体設計（オリフィス周囲の形状）によりコイルを上向きとした垂直を推奨します。液溜まりを考慮しない場合、取付け姿勢は自由です。
注5）応答性を重要視される場合は、マイナス側への変動がないように制御してください。
注6）測定条件による値で、条件により音のレベルは変わります。
注7）長期連続通電でご使用の場合はカタログをご参照ください。
注8）JIS B8419：2010による
｛周囲および流体温度25℃、定格電圧、最高使用圧力（エア）、N.C（IN）ポート加圧時の値｝
応答時間は、供給圧力、流体質、配管条件、周囲温度などによって変わります。
注9）ダイヤフラム材質 Kalrezは周囲および流体温度が15℃以下になると、室温（≒25℃）に比べて弁の切換わり時間が極端に長くなりますのでご注意ください。

• ※ Kalrezは米国デュポン社、デュポン（株）または関連会社の登録商標です。

構造

LVM09R3

LVM09R4

LVM095R

構成部品／LVM09R3、09R4、095R

番号	部品名	材質
1	プレート	PEEK
2	ダイヤフラムAss'y	EPDM・FKM・Kalrez
3	ボディ	PBT
4	スライドブッシュAss'y	PPS・SUS
5	可動鉄心Ass'y	-
6	コイルAss'y	-
7	リード線	-
8	モールド	PET
9	Oリング	NBR
10	インターフェイスガスケット	EPDM・FKM・Kalrez

注意・禁止事項

• ※ 上記以外の情報につきましてはカタログをご覧ください。
• ※ 画像は代表型番となっております。
