真空パッド 横方向真空取出形 バッファ付 ワンタッチ管継手付 ZPRシリーズ

真空パッド 横方向真空取出形 バッファ付 ワンタッチ管継手付 ZPRシリーズ
通常単価:
3,833円~
通常出荷日:
在庫品1日目~  当日出荷可能18:00まで受付

バッファ付きの吸着パッド。
【特長】
・横方向真空取出形。
・豊富な機種で幅広い用途に対応可能。
・真空取出口:ワンタッチ管継手付き。
・パッド形状:平形、平形リブ付、薄形、薄形リブ付、深形、ベロウ形。
・パッド径:2~50mm/2×4mm/3.5×7mm/4×10mm。

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

PDF

真空パッド 横方向真空取出形/バッファ付 ワンタッチ管継手付 ZPRシリーズの仕様

真空パッド 横方向真空取出形/バッファ付 ワンタッチ管継手付 ZPRシリーズの外観

真空パッド 横方向真空取出形/バッファ付 ワンタッチ管継手付 ZPRシリーズの外観

真空取出口取出方向横方向
接続方法ワンタッチ管継手付
適用チューブ径長円(2×4、3.5×7、4×10)
薄形シリーズ(φ10~16(直径10~16mm))
φ2~8(直径2~8mm)
φ4(直径4mm)、φ6(直径6mm)チューブ
φ10~16(直径10~16mm)φ4(直径4mm)、φ6(直径6mm)チューブ
φ20~32(直径20~32mm)φ4(直径4mm)、φ6(直径6mm)、φ8(直径8mm)チューブ
φ40~50(直径40~50mm)φ6(直径6mm)、φ8(直径8mm)チューブ
取付接続ねじ径長円(2×4、3.5×7、4×10)
薄形シリーズ(φ10~16(直径10~16mm))
φ2~8(直径2~8mm)
M8×1おねじ
φ10~16(直径10~16mm)M10×1おねじ
φ20~32(直径20~32mm)M10×1おねじ
φ40~50(直径40~50mm)M14×1おねじ


バッファ仕様

パッド径(mm)φ2~8(直径2~8mm)φ10~32(直径10~32mm)φ40(直径40mm)、φ50(直径50mm)
ストローク(mm)6、10、15、2510、20、30、40、5010、20、30、50
スプリング反力(N)0ストローク時0.81.02.0
フルストローク時1.23.05.0
回り止め仕様回り止めなし(J)、回り止め付(K)

※薄形、薄形リブ付、長円形はφ2~8(直径2~8mm)をご参照ください。

パッドの種類

パッド形状平形平形リブ付深形ベロウ形薄形/薄形リブ付
パッド径(mm)2、4、6、8、2×4、3.5×7、4×10、10、13、16、20、25、32、40、5010、13、16、20、25、32、40、5010、16、25、406、8、10、13、16、20、25、32、40、5010、13、16
材質(色)NBR(黒色)、シリコーンゴム(白色)、ウレタンゴム(茶色)、FKM(緑色マーク付黒色)
導電性NBR(銀色1点マーク付黒色)、導電性シリコーンゴム(銀色2点マーク付黒色)
硬度NBR(A50/S)、シリコーンゴム(A40/S)、ウレタンゴム・FKM(A60/S)
導電性NBR(A50/S)、導電性シリコーンゴム(A50/S)


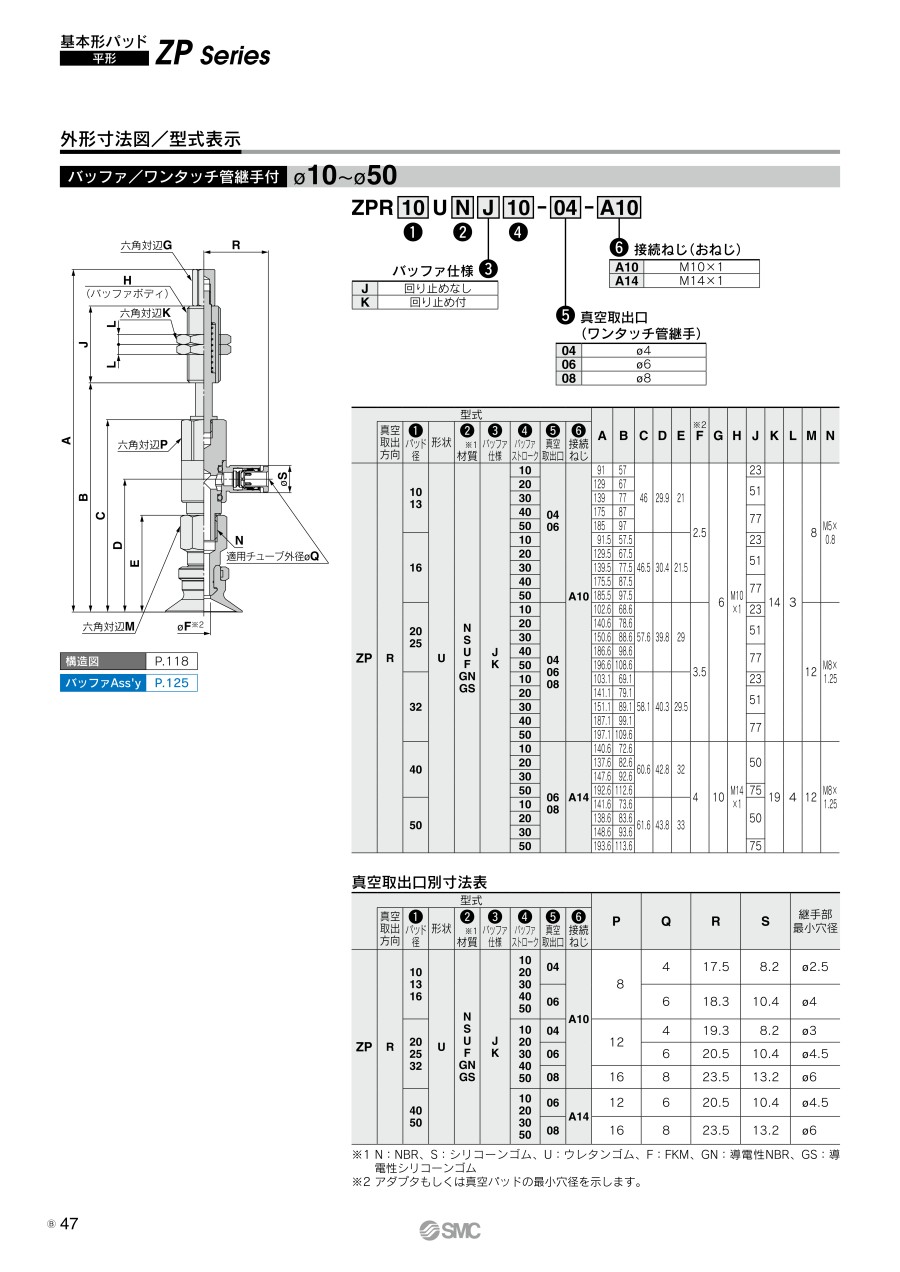

外形寸法図



(単位:mm)



平形・平形リブ付/φ10(直径10mm)、φ13(直径13mm)、φ16(直径16mm)

平形・平形リブ付/φ10(直径10mm)、φ13(直径13mm)、φ16(直径16mm)の寸法図

平形・平形リブ付/φ10(直径10mm)、φ13(直径13mm)、φ16(直径16mm)の寸法図

寸法表

型式ABCDEFY
平形平形リブ付
ZPR10U□□□□□-0□A10
ZPR10C□□□□□-0□A10
1012122129.94631.7
ZPR13U□□□□□-0□A10
ZPR13C□□□□□-0□A10
13151.8
ZPR16U□□□□□-0□A10
ZPR16C□□□□□-0□A10
161812.521.530.446.53.51.2

ストローク別

型式φ10(直径10mm), φ13(直径13mm)φ16(直径16mm)J
GHGH
ZPR□□U□□□10-0□-A10
ZPR□□C□□□10-0□-A10
579157.591.523
ZPR□□U□□□20-0□-A10
ZPR□□C□□□20-0□-A10
6712967.5129.551
ZPR□□U□□□30-0□-A10
ZPR□□C□□□30-0□-A10
7713977.5139.5
ZPR□□U□□□40-0□-A10
ZPR□□C□□□40-0□-A10
8717587.5175.577
ZPR□□U□□□50-0□-A10
ZPR□□C□□□50-0□-A10
9718597.5185.5


深形/φ10(直径10mm)、φ16(直径16mm)

深形/φ10(直径10mm)、φ16(直径16mm)の寸法図

深形/φ10(直径10mm)、φ16(直径16mm)の寸法図

寸法表

型式ABCDEFY
ZPR10D□□□□□-0□-A101012152432.9496
ZPR16D□□□□□-0□-A101618162533.9507

ストローク別

型式φ10(直径10mm)φ16(直径16mm)J
GHGH
ZPR□□D□□□10-0□-A106094619523
ZPR□□D□□□20-0□-A10701327113351
ZPR□□D□□□30-0□-A108014281143
ZPR□□D□□□40-0□-A10901789117977
ZPR□□D□□□50-0□-A10100188101189

ワンタッチ管継手

型式KLM
ZPR□□□□□□□□-04-A10410.420.6
ZPR□□□□□□□□-06-A10612.821.6


パッド形状

平形(U)の外観

平形(U)の外観

平形リブ付(C)の外観

平形リブ付(C)の外観

深形(D)の外観

深形(D)の外観

ベロウ形(B)の外観

ベロウ形(B)の外観

薄形(UT)/薄形リブ付(CT)の外観

薄形(UT)/薄形リブ付(CT)の外観

パッドサイズ2×43.5×74×10φ2(直径2mm)φ4(直径4mm)φ6(直径6mm)φ8(直径8mm)φ10(直径10mm)
平形
平形リブ付-------
深形-------
ベロウ形-----
薄形-------
薄形リブ付-------
パッドサイズφ13(直径13mm)φ16(直径16mm)φ20(直径20mm)φ25(直径25mm)φ32(直径32mm)φ40(直径40mm)φ50(直径50mm)
平形
平形リブ付
深形----
ベロウ形
薄形-----
薄形リブ付-----

注意事項

  • ※ 上記以外の製品情報につきましては、カタログを参照下さい。
  • ※ 商品画像は代表画像の場合がございます。
型番
ZPR02UFJ6-04-A8
ZPR02UFJ6-06-A8
ZPR02UFJ10-04-A8
ZPR02UFJ10-06-A8
ZPR02UFJ15-04-A8
ZPR02UFJ15-06-A8
ZPR02UFJ25-04-A8
ZPR02UFJ25-06-A8
ZPR02UFK6-04-A8
ZPR02UFK10-04-A8
ZPR02UFK10-06-A8
ZPR02UFK15-04-A8
ZPR02UFK15-06-A8
ZPR02UFK25-04-A8
ZPR02UFK25-06-A8
ZPR02UGNJ6-04-A8
ZPR02UGNK6-04-A8
ZPR02UGNK6-06-A8
ZPR02UGNK10-04-A8
ZPR02UGNK15-04-A8
ZPR02UGNK25-06-A8
ZPR02UGSJ6-04-A8
ZPR02UGSJ6-06-A8
ZPR02UGSJ10-04-A8
ZPR02UGSJ15-04-A8
ZPR02UGSK6-04-A8
ZPR02UGSK10-04-A8
ZPR02UGSK15-04-A8
ZPR02UNJ6-04-A8
ZPR02UNJ6-06-A8
ZPR02UNJ10-04-A8
ZPR02UNJ10-06-A8
ZPR02UNJ15-04-A8
ZPR02UNJ15-06-A8
ZPR02UNJ25-04-A8
ZPR02UNJ25-06-A8
ZPR02UNK6-04-A8
ZPR02UNK6-06-A8
ZPR02UNK10-04-A8
ZPR02UNK10-06-A8
ZPR02UNK15-04-A8
ZPR02UNK15-06-A8
ZPR02UNK25-04-A8
ZPR02UNK25-06-A8
ZPR02USJ6-04-A8
ZPR02USJ6-06-A8
ZPR02USJ10-04-A8
ZPR02USJ10-06-A8
ZPR02USJ15-04-A8
ZPR02USJ15-06-A8
ZPR02USJ25-04-A8
ZPR02USJ25-06-A8
ZPR02USK6-04-A8
ZPR02USK6-06-A8
ZPR02USK10-04-A8
ZPR02USK10-06-A8
ZPR02USK15-04-A8
ZPR02USK15-06-A8
ZPR02USK25-04-A8
ZPR02USK25-06-A8
型番通常単価最小発注数量スライド値引通常
出荷日
パット種類 パット形状 ゴム系材質 パッド径
(φ)
真空取出口ねじ径 バッファ仕様 バッファストローク
(mm)
取付接続ねじ

4,003円

1個

31日目

標準[その他] 平形フッ素ゴム2φ4チューブ回り止めなし6M8×1(おねじ)

4,003円

1個

31日目

標準[その他] 平形フッ素ゴム2φ6チューブ回り止めなし6M8×1(おねじ)

4,887円

1個

31日目

標準[その他] 平形フッ素ゴム2φ4チューブ回り止めなし10M8×1(おねじ)

4,887円

1個

31日目

標準[その他] 平形フッ素ゴム2φ6チューブ回り止めなし10M8×1(おねじ)

4,971円

1個

31日目

標準[その他] 平形フッ素ゴム2φ4チューブ回り止めなし15M8×1(おねじ)

4,971円

1個

31日目

標準[その他] 平形フッ素ゴム2φ6チューブ回り止めなし15M8×1(おねじ)

5,099円

1個

31日目

標準[その他] 平形フッ素ゴム2φ4チューブ回り止めなし25M8×1(おねじ)

5,099円

1個

31日目

標準[その他] 平形フッ素ゴム2φ6チューブ回り止めなし25M8×1(おねじ)

5,447円

1個

31日目

標準[その他] 平形フッ素ゴム2φ4チューブ回り止め付6M8×1(おねじ)

6,331円

1個

31日目

標準[その他] 平形フッ素ゴム2φ4チューブ回り止め付10M8×1(おねじ)

6,331円

1個

31日目

標準[その他] 平形フッ素ゴム2φ6チューブ回り止め付10M8×1(おねじ)

6,417円

1個

31日目

標準[その他] 平形フッ素ゴム2φ4チューブ回り止め付15M8×1(おねじ)

6,417円

1個

31日目

標準[その他] 平形フッ素ゴム2φ6チューブ回り止め付15M8×1(おねじ)

6,544円

1個

31日目

標準[その他] 平形フッ素ゴム2φ4チューブ回り止め付25M8×1(おねじ)

6,544円

1個

31日目

標準[その他] 平形フッ素ゴム2φ6チューブ回り止め付25M8×1(おねじ)

3,849円

1個

31日目

標準[その他] 平形[ニトリルゴム] 導電性NBR2φ4チューブ回り止めなし6M8×1(おねじ)

5,295円

1個

31日目

標準[その他] 平形[ニトリルゴム] 導電性NBR2φ4チューブ回り止め付6M8×1(おねじ)

5,295円

1個

31日目

標準[その他] 平形[ニトリルゴム] 導電性NBR2φ6チューブ回り止め付6M8×1(おねじ)

6,179円

1個

31日目

標準[その他] 平形[ニトリルゴム] 導電性NBR2φ4チューブ回り止め付10M8×1(おねじ)

6,289円

1個

31日目

標準[その他] 平形[ニトリルゴム] 導電性NBR2φ4チューブ回り止め付15M8×1(おねじ)

6,391円

1個

31日目

標準[その他] 平形[ニトリルゴム] 導電性NBR2φ6チューブ回り止め付25M8×1(おねじ)

3,858円

1個

31日目

標準[その他] 平形[シリコンゴム] 導電性シリコーンゴム2φ4チューブ回り止めなし6M8×1(おねじ)

3,858円

1個

31日目

標準[その他] 平形[シリコンゴム] 導電性シリコーンゴム2φ6チューブ回り止めなし6M8×1(おねじ)

4,742円

1個

31日目

標準[その他] 平形[シリコンゴム] 導電性シリコーンゴム2φ4チューブ回り止めなし10M8×1(おねじ)

4,827円

1個

31日目

標準[その他] 平形[シリコンゴム] 導電性シリコーンゴム2φ4チューブ回り止めなし15M8×1(おねじ)

5,303円

1個

31日目

標準[その他] 平形[シリコンゴム] 導電性シリコーンゴム2φ4チューブ回り止め付6M8×1(おねじ)

6,187円

1個

31日目

標準[その他] 平形[シリコンゴム] 導電性シリコーンゴム2φ4チューブ回り止め付10M8×1(おねじ)

6,289円

1個

31日目

標準[その他] 平形[シリコンゴム] 導電性シリコーンゴム2φ4チューブ回り止め付15M8×1(おねじ)

3,833円

1個

31日目

標準[その他] 平形[ニトリルゴム] NBR2φ4チューブ回り止めなし6M8×1(おねじ)

3,833円

1個

31日目

標準[その他] 平形[ニトリルゴム] NBR2φ6チューブ回り止めなし6M8×1(おねじ)

4,717円

1個

31日目

標準[その他] 平形[ニトリルゴム] NBR2φ4チューブ回り止めなし10M8×1(おねじ)

4,717円

1個

31日目

標準[その他] 平形[ニトリルゴム] NBR2φ6チューブ回り止めなし10M8×1(おねじ)

4,801円

1個

31日目

標準[その他] 平形[ニトリルゴム] NBR2φ4チューブ回り止めなし15M8×1(おねじ)

4,801円

1個

31日目

標準[その他] 平形[ニトリルゴム] NBR2φ6チューブ回り止めなし15M8×1(おねじ)

4,929円

1個

31日目

標準[その他] 平形[ニトリルゴム] NBR2φ4チューブ回り止めなし25M8×1(おねじ)

4,929円

1個

31日目

標準[その他] 平形[ニトリルゴム] NBR2φ6チューブ回り止めなし25M8×1(おねじ)

5,277円

1個

31日目

標準[その他] 平形[ニトリルゴム] NBR2φ4チューブ回り止め付6M8×1(おねじ)

5,277円

1個

31日目

標準[その他] 平形[ニトリルゴム] NBR2φ6チューブ回り止め付6M8×1(おねじ)

6,161円

1個

31日目

標準[その他] 平形[ニトリルゴム] NBR2φ4チューブ回り止め付10M8×1(おねじ)

6,161円

1個

31日目

標準[その他] 平形[ニトリルゴム] NBR2φ6チューブ回り止め付10M8×1(おねじ)

6,247円

1個

31日目

標準[その他] 平形[ニトリルゴム] NBR2φ4チューブ回り止め付15M8×1(おねじ)

6,247円

1個

31日目

標準[その他] 平形[ニトリルゴム] NBR2φ6チューブ回り止め付15M8×1(おねじ)

6,374円

1個

31日目

標準[その他] 平形[ニトリルゴム] NBR2φ4チューブ回り止め付25M8×1(おねじ)

6,374円

1個

31日目

標準[その他] 平形[ニトリルゴム] NBR2φ6チューブ回り止め付25M8×1(おねじ)

3,875円

1個

31日目

標準[その他] 平形[シリコンゴム] シリコンゴム2φ4チューブ回り止めなし6M8×1(おねじ)

3,889円

1個

31日目

標準[その他] 平形[シリコンゴム] シリコンゴム2φ6チューブ回り止めなし6M8×1(おねじ)

4,759円

1個

31日目

標準[その他] 平形[シリコンゴム] シリコンゴム2φ4チューブ回り止めなし10M8×1(おねじ)

4,759円

1個

31日目

標準[その他] 平形[シリコンゴム] シリコンゴム2φ6チューブ回り止めなし10M8×1(おねじ)

4,844円

1個

31日目

標準[その他] 平形[シリコンゴム] シリコンゴム2φ4チューブ回り止めなし15M8×1(おねじ)

4,844円

1個

31日目

標準[その他] 平形[シリコンゴム] シリコンゴム2φ6チューブ回り止めなし15M8×1(おねじ)

4,971円

1個

31日目

標準[その他] 平形[シリコンゴム] シリコンゴム2φ4チューブ回り止めなし25M8×1(おねじ)

4,971円

1個

31日目

標準[その他] 平形[シリコンゴム] シリコンゴム2φ6チューブ回り止めなし25M8×1(おねじ)

5,320円

1個

31日目

標準[その他] 平形[シリコンゴム] シリコンゴム2φ4チューブ回り止め付6M8×1(おねじ)

5,320円

1個

31日目

標準[その他] 平形[シリコンゴム] シリコンゴム2φ6チューブ回り止め付6M8×1(おねじ)

6,204円

1個

31日目

標準[その他] 平形[シリコンゴム] シリコンゴム2φ4チューブ回り止め付10M8×1(おねじ)

6,204円

1個

31日目

標準[その他] 平形[シリコンゴム] シリコンゴム2φ6チューブ回り止め付10M8×1(おねじ)

6,289円

1個

31日目

標準[その他] 平形[シリコンゴム] シリコンゴム2φ4チューブ回り止め付15M8×1(おねじ)

6,289円

1個

31日目

標準[その他] 平形[シリコンゴム] シリコンゴム2φ6チューブ回り止め付15M8×1(おねじ)

6,417円

1個

31日目

標準[その他] 平形[シリコンゴム] シリコンゴム2φ4チューブ回り止め付25M8×1(おねじ)

6,417円

1個

31日目

標準[その他] 平形[シリコンゴム] シリコンゴム2φ6チューブ回り止め付25M8×1(おねじ)

Loading...

商品担当おすすめ

真空パッド 大型・高荷重タイプ 横方向真空取出形 バッファ付 ZPXシリーズ 画像

真空パッド 大型・高荷重タイプ 横方向真空取出形 バッファ付 ZPXシリーズ

SMC

吸着パッドです。ブラウン管等、ワーク重量が重い場合や大きい場合に最適です。

真空パッド 横方向真空取出形 バッファ付 バーブ継手付 ZPYシリーズ 画像

真空パッド 横方向真空取出形 バッファ付 バーブ継手付 ZPYシリーズ

SMC

吸着パッドです。豊富な機種で幅広い用途に対応できます。パッド形状は平形/平形リブ付/薄形/薄形リブ付/深形/ベロウ形から選択可能です。

薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ 画像

薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ

SMC

薄形シリンダ、標準形:複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

基本情報

取付方法 埋込式 材質 ゴム系 真空取出口 ワンタッチ継手
環境 標準

真空パッド 横方向真空取出形 バッファ付 ワンタッチ管継手付 ZPRシリーズのレビュー

この商品のレビューはありません レビューを書く

よくあるご質問(FAQ)

質問: ZPT/ZPR/ZPYシリーズのパッドの交換をしたい。パッド単体の型式はカタログのどこに載っていますか?
回答: ZPシリーズカタログの最後に、「真空パッド/部品」「交換部品/パッド単体」で掲載されています。
たとえば、ZPT10UNK20-06-A10のパッド単体の型式は、ZP10UNあるいはZP10UN-X19(ロックリングなし)になります。
※アダプタやバッファの交換部品品番も、ZPシリーズカタログの最後に掲載されています。
質問: 真空パッド(ZPシリーズ)の交換時期(寿命)を知りたい。
回答: 真空パッドに、年数・使用回数等(寿命)の規定はございません。
真空パッドは使用していきますと吸着面が摩耗し、外形部が徐々に小さくなっていきます。
パッド径が小さくなる事によりリフト力は減少していきます。真空パッドの交換時期を推測する事は非常に困難です。
吸着物の表面粗さ、使用環境(温度、湿度、オゾン、溶剤等)、
使用条件(真空圧力、ワーク重量、真空パッドの吸着物への押付け力、バッファの有無)等に影響されるためです。
(ベロウ形においては、屈曲部のヘタリ、摩耗、ゴムの貼り付きが発生する場合があります。)
従って、真空パッドの交換時期は初回に使用頂いた状況下において、真空パッドの交換時期を判断願います。
注)使用条件・使用環境により、パッド接続部が緩む場合があります。定期的にメンテナンスを行って下さい。
