SMC

サクションアシストバルブ ZP2Vシリーズ

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 1,503円～2,268円

税込単価: 1,653円～2,495円

ワークがなくても真空圧力の低下を抑制する真空バルブ。【特長】・1つの真空発生器...

詳細情報を確認する

種類
空操真空弁
用途
単体使用
設置方法
ダイレクト
ポート数
2ポート弁
切換の種類
2位置ノーマルクローズ
シールの種類
弾性体シール

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
CADデータは、一部の型番には対応しておりません。

未確定：候補が42型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

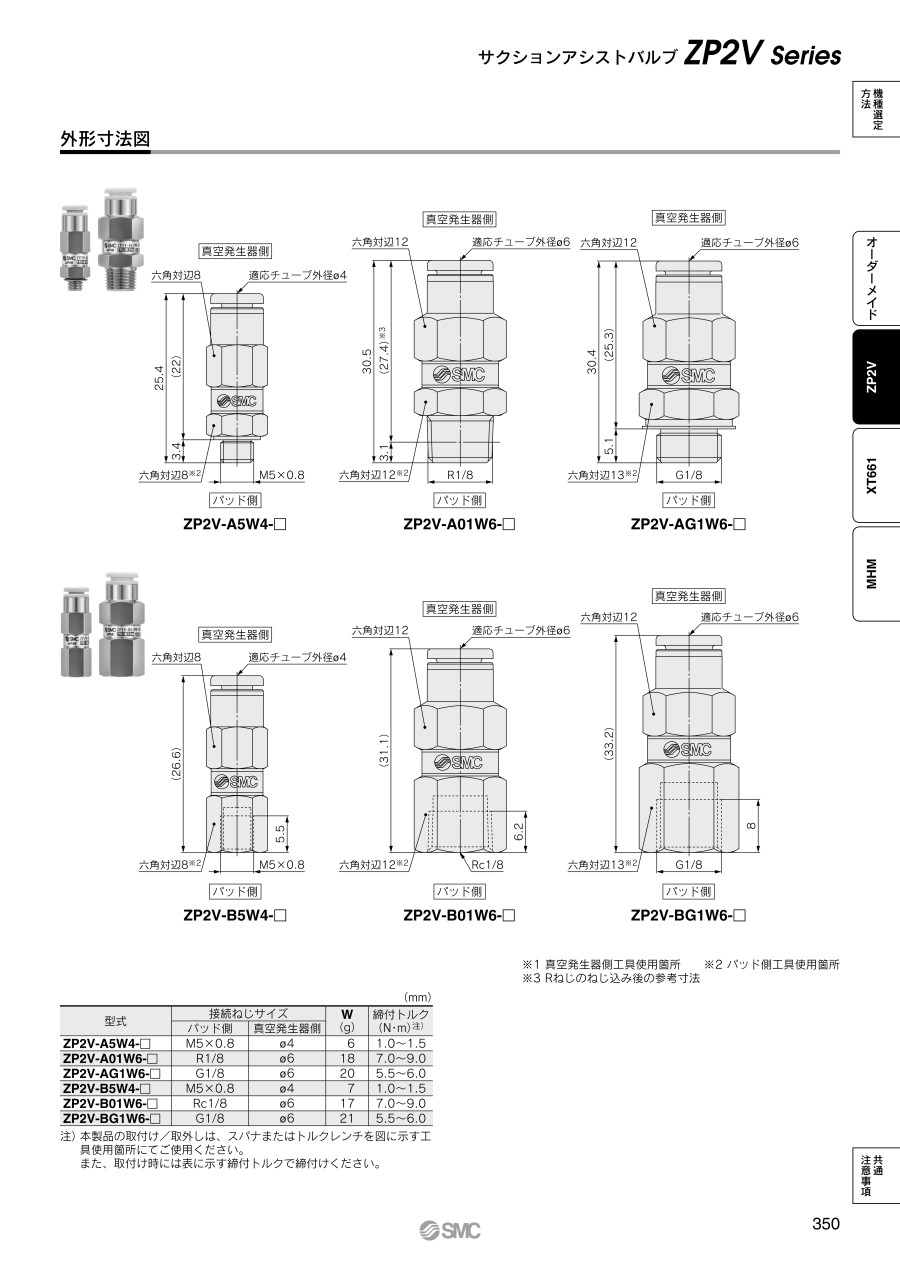

外形図

ZP2V-A5-□／ZP2V-A8-□／ZP2V-A01-□／ZP2V-AN1-□／ZP2V-AG1-□の寸法図

ZP2V-B5-□／ZP2V-B6-□／ZP2V-B01-□／ZP2V-BN1-□／ZP2V-BG1-□の寸法図

※1真空発生器側工具使用箇所
※2パッド側工具使用箇所
※3R、NPTねじのねじ込み後の参考寸法

製品仕様

外観

接続サイズ(パッド側：おねじ／真空発生器側：めねじ）

おねじ／めねじの外観

記号	パッド側	真空発生器側
記号	おねじ	めねじ
A5	M5×0.8
A8	M8×1.25
A01	R1/8	Rc1/8
AG1	G1/8
AN1	NPT1/8

接続サイズ(パッド側：めねじ／真空発生器側：おねじ）

めねじ／おねじの外観

記号	パッド側	真空発生器側
記号	めねじ	おねじ
B5	M5×0.8
B6	M6×1
B01	Rc1/8	R1/8
BG1	G1/8
BN1	NPT1/8

接続サイズ(パッド側：おねじ／真空発生器側：おねじ）

おねじ／おねじの外観

記号	パッド側	真空発生器側
記号	おねじ	おねじ
A5A5	M5×0.8
A01A01	R1/8
AG1AG1	G1/8

接続サイズ(パッド側：めねじ／真空発生器側：めねじ）

めねじ／めねじの外観

記号	パッド側	真空発生器側
記号	めねじ	めねじ
B5B5	M5×0.8
B01B01	Rc1/8
BG1BG1	G1/8

接続サイズ(パッド側：おねじ／真空発生器側：ワンタッチ管継手）

おねじ／ワンタッチ管継手の外観

記号	パッド側	真空発生器側
記号	おねじ	ワンタッチ管継手
A5W4	M5×0.8	φ4（直径4mm）
A01W6	R1/8	φ6（直径6mm）
AG1W6	G1/8	φ6（直径6mm）

接続サイズ(パッド側：めねじ／真空発生器側：ワンタッチ管継手）

めねじ／ワンタッチ管継手の外観

記号	パッド側	真空発生器側
記号	めねじ	ワンタッチ管継手
B5W4	M5×0.8	φ4（直径4mm）
B01W6	Rc1/8	φ6（直径6mm）
BG1W6	G1/8	φ6（直径6mm）

接続サイズ(パッド側：ワンタッチ管継手／真空発生器側：ワンタッチ管継手）

ワンタッチ管継手／ワンタッチ管継手の外観

記号	パッド側	真空発生器側
記号	ワンタッチ管継手	ワンタッチ管継手
W4	φ4（直径4mm）
W6	φ6（直径6mm）

製品仕様

パッド側接続サイズ		M5, M6, φ4（直径4mm）			M8, R1/8, Rc1/8, G1/8, NPT1/8, φ6（直径6mm）
固定絞り径（mm）		0.3	0.5	0.7	0.5	0.7	1.0
有効断面積	バルブ作動時（mm²）	0.07	0.19	0.38	0.19	0.38	0.78
有効断面積	バルブ非作動時（mm²）	1.64	1.76	1.95	1.76	2.64	3.04
使用流体		空気
最高使用圧力範囲（MPa）		0～0.7
最高使用真空圧力範囲（kPa）		-100～0
周囲温度および使用流体温度（℃）		5～60（ただし、凍結なきこと）
エレメントろ過度（μm）		40
最低作動流量（L/min（ANR））		3	5	8	5	8	16

規格表

型番	M1	M2	L1	L2	L3	L4	H （六角対辺）	φD	W （g）	締付トルク（N・m）^注）
ZP2V-A5-□	M5×0.8	M5×0.8	3.4	4.5	14.7	18.1	8	-	6	1.0～1.5
ZP2V-A8-□	M8×1.25	M8×1.25	5.9	8	20.1	26	12	-	18	5.5～6.0
ZP2V-A01-□	R1/8	Rc1/8	3.1	6.2	22.6	25.7	12	-	18	7.0～9.0
ZP2V-AG1-□	G1/8	G1/8	5.1	8	22.5	27.6	13	14	23	5.5～6.0
ZP2V-AN1-□	NPT1/8	NPT1/8	3.2	6.9	23.3	26.5	12	-	19	7.0～9.0
ZP2V-B5-□	M5×0.8	M5×0.8	5.5	3.4	16.6	20	8	-	7	1.0～1.5
ZP2V-B6-□	M6×1	M6×1	5	4.5	16.2	21.5	8	-	7	2.0～2.5
ZP2V-B01-□	Rc1/8	R1/8	6.2	3.1	23.5	27.1	12	-	19	7.0～9.0
ZP2V-BG1-□	G1/8	G1/8	8	5.1	23.4	29.0	13	14	24	5.5～6.0
ZP2V-BN1-□	NPT1/8	NPT1/8	6.9	3.2	24.2	27.9	12	-	19	7.0～9.0

注）本製品の取付け／取外しは、スパナまたはトルクレンチを図に示す工具使用箇所にてご使用ください。また、取付け時には表に示す締付トルクで締付けてください。

注意・禁止事項

※ 上記以外の情報につきましてはデジタルカタログをご覧ください。
※ 画像は代表型番となっております。

型番リスト

表示件数

型番

有効断面積

(mm2)

配管口の種類

配管ねじの呼び

接続チューブ径

CV値

配管サイズ(パッド側)

接続種類

固定絞り径

(φ)

最小発注数量

0.19	[Rc] Rc	1/8	-	0.010298103	R1/8	おねじ/めねじ(パッド側/真空発生器側)	0.5	1個
0.38	[Rc] Rc	1/8	-	0.020596206	R1/8	おねじ/めねじ(パッド側/真空発生器側)	0.7	1個
0.78	[Rc] Rc	1/8	-	0.0422764228	R1/8	おねじ/めねじ(パッド側/真空発生器側)	1.0	1個
0.19	ワンタッチ配管	-	φ6	0.010298103	R1/8	おねじ/ワンタッチ管継手(パッド側/真空発生器側)	0.5	1個
0.38	ワンタッチ配管	-	φ6	0.020596206	R1/8	おねじ/ワンタッチ管継手(パッド側/真空発生器側)	0.7	1個
0.78	ワンタッチ配管	-	φ6	0.0422764228	R1/8	おねじ/ワンタッチ管継手(パッド側/真空発生器側)	1.0	1個
0.07	M	M5	-	0.0037940379	M5×0.8	おねじ/めねじ(パッド側/真空発生器側)	0.3	1個
0.19	M	M5	-	0.0037940379	M5×0.8	おねじ/めねじ(パッド側/真空発生器側)	0.5	1個
0.38	M	M5	-	0.020596206	M5×0.8	おねじ/めねじ(パッド側/真空発生器側)	0.7	1個
0.19	M	M5	-	0.0037940379	M5×0.8	おねじ/おねじ(パッド側/真空発生器側)	0.5	1個
0.07	ワンタッチ配管	-	φ4	0.0037940379	M5×0.8	おねじ/ワンタッチ管継手(パッド側/真空発生器側)	0.3	1個
0.19	ワンタッチ配管	-	φ4	0.0037940379	M5×0.8	おねじ/ワンタッチ管継手(パッド側/真空発生器側)	0.5	1個
0.38	ワンタッチ配管	-	φ4	0.020596206	M5×0.8	おねじ/ワンタッチ管継手(パッド側/真空発生器側)	0.7	1個
0.19	M	M8	-	0.010298103	M8×1.25	おねじ/めねじ(パッド側/真空発生器側)	0.5	1個
0.38	M	M8	-	0.020596206	M8×1.25	おねじ/めねじ(パッド側/真空発生器側)	0.7	1個
0.78	M	M8	-	0.0422764228	M8×1.25	おねじ/めねじ(パッド側/真空発生器側)	1.0	1個
0.19	[NPT] G	1/8	-	0.010298103	G1/8	おねじ/めねじ(パッド側/真空発生器側)	0.5	1個
0.38	[NPT] G	1/8	-	0.020596206	G1/8	おねじ/めねじ(パッド側/真空発生器側)	0.7	1個
0.78	[NPT] G	1/8	-	0.0422764228	G1/8	おねじ/めねじ(パッド側/真空発生器側)	1.0	1個
0.78	[NPT] G	1/8	-	0.0422764228	G1/8	おねじ/おねじ(パッド側/真空発生器側)	1.0	1個
0.19	ワンタッチ配管	-	φ6	0.010298103	G1/8	おねじ/ワンタッチ管継手(パッド側/真空発生器側)	0.5	1個
0.78	[NPT] NPT	1/8	-	0.0422764228	NPT1/8	おねじ/めねじ(パッド側/真空発生器側)	1.0	1個
0.19	[Rc] R	1/8	-	0.010298103	Rc1/8	めねじ/おねじ(パッド側/真空発生器側)	0.5	1個
0.38	[Rc] R	1/8	-	0.020596206	Rc1/8	めねじ/おねじ(パッド側/真空発生器側)	0.7	1個
0.78	[Rc] R	1/8	-	0.0422764228	Rc1/8	めねじ/おねじ(パッド側/真空発生器側)	1.0	1個
0.19	ワンタッチ配管	-	φ6	0.010298103	Rc1/8	めねじ/ワンタッチ管継手(パッド側/真空発生器側)	0.5	1個
0.07	M	M5	-	0.0037940379	M5×0.8	めねじ/おねじ(パッド側/真空発生器側)	0.3	1個
0.19	M	M5	-	0.0037940379	M5×0.8	めねじ/おねじ(パッド側/真空発生器側)	0.5	1個
0.38	M	M5	-	0.020596206	M5×0.8	めねじ/おねじ(パッド側/真空発生器側)	0.7	1個
0.07	M	M5	-	0.0037940379	M5×0.8	めねじ/めねじ(パッド側/真空発生器側)	0.3	1個
0.07	M	M6	-	0.0037940379	M6×1	めねじ/おねじ(パッド側/真空発生器側)	0.3	1個
0.19	M	M6	-	0.0037940379	M6×1	めねじ/おねじ(パッド側/真空発生器側)	0.5	1個
0.38	M	M6	-	0.020596206	M6×1	めねじ/おねじ(パッド側/真空発生器側)	0.7	1個
0.19	[NPT] G	1/8	-	0.010298103	G1/8	めねじ/おねじ(パッド側/真空発生器側)	0.5	1個
0.38	[NPT] G	1/8	-	0.020596206	G1/8	めねじ/おねじ(パッド側/真空発生器側)	0.7	1個
0.78	[NPT] G	1/8	-	0.0422764228	G1/8	めねじ/おねじ(パッド側/真空発生器側)	1.0	1個
0.07	ワンタッチ配管	-	φ4	0.0037940379	ø4	ワンタッチ管継手/ワンタッチ管継手(パッド側/真空発生器側)	0.3	1個
0.19	ワンタッチ配管	-	φ4	0.0037940379	ø4	ワンタッチ管継手/ワンタッチ管継手(パッド側/真空発生器側)	0.5	1個
0.38	ワンタッチ配管	-	φ4	0.020596206	ø4	ワンタッチ管継手/ワンタッチ管継手(パッド側/真空発生器側)	0.7	1個
0.19	ワンタッチ配管	-	φ6	0.010298103	ø6	ワンタッチ管継手/ワンタッチ管継手(パッド側/真空発生器側)	0.5	1個
0.38	ワンタッチ配管	-	φ6	0.020596206	ø6	ワンタッチ管継手/ワンタッチ管継手(パッド側/真空発生器側)	0.7	1個
0.78	ワンタッチ配管	-	φ6	0.0422764228	ø6	ワンタッチ管継手/ワンタッチ管継手(パッド側/真空発生器側)	1.0	1個

通常単価(税別) (税込単価)	通常出荷日

1,812円 ( 1,993円 )	6日目
1,698円 ( 1,868円 )	6日目
2,107円 ( 2,318円 )	在庫品1日目当日出荷可能
1,937円 ( 2,131円 )	6日目
1,937円 ( 2,131円 )	6日目
1,937円 ( 2,131円 )	6日目
1,662円 ( 1,828円 )	在庫品1日目当日出荷可能
1,662円 ( 1,828円 )	在庫品1日目当日出荷可能
1,914円 ( 2,105円 )	在庫品1日目当日出荷可能
1,503円 ( 1,653円 )	6日目
1,927円 ( 2,120円 )	在庫品1日目当日出荷可能
1,924円 ( 2,116円 )	6日目
1,790円 ( 1,969円 )	6日目
1,915円 ( 2,107円 )	6日目
1,915円 ( 2,107円 )	6日目
1,915円 ( 2,107円 )	6日目
2,108円 ( 2,319円 )	6日目
2,108円 ( 2,319円 )	6日目
2,108円 ( 2,319円 )	6日目
1,647円 ( 1,812円 )	6日目
1,937円 ( 2,131円 )	6日目
2,108円 ( 2,319円 )	6日目
2,108円 ( 2,319円 )	6日目
2,108円 ( 2,319円 )	6日目
2,108円 ( 2,319円 )	6日目
2,154円 ( 2,369円 )	在庫品1日目当日出荷可能
2,044円 ( 2,248円 )	在庫品1日目当日出荷可能
1,775円 ( 1,953円 )	在庫品1日目当日出荷可能
2,144円 ( 2,358円 )	在庫品1日目当日出荷可能
1,585円 ( 1,744円 )	3日目
1,915円 ( 2,107円 )	6日目
1,915円 ( 2,107円 )	6日目
1,915円 ( 2,107円 )	19日目
2,108円 ( 2,319円 )	6日目
2,108円 ( 2,319円 )	6日目
2,108円 ( 2,319円 )	6日目
2,268円 ( 2,495円 )	在庫品1日目当日出荷可能
2,268円 ( 2,495円 )	在庫品1日目当日出荷可能
2,268円 ( 2,495円 )	在庫品1日目当日出荷可能
2,268円 ( 2,495円 )	在庫品1日目当日出荷可能
2,268円 ( 2,495円 )	在庫品1日目当日出荷可能
2,268円 ( 2,495円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ワークがなくても真空圧力の低下を抑制する真空バルブ。
【特長】
・1つの真空発生器で真空パッドを多数個使用した場合に、未吸着状態のパッドがあっても、真空圧力の低下を抑制するため、ワークを保持
・ワンタッチ管継手付を追加
・ワーク変更による切換作業が不要
・ワーク形状が異なる場合、制御回路の簡略化が可能
・固定絞り径：0.3mm、0.5mm、0.7mm、1mm

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
アルミニウム製高真空L型バルブ常時閉/ベローズシール XLAシリーズ
真空バルブです。アルミボディ採用でフッ素ガスの腐食に強い製品です。ベローズ交換が可能になり、メンテナンスコストの低減と廃棄物の削減が図れます。
SMC
ステンレス製高真空L型/ストレート型バルブ常時閉/ベローズシール XMA・XYAシリーズ
真空バルブです。ガス溜まりのない精密鋳造一体構造です。同ブランドのXLシリーズと互換性があります。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

サクションアシストバルブ ZP2Vシリーズのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

自社の生産設備に使用しています

満足度：4.02020/09/09

自社で新規に製作した真空により、製品を取り出す装置に使用しています。今回初めての使用でしたので、多少組立時に問題は、有り...もっと読む

1人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q１つのエジェクタで複数の真空パッド（ZPシリーズ）を使用中です。
吸着していないパッドの吸入量を少なくする「ZP2V」を見つけたが、作動原理を知りたい。

作動原理：ワークに非接触状態ではバルブが閉じるので、吸込流路が固定絞り径だけになります。
この時、固定絞り分のエアが吸い込まれます。ワークに接触してバルブが開き、吸着を開始します。
パッド複数個使用などの吸着で、未吸着のパッドがあっても真空圧力の低下を抑制します。
