SMC

ショートタイプショックアブソーバ RBQシリーズストッパナット

カタログ

通常単価(税別): 165円～776円

税込単価: 182円～854円

通常出荷日：3日目～6日目

RBQシリーズ用ストッパナット。【特長】・ストッパナット単体のみ・材質：炭素鋼・処理：亜鉛三価クロメー...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
実際の商品は写真とは異なり、ストッパナット単体となります。詳細形状はカタログをご参照ください。

詳細を確認

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

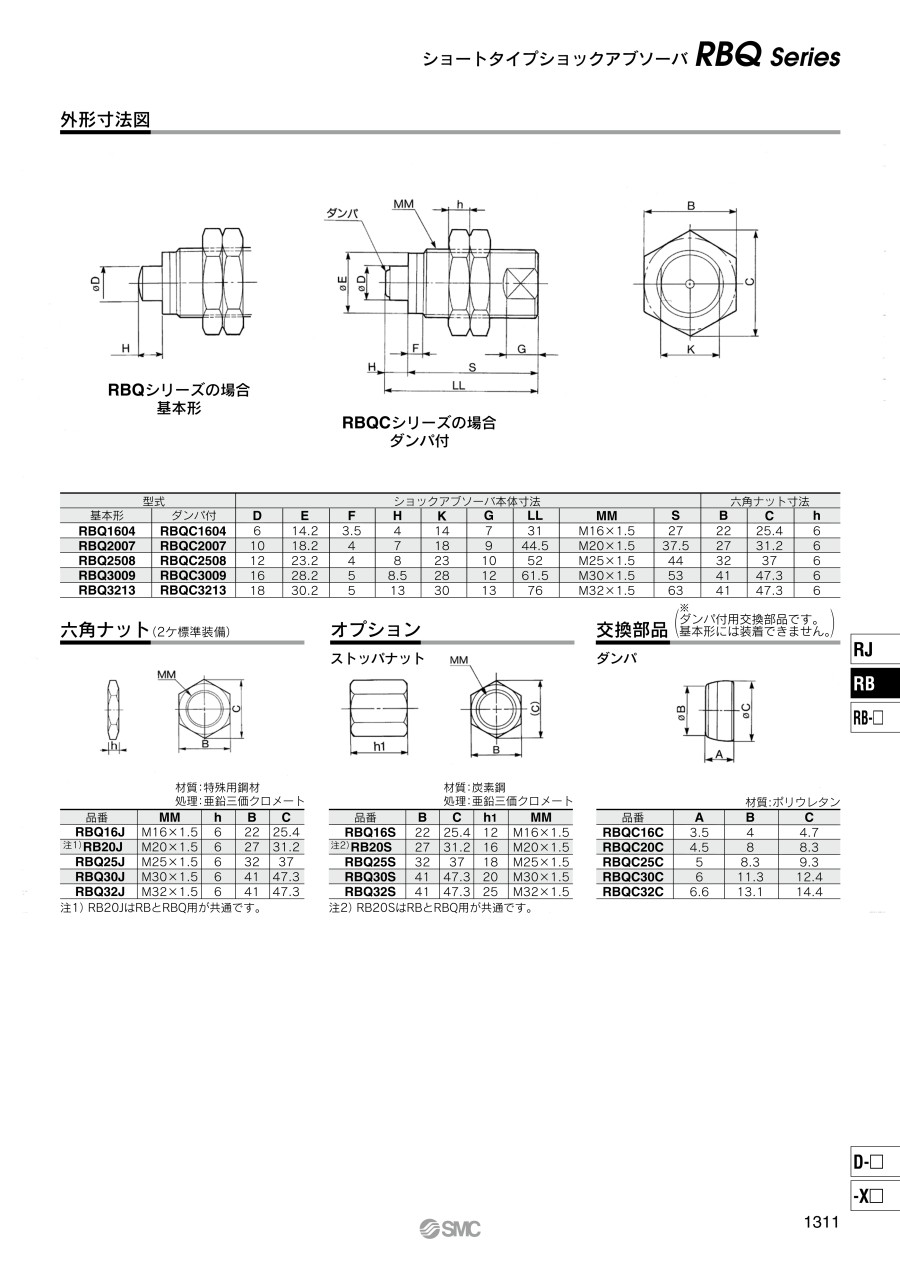

外形図

規格表

単位：mm

型番	B	C	h1	MM
RBQ16S	22	25.4	12	M16×1.5
RBQ25S	32	37	18	M25×1.5
RBQ30S	41	47.3	20	M30×1.5
RBQ32S	41	47.3	25	M32×1.5

型番リスト

表示件数

型番

ねじ呼び	最小発注数量

M16	1個
M25	1個
M30	1個
M32	1個

通常単価(税別) (税込単価)	通常出荷日

165円 ( 182円 )	6日目
421円 ( 463円 )	6日目
635円 ( 699円 )	3日目
776円 ( 854円 )	6日目

詳細情報

基本情報

基本情報

RBQシリーズ用ストッパナット。
【特長】
・ストッパナット単体のみ
・材質：炭素鋼
・処理：亜鉛三価クロメート
【用途】
・ショートタイプショックアブソーバ RBQシリーズ用

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
実際の商品は写真とは異なり、ストッパナット単体となります。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ショートタイプショックアブソーバ RBQシリーズ
ショートタイプショックアブソーバです。衝撃・騒音を吸収します。長手方向を短縮したコンパクトタイプです。許容偏角度5°で揺動回転エネルギーの吸収に有効です。
SMC
ショートタイプショックアブソーバ RBQシリーズ六角ナット
RBQシリーズ用六角ナットです。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ショートタイプショックアブソーバ RBQシリーズストッパナットのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QRB/RJシリーズは、ストッパナット無しで使用しても問題ありませんか？
（ボディ端面に直接当てて問題ありませんか？）

RB/RJのボディ端面で、直接位置決めして問題ありません。
使用条件によっては、RB/RJのストローク終端付近で、ストローク時間が長い・作動が硬い場合があります。
その際はストッパナットを利用してストローク量を制限してください。
注）RB-OEMシリーズは、外部ストッパを設置してください。

Qショックアブソーバ RBシリーズとRJシリーズの違いは？

RBシリーズをソフトタイプにしたのが、RJシリーズになります。
RJシリーズは低抗力タイプで、低エネルギー領域での使用に対応し、RBより緩衝時間が短縮されます。
RJシリーズは、滑らかな運動エネルギー吸収に適したショックアブソーバです。
最大吸収エネルギーはRBシリーズの方が高く、高速にも対応可能です。
