SMC

薄形シリンダプレート形複動片ロッド CQUシリーズ

カタログ

通常単価(税別): 5,049円～33,887円

税込単価: 5,554円～37,276円

通常出荷日：在庫品1日目～19日目一部当日出荷可能

軽量・コンパクトな薄形シリンダプレート形複動片ロッドCQUシリーズ。【特長】・メンテナンスが容易・支持...

詳細を確認

55.0

2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

薄形シリンダコンパクトタイプ標準形複動片ロッド CQSシリーズ

通常価格(税別)： 2,420円 (税込価格：2,662円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

エアシリンダ標準形：複動・片ロッド／CM2シリーズ

通常価格(税別)： 4,261円 (税込価格：4,687円)

通常出荷日：在庫品1日目

未確定：候補が2,395型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

標準形（通し穴・両端タップ共通）

CQUB

製品仕様

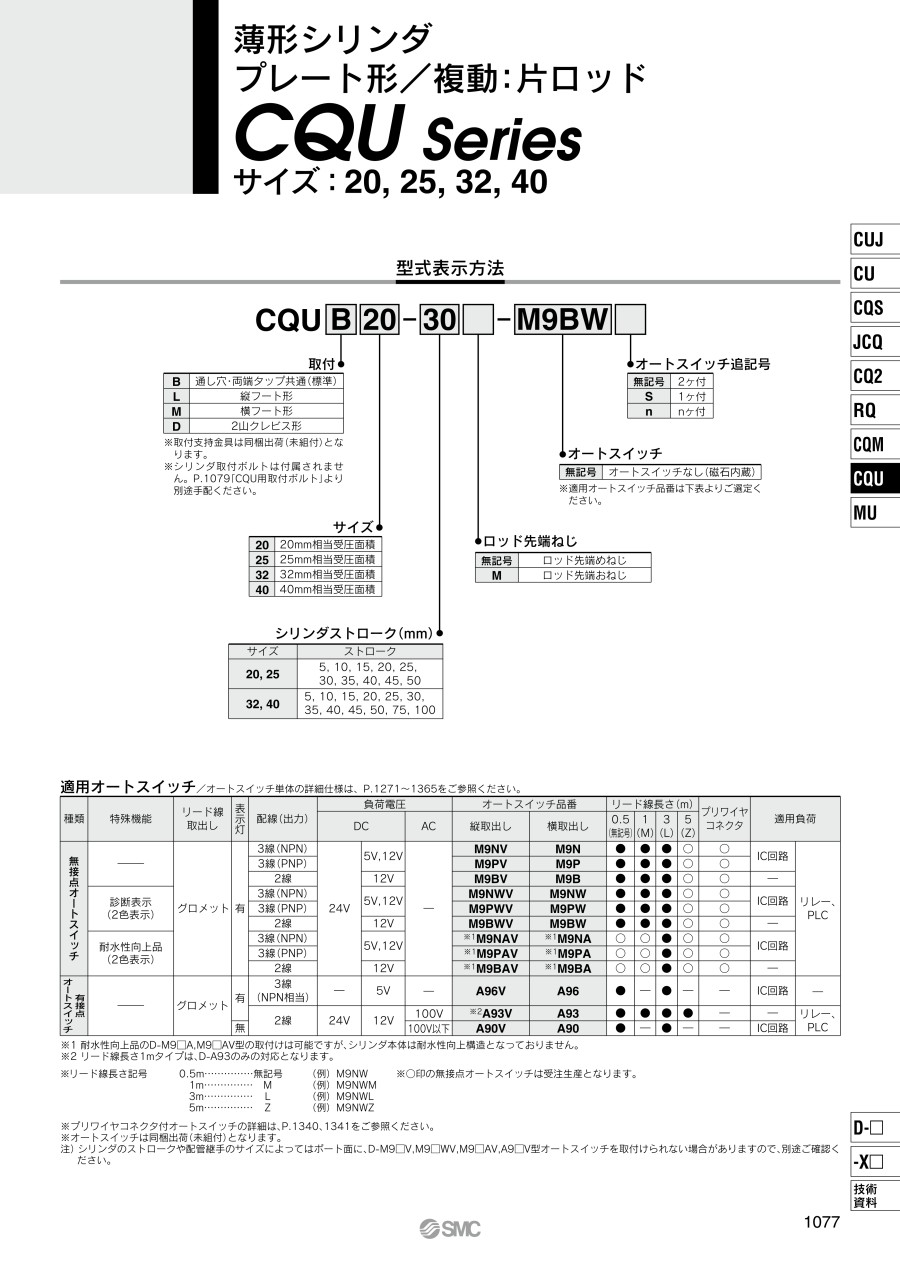

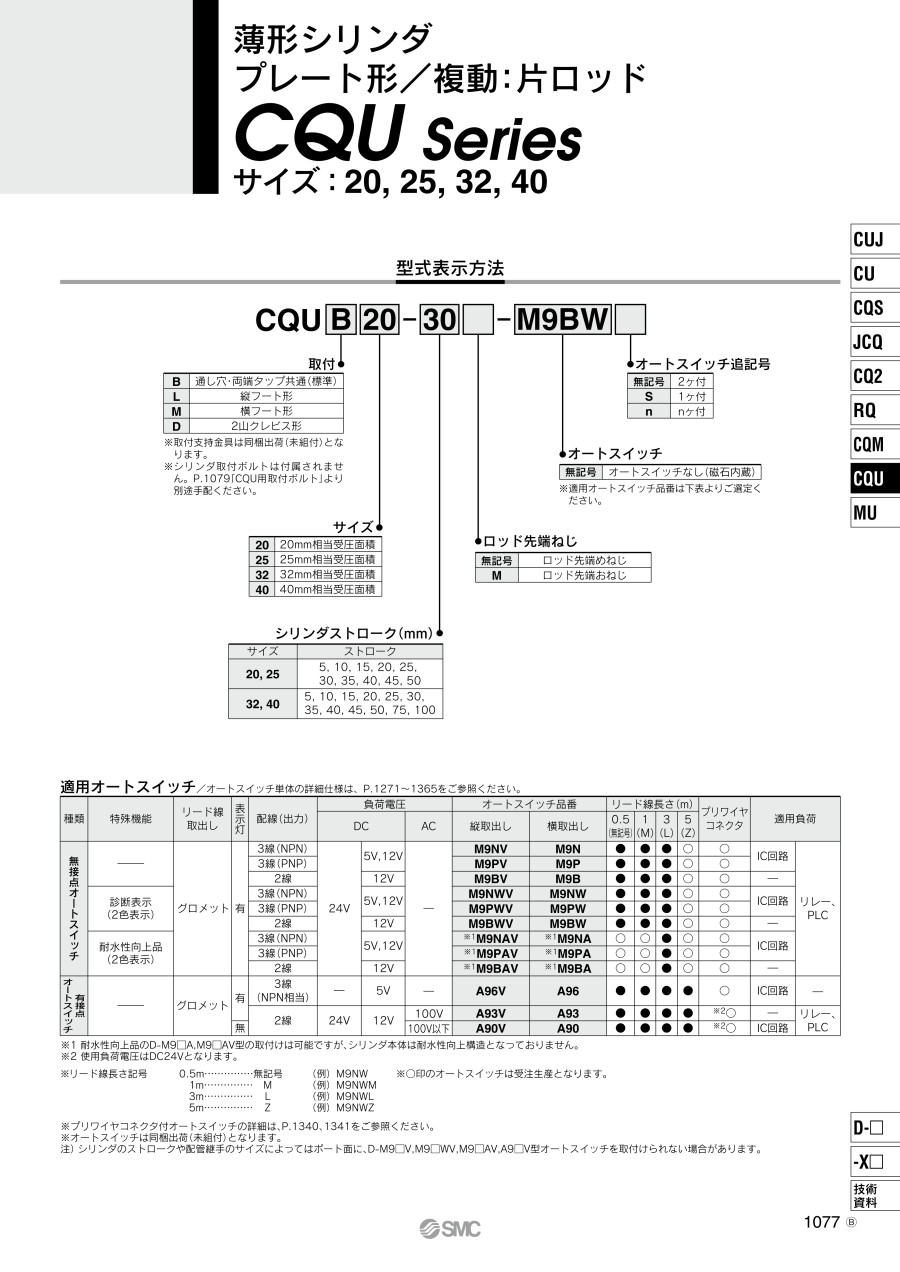

型式表示方法

製品仕様

相当チューブ内径（mm）	20	25
作動方式	複動片ロッド
使用流体	空気
保証耐圧力	1.0MPa
最高使用圧力	0.7MPa
最低作動圧力	0.08MPa	0.05MPa
周囲および使用流体温度	オートスイッチ無の場合-10～+70℃（ただし凍結なきこと）
周囲および使用流体温度	オートスイッチ付の場合-10～+60℃（ただし凍結なきこと）
クッション	ラバークッション
ロッド先端ねじ	めねじ、おねじ
ストローク長さの許容差	0～+1.4
取付け	通し穴・両端タップ共通
使用ピストン速度	50～500mm/s

※ ストローク長さの許容差にはラバークッションの変化量は含みません。

構造

構成部品

番号	部品名	材質	備考
1	ロッドカバー	アルミダイカスト	クロメート
2	ヘッドカバー	アルミダイカスト	クロメート
3	シリンダチューブ	アルミニウム合金	硬質アルマイト
4	ピストン	アルミダイカスト	クロメート
5	ピストンロッド	ステンレス鋼	φ20（直径20mm）, φ25（直径25mm）
5	ピストンロッド	炭素鋼	φ32（直径32mm）, φ40（直径40mm）、硬質クロムめっき
6	ブッシュ	軸受合金	-
7	ウェアリング	樹脂	-
8※	N止め輪	炭素工具鋼	りん酸塩被膜
9	ダンパー	ウレタン	-
10	磁石	-	-
11※	ロッドパッキン	NBR	-
12※	ピストンパッキン	NBR	-
13※	Oリング	NBR	-
14	ロッド先端ナット	炭素鋼	クロメート

交換部品／パッキンセット

サイズ	手配番号	内容
20	CQUB20-PS	構成部品番号（8）（11）（12）（13）のセット
25	CQUB25-PS
32	CQUB32-PS
40	CQUB40-PS

※ パッキンセットは、（8）、（11）、（12）、（13）が1セットとなっておりますので各サイズの手配番号にて手配してください。
※ パッキンセットにはグリースパックは付属していませんので別途手配してください。
グリース型番：GR-S-010（10g）

■リード線・コネクタ仕様の詳細は下記をご参照下さい。

規格表

標準形

サイズ	ストローク範囲	A	B	D	EX	EY	F	H	K	KA	L	NX	NY	Q	Y
20	5～50	49	42.5	10	22	47	11.5	M5×0.8 深さ8	5	8	6.5	5.5	36	15	3
25	5～50	49	42.5	10	24	53	11	M5×0.8 深さ8	5	8	6.5	5	41	14.5	4
32	5～100	56	49.5	14	28	62	12	M8×1.25 深さ13	6	12	6.5	7	51	15	3
40	5～100	56	49.5	14	31	80	12	M8×1.25 深さ13	6	12	6.5	7	69	15	3

ロッド先端おねじの場合

サイズ	X	C₁	B₁	L₁	H₁
20	18	15.5	13	24.5	M8×1.25
25	18	15.5	13	24.5	M8×1.25
32	26	23.5	19	32.5	M12×1.25
40	26	23.5	19	32.5	M12×1.25

型番リスト

表示件数

...

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

環境・用途

使用圧力

(MPa)

取付支持形式

ロッド先端形状

オートスイッチ

リード線長さ

(m)

スイッチ数

コネクタの種類

周囲温度範囲

(℃)

最小発注数量

10	20	銅・ふっ素樹脂系材料不使用(一部メッキ)	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	スイッチなし	なし	なし	なし	-10～70（ただし凍結なきこと）	1個
20	20	銅・ふっ素樹脂系材料不使用(一部メッキ)	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	スイッチなし	なし	なし	なし	-10～70（ただし凍結なきこと）	1個
25	20	銅・ふっ素樹脂系材料不使用(一部メッキ)	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9B	3	2	なし	-10～60（ただし凍結なきこと）	1個
100	32	銅・ふっ素樹脂系材料不使用(一部メッキ)	0.05～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	スイッチなし	なし	なし	なし	-10～70（ただし凍結なきこと）	1個
100	32	銅・ふっ素樹脂系材料不使用(一部メッキ)	0.05～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9BV	0.5	2	なし	-10～60（ただし凍結なきこと）	1個
100	40	銅・ふっ素樹脂系材料不使用(一部メッキ)	0.05～0.7	横フート形	ロッド先端めねじ	スイッチなし	なし	なし	なし	-10～70（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	スイッチなし	なし	なし	なし	-10～70（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	A93	0.5	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	A93	3	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	A93V	3	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9B	0.5	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9BA	3	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9BA	3	1	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9B	3	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9B	3	1	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9B	0.5	1	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9BV	0.5	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9BV	3	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9BV	3	1	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9BV	1	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9BV	0.5	1	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9BW	0.5	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9BW	3	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9BW	0.5	1	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9BWV	0.5	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9N	0.5	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9N	3	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9N	0.5	1	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9NV	0.5	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9NV	3	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9NW	0.5	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9NWV	0.5	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9P	0.5	1	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端おねじ	スイッチなし	なし	なし	なし	-10～70（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端おねじ	A93	3	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端おねじ	A93	3	1	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端おねじ	A93	5	1	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9B	0.5	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9BV	0.5	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9BV	3	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9BW	3	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9BW	0.5	1	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9N	0.5	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9N	1	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9N	0.5	1	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9NW	0.5	2	なし	-10～60（ただし凍結なきこと）	1個
5	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端おねじ	M9NWV	0.5	2	なし	-10～60（ただし凍結なきこと）	1個
10	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	スイッチなし	なし	なし	なし	-10～70（ただし凍結なきこと）	1個
10	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	A93	0.5	2	なし	-10～60（ただし凍結なきこと）	1個
10	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	A93	3	2	なし	-10～60（ただし凍結なきこと）	1個
10	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	A93	3	1	なし	-10～60（ただし凍結なきこと）	1個
10	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	A93	0.5	1	なし	-10～60（ただし凍結なきこと）	1個
10	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	A93V	0.5	2	なし	-10～60（ただし凍結なきこと）	1個
10	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	A93V	0.5	3	なし	-10～60（ただし凍結なきこと）	1個
10	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	A93V	3	2	なし	-10～60（ただし凍結なきこと）	1個
10	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	A93V	3	1	なし	-10～60（ただし凍結なきこと）	1個
10	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	A93V	0.5	1	なし	-10～60（ただし凍結なきこと）	1個
10	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9B	0.5	2	なし	-10～60（ただし凍結なきこと）	1個
10	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9BAV	3	2	なし	-10～60（ただし凍結なきこと）	1個
10	20	標準	0.08～0.7	通し穴・両端タップ共通（標準）	ロッド先端めねじ	M9BAV	3	1	なし	-10～60（ただし凍結なきこと）	1個

通常単価(税別) (税込単価)	通常出荷日

5,994円 ( 6,593円 )	19日目
6,154円 ( 6,769円 )	19日目
12,443円 ( 13,687円 )	19日目
8,647円 ( 9,512円 )	19日目
14,166円 ( 15,583円 )	19日目
11,922円 ( 13,114円 )	19日目
5,049円 ( 5,554円 )	6日目
13,510円 ( 14,861円 )	6日目
15,559円 ( 17,115円 )	6日目
15,419円 ( 16,961円 )	6日目
16,689円 ( 18,358円 )	6日目
20,822円 ( 22,904円 )	6日目
15,819円 ( 17,401円 )	6日目
18,986円 ( 20,885円 )	6日目
13,123円 ( 14,435円 )	6日目
12,647円 ( 13,912円 )	6日目
18,088円 ( 19,897円 )	6日目
18,915円 ( 20,807円 )	6日目
13,747円 ( 15,122円 )	6日目
21,596円 ( 23,756円 )	6日目
13,272円 ( 14,599円 )	6日目
17,485円 ( 19,234円 )	6日目
18,437円 ( 20,281円 )	6日目
13,034円 ( 14,337円 )	6日目
18,437円 ( 20,281円 )	6日目
17,007円 ( 18,708円 )	6日目
17,959円 ( 19,755円 )	6日目
12,793円 ( 14,072円 )	6日目
17,959円 ( 19,755円 )	6日目
20,307円 ( 22,338円 )	6日目
18,724円 ( 20,596円 )	6日目
19,778円 ( 21,756円 )	6日目
14,284円 ( 15,712円 )	6日目
5,188円 ( 5,707円 )	6日目
14,700円 ( 16,170円 )	6日目
11,763円 ( 12,939円 )	6日目
13,184円 ( 14,502円 )	6日目
16,926円 ( 18,619円 )	6日目
18,199円 ( 20,019円 )	6日目
22,459円 ( 24,705円 )	6日目
20,040円 ( 22,044円 )	6日目
14,656円 ( 16,122円 )	6日目
18,457円 ( 20,303円 )	6日目
17,725円 ( 19,498円 )	6日目
13,978円 ( 15,376円 )	6日目
17,725円 ( 19,498円 )	6日目
20,040円 ( 22,044円 )	6日目
5,215円 ( 5,737円 )	6日目
13,680円 ( 15,048円 )	6日目
14,632円 ( 16,095円 )	6日目
11,695円 ( 12,865円 )	6日目
11,215円 ( 12,337円 )	6日目
14,632円 ( 16,095円 )	6日目
17,575円 ( 19,333円 )	6日目
15,589円 ( 17,148円 )	6日目
12,171円 ( 13,388円 )	6日目
11,695円 ( 12,865円 )	6日目
16,861円 ( 18,547円 )	6日目
21,946円 ( 24,141円 )	6日目
15,348円 ( 16,883円 )	6日目

...

基本情報

基本情報

軽量・コンパクトな薄形シリンダプレート形複動片ロッドCQUシリーズ。
【特長】
・メンテナンスが容易
・支持金具を取付けたままでもオートスイッチの取付が可能
・4方向からの小型オートスイッチの取付が可能
・オートスイッチのはみ出しがない

【20-シリーズ銅系・フッ素系不可仕様】
・銅材質、フッ素材質を嫌う環境での使用に対応
・外形寸法は標準品と同一

ご注意

2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
プレートシリンダ複動片ロッド MUシリーズ
SMC社のプレートシリンダ：複動・片ロッドです。ピストン長円形状により省スペース化、さらに多面方向からシリンダ取付けが可能になりました。
SMC
ナイロンチューブ T・TIAシリーズ
本商品と同時に購入することが多いSMC社のナイロンチューブです。消耗品のため余裕をみた数量を取り揃えておくことをおすすめします。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
