耐横荷重形薄形シリンダ CQS□Sシリーズ

耐横荷重形薄形シリンダ CQS□Sシリーズ
通常単価:
3,059円~
通常出荷日:
在庫品1日目~  当日出荷可能18:00まで受付

コンパクトな装置設計が可能な耐横荷重形薄形シリンダ CQS□Sシリーズ。
【特長】
・設計しやすい角形ボディ形状。
・自由に選べるオートスイッチ取付方向。
・2タイプのシリンダ取付が可能。
・高い不回転精度ロッド回り止め形。

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • CADデータは、一部の型番には対応しておりません。

PDF

耐横荷重形薄形シリンダ CQS□Sシリーズの詳細

耐横荷重形薄形シリンダ CQS□Sシリーズ 商品イメージ

耐横荷重形薄形シリンダ CQS□Sシリーズ 商品イメージ

耐横荷重形薄形シリンダ CQS□Sシリーズの仕様

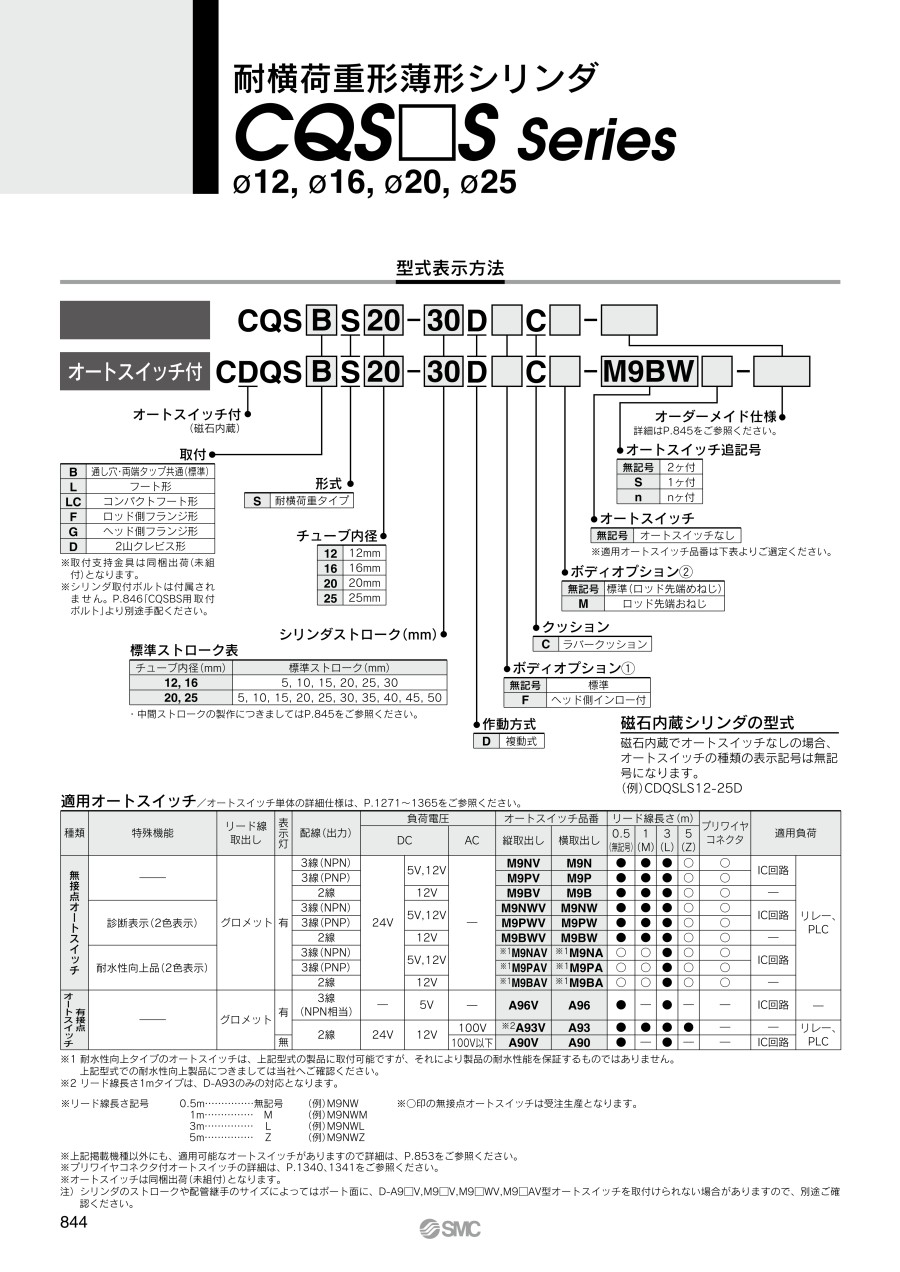

型番表示方法

型番例

型番例

個別オーダーメイド仕様

表示記号仕様/内容
-X271シール用パッキン材質フッ素ゴム仕様

オーダーメイド仕様

表示記号仕様/内容
-XC6ピストンロッド、止め輪、ロッド先端ナットの材質ステンレス鋼
-XC85食品機械用グリース仕様

標準仕様

チューブ内径(mm)12162025
作動方式複動片ロッド
使用流体空気
給油不要(無給油)
保証耐圧力1.5MPa
最高使用圧力1.0MPa
最低使用圧力0.07MPa0.05MPa
周囲および使用流体温度オートスイッチ無の場合-10℃~70℃(ただし凍結なきこと)
オートスイッチ付の場合-10℃~60℃(ただし凍結なきこと)
クッションラバークッション
ロッド先端ねじめねじ
ストローク長さの許容差+1.0mm
0
使用ピストン速度50~500mm/s
許容運動エネルギー J0.0430.0750.110.18
  • ※ ストローク長さの許容差にはダンパの変化量は含みません。

構造図

耐横荷重形薄形シリンダ CQS□Sシリーズ 構造図

耐横荷重形薄形シリンダ CQS□Sシリーズ 構造図

構成部品

番号部品名材質備考
1シリンダチューブアルミニウム合金硬質アルマイト
2カラーアルミニウム合金アルマイト
3ピストンアルミニウム合金-
4ピストンロッドステンレス鋼-
5止め輪炭素工具鋼りん酸塩被膜
6ロッド先端ナット炭素鋼亜鉛クロメート
7スイッチ付用スペーサアルミニウム合金クロメート
8ダンパAウレタン-
9ダンパBウレタン-
10ブッシュ焼結含油合金-
11ウェアリング樹脂-
12磁石--
13インローリングアルミニウム合金アルマイト
※14ロッドパッキンNBR-
※15ピストンパッキンNBR-
※16チューブガスケットNBR-

交換部品/パッキンセット

チューブ内径(mm)手配番号内容
12CQSB12-PS上記番号(14)、(15)、(16)のセット
16CQSB16-PS
20CQSB20-PS
25CQSB25-PS
  • ※ パッキンセットは(14)、(15)、(16)が1セットになっておりますので、各チューブ内径の手配番号にて手配してください。
  • ※ パッキンセットにはグリースパックは付属しませんので別途手配してください。
  • ※ グリース品番:GR-S-010(10g)

耐横荷重形薄形シリンダ CQS□Sシリーズの寸法例



(単位:mm)



標準形(通し穴・両端タップ共通)/CQSBS、CDQSBS 寸法図

標準形(通し穴・両端タップ共通)/CQSBS、CDQSBS 寸法図

ロッド先端おねじ



(単位:mm)



チューブ内径(mm)B1C1H1L1MMX
1289414M5×0.810.5
161010515.5M6×1.012
201312518.5M8×1.2514
251715622.5M10×1.2517.5

ヘッド側インロー付の場合



(単位:mm)



チューブ内径(mm)GTh9
121.515(-0.043~0)
161.520(-0.052~0)
20213(-0.043~0)
25215(-0.043~0)
  • ※ 注)ロッド側インロー付は、オプション仕様となります。(型式は末尾に-XC36を追加してください。)
    ただし、φ12(直径12mm)、φ16(直径16mm)のみ対応となります。

標準形



(単位:mm)



チューブ内径
(mm)
ストローク範囲
(mm)
オートスイッチなしオートスイッチ付CDEFHIKLMNOAOBQRARBT
ABAB
125~3025.52230.52766255M3×0.53253.515.53.5M4×0.76.57.5740.5
165~3025.52230.52788295M4×0.73863.5203.5M4×0.76.57.5740.5
205~502924.53934.5710365.5M5×0.84784.525.55.4M6×1.0981071
255~5032.527.542.537.51212405.5M6×1.052105285.4M6×1.0991071
  • ※ 注)標準形/φ20(直径20mm)の5~10ストローク、φ25(直径25mm)の5ストロークは通しねじになります。
■リード線・コネクタ仕様の詳細は下記をご参照下さい。

■オーダーメイド仕様:コネクタ種類とピンの詳細は下記をご参照下さい。


■オーダーメイド仕様:コネクタ種類とピンの詳細は下記をご参照下さい。

■オーダーメイド仕様:ロッド先端長さ10mm延長の詳細は下記をご参照下さい。

■オーダーメイド仕様:2山クレビス用ピン、2山ナックル用ピンに割ピン、平座金入りの詳細は下記をご参照下さい。

■オーダーメイド仕様:2山クレビス用ピン、2山ナックル用ピンの材質ステンレス鋼の詳細は下記をご参照下さい。

■オーダーメイド仕様:ロッド側インロー付の詳細は下記をご参照下さい。

■オーダーメイド仕様:食品機械用グリース仕様の詳細は下記をご参照下さい。
型番
CDQSBS12-5DC
CDQSBS12-5DC-A90VLS
CDQSBS12-5DC-A93VLS
CDQSBS12-5DC-A93VS
CDQSBS12-5DC-M9BV
CDQSBS12-5DC-M9BVL
CDQSBS12-5DC-M9BVLS
CDQSBS12-5DC-M9BVS
CDQSBS12-5DC-M9NV
CDQSBS12-5DC-M9NVL
CDQSBS12-5DC-M9NVLS
CDQSBS12-5DC-M9NVS
CDQSBS12-5DC-M9PV
CDQSBS12-5DC-M9PVM
CDQSBS12-5DCM
CDQSBS12-5DCM-A93VLS
CDQSBS12-5DCM-A93VS
CDQSBS12-5DCM-M9BV
CDQSBS12-5DCM-M9BVL
CDQSBS12-5DCM-M9BVLS
CDQSBS12-5DCM-M9BVLS-XC36
CDQSBS12-5DCM-M9NV
CDQSBS12-5DCM-M9NVL
CDQSBS12-5DCM-M9NVLS
CDQSBS12-5DCM-M9NVS
CDQSBS12-10DC
CDQSBS12-10DC-A90
CDQSBS12-10DC-A90L
CDQSBS12-10DC-A90LS
CDQSBS12-10DC-A93
CDQSBS12-10DC-A93L
CDQSBS12-10DC-A93LS
CDQSBS12-10DC-A93S
CDQSBS12-10DC-A93V
CDQSBS12-10DC-A93VL
CDQSBS12-10DC-A93VLS
CDQSBS12-10DC-A93VS
CDQSBS12-10DC-M9BAVL-X271
CDQSBS12-10DC-M9BV
CDQSBS12-10DC-M9BVL
CDQSBS12-10DC-M9BVLS
CDQSBS12-10DC-M9BVM
CDQSBS12-10DC-M9BVS
CDQSBS12-10DC-M9BVZ
CDQSBS12-10DC-M9BWV
CDQSBS12-10DC-M9BWVL
CDQSBS12-10DC-M9BWVSDPC
CDQSBS12-10DC-M9NV
CDQSBS12-10DC-M9NVL
CDQSBS12-10DC-M9NVLS
CDQSBS12-10DC-M9NVS
CDQSBS12-10DC-M9NWV
CDQSBS12-10DC-M9NWVL
CDQSBS12-10DC-M9NWVS
CDQSBS12-10DCM
CDQSBS12-10DCM-A90
CDQSBS12-10DCM-A90V
CDQSBS12-10DCM-A93
CDQSBS12-10DCM-A93L
CDQSBS12-10DCM-A93S
型番通常単価最小発注数量スライド値引通常
出荷日
シリンダ(チューブ)内径
(φ)
ストローク
(mm)
使用圧力
(MPa)
仕様 ボディオプション オートスイッチ リード線長さ
(m)
スイッチ数 取付支持形式 ロッド先端形状 オーダーメイド仕様 コネクタの種類

3,314円

1個

6日目

1250.07~1.0磁石内蔵標準スイッチなし--通し穴・両端タップ共通(標準)ロッド先端めねじなし-

4,632円

1個

20日目

1250.07~1.0磁石内蔵標準A90V31通し穴・両端タップ共通(標準)ロッド先端めねじなし-

5,141円

1個

20日目

1250.07~1.0磁石内蔵標準A93V31通し穴・両端タップ共通(標準)ロッド先端めねじなし-

4,887円

1個

20日目

1250.07~1.0磁石内蔵標準A93V0.51通し穴・両端タップ共通(標準)ロッド先端めねじなし-

8,329円

1個

20日目

1250.07~1.0磁石内蔵標準M9BV0.52通し穴・両端タップ共通(標準)ロッド先端めねじなし-

8,839円

1個

20日目

1250.07~1.0磁石内蔵標準M9BV32通し穴・両端タップ共通(標準)ロッド先端めねじなし-

6,077円

1個

20日目

1250.07~1.0磁石内蔵標準M9BV31通し穴・両端タップ共通(標準)ロッド先端めねじなし-

5,821円

1個

20日目

1250.07~1.0磁石内蔵標準M9BV0.51通し穴・両端タップ共通(標準)ロッド先端めねじなし-

8,329円

1個

20日目

1250.07~1.0磁石内蔵標準M9NV0.52通し穴・両端タップ共通(標準)ロッド先端めねじなし-

8,839円

1個

20日目

1250.07~1.0磁石内蔵標準M9NV32通し穴・両端タップ共通(標準)ロッド先端めねじなし-

6,077円

1個

20日目

1250.07~1.0磁石内蔵標準M9NV31通し穴・両端タップ共通(標準)ロッド先端めねじなし-

5,821円

1個

20日目

1250.07~1.0磁石内蔵標準M9NV0.51通し穴・両端タップ共通(標準)ロッド先端めねじなし-

8,330円

1個

20日目

1250.07~1.0磁石内蔵標準M9PV0.52通し穴・両端タップ共通(標準)ロッド先端めねじなし-

8,585円

1個

20日目

1250.07~1.0磁石内蔵標準M9PV12通し穴・両端タップ共通(標準)ロッド先端めねじなし-

3,527円

1個

6日目

1250.07~1.0磁石内蔵標準スイッチなし--通し穴・両端タップ共通(標準)ロッド先端おねじなし-

5,354円

1個

20日目

1250.07~1.0磁石内蔵標準A93V31通し穴・両端タップ共通(標準)ロッド先端おねじなし-

5,099円

1個

20日目

1250.07~1.0磁石内蔵標準A93V0.51通し穴・両端タップ共通(標準)ロッド先端おねじなし-

8,541円

1個

20日目

1250.07~1.0磁石内蔵標準M9BV0.52通し穴・両端タップ共通(標準)ロッド先端おねじなし-

9,051円

1個

20日目

1250.07~1.0磁石内蔵標準M9BV32通し穴・両端タップ共通(標準)ロッド先端おねじなし-

6,289円

1個

20日目

1250.07~1.0磁石内蔵標準M9BV31通し穴・両端タップ共通(標準)ロッド先端おねじなし-

8,038円

1個

20日目

1250.07~1.0磁石内蔵標準M9BV31通し穴・両端タップ共通(標準)ロッド先端おねじロッド側インロー付-

8,541円

1個

20日目

1250.07~1.0磁石内蔵標準M9NV0.52通し穴・両端タップ共通(標準)ロッド先端おねじなし-

9,051円

1個

20日目

1250.07~1.0磁石内蔵標準M9NV32通し穴・両端タップ共通(標準)ロッド先端おねじなし-

6,289円

1個

20日目

1250.07~1.0磁石内蔵標準M9NV31通し穴・両端タップ共通(標準)ロッド先端おねじなし-

6,034円

1個

20日目

1250.07~1.0磁石内蔵標準M9NV0.51通し穴・両端タップ共通(標準)ロッド先端おねじなし-

3,697円

1個

6日目

12100.07~1.0磁石内蔵標準スイッチなし--通し穴・両端タップ共通(標準)ロッド先端めねじなし-

5,311円

1個

20日目

12100.07~1.0磁石内蔵標準A900.52通し穴・両端タップ共通(標準)ロッド先端めねじなし-

5,821円

1個

20日目

12100.07~1.0磁石内蔵標準A9032通し穴・両端タップ共通(標準)ロッド先端めねじなし-

4,759円

1個

20日目

12100.07~1.0磁石内蔵標準A9031通し穴・両端タップ共通(標準)ロッド先端めねじなし-

6,331円

1個

20日目

12100.07~1.0磁石内蔵標準A930.52通し穴・両端タップ共通(標準)ロッド先端めねじなし-

6,841円

1個

20日目

12100.07~1.0磁石内蔵標準A9332通し穴・両端タップ共通(標準)ロッド先端めねじなし-

5,269円

1個

20日目

12100.07~1.0磁石内蔵標準A9331通し穴・両端タップ共通(標準)ロッド先端めねじなし-

5,014円

1個

20日目

12100.07~1.0磁石内蔵標準A930.51通し穴・両端タップ共通(標準)ロッド先端めねじなし-

6,841円

1個

20日目

12100.07~1.0磁石内蔵標準A93V0.52通し穴・両端タップ共通(標準)ロッド先端めねじなし-

7,351円

1個

20日目

12100.07~1.0磁石内蔵標準A93V32通し穴・両端タップ共通(標準)ロッド先端めねじなし-

5,524円

1個

20日目

12100.07~1.0磁石内蔵標準A93V31通し穴・両端タップ共通(標準)ロッド先端めねじなし-

5,269円

1個

20日目

12100.07~1.0磁石内蔵標準A93V0.51通し穴・両端タップ共通(標準)ロッド先端めねじなし-

12,620円

1個

20日目

12100.07~1.0磁石内蔵標準M9BAV32通し穴・両端タップ共通(標準)ロッド先端めねじシール用パッキン材質フッ素ゴム仕様-

8,711円

1個

20日目

12100.07~1.0磁石内蔵標準M9BV0.52通し穴・両端タップ共通(標準)ロッド先端めねじなし-

9,221円

1個

20日目

12100.07~1.0磁石内蔵標準M9BV32通し穴・両端タップ共通(標準)ロッド先端めねじなし-

6,459円

1個

20日目

12100.07~1.0磁石内蔵標準M9BV31通し穴・両端タップ共通(標準)ロッド先端めねじなし-

9,659円

1個

20日目

12100.07~1.0磁石内蔵標準M9BV12通し穴・両端タップ共通(標準)ロッド先端めねじなし-

6,205円

1個

20日目

12100.07~1.0磁石内蔵標準M9BV0.51通し穴・両端タップ共通(標準)ロッド先端めねじなし-

9,731円

1個

20日目

12100.07~1.0磁石内蔵標準M9BV52通し穴・両端タップ共通(標準)ロッド先端めねじなし-

8,967円

1個

20日目

12100.07~1.0磁石内蔵標準M9BWV0.52通し穴・両端タップ共通(標準)ロッド先端めねじなし-

9,477円

1個

20日目

12100.07~1.0磁石内蔵標準M9BWV32通し穴・両端タップ共通(標準)ロッド先端めねじなし-

12,367円

1個

20日目

12100.07~1.0磁石内蔵標準M9BWV0.52通し穴・両端タップ共通(標準)ロッド先端めねじなしM12-4ピン プラグコネクタ

8,711円

1個

20日目

12100.07~1.0磁石内蔵標準M9NV0.52通し穴・両端タップ共通(標準)ロッド先端めねじなし-

9,221円

1個

20日目

12100.07~1.0磁石内蔵標準M9NV32通し穴・両端タップ共通(標準)ロッド先端めねじなし-

6,459円

1個

20日目

12100.07~1.0磁石内蔵標準M9NV31通し穴・両端タップ共通(標準)ロッド先端めねじなし-

6,204円

1個

20日目

12100.07~1.0磁石内蔵標準M9NV0.51通し穴・両端タップ共通(標準)ロッド先端めねじなし-

8,967円

1個

20日目

12100.07~1.0磁石内蔵標準M9NWV0.52通し穴・両端タップ共通(標準)ロッド先端めねじなし-

9,477円

1個

20日目

12100.07~1.0磁石内蔵標準M9NWV32通し穴・両端タップ共通(標準)ロッド先端めねじなし-

6,839円

1個

20日目

12100.07~1.0磁石内蔵標準M9NWV0.51通し穴・両端タップ共通(標準)ロッド先端めねじなし-

3,909円

1個

6日目

12100.07~1.0磁石内蔵標準スイッチなし--通し穴・両端タップ共通(標準)ロッド先端おねじなし-

5,524円

1個

20日目

12100.07~1.0磁石内蔵標準A900.52通し穴・両端タップ共通(標準)ロッド先端おねじなし-

6,034円

1個

20日目

12100.07~1.0磁石内蔵標準A90V0.52通し穴・両端タップ共通(標準)ロッド先端おねじなし-

6,544円

1個

20日目

12100.07~1.0磁石内蔵標準A930.52通し穴・両端タップ共通(標準)ロッド先端おねじなし-

7,054円

1個

20日目

12100.07~1.0磁石内蔵標準A9332通し穴・両端タップ共通(標準)ロッド先端おねじなし-

5,227円

1個

20日目

12100.07~1.0磁石内蔵標準A930.51通し穴・両端タップ共通(標準)ロッド先端おねじなし-
