薄形シリンダ コンパクトタイプ 標準形 単動 片ロッド CQSシリーズ
- 通常単価(税別)
- 2,596円～26,944円
- 税込単価
- 2,856円～29,638円
全長を薄くした角形タイプ、オートスイッチ取付時本体からのはみ出しがないコンパクトシリンダ。【特長】・単...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
φ12～φ25：単動押出し形
標準形（通し穴・両端タップ共通）／CQSB、CDQSB
ロッド先端おねじの場合
ロッド先端おねじ
| チューブ内径（mm） | B1 | C1 | H1 | L1 | MM | X |
|---|---|---|---|---|---|---|
| 12 | 8 | 9 | 4 | 14 | M5×0.8 | 10.5 |
| 16 | 10 | 10 | 5 | 15.5 | M6×1.0 | 12 |
| 20 | 13 | 12 | 5 | 18.5 | M8×1.25 | 14 |
| 25 | 17 | 15 | 6 | 22.5 | M10×1.25 | 17.5 |
標準形
| チューブ内径 （mm） | ストローク範囲 （mm） | オートスイッチなし | オートスイッチ付 | C | D | E | F | H | I | K | L | M | N | OA | OB | RA | RB | T | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | A | B | |||||||||||||||||||||
| 5ST | 10ST | 5ST | 10ST | 5ST | 10ST | 5ST | 10ST | |||||||||||||||||
| 12 | 5、10 | 25.5 | 30.5 | 22 | 27 | 30.5 | 35.5 | 27 | 32 | 6 | 6 | 25 | 5 | M3×0.5 | 32 | 5 | 3.5 | 15.5 | 3.5 | M4×0.7 | 6.5 | 7 | 4 | 0.5 |
| 16 | 25.5 | 30.5 | 22 | 27 | 30.5 | 35.5 | 27 | 32 | 8 | 8 | 29 | 5 | M4×0.7 | 38 | 6 | 3.5 | 20 | 3.5 | M4×0.7 | 6.5 | 7 | 4 | 0.5 | |
| 20 | 29 | 34 | 24.5 | 29.5 | 39 | 44 | 34.5 | 39.5 | 7 | 10 | 36 | 5.5 | M5×0.8 | 47 | 8 | 4.5 | 25.5 | 5.4 | M6×1.0 | 9 | 10 | 7 | 1 | |
| 25 | 32.5 | 37.5 | 27.5 | 32.5 | 42.5 | 47.5 | 37.5 | 42.5 | 12 | 12 | 40 | 5.5 | M6×1.0 | 52 | 10 | 5 | 28 | 5.4 | M6×1.0 | 9 | 10 | 7 | 1 | |
注）標準形／φ12、φ16の場合、5ストロークは通しねじになります。
φ20、φ25の場合、5、10ストロークは通しねじになります。
オートスイッチ付磁石内蔵／φ20の場合、5ストロークは通しねじになります。

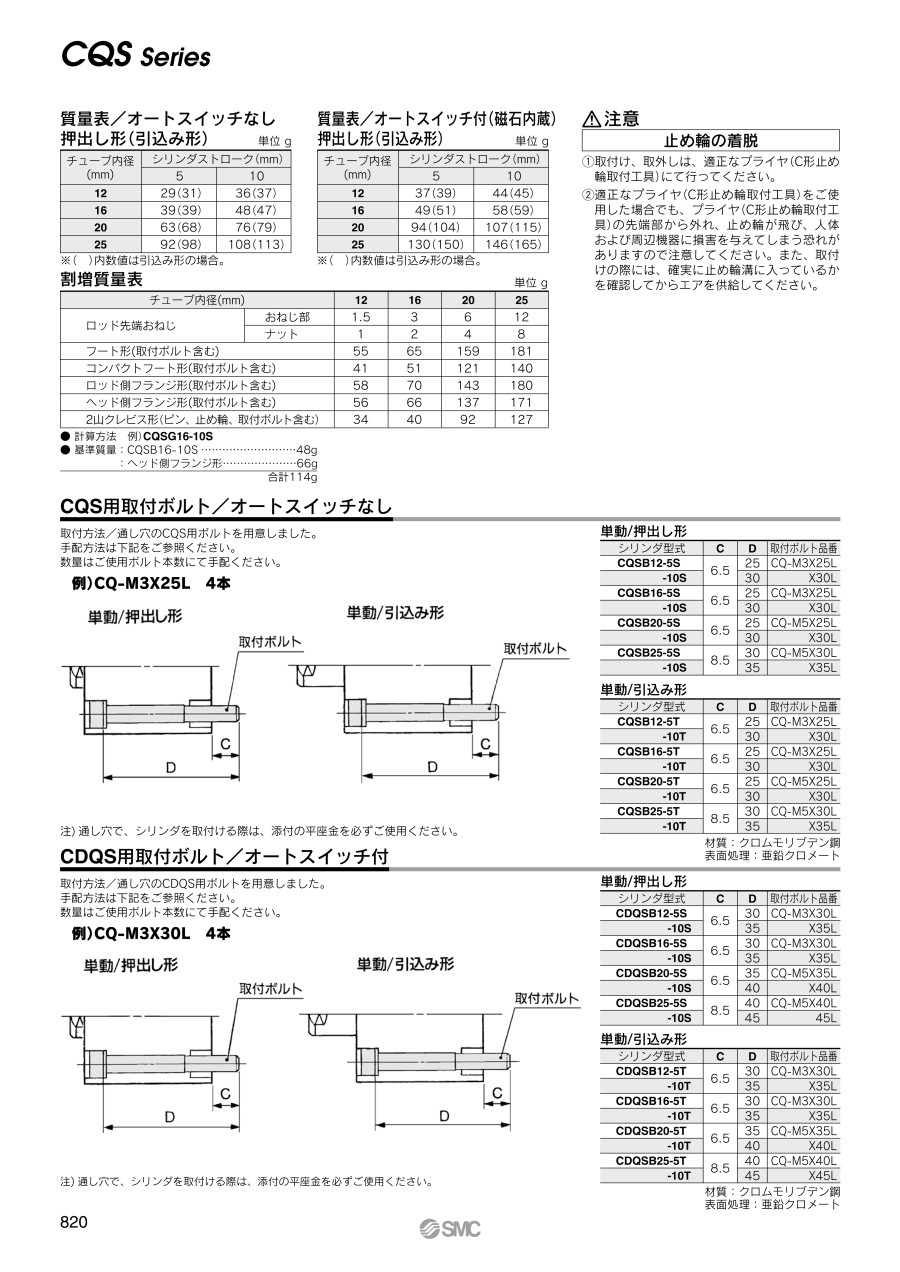

※ロッド先端ナットおよび付属金具の詳細につきましては、デジタルカタログP.809をご参照ください。
外形寸法図／φ12～φ25:単動引込み形
標準形（通し穴・両端タップ共通）／CQSB、CDQSB
ロッド先端おねじの場合
ロッド先端おねじ
| チューブ内径（mm） | B1 | C1 | H1 | L1 | MM | X | |
|---|---|---|---|---|---|---|---|
| 5ST | 10ST | ||||||
| 12 | 8 | 9 | 4 | 19 | 24 | M5×0.8 | 10.5 |
| 16 | 10 | 10 | 5 | 20.5 | 25.5 | M6×1.0 | 12 |
| 20 | 13 | 12 | 5 | 23.5 | 28.5 | M8×1.25 | 14 |
| 25 | 17 | 15 | 6 | 27.5 | 32.5 | M10×1.25 | 17.5 |
標準形
| チューブ内径 （mm） | ストローク範囲 （mm） | オートスイッチなし | オートスイッチ付 | C | D | E | H | I | K | L | M | N | OA | OB | Q | RA | RB | T | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | A | B | ||||||||||||||||||||||
| 5ST | 10ST | 5ST | 10ST | 5ST | 10ST | 5ST | 10ST | 5ST | 10ST | ||||||||||||||||
| 12 | 5、10 | 30.5 | 40.5 | 22 | 27 | 35.5 | 45.5 | 27 | 32 | 6 | 6 | 25 | M3×0.5 | 32 | 5 | 8.5 | 13.5 | 15.5 | 3.5 | M4×0.7 | 6.5 | 7.5 | 7 | 4 | 0.5 |
| 16 | 30.5 | 40.5 | 22 | 27 | 35.5 | 45.5 | 27 | 32 | 8 | 8 | 29 | M4×0.7 | 38 | 6 | 8.5 | 13.5 | 20 | 3.5 | M4×0.7 | 6.5 | 7.5 | 7 | 4 | 0.5 | |
| 20 | 34 | 44 | 24.5 | 29.5 | 44 | 54 | 34.5 | 39.5 | 7 | 10 | 36 | M5×0.8 | 47 | 8 | 9.5 | 14.5 | 25.5 | 5.4 | M6×1.0 | 9 | 8 | 10 | 7 | 1 | |
| 25 | 37.5 | 47.5 | 27.5 | 32.5 | 47.5 | 57.5 | 37.5 | 42.5 | 12 | 12 | 40 | M6×1.0 | 52 | 10 | 10 | 15 | 28 | 5.4 | M6×1.0 | 9 | 9 | 10 | 7 | 1 | |
注）標準形／φ12、φ16の場合、5ストロークは通しねじになります。
φ20、φ25の場合、5、10ストロークは通しねじになります。
オートスイッチ付磁石内蔵／φ20の場合、5ストロークは通しねじになります。
※ロッド先端ナットおよび付属金具の詳細につきましては、デジタルカタログP.809をご参照ください。
製品仕様
標準仕様
| チューブ内径（mm） | 12 | 16 | 20 | 25 |
|---|---|---|---|---|
| 作動方式 | 単動片ロッド | |||
| 使用流体 | 空気 | |||
| 給油 | 不要（無給油） | |||
| 保証耐圧力 | 1.5MPa | |||
| 最高使用圧力 | 1.0MPa | |||
| 最低使用圧力 | 0.25MPa | 0.18MPa | ||
| 周囲および使用流体温度 | オートスイッチ無の場合-10℃～70℃（ただし凍結なきこと） | |||
| オートスイッチ付の場合-10℃～60℃（ただし凍結なきこと） | ||||
| クッション | なし | |||
| ロッド先端ねじ | めねじ | |||
| ストローク長さの許容差 | +1.00 mm | |||
| 使用ピストン速度 | 50～500mm/s | |||
| 許容運動エネルギー J | 0.022 | 0.038 | 0.055 | 0.09 |
理論出力表
| 作動方式 | チューブ内径 （mm） | ロッド径 （mm） | 作動方向 | 受圧面積 （mm2） | 使用圧力（MPa） | スプリング反力 | |||
|---|---|---|---|---|---|---|---|---|---|
| 0.3 | 0.5 | 0.7 | 第2次 | 第1次 | |||||
| 押出し形 | 12 | 6 | IN | - | 20 | 43 | 65 | 14 | 4 |
| OUT | 113 | ||||||||
| 16 | 8 | IN | - | 45 | 86 | 126 | 15 | 6 | |
| OUT | 201 | ||||||||
| 20 | 10 | IN | - | 78 | 141 | 204 | 15 | 6 | |
| OUT | 314 | ||||||||
| 25 | 12 | IN | - | 126 | 224 | 323 | 21 | 11 | |
| OUT | 491 | ||||||||
| 引込み形 | 12 | 6 | IN | 84.8 | 14 | 31 | 48 | 10 | 3 |
| OUT | - | ||||||||
| 16 | 8 | IN | 151 | 24 | 54 | 85 | 19 | 4 | |
| OUT | - | ||||||||
| 20 | 10 | IN | 236 | 44 | 91 | 138 | 27 | 5 | |
| OUT | - | ||||||||
| 25 | 12 | IN | 378 | 84 | 160 | 235 | 29 | 10 | |
| OUT | - | ||||||||

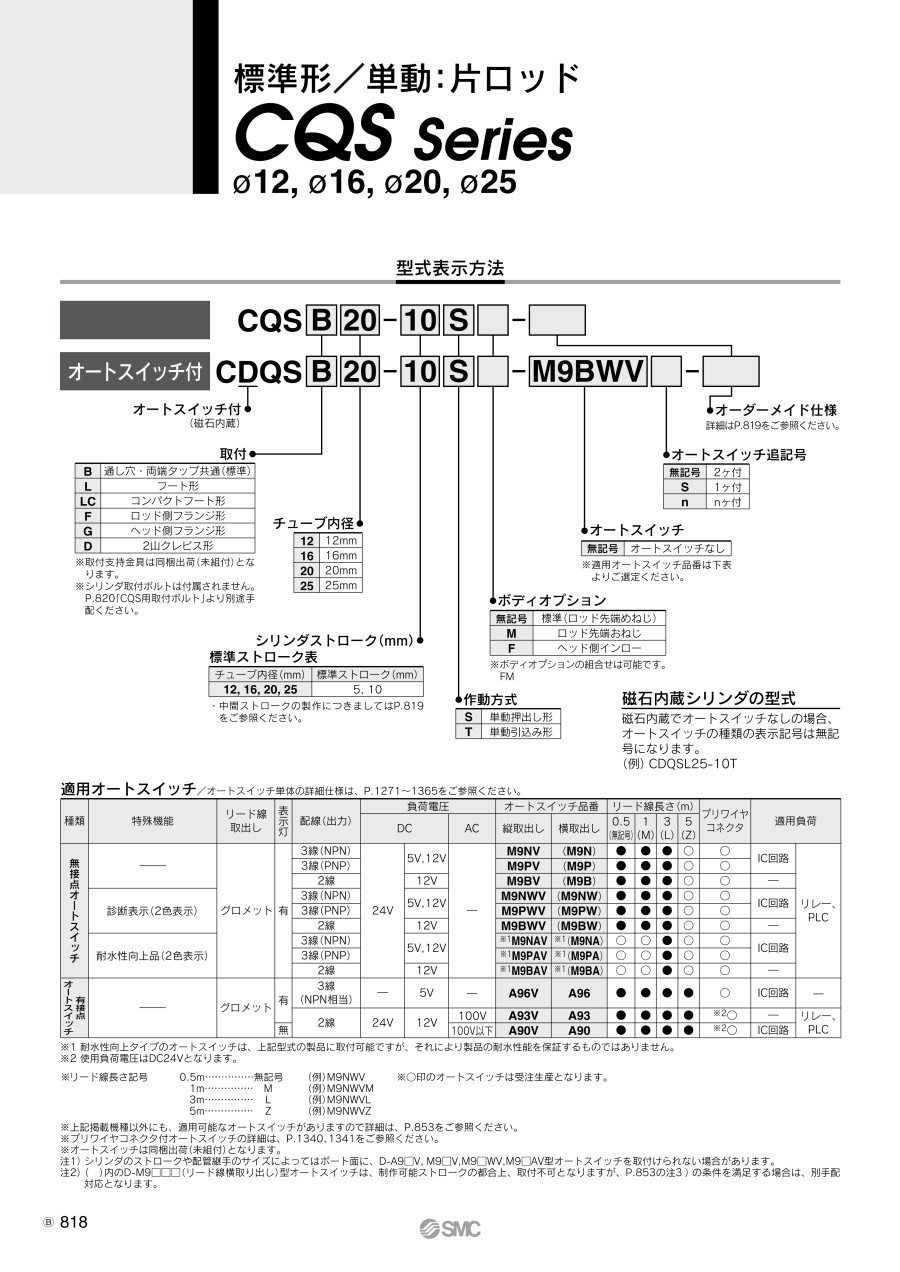

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,902円 ( 3,192円 ) | 6日目 |
7,164円 ( 7,880円 ) | 6日目 |
6,685円 ( 7,354円 ) | 6日目 |
8,118円 ( 8,930円 ) | 6日目 |
7,640円 ( 8,404円 ) | 6日目 |
8,268円 ( 9,095円 ) | 6日目 |
7,788円 ( 8,567円 ) | 6日目 |
11,851円 ( 13,036円 ) | 1日目 |
12,808円 ( 14,089円 ) | 6日目 |
14,078円 ( 15,486円 ) | 6日目 |
15,030円 ( 16,533円 ) | 6日目 |
9,864円 ( 10,850円 ) | 1日目 |
9,388円 ( 10,327円 ) | 1日目 |
14,078円 ( 15,486円 ) | 6日目 |
15,030円 ( 16,533円 ) | 6日目 |
9,864円 ( 10,850円 ) | 6日目 |
9,388円 ( 10,327円 ) | 1日目 |
14,080円 ( 15,488円 ) | 6日目 |
2,999円 ( 3,299円 ) | 9日目 |
2,764円 ( 3,040円 ) | 6日目 |
7,164円 ( 7,880円 ) | 6日目 |
6,685円 ( 7,354円 ) | 6日目 |
8,118円 ( 8,930円 ) | 6日目 |
7,640円 ( 8,404円 ) | 6日目 |
8,266円 ( 9,093円 ) | 6日目 |
7,788円 ( 8,567円 ) | 6日目 |
14,078円 ( 15,486円 ) | 6日目 |
15,030円 ( 16,533円 ) | 1日目 |
9,864円 ( 10,850円 ) | 1日目 |
9,388円 ( 10,327円 ) | 6日目 |
20,433円 ( 22,476円 ) | 6日目 |
14,078円 ( 15,486円 ) | 6日目 |
15,030円 ( 16,533円 ) | 6日目 |
9,864円 ( 10,850円 ) | 6日目 |
9,628円 ( 10,591円 ) | 6日目 |
9,388円 ( 10,327円 ) | 6日目 |
3,174円 ( 3,491円 ) | 在庫品1日目当日出荷可能 |
7,084円 ( 7,792円 ) | 6日目 |
8,516円 ( 9,368円 ) | 6日目 |
8,036円 ( 8,840円 ) | 6日目 |
14,476円 ( 15,924円 ) | 6日目 |
15,428円 ( 16,971円 ) | 6日目 |
10,262円 ( 11,288円 ) | 6日目 |
9,787円 ( 10,766円 ) | 6日目 |
17,548円 ( 19,303円 ) | 1日目 |
15,428円 ( 16,971円 ) | 6日目 |
14,952円 ( 16,447円 ) | 6日目 |
10,024円 ( 11,026円 ) | 1日目 |
9,791円 ( 10,770円 ) | 6日目 |
3,343円 ( 3,677円 ) | 6日目 |
8,594円 ( 9,453円 ) | 6日目 |
9,340円 ( 10,274円 ) | 6日目 |
6,911円 ( 7,602円 ) | 6日目 |
9,340円 ( 10,274円 ) | 6日目 |
10,464円 ( 11,510円 ) | 6日目 |
10,464円 ( 11,510円 ) | 6日目 |
11,210円 ( 12,331円 ) | 6日目 |
8,407円 ( 9,248円 ) | 6日目 |
8,033円 ( 8,836円 ) | 6日目 |
11,210円 ( 12,331円 ) | 6日目 |
詳細情報
基本情報
全長を薄くした角形タイプ、オートスイッチ取付時本体からのはみ出しがないコンパクトシリンダ。
【特長】
・単動形
・設計しやすい角形ボディ形状
・自由に選べるオートスイッチ取付方向（Φ12とΦ16では3面、Φ20とΦ25ではポート面を含んだ4面）
・2タイプのシリンダ取付が可能、通し穴タイプ（通しボルト）とタップ取付タイプ（ねじ込み）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
薄形シリンダ コンパクトタイプ 標準形 複動 片ロッド CQSシリーズ
SMC社の薄形シリンダ コンパクトタイプ／標準形：複動・片ロッドです。全長を薄くした角形タイプで、オートスイッチを3面または4面取付可能です。オートスイッチ取付時、本体からのはみ出しがありません。取付寸法は本商品シリーズと互換があります。
