タッチコネクターFUJI トリプルバンジョー（樹脂）
- 通常単価(税別)
- 1,215円～2,468円
- 税込単価
- 1,337円～2,715円
通常出荷日：4日目～6日目
軽量を求められるエア配管用ワンタッチ継手。【特長】・回転ロックリングを採用し、チューブの回し切れを防止...
詳細を確認
未確定：候補が40型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
□R-□S3タイプ
□R-□S2D1タイプ
□R-□S1D2タイプ
□R-□D3タイプ
製品仕様
□R-□S3タイプ
□R-□S2D1タイプ
□R-□S1D2タイプ
□R-□D3タイプ

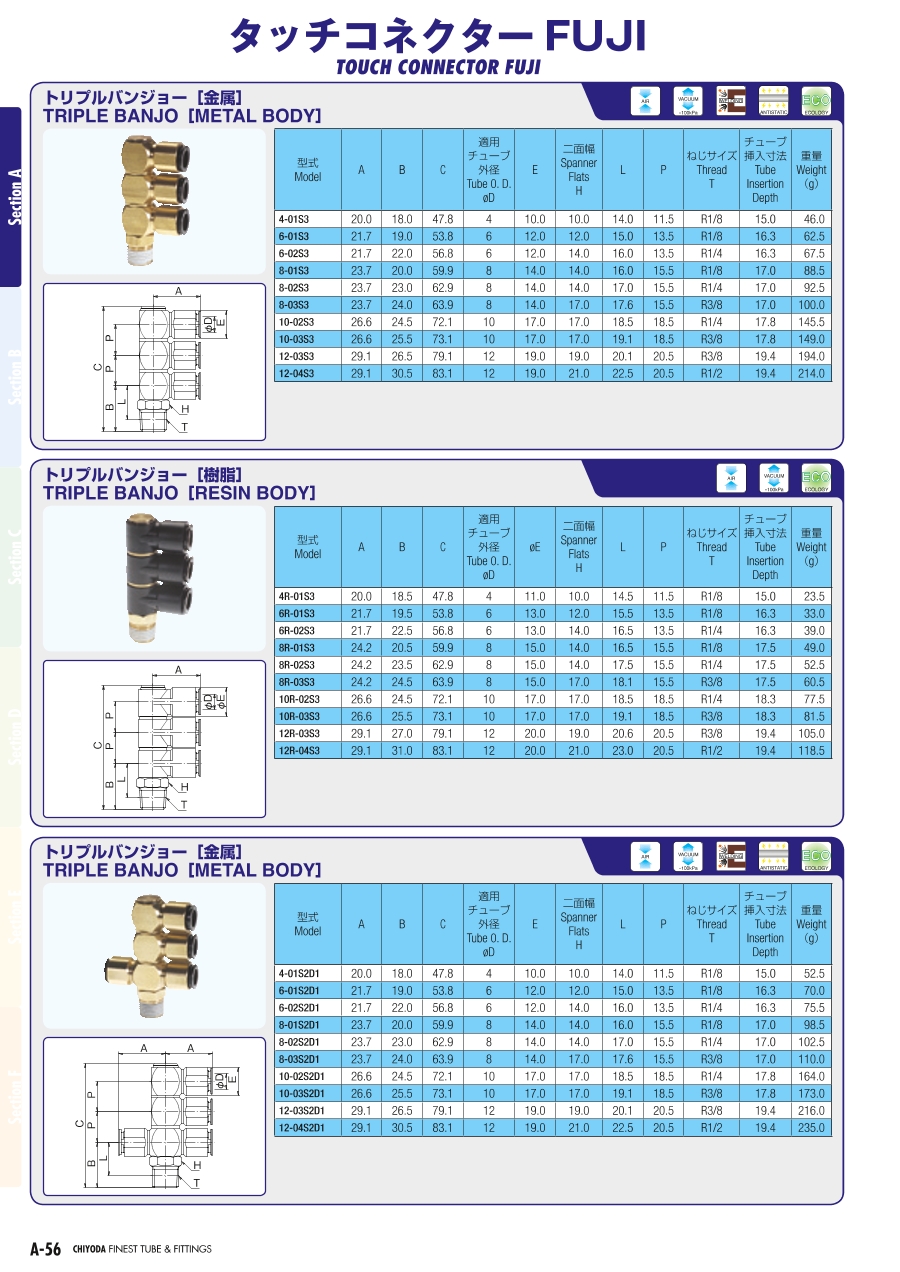

規格表
□R-□S3タイプ
| 型番 | A | B | C | 適用チューブ外径 φD | φE | 二面幅 H | L | P | ねじサイズ T | チューブ挿入寸法 | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4R-01S3 | 20.0 | 18.5 | 47.8 | 4 | 11.0 | 10.0 | 14.5 | 11.5 | R1/8 | 15.0 | 23.5 |
| 6R-01S3 | 21.7 | 19.5 | 53.8 | 6 | 13.0 | 12.0 | 15.5 | 13.5 | R1/8 | 16.3 | 33.0 |
| 6R-02S3 | 21.7 | 22.5 | 56.8 | 6 | 13.0 | 14.0 | 16.5 | 13.5 | R1/4 | 16.3 | 39.0 |
| 8R-01S3 | 24.2 | 20.5 | 59.9 | 8 | 15.0 | 14.0 | 16.5 | 15.5 | R1/8 | 17.5 | 49.0 |
| 8R-02S3 | 24.2 | 23.5 | 62.9 | 8 | 15.0 | 14.0 | 17.5 | 15.5 | R1/4 | 17.5 | 52.5 |
| 8R-03S3 | 24.2 | 24.5 | 63.9 | 8 | 15.0 | 17.0 | 18.1 | 15.5 | R3/8 | 17.5 | 60.5 |
| 10R-02S3 | 26.6 | 24.5 | 72.1 | 10 | 17.0 | 17.0 | 18.5 | 18.5 | R1/4 | 18.3 | 77.5 |
| 10R-03S3 | 26.6 | 25.5 | 73.1 | 10 | 17.0 | 17.0 | 19.1 | 18.5 | R3/8 | 18.3 | 81.5 |
| 12R-03S3 | 29.1 | 27.0 | 79.1 | 12 | 20.0 | 19.0 | 20.6 | 20.5 | R3/8 | 19.4 | 105.0 |
| 12R-04S3 | 29.1 | 31.0 | 83.1 | 12 | 20.0 | 21.0 | 23.0 | 20.5 | R1/2 | 19.4 | 118.5 |
□R-□S2D1タイプ
| 型番 | A | B | C | 適用チューブ外径 φD | φE | 二面幅 H | L | P | ねじサイズ T | チューブ挿入寸法 | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4R-01S2D1 | 20.0 | 18.5 | 47.8 | 4 | 11.0 | 10.0 | 14.5 | 11.5 | R1/8 | 15.0 | 25.5 |
| 6R-01S2D1 | 21.7 | 19.5 | 53.8 | 6 | 13.0 | 12.0 | 15.5 | 13.5 | R1/8 | 16.3 | 35.5 |
| 6R-02S2D1 | 21.7 | 22.5 | 56.8 | 6 | 13.0 | 14.0 | 16.5 | 13.5 | R1/4 | 16.3 | 41.5 |
| 8R-01S2D1 | 24.2 | 20.5 | 59.9 | 8 | 15.0 | 14.0 | 16.5 | 15.5 | R1/8 | 17.5 | 52.0 |
| 8R-02S2D1 | 24.2 | 23.5 | 62.9 | 8 | 15.0 | 14.0 | 17.5 | 15.5 | R1/4 | 17.5 | 56.0 |
| 8R-03S2D1 | 24.2 | 24.5 | 63.9 | 8 | 15.0 | 17.0 | 18.1 | 15.5 | R3/8 | 17.5 | 63.5 |
| 10R-02S2D1 | 26.6 | 24.5 | 72.1 | 10 | 17.0 | 17.0 | 18.5 | 18.5 | R1/4 | 18.3 | 81.5 |
| 10R-03S2D1 | 26.6 | 25.5 | 73.1 | 10 | 17.0 | 17.0 | 19.1 | 18.5 | R3/8 | 18.3 | 86.0 |
| 12R-03S2D1 | 29.1 | 27.0 | 79.1 | 12 | 20.0 | 19.0 | 20.6 | 20.5 | R3/8 | 19.4 | 110.0 |
| 12R-04S2D1 | 29.1 | 31.0 | 83.1 | 12 | 20.0 | 21.0 | 23.0 | 20.5 | R1/2 | 19.4 | 123.5 |
□R-□S1D2タイプ
| 型番 | A | B | C | 適用チューブ外径 φD | φE | 二面幅 H | L | P | ねじサイズ T | チューブ挿入寸法 | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4R-01S1D2 | 20.0 | 18.5 | 47.8 | 4 | 11.0 | 10.0 | 14.5 | 11.5 | R1/8 | 15.0 | 27.5 |
| 6R-01S1D2 | 21.7 | 19.5 | 53.8 | 6 | 13.0 | 12.0 | 15.5 | 13.5 | R1/8 | 16.3 | 38.5 |
| 6R-02S1D2 | 21.7 | 22.5 | 56.8 | 6 | 13.0 | 14.0 | 16.5 | 13.5 | R1/4 | 16.3 | 47.5 |
| 8R-01S1D2 | 24.2 | 20.5 | 59.9 | 8 | 15.0 | 14.0 | 16.5 | 15.5 | R1/8 | 17.5 | 56.5 |
| 8R-02S1D2 | 24.2 | 23.5 | 62.9 | 8 | 15.0 | 14.0 | 17.5 | 15.5 | R1/4 | 17.5 | 60.5 |
| 8R-03S1D2 | 24.2 | 24.5 | 63.9 | 8 | 15.0 | 17.0 | 18.1 | 15.5 | R3/8 | 17.5 | 68.0 |
| 10R-02S1D2 | 26.6 | 24.5 | 72.1 | 10 | 17.0 | 17.0 | 18.5 | 18.5 | R1/4 | 18.3 | 87.5 |
| 10R-03S1D2 | 26.6 | 25.5 | 73.1 | 10 | 17.0 | 17.0 | 19.1 | 18.5 | R3/8 | 18.3 | 92.0 |
| 12R-03S1D2 | 29.1 | 27.0 | 79.1 | 12 | 20.0 | 19.0 | 20.6 | 20.5 | R3/8 | 19.4 | 116.0 |
| 12R-04S1D2 | 29.1 | 31.0 | 83.1 | 12 | 20.0 | 21.0 | 23.0 | 20.5 | R1/2 | 19.4 | 129.5 |
□R-□D3タイプ
| 型番 | A | B | C | 適用チューブ外径 φD | φE | 二面幅 H | L | P | ねじサイズ T | チューブ挿入寸法 | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4R-01D3 | 20.0 | 18.5 | 47.8 | 4 | 11.0 | 10.0 | 14.5 | 11.5 | R1/8 | 15.0 | 29.5 |
| 6R-01D3 | 21.7 | 19.5 | 53.8 | 6 | 13.0 | 12.0 | 15.5 | 13.5 | R1/8 | 16.3 | 42.0 |
| 6R-02D3 | 21.7 | 22.5 | 56.8 | 6 | 13.0 | 14.0 | 16.5 | 13.5 | R1/4 | 16.3 | 48.0 |
| 8R-01D3 | 24.2 | 20.5 | 59.9 | 8 | 15.0 | 14.0 | 16.5 | 15.5 | R1/8 | 17.5 | 61.5 |
| 8R-02D3 | 24.2 | 23.5 | 62.9 | 8 | 15.0 | 14.0 | 17.5 | 15.5 | R1/4 | 17.5 | 65.5 |
| 8R-03D3 | 24.2 | 24.5 | 63.9 | 8 | 15.0 | 17.0 | 18.1 | 15.5 | R3/8 | 17.5 | 73.5 |
| 10R-02D3 | 26.6 | 24.5 | 72.1 | 10 | 17.0 | 17.0 | 18.5 | 18.5 | R1/4 | 18.3 | 93.5 |
| 10R-03D3 | 26.6 | 25.5 | 73.1 | 10 | 17.0 | 17.0 | 19.1 | 18.5 | R3/8 | 18.3 | 98.0 |
| 12R-03D3 | 29.1 | 27.0 | 79.1 | 12 | 20.0 | 19.0 | 20.6 | 20.5 | R3/8 | 19.4 | 122.0 |
| 12R-04D3 | 29.1 | 31.0 | 83.1 | 12 | 20.0 | 21.0 | 23.0 | 20.5 | R1/2 | 19.4 | 135.5 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,516円 ( 1,668円 ) | 6日目 |
1,424円 ( 1,566円 ) | 4日目 |
1,313円 ( 1,444円 ) | 6日目 |
1,215円 ( 1,337円 ) | 6日目 |
1,588円 ( 1,747円 ) | 6日目 |
1,816円 ( 1,998円 ) | 6日目 |
1,379円 ( 1,517円 ) | 6日目 |
1,230円 ( 1,353円 ) | 4日目 |
1,634円 ( 1,797円 ) | 4日目 |
1,551円 ( 1,706円 ) | 6日目 |
1,432円 ( 1,575円 ) | 6日目 |
1,562円 ( 1,718円 ) | 6日目 |
1,717円 ( 1,889円 ) | 6日目 |
1,609円 ( 1,770円 ) | 6日目 |
1,487円 ( 1,636円 ) | 6日目 |
1,494円 ( 1,643円 ) | 6日目 |
1,754円 ( 1,929円 ) | 6日目 |
1,643円 ( 1,807円 ) | 6日目 |
1,526円 ( 1,679円 ) | 6日目 |
1,675円 ( 1,843円 ) | 4日目 |
1,800円 ( 1,980円 ) | 4日目 |
1,697円 ( 1,867円 ) | 6日目 |
1,645円 ( 1,810円 ) | 6日目 |
1,406円 ( 1,547円 ) | 6日目 |
1,937円 ( 2,131円 ) | 6日目 |
1,810円 ( 1,991円 ) | 4日目 |
1,661円 ( 1,827円 ) | 6日目 |
1,471円 ( 1,618円 ) | 4日目 |
2,337円 ( 2,571円 ) | 6日目 |
1,915円 ( 2,107円 ) | 6日目 |
1,691円 ( 1,860円 ) | 6日目 |
1,923円 ( 2,115円 ) | 6日目 |
2,077円 ( 2,285円 ) | 6日目 |
1,955円 ( 2,151円 ) | 4日目 |
1,800円 ( 1,980円 ) | 4日目 |
1,609円 ( 1,770円 ) | 4日目 |
2,271円 ( 2,498円 ) | 6日目 |
2,468円 ( 2,715円 ) | 6日目 |
1,983円 ( 2,181円 ) | 6日目 |
1,790円 ( 1,969円 ) | 6日目 |
詳細情報
基本情報
軽量を求められるエア配管用ワンタッチ継手。
【特長】
・回転ロックリングを採用し、チューブの回し切れを防止する。
・Oリングシール採用で優れた気密性。
・樹脂ボディを採用し、金属タイプに比べ軽量。
・別売りの表示リングを装着すれば、配管の識別が容易。
・オネジ部にはシール加工済み。
【用途】
・ロボット配管などの稼働部での配管に最適。
・軽量化が求められる機械に。
商品担当おすすめ
千代田通商
タッチコネクターFUJI メイルエルボ（樹脂）
エア配管用ワンタッチ継手です。回転ロックリングでチューブの回し（回転）切れを防止します。ネジ部はシール加工が施されているため、そのまま配管可能です。
タッチコネクターFUJI トリプルバンジョー（樹脂）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qエアの圧力はどのくらいまで使用出来ますか？
A
1MPaまでです。
