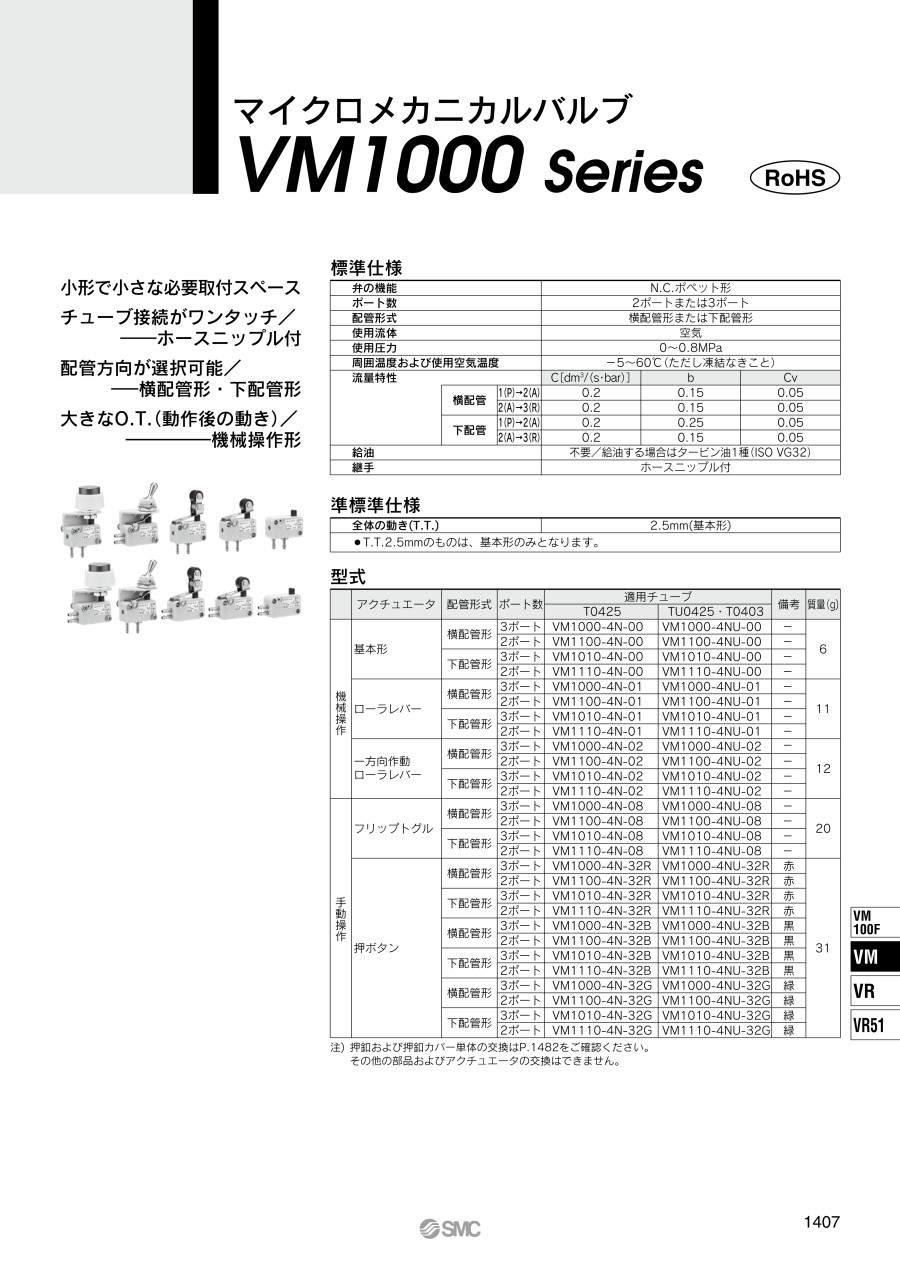

<h3 class="m-h3--wysiwyg">外形図</h3><p class="u-right">単位：mm</p><h4 class="m-h4--wysiwyg">横配管</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="基本形 VM1000-4N-00／VM1000-4NU-00／VM1100-4N-00／VM1100-4NU-00 寸法図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221006494895/221006494895_005_20230801115856.jpg" /></div><p>基本形：VM1000-4N-00／VM1000-4NU-00／VM1100-4N-00／VM1100-4NU-00</p></div><h4 class="m-h4--wysiwyg">下配管</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="基本形 VM1010-4N-00／VM1010-4NU-00／VM1110-4N-00／VM1110-4NU-00 寸法図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221006494895/221006494895_006_20230801115856.jpg" /></div><p>基本形：VM1010-4N-00／VM1010-4NU-00／VM1110-4N-00／VM1110-4NU-00</p></div><h3 class="m-h3--wysiwyg">製品仕様</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="マイクロメカニカルバルブ VM1000シリーズ 商品イメージ" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221006494895/221006494895_001_20230801115856.jpg" /></div></div><h4 class="m-h4--wysiwyg">製品仕様</h4><table class="m-table"><colgroup><col style="width:8.4905660377358%;" /><col style="width:8.4905660377358%;" /><col style="width:15.094339622642%;" /><col style="width:17.924528301887%;" /><col style="width:17.924528301887%;" /><col style="width:17.924528301887%;" /></colgroup><tbody><tr><th colspan="3" style="text-align: left;">弁の機能</th><td colspan="3" style="text-align: center;">N.C.ポペット形</td></tr><tr><th colspan="3" style="text-align: left;">ポート数</th><td colspan="3" style="text-align: center;">2ポートまたは3ポート</td></tr><tr><th colspan="3" style="text-align: left;">配管形式</th><td colspan="3" style="text-align: center;">横配管形または下配管形</td></tr><tr><th colspan="3" style="text-align: left;">使用流体</th><td colspan="3" style="text-align: center;">空気</td></tr><tr><th colspan="3" style="text-align: left;">使用圧力</th><td colspan="3" style="text-align: center;">0～+0.8MPa</td></tr><tr><th colspan="3" style="text-align: left;">周囲温度および使用空気温度</th><td colspan="3" style="text-align: center;">-5～+60℃（ただし凍結なきこと）</td></tr><tr><th rowspan="5" style="text-align: left;">流量特性</th><th colspan="2" style="text-align: left;">-</th><td style="text-align: center;">C［dm<sup>3</sup>/（s・bar）］</td><td style="text-align: center;">b</td><td style="text-align: center;">Cv</td></tr><tr><th rowspan="2" style="text-align: left;">横配管</th><th style="text-align: left;">1（P）&rarr;2（A）</th><td style="text-align: center;">0.2</td><td style="text-align: center;">0.15</td><td style="text-align: center;">0.05</td></tr><tr><th style="text-align: left;">2（A）&rarr;3（R）</th><td style="text-align: center;">0.2</td><td style="text-align: center;">0.15</td><td style="text-align: center;">0.05</td></tr><tr><th rowspan="2" style="text-align: left;">下配管</th><th style="text-align: left;">1（P）&rarr;2（A）</th><td style="text-align: center;">0.2</td><td style="text-align: center;">0.25</td><td style="text-align: center;">0.05</td></tr><tr><th style="text-align: left;">2（A）&rarr;3（R）</th><td style="text-align: center;">0.2</td><td style="text-align: center;">0.15</td><td style="text-align: center;">0.05</td></tr><tr><th colspan="3" style="text-align: left;">給油</th><td colspan="3" style="text-align: center;">不要／給油する場合はタービン油1種（ISO VG32）</td></tr><tr><th colspan="3" style="text-align: left;">継手</th><td colspan="3" style="text-align: center;">ホースニップル付</td></tr></tbody></table><div class="m-unit"><table class="m-table"><colgroup><col style="width:9.4736842105263%;" /><col style="width:16.842105263158%;" /><col style="width:9.4736842105263%;" /><col style="width:9.4736842105263%;" /><col style="width:17.894736842105%;" /><col style="width:17.894736842105%;" /><col style="width:9.4736842105263%;" /><col style="width:9.4736842105263%;" /></colgroup><thead><tr><th rowspan="2" style="text-align: center;">-</th><th rowspan="2" style="text-align: center;">アクチュエータ</th><th rowspan="2" style="text-align: center;">配管形式</th><th rowspan="2" style="text-align: center;">ポート数</th><th colspan="2" style="text-align: center;">適用チューブ</th><th rowspan="2" style="text-align: center;">備考</th><th rowspan="2" style="text-align: center;">質量（g）</th></tr><tr><th style="text-align: center;">T0425</th><th style="text-align: center;">TU0425・T0403</th></tr></thead><tbody><tr><td rowspan="12" style="text-align: center;">機械操作</td><td rowspan="4" style="text-align: left;">基本形</td><td rowspan="2" style="text-align: center;">横配管形</td><td style="text-align: center;">3ポート</td><td style="text-align: center;">VM1000-4N-00</td><td style="text-align: center;">VM1000-4NU-00</td><td style="text-align: center;">-</td><td rowspan="4" style="text-align: center;">6</td></tr><tr><td style="text-align: center;">2ポート</td><td style="text-align: center;">VM1100-4N-00</td><td style="text-align: center;">VM1100-4NU-00</td><td style="text-align: center;">-</td></tr><tr><td rowspan="2" style="text-align: center;">下配管形</td><td style="text-align: center;">3ポート</td><td style="text-align: center;">VM1010-4N-00</td><td style="text-align: center;">VM1010-4NU-00</td><td style="text-align: center;">-</td></tr><tr><td style="text-align: center;">2ポート</td><td style="text-align: center;">VM1110-4N-00</td><td style="text-align: center;">VM1110-4NU-00</td><td style="text-align: center;">-</td></tr><tr><td rowspan="4" style="text-align: left;">ローラレバー</td><td rowspan="2" style="text-align: center;">横配管形</td><td style="text-align: center;">3ポート</td><td style="text-align: center;">VM1000-4N-01</td><td style="text-align: center;">VM1000-4NU-01</td><td style="text-align: center;">-</td><td rowspan="4" style="text-align: center;">11</td></tr><tr><td style="text-align: center;">2ポート</td><td style="text-align: center;">VM1100-4N-01</td><td style="text-align: center;">VM1100-4NU-01</td><td style="text-align: center;">-</td></tr><tr><td rowspan="2" style="text-align: center;">下配管形</td><td style="text-align: center;">3ポート</td><td style="text-align: center;">VM1010-4N-01</td><td style="text-align: center;">VM1010-4NU-01</td><td style="text-align: center;">-</td></tr><tr><td style="text-align: center;">2ポート</td><td style="text-align: center;">VM1110-4N-01</td><td style="text-align: center;">VM1110-4NU-01</td><td style="text-align: center;">-</td></tr><tr><td rowspan="4" style="text-align: left;">一方向作動ローラレバー</td><td rowspan="2" style="text-align: center;">横配管形</td><td style="text-align: center;">3ポート</td><td style="text-align: center;">VM1000-4N-02</td><td style="text-align: center;">VM1000-4NU-02</td><td style="text-align: center;">-</td><td rowspan="4" style="text-align: center;">12</td></tr><tr><td style="text-align: center;">2ポート</td><td style="text-align: center;">VM1100-4N-02</td><td style="text-align: center;">VM1100-4NU-02</td><td style="text-align: center;">-</td></tr><tr><td rowspan="2" style="text-align: center;">下配管形</td><td style="text-align: center;">3ポート</td><td style="text-align: center;">VM1010-4N-02</td><td style="text-align: center;">VM1010-4NU-02</td><td style="text-align: center;">-</td></tr><tr><td style="text-align: center;">2ポート</td><td style="text-align: center;">VM1110-4N-02</td><td style="text-align: center;">VM1110-4NU-02</td><td style="text-align: center;">-</td></tr><tr><td rowspan="16" style="text-align: center;">手動操作</td><td rowspan="4" style="text-align: left;">フリップトグル</td><td rowspan="2" style="text-align: center;">横配管形</td><td style="text-align: center;">3ポート</td><td style="text-align: center;">VM1000-4N-08</td><td style="text-align: center;">VM1000-4NU-08</td><td style="text-align: center;">-</td><td rowspan="4" style="text-align: center;">20</td></tr><tr><td style="text-align: center;">2ポート</td><td style="text-align: center;">VM1100-4N-08</td><td style="text-align: center;">VM1100-4NU-08</td><td style="text-align: center;">-</td></tr><tr><td rowspan="2" style="text-align: center;">下配管形</td><td style="text-align: center;">3ポート</td><td style="text-align: center;">VM1010-4N-08</td><td style="text-align: center;">VM1010-4NU-08</td><td style="text-align: center;">-</td></tr><tr><td style="text-align: center;">2ポート</td><td style="text-align: center;">VM1110-4N-08</td><td style="text-align: center;">VM1110-4NU-08</td><td style="text-align: center;">-</td></tr><tr><td rowspan="12" style="text-align: left;">押ボタン</td><td rowspan="2" style="text-align: center;">横配管形</td><td style="text-align: center;">3ポート</td><td style="text-align: center;">VM1000-4N-32R</td><td style="text-align: center;">VM1000-4NU-32R</td><td style="text-align: center;">赤</td><td rowspan="12" style="text-align: center;">31</td></tr><tr><td style="text-align: center;">2ポート</td><td style="text-align: center;">VM1100-4N-32R</td><td style="text-align: center;">VM1100-4NU-32R</td><td style="text-align: center;">赤</td></tr><tr><td rowspan="2" style="text-align: center;">下配管形</td><td style="text-align: center;">3ポート</td><td style="text-align: center;">VM1010-4N-32R</td><td style="text-align: center;">VM1010-4NU-32R</td><td style="text-align: center;">赤</td></tr><tr><td style="text-align: center;">2ポート</td><td style="text-align: center;">VM1110-4N-32R</td><td style="text-align: center;">VM1110-4NU-32R</td><td style="text-align: center;">赤</td></tr><tr><td rowspan="2" style="text-align: center;">横配管形</td><td style="text-align: center;">3ポート</td><td style="text-align: center;">VM1000-4N-32B</td><td style="text-align: center;">VM1000-4NU-32B</td><td style="text-align: center;">黒</td></tr><tr><td style="text-align: center;">2ポート</td><td style="text-align: center;">VM1100-4N-32B</td><td style="text-align: center;">VM1100-4NU-32B</td><td style="text-align: center;">黒</td></tr><tr><td rowspan="2" style="text-align: center;">下配管形</td><td style="text-align: center;">3ポート</td><td style="text-align: center;">VM1010-4N-32B</td><td style="text-align: center;">VM1010-4NU-32B</td><td style="text-align: center;">黒</td></tr><tr><td style="text-align: center;">2ポート</td><td style="text-align: center;">VM1110-4N-32B</td><td style="text-align: center;">VM1110-4NU-32B</td><td style="text-align: center;">黒</td></tr><tr><td rowspan="2" style="text-align: center;">横配管形</td><td style="text-align: center;">3ポート</td><td style="text-align: center;">VM1000-4N-32G</td><td style="text-align: center;">VM1000-4NU-32G</td><td style="text-align: center;">緑</td></tr><tr><td style="text-align: center;">2ポート</td><td style="text-align: center;">VM1100-4N-32G</td><td style="text-align: center;">VM1100-4NU-32G</td><td style="text-align: center;">緑</td></tr><tr><td rowspan="2" style="text-align: center;">下配管形</td><td style="text-align: center;">3ポート</td><td style="text-align: center;">VM1010-4N-32G</td><td style="text-align: center;">VM1010-4NU-32G</td><td style="text-align: center;">緑</td></tr><tr><td style="text-align: center;">2ポート</td><td style="text-align: center;">VM1110-4N-32G</td><td style="text-align: center;">VM1110-4NU-32G</td><td style="text-align: center;">緑</td></tr></tbody></table><ul class="m-notesList"><li>※ アクチュエータの交換はできません。</li></ul></div><h4 class="m-h4--wysiwyg">製品仕様</h4><table class="m-table"><colgroup><col style="width:50%;" /><col style="width:50%;" /></colgroup><thead><tr><th style="text-align: center;">全体の動き（T.T.）</th><th style="text-align: center;">2.5mm（基本形）</th></tr></thead><tbody><tr><td colspan="2" style="text-align: left;">●T.T.2.5mmのものは、基本形のみとなります。</td></tr></tbody></table><h4 class="m-h4--wysiwyg">型式表示方法</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="型番例" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221006494895/221006494895_002_20230801115856.jpg" /></div></div><h4 class="m-h4--wysiwyg">構造</h4><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="横配管形／復帰時 構造図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221006494895/221006494895_003_20230801115856.jpg" /></div><p>横配管形／復帰時</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="下配管形／復帰時 構造図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221006494895/221006494895_004_20230801115856.jpg" /></div><p>下配管形／復帰時</p></div></div></div></div><span class="u-bold">構成部品</span><table class="m-table"><colgroup><col style="width:33.333333333333%;" /><col style="width:33.333333333333%;" /><col style="width:33.333333333333%;" /></colgroup><thead><tr><th style="text-align: center;">番号</th><th style="text-align: center;">部品名称</th><th style="text-align: center;">材質</th></tr></thead><tbody><tr><td style="text-align: center;">1</td><td style="text-align: left;">ボディ</td><td style="text-align: center;">PBT</td></tr><tr><td style="text-align: center;">2</td><td style="text-align: left;">弁棒</td><td style="text-align: center;">POM</td></tr><tr><td style="text-align: center;">3</td><td style="text-align: left;">弁</td><td style="text-align: center;">NBR</td></tr><tr><td style="text-align: center;">4</td><td style="text-align: left;">リテナ</td><td style="text-align: center;">POM</td></tr><tr><td style="text-align: center;">5</td><td style="text-align: left;">弁復帰スプリング</td><td style="text-align: center;">ステンレス鋼</td></tr><tr></tr><tr></tr><tr></tr><tr></tr><tr></tr><tr></tr><tr></tr><tr></tr><tr></tr><tr></tr><tr></tr><tr></tr><tr></tr><tr></tr><tr></tr></tbody></table><table class="m-table"><colgroup><col style="width:33.333333333333%;" /><col style="width:22.222222222222%;" /><col style="width:22.222222222222%;" /><col style="width:22.222222222222%;" /></colgroup><thead><tr><th style="text-align: center;">番号</th><th style="text-align: center;">部品名称</th><th style="text-align: center;">材質</th><th style="text-align: center;">備考</th></tr></thead><tbody><tr><td style="text-align: center;">6</td><td style="text-align: left;">レバー復帰スプリング</td><td style="text-align: center;">ステンレス鋼</td><td style="text-align: center;">-</td></tr><tr><td style="text-align: center;">7</td><td style="text-align: left;">プランジャ</td><td style="text-align: center;">POM</td><td style="text-align: center;">T.T.=2.5mmのみ ねじ付</td></tr><tr><td style="text-align: center;">8</td><td style="text-align: left;">レバー</td><td style="text-align: center;">ステンレス鋼</td><td style="text-align: center;">-</td></tr><tr><td style="text-align: center;">9</td><td style="text-align: left;">パッキン</td><td style="text-align: center;">NBR</td><td style="text-align: center;">-</td></tr><tr><td style="text-align: center;">10</td><td style="text-align: left;">Oリング</td><td style="text-align: center;">NBR</td><td style="text-align: center;">-</td></tr></tbody></table><h4 class="m-h4--wysiwyg">横配管</h4><table class="m-table"><colgroup><col style="width:16.666666666667%;" /><col style="width:16.666666666667%;" /><col style="width:33.333333333333%;" /><col style="width:33.333333333333%;" /></colgroup><thead><tr><th colspan="2" rowspan="2" style="text-align: center;">-</th><th colspan="2" style="text-align: center;">適用チューブ</th></tr><tr><th style="text-align: center;">T0425</th><th style="text-align: center;">TU0425・T0403・TS0425</th></tr><tr><th rowspan="2" style="text-align: center;">横配管形</th><th style="text-align: center;">3ポート</th><th style="text-align: center;">VM1000-4N-00</th><th style="text-align: center;">VM1000-4NU-00</th></tr><tr><th style="text-align: center;">2ポート</th><th style="text-align: center;">VM1100-4N-00</th><th style="text-align: center;">VM1100-4NU-00</th></tr></thead><tbody><tr><td colspan="2" style="text-align: center;">※F.O.F.</td><td colspan="2" style="text-align: center;">6N</td></tr><tr><td colspan="2" style="text-align: center;">P.T.</td><td colspan="2" style="text-align: center;">2.5mm［2mm］</td></tr><tr><td colspan="2" style="text-align: center;">O.T.</td><td colspan="2" style="text-align: center;">2.3mm［0.5mm］</td></tr><tr><td colspan="2" style="text-align: center;">T.T.</td><td colspan="2" style="text-align: center;">4.8mm［2.5mm］</td></tr></tbody></table><ul class="m-notesList"><li>※ 0.5MPa時</li><li>※ ［　］内寸法は、T.T.=2.5mmの場合を示します</li></ul><h4 class="m-h4--wysiwyg">下配管</h4><table class="m-table"><colgroup><col style="width:16.666666666667%;" /><col style="width:16.666666666667%;" /><col style="width:33.333333333333%;" /><col style="width:33.333333333333%;" /></colgroup><thead><tr><th colspan="2" rowspan="2" style="text-align: center;">-</th><th colspan="2" style="text-align: center;">適用チューブ</th></tr><tr><th style="text-align: center;">T0425</th><th style="text-align: center;">TU0425・T0403・TS0425</th></tr><tr><th rowspan="2" style="text-align: center;">下配管形</th><th style="text-align: center;">3ポート</th><th style="text-align: center;">VM1000-4N-00</th><th style="text-align: center;">VM1000-4NU-00</th></tr><tr><th style="text-align: center;">2ポート</th><th style="text-align: center;">VM1100-4N-00</th><th style="text-align: center;">VM1100-4NU-00</th></tr></thead><tbody><tr><td colspan="2" style="text-align: center;">※F.O.F.</td><td colspan="2" style="text-align: center;">6N</td></tr><tr><td colspan="2" style="text-align: center;">P.T.</td><td colspan="2" style="text-align: center;">2.5mm</td></tr><tr><td colspan="2" style="text-align: center;">O.T.</td><td colspan="2" style="text-align: center;">2.3mm［0.5mm］</td></tr><tr><td colspan="2" style="text-align: center;">T.T.</td><td colspan="2" style="text-align: center;">4.8mm［2.5mm］</td></tr></tbody></table><ul class="m-notesList"><li>※ 0.5MPa時</li><li>※ ［　］内寸法は、T.T.=2.5mmの場合を示します</li></ul>
