鍋屋バイテック

UZBF チューブラ取っ手

カタログ

通常単価(税別): 5,190円～13,038円

税込単価: 5,709円～14,342円

通常出荷日：4日目～9日目

【特長】・前傾タイプです。・取りつけ寸法L1は、180mm-1000mmのワイドバリエーションです。・...

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

通常出荷日：4 日目

未確定：候補が62型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

末尾記号	パイプ	ブラケット
AL	アルマイト処理（シルバー）	つや消し黒
ES	アルマイト処理（シルバー）	つや消しシルバー
BK	静電塗装（つや消し黒）	つや消し黒

材質・仕上げ

-	UZBF-AL／UZBF-ES	UZBF-BK
パイプ	アルミニウム合金アルマイト処理（シルバー）	アルミニウム合金静電塗装（つや消し黒）
カバーキャップ	ナイロン6（ライトグレー）	ナイロン6（ライトグレー）
ブラケット	亜鉛ダイカスト静電塗装（各色）	亜鉛ダイカスト静電塗装（つや消し黒）
タッピンねじ	スティール三価クロメート処理	スティール三価クロメート処理
六角穴付きボルト（ねじ付属サービス）	SUSXM7	SUSXM7

規格表

単位：mm

型番	A	L₁	D	H	h	L	L₂	Lf	M	W	W₁	許容荷重^※1 （N）	質量（g）	ねじ付属サービスねじサイズ
UZBF-20-180	20	180	24	54	32	192	168	12	M6	54	42	1,000	213	M6×12
UZBF-20-200	20	200	24	54	32	212	188	12	M6	54	42	1,000	220	M6×12
UZBF-20-250	20	250	24	54	32	262	238	12	M6	54	42	1,000	237	M6×12
UZBF-20-300	20	300	24	54	32	312	288	12	M6	54	42	1,000	254	M6×12
UZBF-20-350	20	350	24	54	32	362	338	12	M6	54	42	1,000	271	M6×12
UZBF-20-400	20	400	24	54	32	412	388	12	M6	54	42	1,000	288	M6×12
UZBF-28-200	28	200	25	66	36	214	186	15	M8	66	50	1,000	412	M8×16
UZBF-28-250	28	250	25	66	36	264	236	15	M8	66	50	1,000	436	M8×16
UZBF-28-300	28	300	25	66	36	314	286	15	M8	66	50	1,000	460	M8×16
UZBF-28-350	28	350	25	66	36	364	336	15	M8	66	50	1,000	484	M8×16
UZBF-28-400	28	400	25	66	36	414	386	15	M8	66	50	1,000	508	M8×16
UZBF-28-500	28	500	25	66	36	514	486	15	M8	66	50	1,000	556	M8×16
UZBF-28-600	28	600	25	66	36	614	586	15	M8	66	50	1,000	604	M8×16
UZBF-28-1000	28	1,000	25	66	36	1,014	986	15	M8	66	50	1,000	796	M8×16
UZBF-30-200	30	200	27	68	36	217	183	15	M8	68	51	1,000	428	M8×16
UZBF-30-300	30	300	27	68	36	317	283	15	M8	68	51	1,000	484	M8×16
UZBF-30-350	30	350	27	68	36	367	333	15	M8	68	51	1,000	512	M8×16
UZBF-30-400	30	400	27	68	36	417	383	15	M8	68	51	1,000	540	M8×16
UZBF-30-500	30	500	27	68	36	517	483	15	M8	68	51	1,000	596	M8×16
UZBF-30-600	30	600	27	68	36	617	583	15	M8	68	51	1,000	652	M8×16
UZBF-30-1000	30	1,000	27	68	36	1,017	983	15	M8	68	51	1,000	876	M8×16

*1：人の手で使用する許容荷重です。

商品特長詳細

取りつけ寸法L₁の変更方法

ご購入後に取りつけ寸法L₁を次の方法で変更することもできます。
（1）カバーキャップを取りはずし、タッピンねじをゆるめてパイプからブラケットを取りはずします。
（2）パイプをご希望の長さに切断します。
　パイプの長さはL₁-αとしてください。パイプをどの位置で切断しても、タッピンねじ用の下穴があります。
（3）再度タッピンねじでパイプとブラケットを固定し、カバーキャップをブラケットに取りつけて完了です。

-	α（mm）
UZBF-20	6
UZBF-28	8
UZBF-30	11

型番リスト

表示件数

型番

取付ピッチ【範囲選択】

(mm)

ピッチ

(mm)

取付高さ【範囲選択】

(mm)

高さ

(mm)

グリップ太さ【範囲選択】

(mm)

グリップ太さ

(mm)

本体表面処理

長さ

(mm)

幅

(mm)

取付部深さ

(mm)

色

ねじの呼び

RoHS2（10物質）?

最小発注数量

151～200	180	50.1～55	54	15.1～20	20	アルマイト	192	54	12	パイプ：シルバー/ブラケット：つや消し黒	M6	対応	1個
151～200	180	50.1～55	54	15.1～20	20	静電塗装	192	54	12	パイプ：つや消し黒/ブラケット：つや消し黒	M6	対応	1個
151～200	180	50.1～55	54	15.1～20	20	アルマイト	192	54	12	パイプ：シルバー/ブラケット：つや消しシルバー	M6	-	1個
151～200	200	50.1～55	54	15.1～20	20	アルマイト	212	54	12	パイプ：シルバー/ブラケット：つや消し黒	M6	対応	1個
151～200	200	50.1～55	54	15.1～20	20	静電塗装	212	54	12	パイプ：つや消し黒/ブラケット：つや消し黒	M6	対応	1個
151～200	200	50.1～55	54	15.1～20	20	アルマイト	212	54	12	パイプ：シルバー/ブラケット：つや消しシルバー	M6	対応	1個
201～300	250	50.1～55	54	15.1～20	20	アルマイト	262	54	12	パイプ：シルバー/ブラケット：つや消し黒	M6	対応	1個
201～300	250	50.1～55	54	15.1～20	20	静電塗装	262	54	12	パイプ：つや消し黒/ブラケット：つや消し黒	M6	対応	1個
201～300	250	50.1～55	54	15.1～20	20	アルマイト	262	54	12	パイプ：シルバー/ブラケット：つや消しシルバー	M6	対応	1個
201～300	300	50.1～55	54	15.1～20	20	アルマイト	312	54	12	パイプ：シルバー/ブラケット：つや消し黒	M6	対応	1個
201～300	300	50.1～55	54	15.1～20	20	静電塗装	312	54	12	パイプ：つや消し黒/ブラケット：つや消し黒	M6	対応	1個
201～300	300	50.1～55	54	15.1～20	20	アルマイト	312	54	12	パイプ：シルバー/ブラケット：つや消しシルバー	M6	対応	1個
301～	350	50.1～55	54	15.1～20	20	アルマイト	362	54	12	パイプ：シルバー/ブラケット：つや消し黒	M6	対応	1個
301～	350	50.1～55	54	15.1～20	20	静電塗装	362	54	12	パイプ：つや消し黒/ブラケット：つや消し黒	M6	対応	1個
301～	350	50.1～55	54	15.1～20	20	アルマイト	362	54	12	パイプ：シルバー/ブラケット：つや消しシルバー	M6	対応	1個
301～	400	50.1～55	54	15.1～20	20	アルマイト	412	54	12	パイプ：シルバー/ブラケット：つや消し黒	M6	対応	1個
301～	400	50.1～55	54	15.1～20	20	静電塗装	412	54	12	パイプ：つや消し黒/ブラケット：つや消し黒	M6	対応	1個
301～	400	50.1～55	54	15.1～20	20	アルマイト	412	54	12	パイプ：シルバー/ブラケット：つや消しシルバー	M6	対応	1個
301～	1000	55.1～70	66	25.1～30	28	アルマイト	1014	66	15	パイプ：シルバー/ブラケット：つや消し黒	M8	対応	1個
301～	1000	55.1～70	66	25.1～30	28	静電塗装	1014	66	15	パイプ：つや消し黒/ブラケット：つや消し黒	M8	対応	1個
301～	1000	55.1～70	66	25.1～30	28	アルマイト	1014	66	15	パイプ：シルバー/ブラケット：つや消しシルバー	M8	対応	1個
151～200	200	55.1～70	66	25.1～30	28	アルマイト	214	66	15	パイプ：シルバー/ブラケット：つや消し黒	M8	対応	1個
151～200	200	55.1～70	66	25.1～30	28	静電塗装	214	66	15	パイプ：つや消し黒/ブラケット：つや消し黒	M8	対応	1個
151～200	200	55.1～70	66	25.1～30	28	アルマイト	214	66	15	パイプ：シルバー/ブラケット：つや消しシルバー	M8	対応	1個
201～300	250	55.1～70	66	25.1～30	28	アルマイト	264	66	15	パイプ：シルバー/ブラケット：つや消し黒	M8	対応	1個
201～300	250	55.1～70	66	25.1～30	28	静電塗装	264	66	15	パイプ：つや消し黒/ブラケット：つや消し黒	M8	対応	1個
201～300	250	55.1～70	66	25.1～30	28	アルマイト	264	66	15	パイプ：シルバー/ブラケット：つや消しシルバー	M8	対応	1個
201～300	300	55.1～70	66	25.1～30	28	アルマイト	314	66	15	パイプ：シルバー/ブラケット：つや消し黒	M8	対応	1個
201～300	300	55.1～70	66	25.1～30	28	アルマイト	314	66	15	パイプ：シルバー/ブラケット：つや消しシルバー	M8	対応	1個
301～	350	55.1～70	66	25.1～30	28	アルマイト	364	66	15	パイプ：シルバー/ブラケット：つや消し黒	M8	対応	1個
301～	350	55.1～70	66	25.1～30	28	静電塗装	364	66	15	パイプ：つや消し黒/ブラケット：つや消し黒	M8	対応	1個
301～	350	55.1～70	66	25.1～30	28	アルマイト	364	66	15	パイプ：シルバー/ブラケット：つや消しシルバー	M8	対応	1個
301～	400	55.1～70	66	25.1～30	28	アルマイト	414	66	15	パイプ：シルバー/ブラケット：つや消し黒	M8	対応	1個
301～	400	55.1～70	66	25.1～30	28	静電塗装	414	66	15	パイプ：つや消し黒/ブラケット：つや消し黒	M8	対応	1個
301～	400	55.1～70	66	25.1～30	28	アルマイト	414	66	15	パイプ：シルバー/ブラケット：つや消しシルバー	M8	対応	1個
301～	500	55.1～70	66	25.1～30	28	アルマイト	514	66	15	パイプ：シルバー/ブラケット：つや消し黒	M8	対応	1個
301～	500	55.1～70	66	25.1～30	28	静電塗装	514	66	15	パイプ：つや消し黒/ブラケット：つや消し黒	M8	対応	1個
301～	500	55.1～70	66	25.1～30	28	アルマイト	514	66	15	パイプ：シルバー/ブラケット：つや消しシルバー	M8	対応	1個
301～	600	55.1～70	66	25.1～30	28	アルマイト	614	66	15	パイプ：シルバー/ブラケット：つや消し黒	M8	対応	1個
301～	600	55.1～70	66	25.1～30	28	静電塗装	614	66	15	パイプ：つや消し黒/ブラケット：つや消し黒	M8	対応	1個
301～	600	55.1～70	66	25.1～30	28	アルマイト	614	66	15	パイプ：シルバー/ブラケット：つや消しシルバー	M8	対応	1個
301～	1000	55.1～70	68	25.1～30	30	アルマイト	1017	68	15	パイプ：シルバー/ブラケット：つや消し黒	M8	対応	1個
301～	1000	55.1～70	68	25.1～30	30	静電塗装	1017	68	15	パイプ：つや消し黒/ブラケット：つや消し黒	M8	対応	1個
301～	1000	55.1～70	68	25.1～30	30	アルマイト	1017	68	15	パイプ：シルバー/ブラケット：つや消しシルバー	M8	対応	1個
151～200	200	55.1～70	68	25.1～30	30	アルマイト	217	68	15	パイプ：シルバー/ブラケット：つや消し黒	M8	対応	1個
151～200	200	55.1～70	68	25.1～30	30	静電塗装	217	68	15	パイプ：つや消し黒/ブラケット：つや消し黒	M8	対応	1個
151～200	200	55.1～70	68	25.1～30	30	アルマイト	217	68	15	パイプ：シルバー/ブラケット：つや消しシルバー	M8	対応	1個
201～300	300	55.1～70	68	25.1～30	30	アルマイト	317	68	15	パイプ：シルバー/ブラケット：つや消し黒	M8	対応	1個
201～300	300	55.1～70	68	25.1～30	30	静電塗装	317	68	15	パイプ：つや消し黒/ブラケット：つや消し黒	M8	対応	1個
201～300	300	55.1～70	68	25.1～30	30	アルマイト	317	68	15	パイプ：シルバー/ブラケット：つや消しシルバー	M8	対応	1個
301～	350	55.1～70	68	25.1～30	30	アルマイト	367	68	15	パイプ：シルバー/ブラケット：つや消し黒	M8	対応	1個
301～	350	55.1～70	68	25.1～30	30	静電塗装	367	68	15	パイプ：つや消し黒/ブラケット：つや消し黒	M8	対応	1個
301～	350	55.1～70	68	25.1～30	30	アルマイト	367	68	15	パイプ：シルバー/ブラケット：つや消しシルバー	M8	対応	1個
301～	400	55.1～70	68	25.1～30	30	アルマイト	417	68	15	パイプ：シルバー/ブラケット：つや消し黒	M8	対応	1個
301～	400	55.1～70	68	25.1～30	30	静電塗装	417	68	15	パイプ：つや消し黒/ブラケット：つや消し黒	M8	対応	1個
301～	400	55.1～70	68	25.1～30	30	アルマイト	417	68	15	パイプ：シルバー/ブラケット：つや消しシルバー	M8	対応	1個
301～	500	55.1～70	68	25.1～30	30	アルマイト	517	68	15	パイプ：シルバー/ブラケット：つや消し黒	M8	対応	1個
301～	500	55.1～70	68	25.1～30	30	静電塗装	517	68	15	パイプ：つや消し黒/ブラケット：つや消し黒	M8	対応	1個
301～	500	55.1～70	68	25.1～30	30	アルマイト	517	68	15	パイプ：シルバー/ブラケット：つや消しシルバー	M8	対応	1個
301～	600	55.1～70	68	25.1～30	30	アルマイト	617	68	15	パイプ：シルバー/ブラケット：つや消し黒	M8	対応	1個

通常単価(税別) (税込単価)	通常出荷日

5,190円 ( 5,709円 )	4日目
5,190円 ( 5,709円 )	4日目
5,240円 ( 5,764円 )	9日目
5,308円 ( 5,839円 )	4日目
5,332円 ( 5,865円 )	4日目
5,332円 ( 5,865円 )	4日目
5,552円 ( 6,107円 )	4日目
5,552円 ( 6,107円 )	4日目
5,552円 ( 6,107円 )	4日目
5,784円 ( 6,362円 )	4日目
5,784円 ( 6,362円 )	4日目
5,784円 ( 6,362円 )	4日目
5,905円 ( 6,496円 )	4日目
5,905円 ( 6,496円 )	4日目
5,905円 ( 6,496円 )	4日目
6,407円 ( 7,048円 )	4日目
6,377円 ( 7,015円 )	4日目
6,614円 ( 7,275円 )	4日目
10,701円 ( 11,771円 )	4日目
10,701円 ( 11,771円 )	4日目
10,701円 ( 11,771円 )	4日目
5,315円 ( 5,847円 )	4日目
5,315円 ( 5,847円 )	4日目
5,315円 ( 5,847円 )	4日目
5,658円 ( 6,224円 )	4日目
5,658円 ( 6,224円 )	4日目
5,658円 ( 6,224円 )	4日目
5,782円 ( 6,360円 )	4日目
5,782円 ( 6,360円 )	4日目
6,138円 ( 6,752円 )	4日目
6,138円 ( 6,752円 )	4日目
6,138円 ( 6,752円 )	4日目
6,374円 ( 7,011円 )	4日目
6,374円 ( 7,011円 )	4日目
6,374円 ( 7,011円 )	4日目
7,230円 ( 7,953円 )	4日目
7,197円 ( 7,917円 )	4日目
7,230円 ( 7,953円 )	4日目
7,791円 ( 8,570円 )	4日目
7,786円 ( 8,565円 )	4日目
7,786円 ( 8,565円 )	4日目
12,635円 ( 13,899円 )	4日目
13,038円 ( 14,342円 )	4日目
12,635円 ( 13,899円 )	4日目
6,492円 ( 7,141円 )	4日目
6,492円 ( 7,141円 )	4日目
6,492円 ( 7,141円 )	4日目
7,232円 ( 7,955円 )	4日目
7,232円 ( 7,955円 )	4日目
7,232円 ( 7,955円 )	4日目
7,471円 ( 8,218円 )	4日目
7,471円 ( 8,218円 )	4日目
7,471円 ( 8,218円 )	4日目
7,792円 ( 8,571円 )	4日目
7,792円 ( 8,571円 )	4日目
7,792円 ( 8,571円 )	4日目
8,266円 ( 9,093円 )	4日目
8,266円 ( 9,093円 )	4日目
8,304円 ( 9,134円 )	4日目
9,192円 ( 10,111円 )	4日目

基本情報

基本情報

【特長】
・前傾タイプです。
・取りつけ寸法L1は、180mm-1000mmのワイドバリエーションです。
・中空パイプを使用。軽量です。
・品番の末尾記号により、パイプの表面処理およびブラケットの色が選択できます。

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

商品TOP

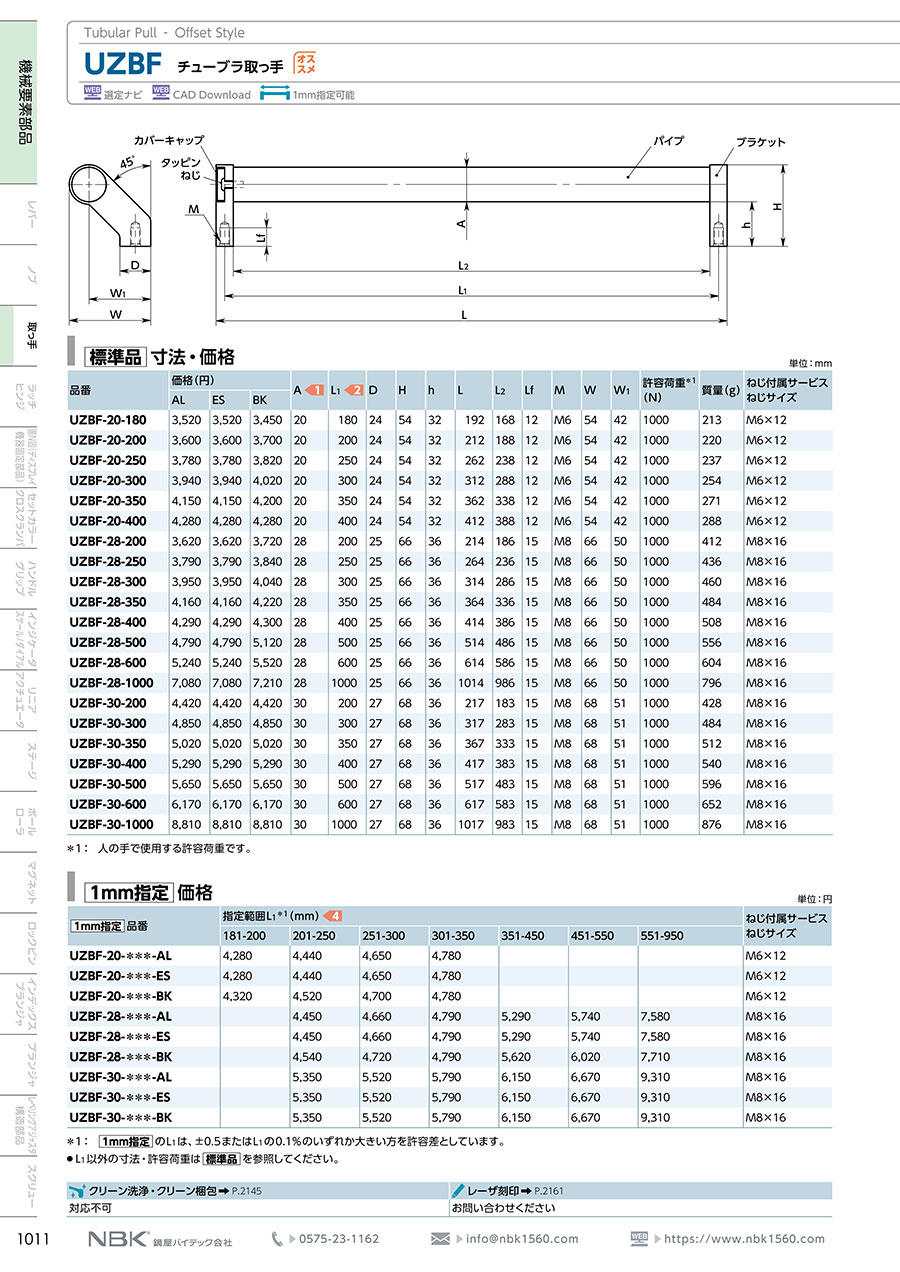

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
