鍋屋バイテック

UECMS/UECFS チューブラ取っ手

カタログ

通常単価(税別): 13,493円～30,305円

税込単価: 14,842円～33,336円

通常出荷日：4日目～18日目

【特長】・ステンレス製の中空取っ手。・耐蝕性にすぐれています。・マウンティングスタッドを使用して前面か...

よく一緒に見られています

鍋屋バイテック

通常出荷日：4 日目～

よく一緒に見られています

鍋屋バイテック

通常出荷日：4 日目

未確定：候補が35型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

UECMS おねじ

UECFS めねじ

製品仕様

材質・仕上げ

●商品記号により、おねじ・めねじが選択できます。

UECMS：おねじ
UECMS：めねじ

●キャップ材種は２種類。
型番の末尾記号により選択できます。

末尾記号K：プラスティックキャップ
末尾記号E：ステンレスキャップ

商品記号により、おねじ・めねじが選択できます。

-	UECMS-K おねじ	UECMS-E おねじ	UECFS-K めねじ	UECFS-E めねじ
取っ手部	SUS304	SUS304	SUS304	SUS304
カバーキャップ	ナイロン6（つや消し黒）	SUS304	ナイロン6（つや消し黒）	SUS304
マウンティングスタッド	SUS304	SUS304	-	-
グラブスクリュー	SUS304	SUS304	-	-
六角穴付きボルト（ねじ付属サービス）	-	-	SUSXM7	SUSXM7

規格表

単位：mm

型番	A	L₁	B	H	h	L	Lm	M	許容荷重^※1 （N）	質量（g）
UECMS-30-200-M8	30	200	20	75	45	265	15	M8	1,000	495-585
UECMS-30-250-M8	30	250	20	75	45	315	15	M8	1,000	540-635
UECMS-30-300-M8	30	300	20	75	45	365	15	M8	1,000	585-685
UECMS-30-400-M8	30	400	20	75	45	465	15	M8	1,000	675-785
UECMS-30-500-M8	30	500	20	75	45	565	15	M8	1,000	765-885
UECMS-30-600-M8	30	600	20	75	45	665	15	M8	1,000	855-985

単位：mm

型番	A	L₁	B	H	h	L	Lm	M	許容荷重^※1 （N）	質量（g）	ねじ付属サービスねじサイズ
UECFS-30-200-M6	30	200	20	75	45	265	15	M6	1,000	485-575	M6×16
UECFS-30-200-M8	30	200	20	75	45	265	15	M8	1,000	475-565	M8×16
UECFS-30-250-M6	30	250	20	75	45	315	15	M6	1,000	530-625	M6×16
UECFS-30-250-M8	30	250	20	75	45	315	15	M8	1,000	520-615	M8×16
UECFS-30-300-M6	30	300	20	75	45	365	15	M6	1,000	575-675	M6×16
UECFS-30-300-M8	30	300	20	75	45	365	15	M8	1,000	565-665	M8×16
UECFS-30-400-M6	30	400	20	75	45	465	15	M6	1,000	665-775	M6×16
UECFS-30-400-M8	30	400	20	75	45	465	15	M8	1,000	655-765	M8×16
UECFS-30-500-M6	30	500	20	75	45	565	15	M6	1,000	755-875	M6×16
UECFS-30-500-M8	30	500	20	75	45	565	15	M8	1,000	745-865	M8×16
UECFS-30-600-M6	30	600	20	75	45	665	15	M6	1,000	845-975	M6×16
UECFS-30-600-M8	30	600	20	75	45	665	15	M8	1,000	835-965	M8×16

※1：人の手で使用する許容荷重です。

使用例

UECMSの取りつけ方法

（1）機械・装置にマウンティングスタッドを取りつけてください。

（2）マウンティングスタッドに取っ手本体を取りつけ、グラブスクリューで
固定してください。

取っ手取りつけ方法

UECMS（おねじ）とUECFS（めねじ）を組み合わせて、扉の両面に取っ手を取りつけることができます。
扉の厚さは5mm以下にしてください。

型番リスト

表示件数

型番

取付方法

取付ピッチ【範囲選択】

(mm)

ピッチ

(mm)

長さ

(mm)

色

詳細タイプ

ねじの呼び

RoHS2（10物質）?

最小発注数量

めねじ	151～200	200	265	なし	ステンレスキャップ付き	M6	対応	1個
めねじ	151～200	200	265	つや消し黒	プラスティックキャップ付き	M6	対応	1個
めねじ	151～200	200	265	なし	ステンレスキャップ付き	M8	対応	1個
めねじ	151～200	200	265	つや消し黒	プラスティックキャップ付き	M8	対応	1個
めねじ	201～300	250	315	なし	ステンレスキャップ付き	M6	対応	1個
めねじ	201～300	250	315	つや消し黒	プラスティックキャップ付き	M6	対応	1個
めねじ	201～300	250	315	なし	ステンレスキャップ付き	M8	対応	1個
めねじ	201～300	250	315	つや消し黒	プラスティックキャップ付き	M8	対応	1個
めねじ	201～300	300	365	つや消し黒	プラスティックキャップ付き	M6	対応	1個
めねじ	201～300	300	365	なし	ステンレスキャップ付き	M8	対応	1個
めねじ	201～300	300	365	つや消し黒	プラスティックキャップ付き	M8	対応	1個
めねじ	301～	400	465	なし	ステンレスキャップ付き	M6	対応	1個
めねじ	301～	400	465	つや消し黒	プラスティックキャップ付き	M6	対応	1個
めねじ	301～	400	465	なし	ステンレスキャップ付き	M8	対応	1個
めねじ	301～	400	465	つや消し黒	プラスティックキャップ付き	M8	対応	1個
めねじ	301～	500	565	なし	ステンレスキャップ付き	M6	対応	1個
めねじ	301～	500	565	つや消し黒	プラスティックキャップ付き	M6	対応	1個
めねじ	301～	500	565	なし	ステンレスキャップ付き	M8	対応	1個
めねじ	301～	500	565	つや消し黒	プラスティックキャップ付き	M8	対応	1個
めねじ	301～	600	665	なし	ステンレスキャップ付き	M6	対応	1個
めねじ	301～	600	665	つや消し黒	プラスティックキャップ付き	M6	対応	1個
めねじ	301～	600	665	なし	ステンレスキャップ付き	M8	対応	1個
めねじ	301～	600	665	つや消し黒	プラスティックキャップ付き	M8	対応	1個
おねじ	151～200	200	265	なし	ステンレスキャップ付き	M8	対応	1個
おねじ	151～200	200	265	つや消し黒	プラスティックキャップ付き	M8	対応	1個
おねじ	201～300	250	315	なし	ステンレスキャップ付き	M8	対応	1個
おねじ	201～300	250	315	つや消し黒	プラスティックキャップ付き	M8	対応	1個
おねじ	201～300	300	365	なし	ステンレスキャップ付き	M8	対応	1個
おねじ	201～300	300	365	つや消し黒	プラスティックキャップ付き	M8	対応	1個
おねじ	301～	400	465	なし	ステンレスキャップ付き	M8	対応	1個
おねじ	301～	400	465	つや消し黒	プラスティックキャップ付き	M8	対応	1個
おねじ	301～	500	565	なし	ステンレスキャップ付き	M8	対応	1個
おねじ	301～	500	565	つや消し黒	プラスティックキャップ付き	M8	対応	1個
おねじ	301～	600	665	なし	ステンレスキャップ付き	M8	対応	1個
おねじ	301～	600	665	つや消し黒	プラスティックキャップ付き	M8	対応	1個

通常単価(税別) (税込単価)	通常出荷日

20,808円 ( 22,889円 )	18日目
13,493円 ( 14,842円 )	18日目
20,808円 ( 22,889円 )	18日目
13,493円 ( 14,842円 )	18日目
21,280円 ( 23,408円 )	18日目
14,060円 ( 15,466円 )	18日目
21,280円 ( 23,408円 )	18日目
14,060円 ( 15,466円 )	18日目
14,250円 ( 15,675円 )	18日目
21,568円 ( 23,725円 )	18日目
14,250円 ( 15,675円 )	18日目
22,423円 ( 24,665円 )	18日目
15,105円 ( 16,616円 )	18日目
20,315円 ( 22,347円 )	4日目
15,105円 ( 16,616円 )	18日目
22,895円 ( 25,185円 )	18日目
15,769円 ( 17,346円 )	18日目
22,895円 ( 25,185円 )	18日目
15,769円 ( 17,346円 )	18日目
23,943円 ( 26,337円 )	18日目
16,435円 ( 18,079円 )	18日目
23,943円 ( 26,337円 )	18日目
17,930円 ( 19,723円 )	4日目
26,980円 ( 29,678円 )	18日目
19,759円 ( 21,735円 )	18日目
27,550円 ( 30,305円 )	18日目
20,139円 ( 22,153円 )	18日目
27,739円 ( 30,513円 )	18日目
20,330円 ( 22,363円 )	18日目
28,405円 ( 31,246円 )	18日目
20,995円 ( 23,095円 )	18日目
29,259円 ( 32,185円 )	18日目
21,755円 ( 23,931円 )	18日目
30,305円 ( 33,336円 )	18日目
22,800円 ( 25,080円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・ステンレス製の中空取っ手。
・耐蝕性にすぐれています。
・マウンティングスタッドを使用して前面から取りつけることができます。
・UECMSには全商品に取りつけ用のマウンティングスタッドとグラブスクリューが付属しています。
・UECFSはM6・M8のめねじが選択できます。
・キャップ材質は2種類。

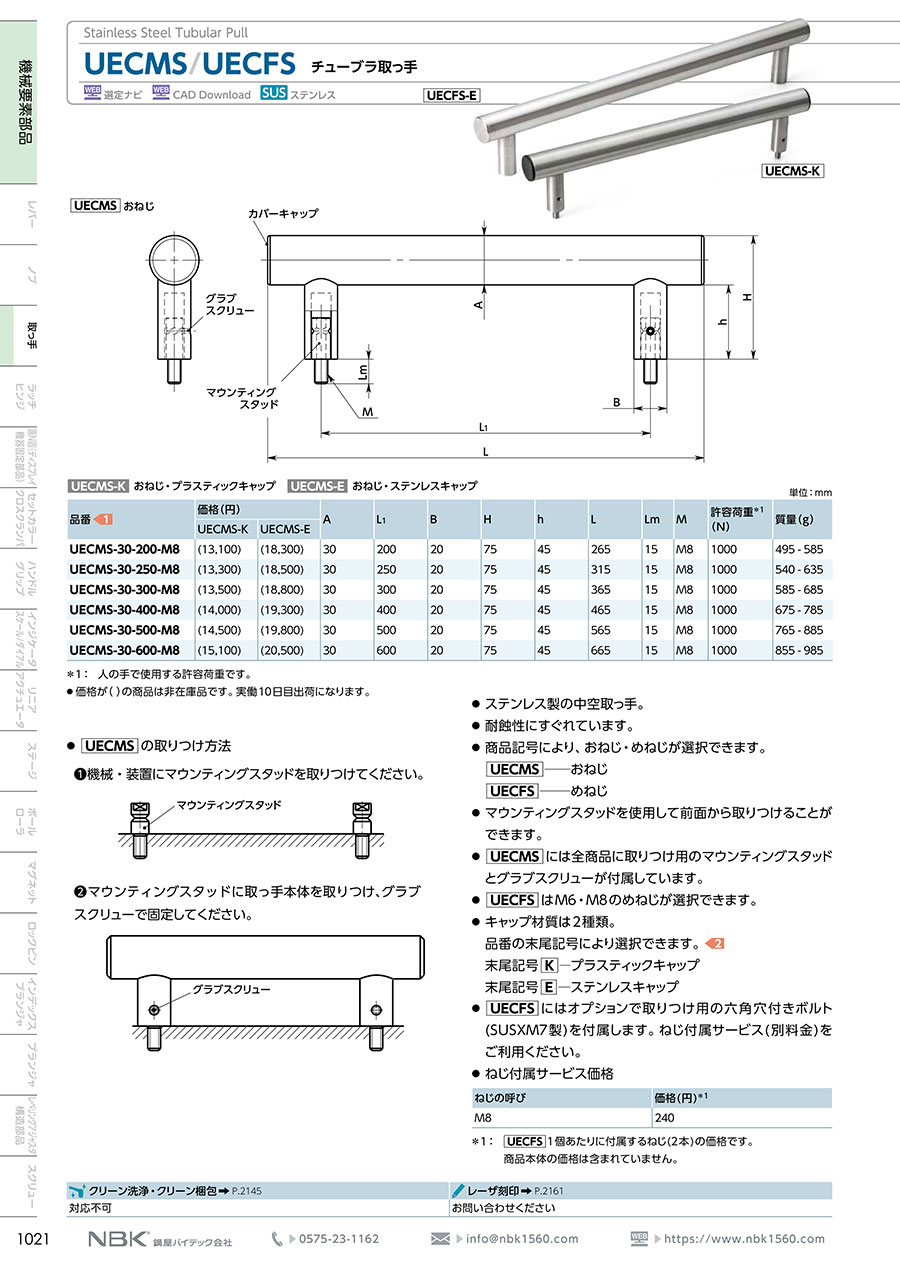

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
