鍋屋バイテック

UBLF アルミ取っ手

カタログ |

通常単価(税別): 7,447円～27,550円

税込単価: 8,192円～30,305円

通常出荷日：4日目～18日目

【特長】・握りやすく、デザイン性にすぐれた取っ手。工作機械の扉などの用途に適しています。・取りつけ寸法...

よく一緒に見られています

鍋屋バイテック

通常出荷日：4 日目

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

末尾記号	表面処理
AL	アルマイト処理
BK	静電塗装（つや消し黒）

材質・仕上げ

-	UBLF-AL	UBLF-BK
本体	アルミニウム合金アルマイト処理	アルミニウム合金静電塗装（つや消し黒）
六角穴付きボルト（ねじ付属サービス）	SUSXM7	SUSXM7

規格表

単位：mm

型番	A	L₁	H	h	L	Lf	M	許容荷重^※1 （N）	質量（g）	ねじ付属サービスねじサイズ
UBLF-28-250	28	250	63	45	290	10	M8	1,000	327	M8×12
UBLF-28-300	28	300	63	45	340	10	M8	1,000	382	M8×12
UBLF-28-400	28	400	63	45	440	10	M8	1,000	488	M8×12
UBLF-36-300	36	300	71	45	355	14	M10	1,000	723	M10×16
UBLF-36-400	36	400	71	45	455	14	M10	1,000	923	M10×16
UBLF-36-500	36	500	71	45	555	14	M10	1,000	1,125	M10×16
UBLF-36-600	36	600	71	45	655	14	M10	1,000	1,331	M10×16
UBLF-36-800	36	800	71	45	855	14	M10	1,000	1,730	M10×16

※1：人の手で使用する許容荷重です。

型番リスト

表示件数

型番

取付ピッチ【範囲選択】

(mm)

ピッチ

(mm)

取付高さ【範囲選択】

(mm)

高さ

(mm)

本体表面処理

長さ

(mm)

幅

(mm)

取付部深さ

(mm)

色

ねじの呼び

RoHS?

最小発注数量

201～300	250	55.1～70	63	アルマイト	290	28	10	なし	M8	10	1個
201～300	250	55.1～70	63	静電塗装	290	28	10	つや消し黒	M8	10	1個
201～300	300	55.1～70	63	アルマイト	340	28	10	なし	M8	10	1個
201～300	300	55.1～70	63	静電塗装	340	28	10	つや消し黒	M8	10	1個
301～	400	55.1～70	63	アルマイト	440	28	10	なし	M8	10	1個
301～	400	55.1～70	63	静電塗装	440	28	10	つや消し黒	M8	10	1個
201～300	300	70.1～	71	アルマイト	355	36	14	なし	M10	10	1個
201～300	300	70.1～	71	静電塗装	355	36	14	つや消し黒	M10	10	1個
301～	400	70.1～	71	アルマイト	455	36	14	なし	M10	10	1個
301～	400	70.1～	71	静電塗装	455	36	14	つや消し黒	M10	10	1個
301～	500	70.1～	71	アルマイト	555	36	14	なし	M10	10	1個
301～	500	70.1～	71	静電塗装	555	36	14	つや消し黒	M10	10	1個
301～	600	70.1～	71	アルマイト	655	36	14	なし	M10	10	1個
301～	600	70.1～	71	静電塗装	655	36	14	つや消し黒	M10	10	1個
301～	800	70.1～	71	アルマイト	855	36	14	なし	M10	10	1個
301～	800	70.1～	71	静電塗装	855	36	14	つや消し黒	M10	10	1個

通常単価(税別) (税込単価)	通常出荷日

11,302円 ( 12,432円 )	18日目
7,447円 ( 8,192円 )	18日目
12,102円 ( 13,312円 )	18日目
8,231円 ( 9,054円 )	18日目
13,398円 ( 14,738円 )	18日目
8,498円 ( 9,348円 )	18日目
17,300円 ( 19,030円 )	18日目
12,350円 ( 13,585円 )	18日目
19,499円 ( 21,449円 )	18日目
14,999円 ( 16,499円 )	18日目
22,600円 ( 24,860円 )	18日目
17,400円 ( 19,140円 )	18日目
25,175円 ( 27,693円 )	4日目
19,665円 ( 21,632円 )	18日目
27,550円 ( 30,305円 )	18日目
20,425円 ( 22,468円 )	18日目

詳細情報

基本情報

基本情報

【特長】
・握りやすく、デザイン性にすぐれた取っ手。工作機械の扉などの用途に適しています。
・取りつけ寸法は、250mm～800mmのワイドバリエーション。
・取っ手の太さは、28mm・36mmの2種類があります。
・表面処理のバリエーションは2種類。
・静電塗装は、傷がつきにくいつや消しタイプ。高級感のある外観です。

カタログ

商品TOP

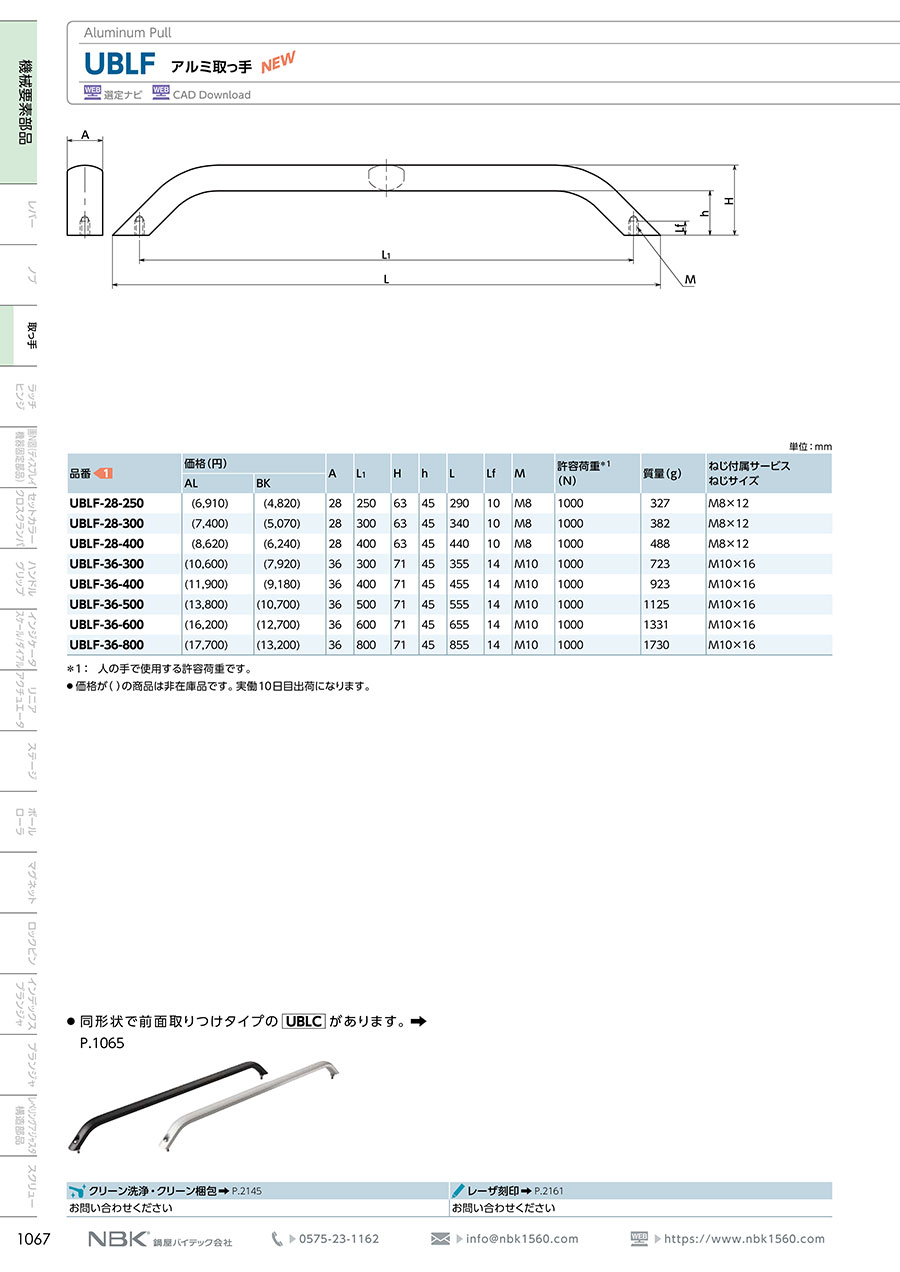

カタログ (見開き版)
