UARCS ステンレスアーチ取っ手
- 通常単価(税別)
- 15,390円～17,903円
- 税込単価
- 16,929円～19,693円
通常出荷日：18日目
【特長】・美しいアーチ形状のステンレス製取っ手。前面取りつけタイプ。・耐蝕性にすぐれたSUS304を使...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質・仕上げ
本体：SUS304／ショットブラスト
六角穴付きボルト（ねじ付属サービス）：SUSXM7
規格表
単位：mm
| 型番 | A | L1 | C | H | h | L | Lc | Lr | R | 許容荷重※1 （N） | 質量（g） | ねじ付属サービス ねじサイズ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UARCS-20-160 | 20 | 160 | 9.4 | 51 | 38 | 185 | 5 | 10 | 5.3 | 1,000 | 299 | M5×12 |
| UARCS-20-192 | 20 | 192 | 9.4 | 51 | 38 | 221 | 5 | 10 | 5.3 | 1,000 | 348 | M5×12 |
※1：人の手で使用する許容荷重です。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,390円 ( 16,929円 ) | 18日目 |
17,903円 ( 19,693円 ) | 18日目 |
詳細情報
基本情報
【特長】
・美しいアーチ形状のステンレス製取っ手。前面取りつけタイプ。
・耐蝕性にすぐれたSUS304を使用しています。
・ショットブラストの美しい仕上げ。
・本体断面は握りやすい楕円形状です。

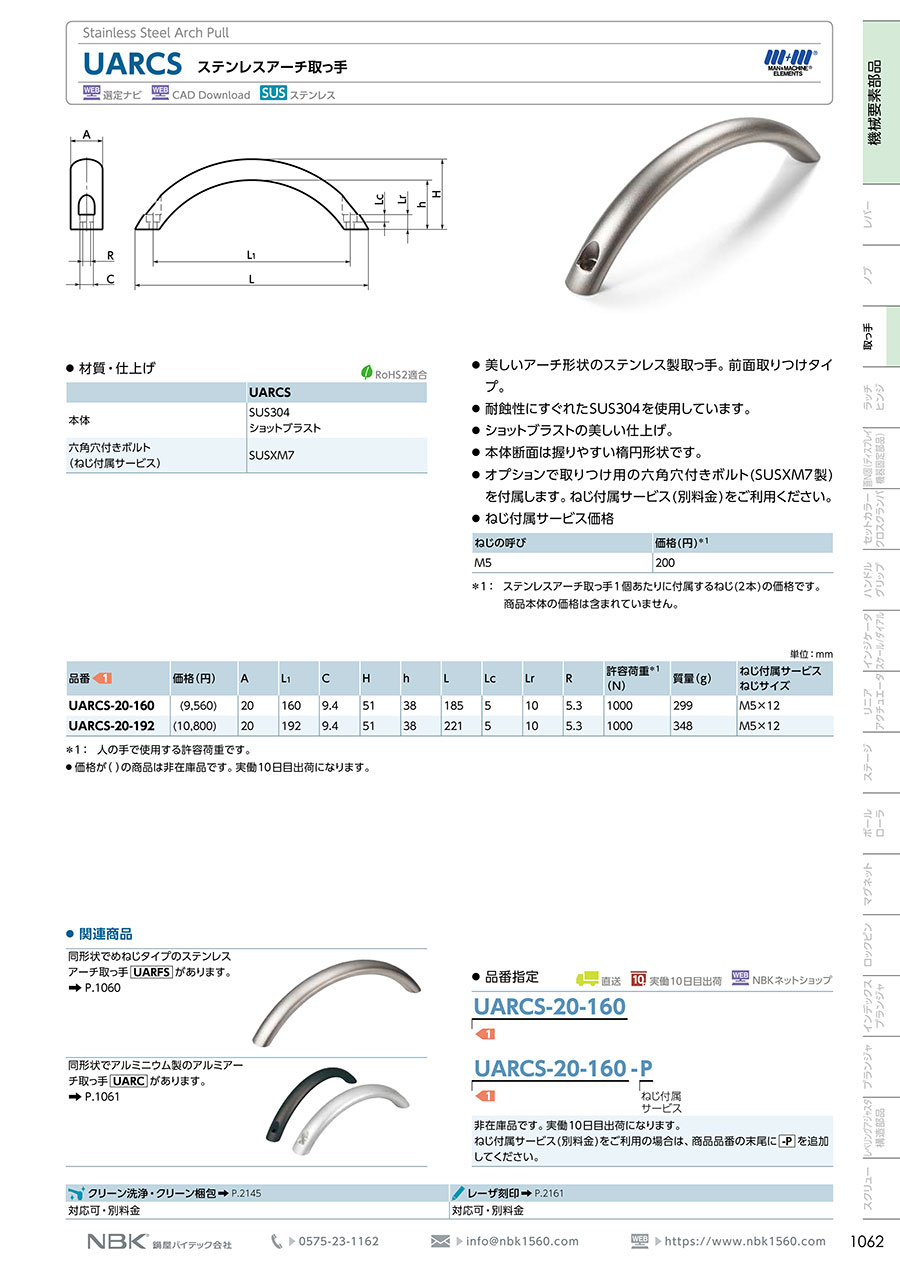

カタログ
