PNHX/PNHXS インデックスプランジャ-コンパクトタイプ
- 通常単価(税別)
- 1,320円～3,069円
- 税込単価
- 1,452円～3,376円
通常出荷日：3日目～4日目
【特長】・コンパクトタイプのインデックスプランジャ・コストパフォーマンスにすぐれています・ピン径はΦ4...
詳細を確認
未確定：候補が18型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
PNHX-A/PNHXS-A
PNHX-AK/PNHXS-AK
規格表
単位：mm
| 品番 | B | s | M*1 | D | d | L | L1 | Lb | sw | sw1 | 荷重（N） min./max. | ピンの せん断荷重（N） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PNHX-4-5-M8-A | 4 | 5 | M8 | 21 | 15 | 27.5 | 6 | 10 | 4/12 | 1160 | 14 | ||
| PNHX-6-6-M10-A | 6 | 6 | M10 | 25 | 18 | 34 | 8 | 12 | 6/16 | 2620 | 26 | ||
| PNHX-6-6-M10-1-A | 6 | 6 | M10×1 | 25 | 18 | 34 | 8 | 12 | 6/16 | 2620 | 26 | ||
| PNHX-8-10-M16-1.5-A | 8 | 10 | M16×1.5 | 33 | 23 | 47.5 | 12 | 17 | 11/35 | 4660 | 67 | ||
| PNHX-4-5-M8-AK | 4 | 5 | M8 | 21 | 15 | 27.5 | 6 | 4 | 10 | 13 | 4/12 | 1160 | 17 |
| PNHX-4-5-M8-1-AK | 4 | 5 | M8×1 | 21 | 15 | 27.5 | 6 | 4 | 10 | 13 | 4/12 | 1160 | 17 |
| PNHX-6-7-M12-1.5-AK | 6 | 7 | M12×1.5 | 28 | 20 | 40.5 | 10 | 6 | 14 | 18 | 10/23 | 2620 | 48 |
| PNHX-7-7-M12-AK | 7 | 7 | M12 | 28 | 20 | 40.5 | 10 | 6 | 14 | 19 | 10/23 | 3570 | 49 |
| PNHX-8-10-M16-1.5-AK | 8 | 10 | M16×1.5 | 33 | 23 | 47.5 | 12 | 8 | 17 | 24 | 11/35 | 4660 | 85 |
| PNHXS-4-5-M8-A | 4 | 5 | M8 | 21 | 15 | 27.5 | 6 | 10 | 4/12 | 1160 | 14 | ||
| PNHXS-4-5-M8-1-A | 4 | 5 | M8×1 | 21 | 15 | 27.5 | 6 | 10 | 4/12 | 1160 | 14 | ||
| PNHXS-6-6-M10-A | 6 | 6 | M10 | 25 | 18 | 34 | 8 | 12 | 6/16 | 2620 | 26 | ||
| PNHXS-7-7-M12-A | 7 | 7 | M12 | 28 | 20 | 40.5 | 10 | 14 | 10/23 | 3570 | 41 | ||
| PNHXS-10-10-M16-1.5-A | 10 | 10 | M16×1.5 | 33 | 23 | 47.5 | 12 | 17 | 11/35 | 7280 | 70 | ||
| PNHXS-4-5-M8-AK | 4 | 5 | M8 | 21 | 15 | 27.5 | 6 | 4 | 10 | 13 | 4/12 | 1160 | 17 |
| PNHXS-4-5-M8-1-AK | 4 | 5 | M8×1 | 21 | 15 | 27.5 | 6 | 4 | 10 | 13 | 4/12 | 1160 | 17 |
| PNHXS-6-6-M10-AK | 6 | 6 | M10 | 25 | 18 | 34 | 8 | 5 | 12 | 16 | 6/16 | 2620 | 32 |
| PNHXS-10-10-M16-1.5-AK | 10 | 10 | M16×1.5 | 33 | 23 | 47.5 | 12 | 8 | 17 | 24 | 11/35 | 7280 | 88 |
*1：ねじピッチが記載されている品番は細目ねじ、ねじピッチが記載されていない品番は並目ねじです。
製品仕様
商品記号により、本体材質・ロックナットの有無が選択できます。
| 商品記号 | 本体材質 | ロックナット |
|---|---|---|
| PNHX-A | スティール | なし |
| PNHX-AK | あり | |
| PNHXS-A | ステンレス | なし |
| PNHXS-AK | あり |
材質・仕上げ
| PNHX-A | PNHX-AK | PNHXS-A | PNHXS-AK | |
|---|---|---|---|---|
| ノブ | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） |
| 本体 | SUM22L 三価クロメート処理 | SUM22L 三価クロメート処理 | SUS303 | SUS303 |
| ピン | SUS303 | SUS303 | SUS303 | SUS303 |
| スプリング | SUS301 | SUS301 | SUS301 | SUS301 |
| ロックナット | S45C 三価クロメート処理 | SUS303 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,369円 ( 1,506円 ) | 4日目 |
1,320円 ( 1,452円 ) | 4日目 |
1,649円 ( 1,814円 ) | 4日目 |
1,561円 ( 1,717円 ) | 4日目 |
1,702円 ( 1,872円 ) | 4日目 |
1,643円 ( 1,807円 ) | 4日目 |
1,876円 ( 2,064円 ) | 4日目 |
2,110円 ( 2,321円 ) | 4日目 |
2,384円 ( 2,622円 ) | 4日目 |
1,638円 ( 1,802円 ) | 4日目 |
1,718円 ( 1,890円 ) | 4日目 |
1,702円 ( 1,872円 ) | 3日目 |
1,718円 ( 1,890円 ) | 4日目 |
1,963円 ( 2,159円 ) | 4日目 |
2,080円 ( 2,288円 ) | 4日目 |
2,184円 ( 2,402円 ) | 4日目 |
2,728円 ( 3,001円 ) | 4日目 |
3,069円 ( 3,376円 ) | 4日目 |
詳細情報
基本情報
【特長】
・コンパクトタイプのインデックスプランジャ
・コストパフォーマンスにすぐれています
・ピン径はΦ4～Φ10、本体ねじ径はM8～M16に並目と細目を標準化。ワイドバリエーション
・取りつけ後、本体金属部が露出しません

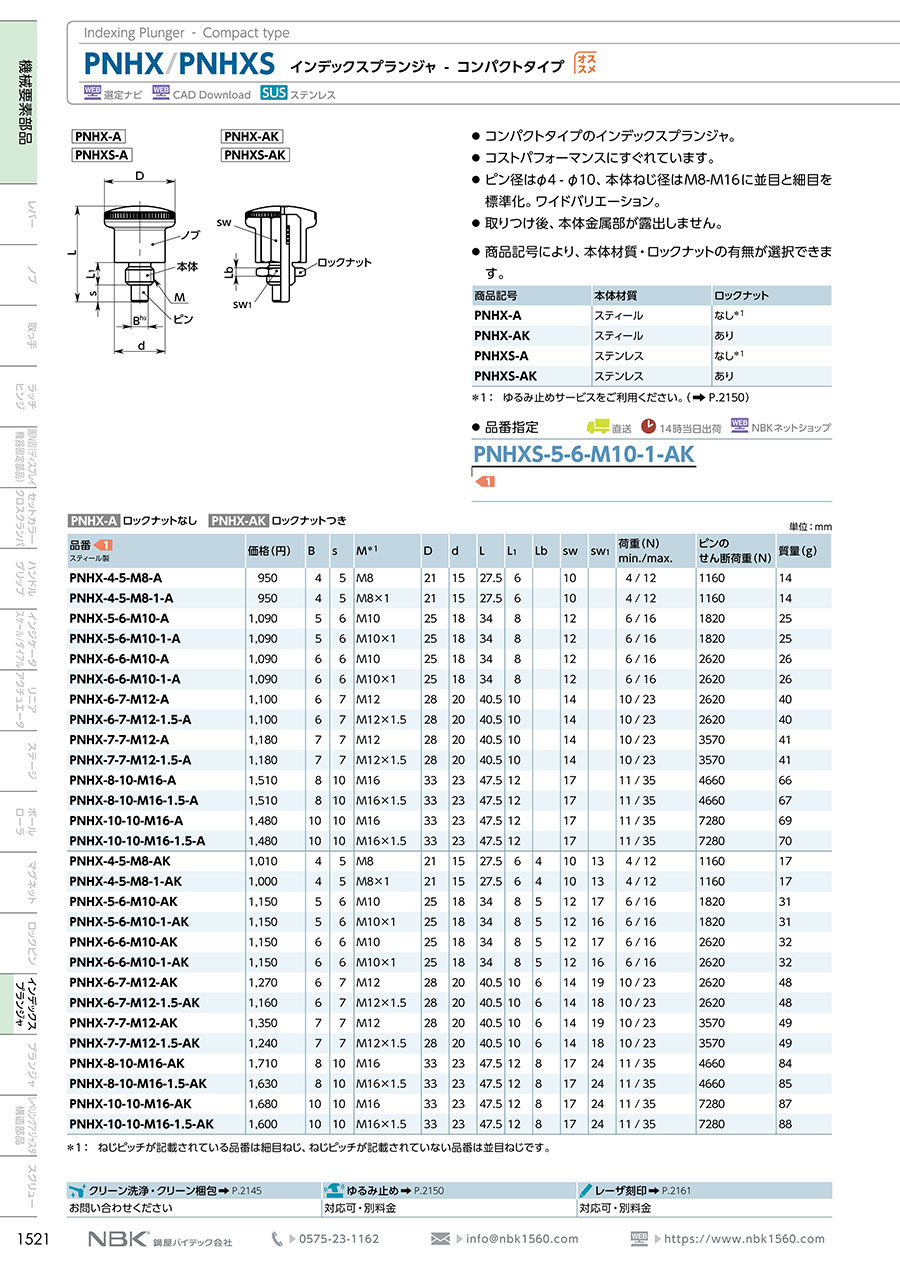

カタログ
