PCPL ロックピン
- 通常単価(税別)
- 2,530円～5,002円
- 税込単価
- 2,783円～5,502円
通常出荷日：1日目～4日目
【特長】・コストパフォーマンスを高めたロックピン。・相手穴からの抜け止めには、ポール（ステンレス鋼板）...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が27型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

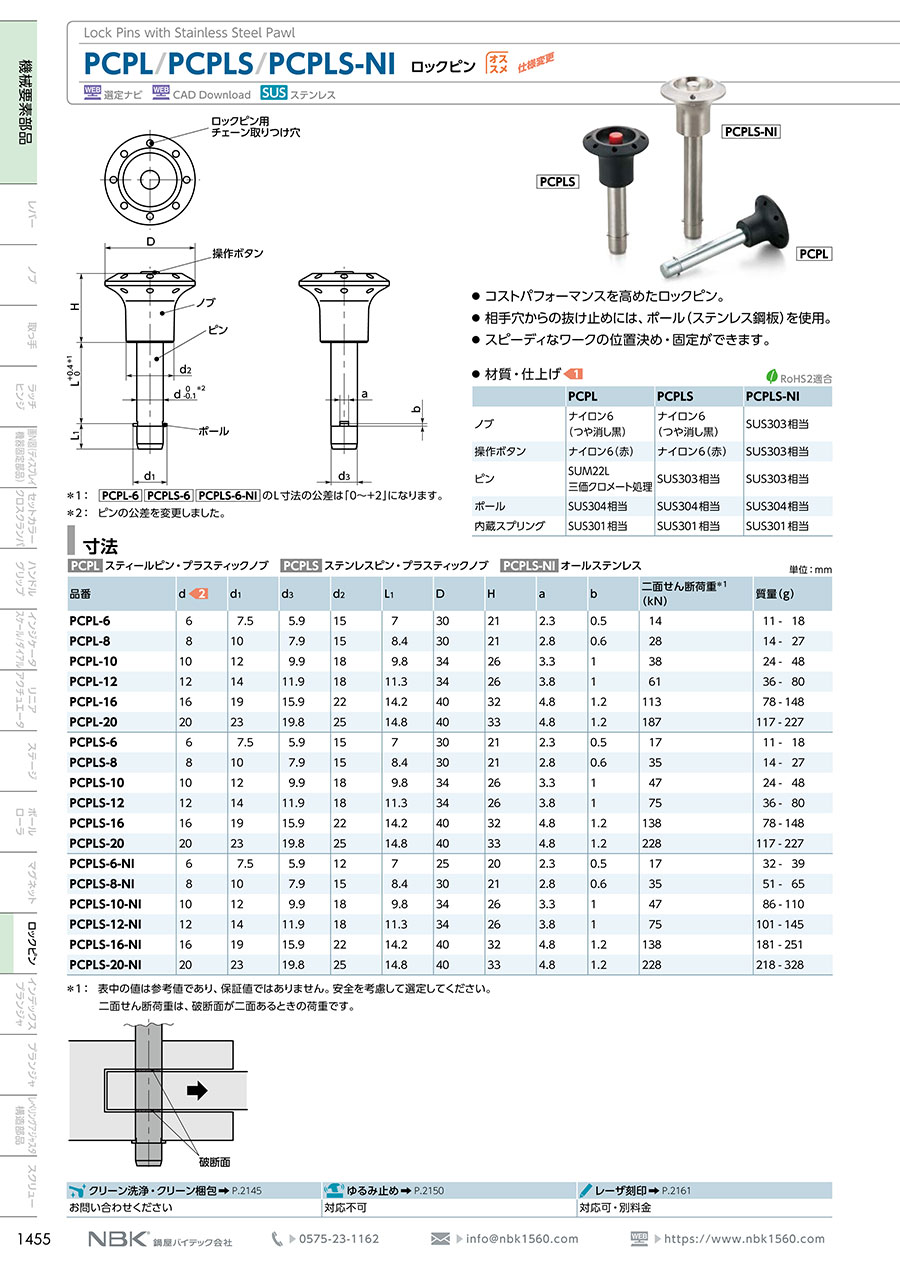

外形図
*1：PCPL-6のL寸法の公差は「0～+2」になります。
製品仕様
材質・仕上げ
| 部品 | PCPL |
|---|---|
| ノブ | ナイロン6（つや消し黒） |
| 操作ボタン | ナイロン6（赤） |
| ピン | SUM22L 三価クロメート処理 |
| ポール | SUS304相当 |
| 内蔵スプリング | SUS301相当 |
規格表
*1：表中の値は参考値であり、保証値ではありません。安全を考慮して選定してください。
二面せん断荷重は、破断面が二面あるときの荷重です。
使用例
操作
- （1）通常はポールはロックされた状態です。
- （2）操作ボタンを押すとポールのロックがはずれます。この状態でピンを相手に差し込みます。
- （3）操作ボタンを離すと、ポールがロックされて、ピンが抜けなくなります。
選定サポート情報
（1）材質・仕上げ （2）d （3）L（mm）
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,332円 ( 3,665円 ) | 4日目 |
3,323円 ( 3,655円 ) | 4日目 |
3,192円 ( 3,511円 ) | 4日目 |
3,655円 ( 4,021円 ) | 4日目 |
3,655円 ( 4,021円 ) | 4日目 |
3,100円 ( 3,410円 ) | 4日目 |
3,411円 ( 3,752円 ) | 4日目 |
2,647円 ( 2,912円 ) | 4日目 |
3,027円 ( 3,330円 ) | 4日目 |
2,785円 ( 3,064円 ) | 4日目 |
2,530円 ( 2,783円 ) | 4日目 |
3,036円 ( 3,340円 ) | 4日目 |
2,923円 ( 3,215円 ) | 4日目 |
2,532円 ( 2,785円 ) | 4日目 |
3,292円 ( 3,621円 ) | 4日目 |
3,034円 ( 3,337円 ) | 4日目 |
2,686円 ( 2,955円 ) | 4日目 |
2,939円 ( 3,233円 ) | 4日目 |
2,659円 ( 2,925円 ) | 4日目 |
2,940円 ( 3,234円 ) | 4日目 |
3,039円 ( 3,343円 ) | 4日目 |
3,152円 ( 3,467円 ) | 4日目 |
3,157円 ( 3,473円 ) | 4日目 |
3,387円 ( 3,726円 ) | 4日目 |
3,529円 ( 3,882円 ) | 1日目 |
3,294円 ( 3,623円 ) | 4日目 |
5,002円 ( 5,502円 ) | 4日目 |
詳細情報
基本情報
【特長】
・コストパフォーマンスを高めたロックピン。
・相手穴からの抜け止めには、ポール（ステンレス鋼板）を使用。
・スピーディなワークの位置決め・固定ができる。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
PCPL ロックピンのレビュー
治具の段取り替え
4
4.02023/03/22
治具の段取り替えに使用しました。
思った通りのもので良いのですが、
ボタンが小さく押すと指が痛いです。
0人が参考にしています。
