PABLS ボールロックピン - オールステンレスタイプ
- 通常単価(税別)
- 5,127円～13,980円
- 税込単価
- 5,640円～15,378円
【特長】・シンプルなボタンタイプのロックピンです。・コンパクトな設計が可能です。・スピーディなワークの...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 商品記号 | タイプ |
|---|---|
| PABLS | 標準タイプ |
| PABLS-H | 重荷重タイプ |
材質・仕上げ
| 部品 | PABLS | PABLS-H |
|---|---|---|
| ピン・ノブ | SUS303相当 | SUS630相当 |
| 操作ボタン | SUS303相当 | |
| ボール | SUS420J2相当 | SUS420J2相当 |
| 内蔵スプリング | SUS631相当 | SUS631相当 |
| チェーン取りつけリング | SUS301 | SUS301 |
規格表
*1：表中の値は参考値であり、保証値ではありません。安全を考慮して選定してください。
二面せん断荷重は、破断面が二面あるときの荷重です。
選定サポート情報
（1）d （2）L（mm） （3）タイプ
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,127円 ( 5,640円 ) | 4日目 |
5,422円 ( 5,964円 ) | 4日目 |
5,506円 ( 6,057円 ) | 4日目 |
6,187円 ( 6,806円 ) | 4日目 |
6,172円 ( 6,789円 ) | 4日目 |
6,567円 ( 7,224円 ) | 4日目 |
7,219円 ( 7,941円 ) | 4日目 |
5,970円 ( 6,567円 ) | 4日目 |
6,170円 ( 6,787円 ) | 4日目 |
6,181円 ( 6,799円 ) | 4日目 |
8,830円 ( 9,713円 ) | 4日目 |
8,856円 ( 9,742円 ) | 4日目 |
13,980円 ( 15,378円 ) | 4日目 |
詳細情報
基本情報
【特長】
・シンプルなボタンタイプのロックピンです。
・コンパクトな設計が可能です。
・スピーディなワークの位置決め・固定ができます。
・相手側穴からの抜け止めにはステンレス鋼球を使用します。
・耐久性があります。
・せん断荷重の大きさにより、標準タイプと重荷重タイプがあります。
・重荷重タイプのせん断荷重は標準タイプの約1.5倍です。
・チェーン取りつけリングが同梱されています。
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

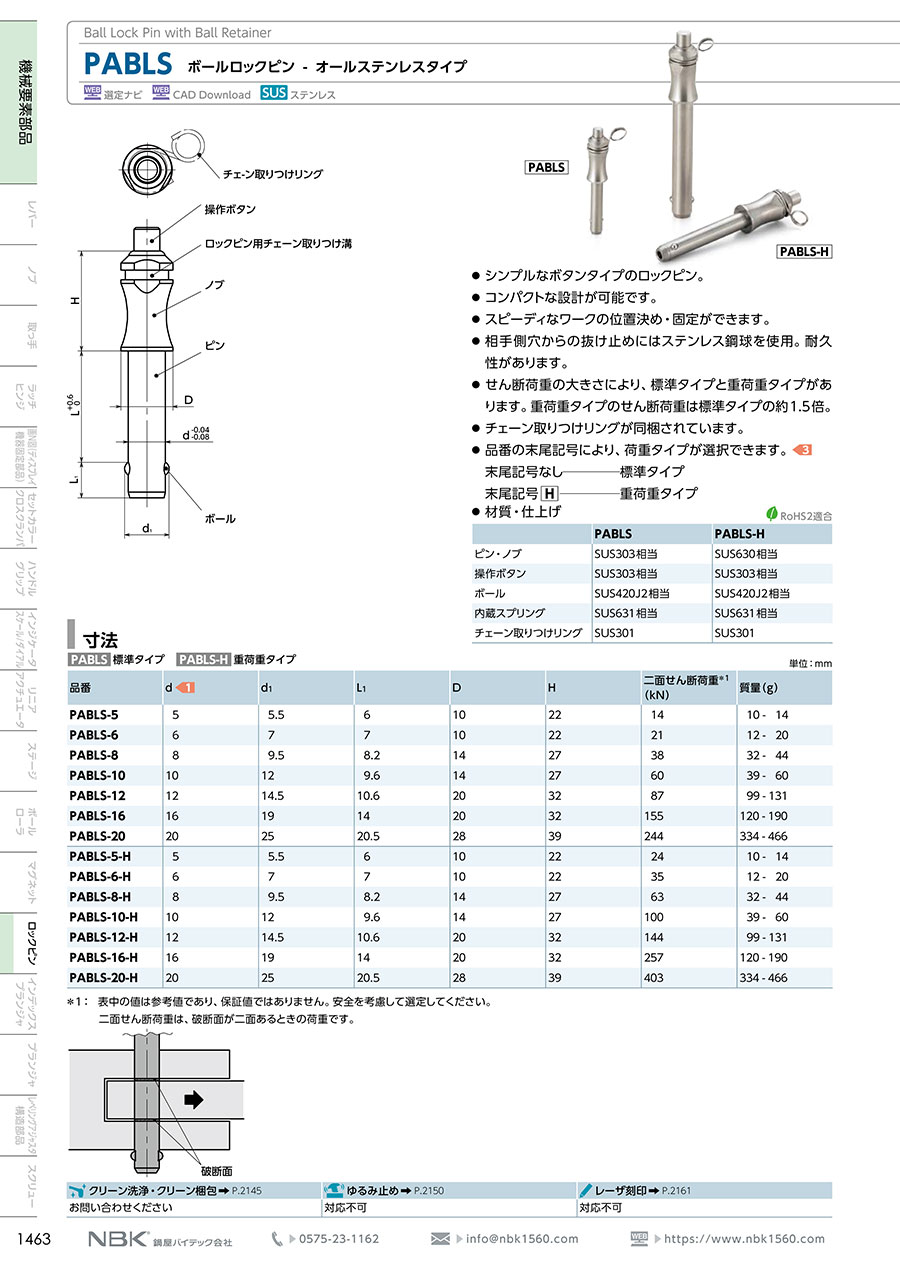

カタログ
