鍋屋バイテック

KGTM スリーロブノブ（おねじ）

カタログ |

通常単価(税別): 502円～1,512円

税込単価: 552円～1,663円

通常出荷日：4日目

【特長】・耐久性にすぐれたフェノール樹脂製。・指のかかりがよく、力をかけやすい形状です。

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質・仕上げ

ノブ：フェノール樹脂（黒）
ねじ部：スティール／三価クロメート処理

規格表

単位：mm

型番	D	M（並目）	Lm	H	h	s	d	質量（g）
KGTM-34-M6-15	34	M6	15	22	20	12	17	15
KGTM-34-M6-25	34	M6	25	22	20	12	17	17
KGTM-34-M6-30	34	M6	30	22	20	12	17	18
KGTM-34-M8-15	34	M8	15	22	20	12	17	20
KGTM-34-M8-20	34	M8	20	22	20	12	17	21
KGTM-34-M8-25	34	M8	25	22	20	12	17	22
KGTM-45-M8-20	45	M8	20	30	27	18	25	34
KGTM-45-M8-30	45	M8	30	30	27	18	25	38
KGTM-45-M8-40	45	M8	40	30	27	18	25	42
KGTM-45-M10-30	45	M10	30	30	27	18	25	47
KGTM-65-M8-40	65	M8	40	39	36	25	30	65
KGTM-65-M10-30	65	M10	30	39	36	25	30	71
KGTM-85-M10-15	85	M10	15	48	43	30	35	101
KGTM-85-M12-35	85	M12	35	48	43	30	35	123

型番リスト

表示件数

型番

取付部の種類

取付部サイズ

取付部長さ

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ

(mm)

最小発注数量

おねじ(段付)	M6	15	30.1～40	34	22	1個
おねじ(段付)	M6	25	30.1～40	34	22	1個
おねじ(段付)	M6	30	30.1～40	34	22	1個
おねじ(段付)	M8	15	30.1～40	34	22	1個
おねじ(段付)	M8	20	30.1～40	34	22	1個
おねじ(段付)	M8	25	30.1～40	34	22	1個
おねじ(段付)	M8	20	40.1～50	45	30	1個
おねじ(段付)	M8	30	40.1～50	45	30	1個
おねじ(段付)	M8	40	40.1～50	45	30	1個
おねじ(段付)	M10	30	40.1～50	45	30	1個
おねじ(段付)	M8	40	50.1～70	65	39	1個
おねじ(段付)	M10	30	50.1～70	65	39	1個
おねじ(段付)	M10	15	70.1～	85	48	1個
おねじ(段付)	M12	35	70.1～	85	48	1個

通常単価(税別) (税込単価)	通常出荷日

684円 ( 752円 )	4日目
502円 ( 552円 )	4日目
626円 ( 689円 )	4日目
581円 ( 639円 )	4日目
579円 ( 637円 )	4日目
604円 ( 664円 )	4日目
698円 ( 768円 )	4日目
800円 ( 880円 )	4日目
800円 ( 880円 )	4日目
831円 ( 914円 )	4日目
987円 ( 1,086円 )	4日目
948円 ( 1,043円 )	4日目
1,490円 ( 1,639円 )	4日目
1,512円 ( 1,663円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・耐久性にすぐれたフェノール樹脂製。
・指のかかりがよく、力をかけやすい形状です。

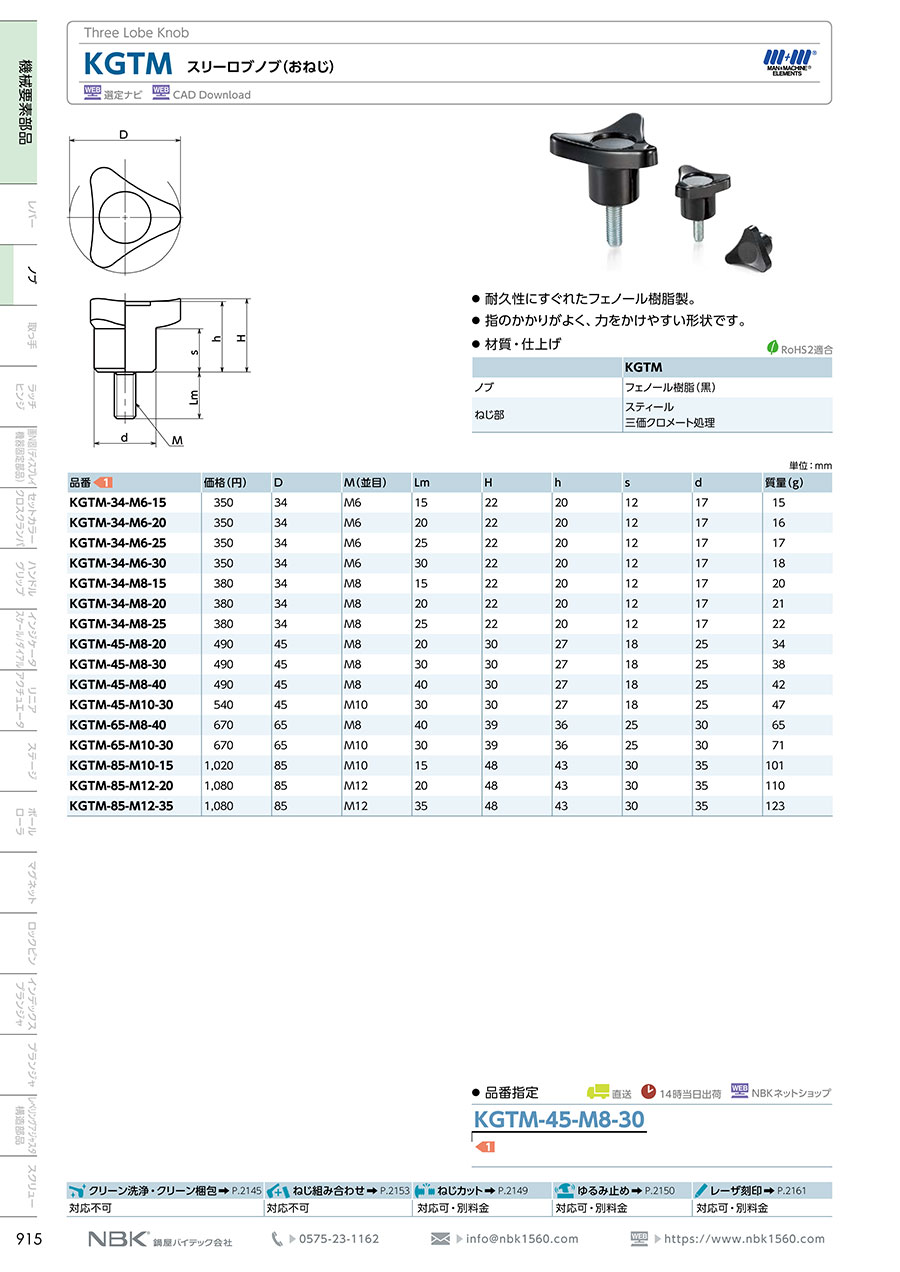

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
