メカジョイント式ロッドレスシリンダ 基本形 MY3A/3Bシリーズ

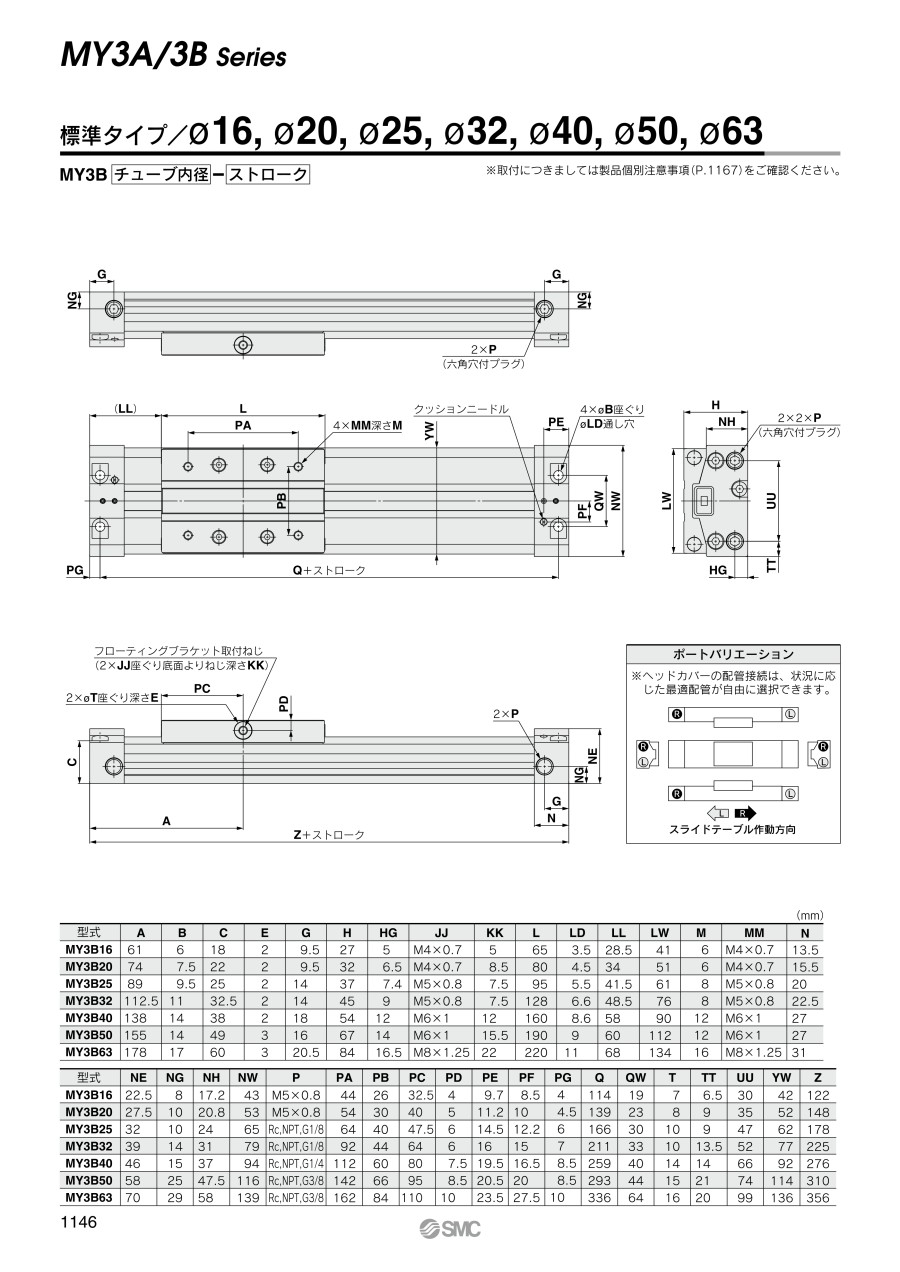

外形図

製品仕様

MY3A（ラバークッション） 商品イメージ

MY3B（エアクッション） 商品イメージ

製品仕様

• ※ 注）MY3Aはラバークッションのため使用圧力によりストロークが変化します。本許容差は無加圧時の値となります。

MY3A 構造図

構成部品

交換部品／パッキン

• ※ パッキンセットには（14）、（15）、（22）が1セットとなっておりますので各チューブ内径の手配品番で手配してください。
• ※ パッキンセットには、グリースパック（10g）が付属されます。
  （9）、（10）の単品出荷の場合、グリースパックが付属されます。（1,000ストロークあたり10g）
  グリースパックのみ必要な場合は下記品番にて手配してください。
  グリースパック品番：GR-S-010（10g）、GR-S-020（20g）
• ※ 交換部品／パッキンの交換要領書は、取扱説明書をご参照ください。

MY3B 構造図

構成部品

交換部品／パッキンセット

• ※ パッキンセットには（14）、（15）、（22）、（27）が1セットとなっておりますので各チューブ内径の手配品番で手配してください。
• ※ パッキンセットには、グリースパック（10g）が付属されます。
  （9）、（10）の単品出荷の場合、グリースパック（20g）が付属されます。（1,000ストロークあたり10g）
  グリースパックのみ必要な場合は下記品番にて手配してください。
  グリースパック品番：GR-S-010（10g）、GR-S-020（20g）
• ※ 交換部品／パッキンの交換要領書は、取扱説明書をご参照ください。

規格表

型式	A	B	C	E	G	H	HG	JJ	KK	L	LD	LL	LW	M	MM	N
MY3A16	55	6	18	2	9.5	27	5	M4×0.7	5	65	3.5	22.5	41	6	M4×0.7	13.5
MY3A20	64	7.5	22	2	9.5	32	6.5	M4×0.7	8.5	80	4.5	24	51	6	M4×0.7	15.5
MY3A25	75	9.5	25	2	14	37	7.4	M5×0.8	7.5	95	5.5	27.5	61	8	M5×0.8	20
MY3A32	96.5	11	32.5	2	14	45	9	M5×0.8	7.5	128	6.6	32.5	76	8	M5×0.8	22.5
MY3A40	120	14	38	2	18	54	12	M6×1	12	160	8.6	40	90	12	M6×1	27
MY3A50	137	14	49	3	16	67	14	M6×1	15.5	190	9	42	112	12	M6×1	27
MY3A63	160	17	60	3	20.5	84	16.5	M8×1.25	22	220	11	50	134	16	M8×1.25	31

型式	NE	NG	NH	NW	P	PA	PB	PC	PD	PG	Q	QW	T	TT	UU	YW	Z
MY3A16	22.5	8	17.2	43	M5×0.8	44	26	32.5	4	4	102	19	7	6.5	30	42	110
MY3A20	27.5	10	20.8	53	M5×0.8	54	30	40	5	4.5	119	23	8	9	35	52	128
MY3A25	32	10	24	65	Rc, NPT, G1/8	64	40	47.5	6	6	138	30	10	9	47	62	150
MY3A32	39	14	31	79	Rc, NPT, G1/8	92	44	64	6	7	179	33	10	13.5	52	77	193
MY3A40	46	15	37	94	Rc, NPT, G1/4	112	60	80	7.5	8.5	223	40	14	14	66	92	240
MY3A50	58	25	47.5	116	Rc, NPT, G3/8	142	66	95	8.5	8.5	257	44	15	21	74	114	274
MY3A63	70	29	58	139	Rc, NPT, G3/8	162	84	110	10	10	300	64	16	20	99	136	320

選定サポート情報

型式表示方法

型番例

製品仕様

表示記号	仕様／内容
-X168	ヘリサートねじ仕様

製品仕様

表示記号	仕様／内容
-XB11	ロングストロークタイプ
-XB22	ショックアブソーバ ／ソフトタイプRJシリーズ搭載仕様

製品仕様
