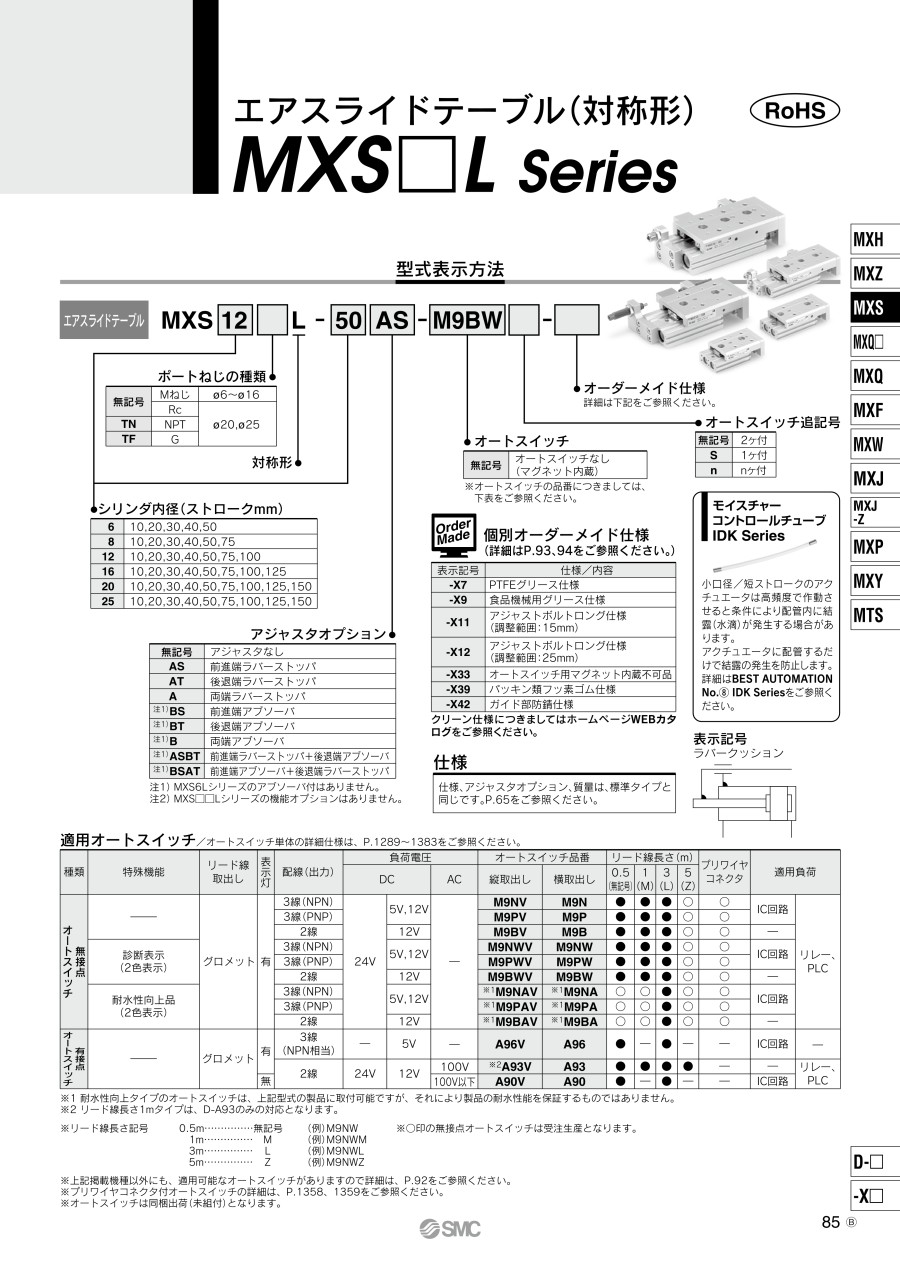

エアスライドテーブル（対称形） MXS□Lシリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
MXS8L-75ASBTの仕様・寸法情報
商品情報
製品仕様
ポートおよびストロークアジャスタの設置位置が標準ボディとは反対の対称形。
製品仕様
| シリンダ内径（mm） | 6 | 8 | 12 | 16 | 20 | 25 |
|---|---|---|---|---|---|---|
| 配管接続口径 | M3×0.5 | M5×0.8 | Rc1/8・NPT1/8・G1/8 | |||
| 使用流体 | 空気 | |||||
| 作動方式 | 複動形 | |||||
| 使用圧力 | 0.15～0.7MPa | |||||
| 保証耐圧力 | 1.05MPa | |||||
| 周囲温度および使用流体温度 | -10～60℃ | |||||
| 使用速度範囲（平均作動速度）注） | 50～500mm/s | |||||
| クッション | ラバークッション（標準、ストロークアジャスタ付） ショックアブソーバ（オプション） | |||||
| 給油 | 無給油 | |||||
| オートスイッチ（オプション） | 有接点オートスイッチ（2線式、3線式） 無接点オートスイッチ（2線式、3線式） 2色表示式無接点オートスイッチ（2線式、3線式） | |||||
| ストローク長さの許容差 | 0～+1mm | |||||
平均作動速度：ストロークを作動開始からエンドに到達する時間で割った速度。
詳細情報
基本情報
ポートおよびストロークアジャスタの設置位置が標準ボディとは反対の対称形エアスライドテーブル。
【特長】
・ワークテーブル＋エアシリンダをコンパクトに一体化。
・精密組立て用に適したエアスライドテーブル。
・ワーク・ボディの取付再現性向上。
・安全面を考慮したオートスイッチ取付溝。
・縦軸取付けにも使用可能。
・デュアルロッド構造。
・豊富なオプション群。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
もう一つのMXQ□は従来品です。MXQ□（高さ互換）と従来品のMXQ□の型式での違いは、ストロークの後にZ□が付けば、MXQ□（高さ互換）タイプです。
従来品も継続供給（2018年3月現在）していますが、新規の場合は新型でご検討ください。新型MXQ-Zシリーズは、ダンパ付メタルストッパのアジャスタオプションが追加されました。
MXSシリーズはクロスローラーガイド（円筒コロ/非循環式）で、新型MXQ-Zと従来品MXQシリーズはリニアガイド（鋼球/循環式）です。MXQシリーズの方が高剛性となります。
※テーブルのたわみ量（変位量）に関してはMXSの方が小さくなります。用途により新型MXQ-Z、従来MXQ、MXSの使い分けをご検討ください。
