SMC

フリーマウントシリンダロングストロークタイプ、複動:片ロッド/CUシリーズ

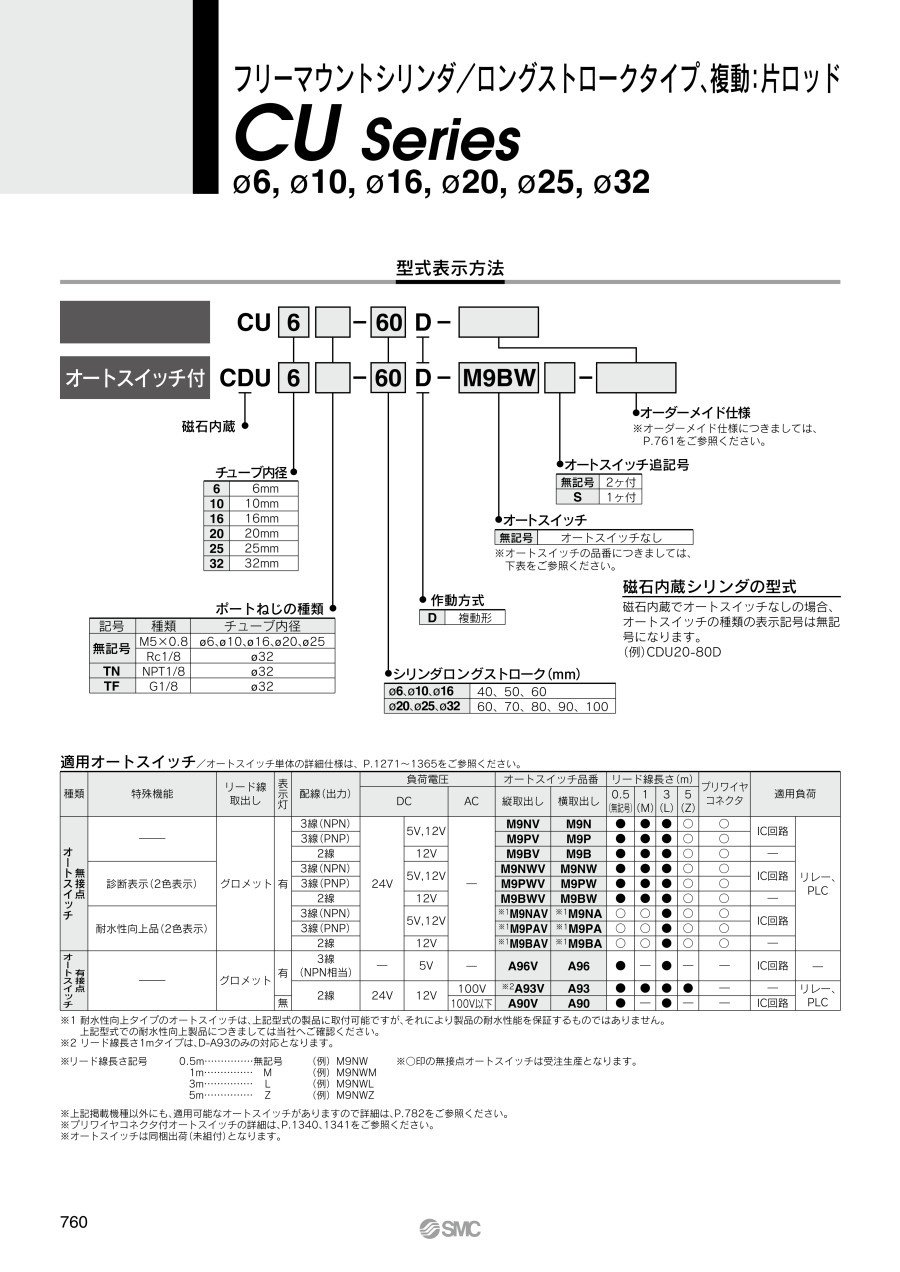

カタログ

通常単価(税別): 4,347円～32,107円

税込単価: 4,782円～35,318円

通常出荷日：在庫品1日目～19日目一部当日出荷可能

SMC社のエアシリンダです。【特長】・ボディの多面直接取付が可能な省スペースのエアシリンダ。

2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペックの詳細はカタログをご参照ください。
オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
CADデータは、一部の型番には対応しておりません。
商品画像は代表画像の場合がございます。

詳細を確認

よく一緒に見られています

SMC

ミニフリーマウントシリンダ/CUJシリーズφ4、φ6、φ8、φ10

通常価格(税別)： 2,284円 (税込価格：2,512円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

フリーマウントシリンダ複動:片ロッド/CUシリーズ

通常価格(税別)： 2,472円 (税込価格：2,719円)

通常出荷日：在庫品1日目

未確定：候補が1,651型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

...

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

周囲温度

(℃)

使用圧力

(MPa)

ポートねじの種類

オーダーメイド仕様

ロックユニット部磁石

オートスイッチ（テーブル部）

リード線長さ（テーブル部）

(m)

スイッチ数（テーブル部）

最小発注数量

35	6	-10～60	0.12～0.7	M5×0.8	中間ストローク(5mmスペーサ対応)	磁石内蔵	A90	0.5	1ヶ付	1個
35	6	-10～60	0.12～0.7	M5×0.8	中間ストローク(5mmスペーサ対応)	磁石内蔵	A93	0.5	2ヶ付	1個
35	6	-10～60	0.12～0.7	M5×0.8	中間ストローク(5mmスペーサ対応)	磁石内蔵	A93	3	2ヶ付	1個
35	6	-10～60	0.12～0.7	M5×0.8	中間ストローク(5mmスペーサ対応)	磁石内蔵	A93	0.5	1ヶ付	1個
35	6	-10～60	0.12～0.7	M5×0.8	中間ストローク(5mmスペーサ対応)	磁石内蔵	M9B	0.5	2ヶ付	1個
35	6	-10～60	0.12～0.7	M5×0.8	中間ストローク(5mmスペーサ対応)	磁石内蔵	M9N	0.5	2ヶ付	1個
35	6	-10～60	0.12～0.7	M5×0.8	中間ストローク(5mmスペーサ対応)	磁石内蔵	M9N	0.5	1ヶ付	1個
35	6	-10～70	0.12～0.7	M5×0.8	中間ストローク(5mmスペーサ対応)	磁石内蔵	なし	-	-	1個
40	6	-10～70	0.12～0.7	M5×0.8	なし	磁石内蔵	なし	-	-	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	A90	0.5	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	パッキン類フッ素ゴム	磁石内蔵	A90	3	1ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	A90	0.5	1ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	A90V	0.5	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	A93	0.5	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	A93	3	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	A93	3	1ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	A93	0.5	1ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	A93V	0.5	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	A93V	3	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	A93V	3	1ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	A96	0.5	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	A96	3	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9B	0.5	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9BA	3	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9BAV	0.5	1ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9B	3	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9B	3	1ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9B	1	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9B	1	1ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9B	0.5	1ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9BV	0.5	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9BV	3	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9BV	3	1ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9BV	1	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9BW	0.5	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	低速シリンダ(5～50mm/s)	磁石内蔵	M9BW	0.5	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9BW	3	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9BWV	0.5	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9BW	5	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9N	0.5	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	低速シリンダ(10～50mm/s)	磁石内蔵	M9N	0.5	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	低速シリンダ(5～50mm/s)	磁石内蔵	M9N	0.5	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9N	3	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9N	3	1ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9N	1	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9N	0.5	1ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9NV	0.5	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9NV	3	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9NV	1	1ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9NW	0.5	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9NW	3	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9NW	3	1ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9NWV	0.5	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9NWV	3	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9NWV	1	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9N	5	2ヶ付	1個
40	6	-10～60	0.12～0.7	M5×0.8	なし	磁石内蔵	M9P	0.5	2ヶ付	1個
40	6	-10～70	0.12～0.7	M5×0.8	低速シリンダ(10～50mm/s)	磁石内蔵	なし	-	-	1個
40	6	-10～70	0.12～0.7	M5×0.8	低速シリンダ(5～50mm/s)	磁石内蔵	なし	-	-	1個
40	6	-10～70	0.12～0.7	M5×0.8	パッキン類フッ素ゴム	磁石内蔵	なし	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

6,515円 ( 7,167円 )	19日目
8,686円 ( 9,555円 )	19日目
9,305円 ( 10,236円 )	19日目
7,134円 ( 7,847円 )	19日目
10,703円 ( 11,773円 )	19日目
10,857円 ( 11,943円 )	19日目
8,222円 ( 9,044円 )	19日目
5,583円 ( 6,141円 )	19日目
5,489円 ( 6,038円 )	在庫品1日目当日出荷可能
10,895円 ( 11,985円 )	6日目
7,292円 ( 8,021円 )	19日目
9,531円 ( 10,484円 )	6日目
11,746円 ( 12,921円 )	6日目
12,599円 ( 13,859円 )	6日目
13,620円 ( 14,982円 )	6日目
10,895円 ( 11,985円 )	6日目
10,212円 ( 11,233円 )	6日目
13,620円 ( 14,982円 )	6日目
14,474円 ( 15,921円 )	6日目
11,235円 ( 12,359円 )	6日目
12,940円 ( 14,234円 )	6日目
13,623円 ( 14,985円 )	6日目
10,658円 ( 11,724円 )	在庫品1日目当日出荷可能
19,275円 ( 21,203円 )	6日目
13,695円 ( 15,065円 )	6日目
10,987円 ( 12,086円 )	在庫品1日目当日出荷可能
12,255円 ( 13,481円 )	6日目
15,942円 ( 17,536円 )	6日目
12,039円 ( 13,243円 )	6日目
11,929円 ( 13,122円 )	6日目
16,691円 ( 18,360円 )	6日目
17,032円 ( 18,735円 )	6日目
13,706円 ( 15,077円 )	6日目
17,100円 ( 18,810円 )	6日目
16,351円 ( 17,986円 )	6日目
11,323円 ( 12,455円 )	19日目
17,100円 ( 18,810円 )	6日目
11,032円 ( 12,135円 )	在庫品1日目当日出荷可能
19,233円 ( 21,156円 )	6日目
15,327円 ( 16,860円 )	6日目
11,014円 ( 12,115円 )	19日目
11,014円 ( 12,115円 )	19日目
16,691円 ( 18,360円 )	6日目
12,391円 ( 13,630円 )	6日目
16,232円 ( 17,855円 )	6日目
11,918円 ( 13,110円 )	6日目
10,988円 ( 12,087円 )	在庫品1日目当日出荷可能
17,032円 ( 18,735円 )	6日目
12,608円 ( 13,869円 )	6日目
16,351円 ( 17,986円 )	6日目
18,272円 ( 20,099円 )	6日目
12,608円 ( 13,869円 )	6日目
17,032円 ( 18,735円 )	6日目
17,970円 ( 19,767円 )	6日目
17,032円 ( 18,735円 )	6日目
17,534円 ( 19,287円 )	6日目
15,795円 ( 17,375円 )	6日目
5,740円 ( 6,314円 )	19日目
5,740円 ( 6,314円 )	19日目
6,051円 ( 6,656円 )	19日目

...

基本情報

基本情報

SMC社のエアシリンダです。
【特長】
・ボディの多面直接取付が可能な省スペースのエアシリンダ。

ご注意

2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペックの詳細はカタログをご参照ください。
オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
CADデータは、一部の型番には対応しておりません。
商品画像は代表画像の場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド、CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
シリンダと同時選定するSMC社のポリウレタンチューブとなります。シリンダとあわせて検討可能です。
SMC
ナイロンチューブ T・TIAシリーズ
シリンダと同時選定するSMC社のナイロンチューブとなります。シリンダとあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フリーマウントシリンダロングストロークタイプ、複動:片ロッド/CUシリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品フリーマウントシリンダロングストロークタイプ、複動:片ロッド/CUシリーズ	フリーマウントシリンダ複動:片ロッド/CUシリーズ	フリーマウントシリンダロングストロークタイプ、ロッド回り止め形、複動:片ロッド/CUKシリーズ	エアシリンダ標準形：複動・片ロッド/CJ2シリーズ	エアシリンダダイレクトマウント形:複動・片ロッド/CJ2Rシリーズ	エアシリンダロッド回り止め形:複動・片ロッド/CJ2Kシリーズ
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	4,347円-	2,472円 -	5,928円 -	1,923円 -	2,337円 -	2,476円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
シリンダ作動方式	複動	複動	複動	複動	複動	複動
ロッド作動方式	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド
本体形状	ブロック形	ブロック形	ブロック形	丸形	丸形	丸形
付加機能	標準	標準	ロッド回り止め機能付	標準	標準	ロッド回り止め機能付
エンドロック	なし	なし	なし	なし	なし	なし
