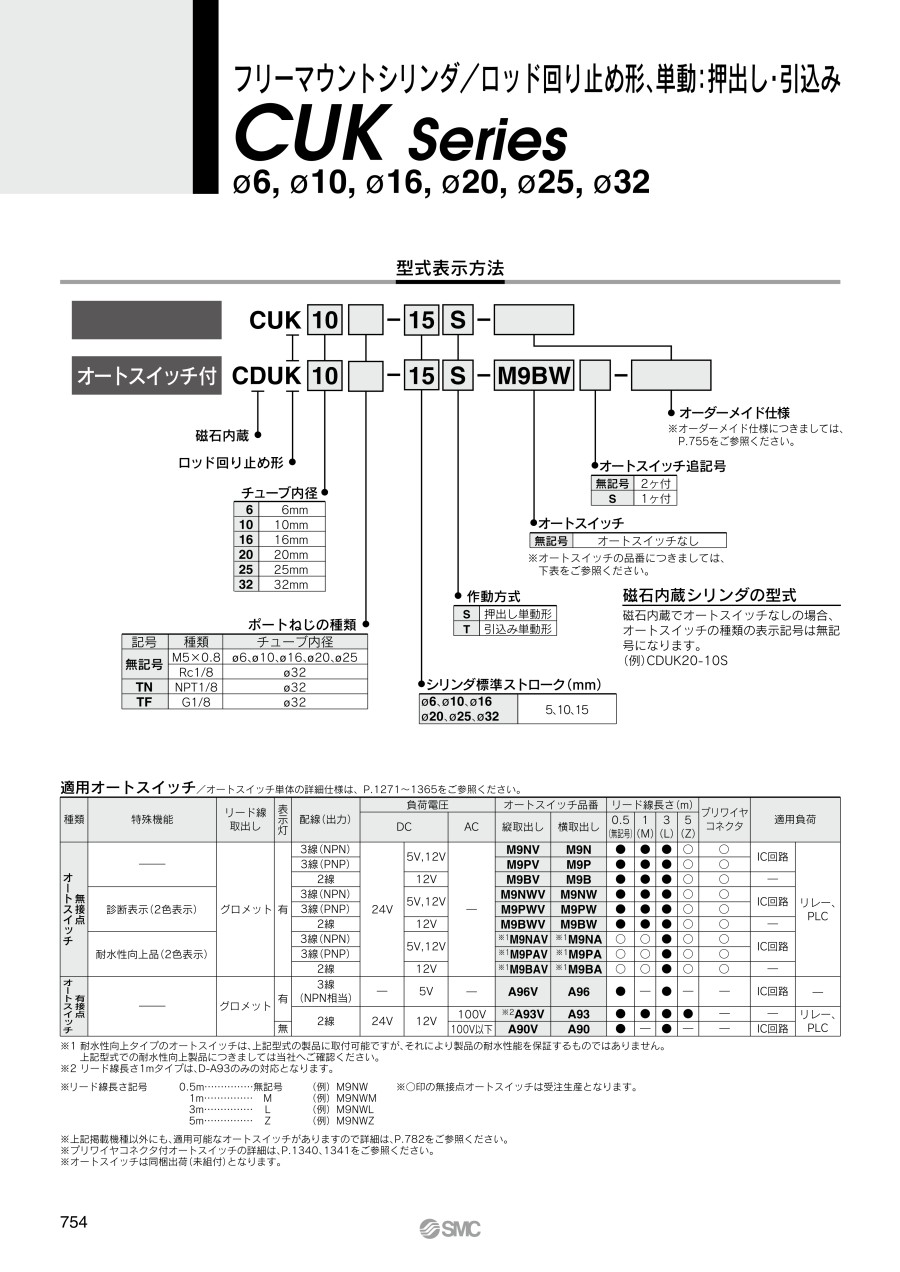

フリーマウントシリンダ ロッド回り止め形 単動・押出し、引込み CUKシリーズ
- 通常単価(税別)
- 3,178円～29,782円
- 税込単価
- 3,496円～32,760円
通常出荷日：在庫品1日目～39日目一部当日出荷可能
コンパクトエアシリンダのフリーマウントシリンダ。【特長】・ロッド回り止め形。・シリンダの多面直接取付が...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が419型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
製品仕様
| チューブ内径（mm） | 6 | 10 | 16 | 20 | 25 | 32 |
|---|---|---|---|---|---|---|
| 使用流体 | 空気 | |||||
| 保証耐圧力 | 1.05MPa | |||||
| 最高使用圧力 | 0.7MPa | |||||
| 最低使用圧力 | 0.23MPa | 0.18MPa | 0.16MPa | |||
| 周囲および使用流体温度 | オートスイッチ無：-10～+70℃（ただし凍結なきこと） オートスイッチ付：-10～+60℃（ただし凍結なきこと） | |||||
| 給油 | 無給油 | |||||
| 使用ピストン速度 | 50～500mm/s | |||||
| 注1）クッション | 両側ラバークッション | |||||
| ロッド先端ねじ | おねじ | |||||
| ストローク長さの許容差 | 0～+1.0mm | |||||
| 注2）ロッド不回転精度 | ±0.8° | ±0.5° | ||||
注1）φ6はオートスイッチ付の場合、片側ラバークッションとなる。
注2）無負荷：ロッド引込時。
標準ストローク表
表示記号
単動／押出し形
単動／引込み形
| チューブ内径（mm） | 標準ストローク（mm） |
|---|---|
| 6、10、16、20、25、32 | 5、10、15 |
オートスイッチ取付可能最小ストローク
単位：mm
| オートスイッチ取付数 | 適用オートスイッチ型番 | ||
|---|---|---|---|
| D-A9□・D-A9□V | D-M9□・D-M9□V | D-M9□W・D-M9□WV | |
| 1ヶ付 | 5 | 5 | 5 |
| 2ヶ付 | 10 | 5 | 10 |
質量表
単位：g
| 型番 | ストローク（mm） | ||
|---|---|---|---|
| 5 | 10 | 15 | |
| C（D）UK6-□S C（D）UK6-□T | 28 （33） | 31 （41） | 34 （44） |
| C（D）UK10-□S C（D）UK10-□T | 43 （48） | 47 （57） | 55 （65） |
| C（D）UK16-□S C（D）UK16-□T | 60 （85） | 66 （90） | 81 （111） |
| C（D）UK20-□S C（D）UK20-□T | 113 （147） | 124 （164） | 153 （193） |
| C（D）UK25-□S C（D）UK25-□T | 212 （266） | 229 （288） | 271 （330） |
| C（D）UK32-□S C（D）UK32-□T | 331 （404） | 357 （435） | 422 （500） |
※（ ）内数値はオートスイッチD-A93付の場合
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,269円 ( 4,696円 ) | 6日目 |
10,468円 ( 11,515円 ) | 6日目 |
9,910円 ( 10,901円 ) | 6日目 |
11,594円 ( 12,753円 ) | 6日目 |
11,032円 ( 12,135円 ) | 6日目 |
12,154円 ( 13,369円 ) | 6日目 |
11,594円 ( 12,753円 ) | 1日目 |
17,670円 ( 19,437円 ) | 6日目 |
12,916円 ( 14,208円 ) | 6日目 |
19,166円 ( 21,083円 ) | 6日目 |
20,286円 ( 22,315円 ) | 6日目 |
13,650円 ( 15,015円 ) | 1日目 |
13,370円 ( 14,707円 ) | 1日目 |
14,892円 ( 16,381円 ) | 6日目 |
15,510円 ( 17,061円 ) | 6日目 |
18,042円 ( 19,846円 ) | 6日目 |
19,166円 ( 21,083円 ) | 6日目 |
13,650円 ( 15,015円 ) | 6日目 |
18,606円 ( 20,467円 ) | 1日目 |
13,088円 ( 14,397円 ) | 6日目 |
19,166円 ( 21,083円 ) | 6日目 |
14,892円 ( 16,381円 ) | 6日目 |
4,264円 ( 4,690円 ) | 6日目 |
9,910円 ( 10,901円 ) | 1日目 |
11,594円 ( 12,753円 ) | 6日目 |
11,032円 ( 12,135円 ) | 6日目 |
12,154円 ( 13,369円 ) | 6日目 |
11,594円 ( 12,753円 ) | 1日目 |
11,232円 ( 12,355円 ) | 6日目 |
17,670円 ( 19,437円 ) | 6日目 |
15,334円 ( 16,867円 ) | 6日目 |
20,286円 ( 22,315円 ) | 6日目 |
13,650円 ( 15,015円 ) | 6日目 |
14,892円 ( 16,381円 ) | 6日目 |
18,042円 ( 19,846円 ) | 6日目 |
19,166円 ( 21,083円 ) | 6日目 |
13,650円 ( 15,015円 ) | 6日目 |
19,166円 ( 21,083円 ) | 6日目 |
13,650円 ( 15,015円 ) | 6日目 |
14,892円 ( 16,381円 ) | 6日目 |
20,286円 ( 22,315円 ) | 6日目 |
4,058円 ( 4,464円 ) | 6日目 |
11,858円 ( 13,044円 ) | 6日目 |
12,956円 ( 14,252円 ) | 1日目 |
10,098円 ( 11,108円 ) | 1日目 |
12,956円 ( 14,252円 ) | 6日目 |
14,058円 ( 15,464円 ) | 1日目 |
15,156円 ( 16,672円 ) | 6日目 |
11,638円 ( 12,802円 ) | 6日目 |
10,976円 ( 12,074円 ) | 6日目 |
15,156円 ( 16,672円 ) | 6日目 |
16,256円 ( 17,882円 ) | 6日目 |
12,298円 ( 13,528円 ) | 6日目 |
11,638円 ( 12,802円 ) | 6日目 |
17,578円 ( 19,336円 ) | 6日目 |
12,972円 ( 14,269円 ) | 6日目 |
19,338円 ( 21,272円 ) | 6日目 |
20,286円 ( 22,315円 ) | 1日目 |
14,276円 ( 15,704円 ) | 6日目 |
18,606円 ( 20,467円 ) | 6日目 |
詳細情報
基本情報
コンパクトエアシリンダのフリーマウントシリンダ。
【特長】
・ロッド回り止め形。
・シリンダの多面直接取付が可能な省スペースシリンダ。
・オートスイッチ付。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
フリーマウントシリンダ ロッド回り止め形 単動・押出し、引込み CUKシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QCU/CUKシリーズのオートスイッチ用のマグネットは、標準で内蔵していますか？
A
CUの品番にの間に”D”が入るとマグネットが内蔵されます（例：CDU10-20D）。
マグネット内蔵のφ16以上は、全長寸法（S,Z寸法）が標準寸法（マグネットなし）より伸びるので、ご注意ください。詳細はカタログをご参照ください。
注1）CDU/CDUKの単動引込み形は、φ20以上から標準よりボディ寸法が伸びます
注2）CDUJシリーズは、φ6以上から標準よりボディ寸法が伸びます。
マグネット内蔵のφ16以上は、全長寸法（S,Z寸法）が標準寸法（マグネットなし）より伸びるので、ご注意ください。詳細はカタログをご参照ください。
注1）CDU/CDUKの単動引込み形は、φ20以上から標準よりボディ寸法が伸びます
注2）CDUJシリーズは、φ6以上から標準よりボディ寸法が伸びます。
QCUJ/CU/CUKシリーズに適応する、オートスイッチの選定基準を知りたい。
A
条件選択として
①取付・・直接（溝）取付のみ
②負荷電圧・・DC or AC 及び 電圧
③スイッチ接点・・有接点 or 無接点
④2線式 or 3線式
⑤環境・・耐水性向上
⑥診断表示（2色表示）
⑦リード線長さ・・0.5 or 1or 3 or 5 ｍ等をご検討の上、カタログに表記するスイッチから選択してください。
①取付・・直接（溝）取付のみ
②負荷電圧・・DC or AC 及び 電圧
③スイッチ接点・・有接点 or 無接点
④2線式 or 3線式
⑤環境・・耐水性向上
⑥診断表示（2色表示）
⑦リード線長さ・・0.5 or 1or 3 or 5 ｍ等をご検討の上、カタログに表記するスイッチから選択してください。
