SMC

フリーマウントシリンダロッド回り止め形、複動:片ロッド/CUKシリーズ

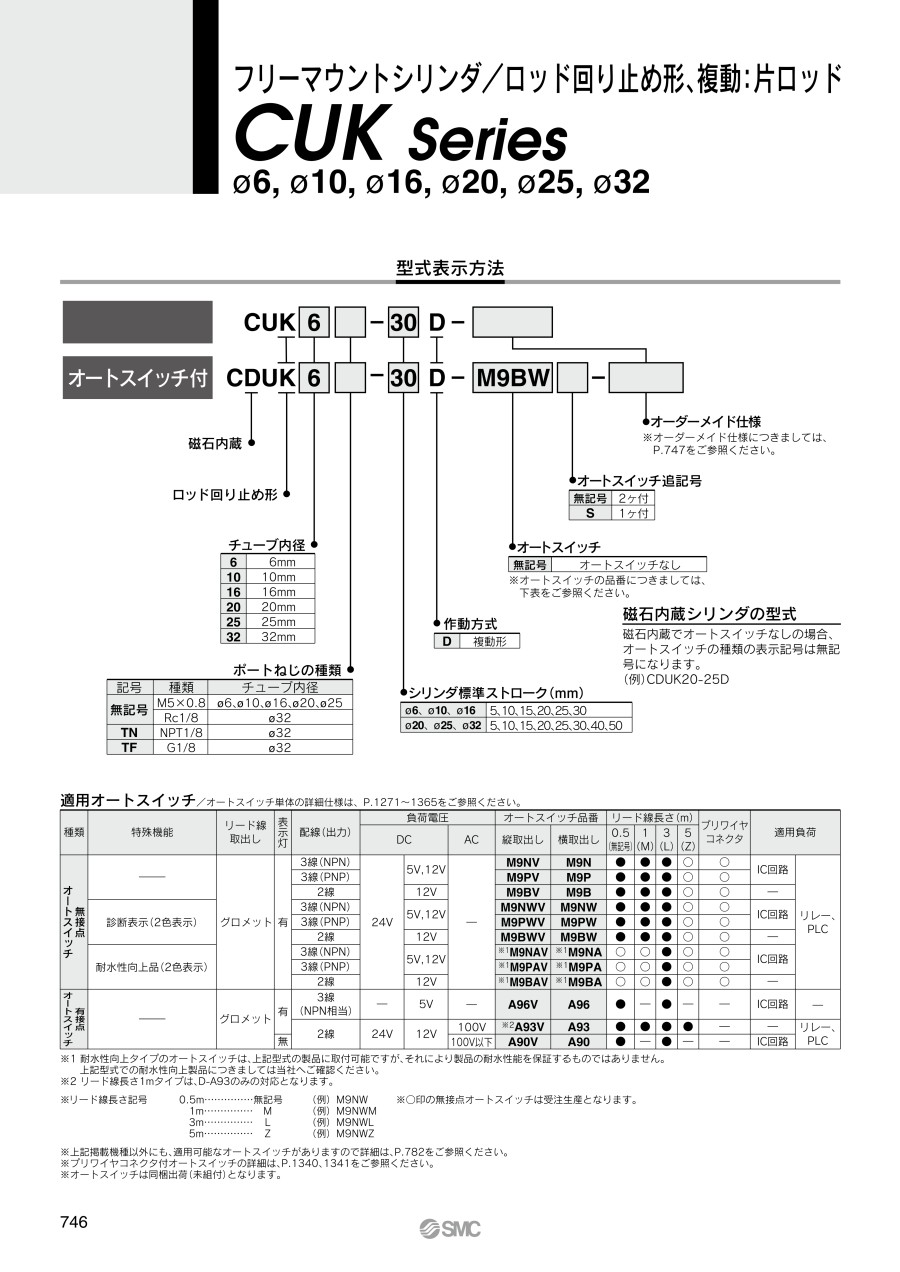

カタログ

通常単価(税別): 3,289円～33,816円

税込単価: 3,618円～37,198円

通常出荷日：在庫品1日目～19日目一部当日出荷可能

SMC社のエアシリンダです。【特長】・ボディの多面直接取付が可能な省スペースのエアシリンダ。

2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペックの詳細はカタログをご参照ください。
オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
CADデータは、一部の型番には対応しておりません。
商品画像は代表画像の場合がございます。

詳細を確認

よく一緒に見られています

SMC

エアシリンダ標準形：複動・片ロッド/CJ2シリーズ

通常価格(税別)： 1,923円 (税込価格：2,115円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

薄形シリンダコンパクトタイプ標準形複動片ロッド CQSシリーズ

通常価格(税別)： 2,420円 (税込価格：2,662円)

通常出荷日：在庫品1日目

未確定：候補が2,814型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

...

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

周囲温度

(℃)

使用圧力

(MPa)

ポートねじの種類

オーダーメイド仕様

ロックユニット部磁石

オートスイッチ（テーブル部）

リード線長さ（テーブル部）

(m)

スイッチ数（テーブル部）

最小発注数量

5	6	-10～70	0.15～0.7	M5×0.8	なし	磁石内蔵	なし	-	-	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	A90	3	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	A90	0.5	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	A93	3	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	A93	3	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	A93	0.5	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	低速シリンダ(5～50mm/s)	磁石内蔵	A93	0.5	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	A93	0.5	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	A93V	3	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	A93V	3	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	A93V	0.5	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	A93V	0.5	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	A96	3	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	A96	0.5	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	A96V	3	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	A96V	0.5	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	A96V	0.5	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9B	0.5	2ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	M9B	0.5	2ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	M9BA	3	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9B	3	2ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	M9B	3	2ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9B	3	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	M9B	3	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9B	1	2ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9B	0.5	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	M9B	0.5	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9BV	0.5	2ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	M9BV	0.5	2ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9BV	3	2ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	M9BV	3	2ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9BV	3	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	M9BV	3	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9BV	1	2ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9BV	0.5	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	M9BV	0.5	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9BV	5	2ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9BW	3	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	M9BW	3	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9BW	1	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9BW	0.5	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	M9BW	0.5	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9BWV	3	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9BWV	0.5	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9B	5	2ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	M9B	5	2ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9B	5	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	M9B	5	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9N	0.5	2ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	M9N	0.5	2ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9N	3	2ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	M9N	3	2ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9N	3	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	M9N	3	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9N	1	2ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9N	0.5	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	M9N	0.5	1ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9NV	0.5	2ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	回り止めプレートにワーク取付用ねじ付(ロッド先端突出なし)	磁石内蔵	M9NV	0.5	2ヶ付	1個
5	6	-10～60	0.15～0.7	M5×0.8	なし	磁石内蔵	M9NV	3	2ヶ付	1個

通常単価(税別) (税込単価)	通常出荷日

4,478円 ( 4,926円 )	在庫品1日目当日出荷可能
10,468円 ( 11,515円 )	6日目
9,910円 ( 10,901円 )	6日目
11,594円 ( 12,753円 )	6日目
12,410円 ( 13,651円 )	6日目
11,032円 ( 12,135円 )	6日目
6,051円 ( 6,656円 )	19日目
11,788円 ( 12,967円 )	6日目
12,154円 ( 13,369円 )	6日目
13,030円 ( 14,333円 )	6日目
11,594円 ( 12,753円 )	6日目
12,410円 ( 13,651円 )	6日目
11,792円 ( 12,971円 )	6日目
11,232円 ( 12,355円 )	6日目
12,354円 ( 13,589円 )	6日目
11,792円 ( 12,971円 )	6日目
12,578円 ( 13,836円 )	6日目
17,670円 ( 19,437円 )	6日目
18,926円 ( 20,819円 )	6日目
16,444円 ( 18,088円 )	6日目
9,888円 ( 10,877円 )	在庫品1日目当日出荷可能
20,164円 ( 22,180円 )	6日目
13,474円 ( 14,821円 )	6日目
14,438円 ( 15,882円 )	6日目
18,234円 ( 20,057円 )	6日目
12,916円 ( 14,208円 )	6日目
13,822円 ( 15,204円 )	6日目
19,166円 ( 21,083円 )	6日目
20,474円 ( 22,521円 )	6日目
20,286円 ( 22,315円 )	6日目
21,714円 ( 23,885円 )	6日目
14,210円 ( 15,631円 )	6日目
15,202円 ( 16,722円 )	6日目
19,728円 ( 21,701円 )	6日目
13,650円 ( 15,015円 )	6日目
14,584円 ( 16,042円 )	6日目
21,410円 ( 23,551円 )	6日目
13,930円 ( 15,323円 )	6日目
14,892円 ( 16,381円 )	6日目
13,650円 ( 15,015円 )	6日目
13,370円 ( 14,707円 )	6日目
14,268円 ( 15,695円 )	6日目
14,492円 ( 15,941円 )	6日目
13,930円 ( 15,323円 )	6日目
20,102円 ( 22,112円 )	6日目
21,406円 ( 23,547円 )	6日目
14,132円 ( 15,545円 )	6日目
15,060円 ( 16,566円 )	6日目
18,042円 ( 19,846円 )	6日目
19,234円 ( 21,157円 )	6日目
19,166円 ( 21,083円 )	6日目
20,474円 ( 22,521円 )	6日目
13,650円 ( 15,015円 )	6日目
14,584円 ( 16,042円 )	6日目
18,606円 ( 20,467円 )	6日目
13,088円 ( 14,397円 )	6日目
13,962円 ( 15,358円 )	6日目
9,889円 ( 10,878円 )	在庫品1日目当日出荷可能
20,474円 ( 22,521円 )	6日目
20,286円 ( 22,315円 )	6日目

...

基本情報

基本情報

SMC社のエアシリンダです。
【特長】
・ボディの多面直接取付が可能な省スペースのエアシリンダ。

ご注意

2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペックの詳細はカタログをご参照ください。
オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
CADデータは、一部の型番には対応しておりません。
商品画像は代表画像の場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
フリーマウントシリンダロッド回り止め形複動・両ロッド CUKWシリーズ
同商品タイプの複動・両ロッドとなります。押し引きとも空気で操作をする際に使用します。用途にあわせて比較検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
シリンダと同時選定するSMC社のポリウレタンチューブとなります。シリンダとあわせて検討可能です。
SMC
ナイロンチューブ T・TIAシリーズ
シリンダと同時選定するSMC社のナイロンチューブとなります。シリンダとあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フリーマウントシリンダロッド回り止め形、複動:片ロッド/CUKシリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品フリーマウントシリンダロッド回り止め形、複動:片ロッド/CUKシリーズ	フリーマウントシリンダロングストロークタイプ、ロッド回り止め形、複動:片ロッド/CUKシリーズ	エアシリンダロッド回り止め形:複動・片ロッド/CJ2Kシリーズ	エアシリンダロッド回り止め形ダイレクトマウント:複動・片ロッド/CJ2RKシリーズ	エアシリンダ標準形：複動・片ロッド/CJ2シリーズ	エアシリンダダイレクトマウント形:複動・片ロッド/CJ2Rシリーズ
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	3,289円-	5,928円 -	2,476円 -	2,670円 -	1,923円 -	2,337円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	1日目〜	在庫品1日目〜	在庫品1日目〜
シリンダ作動方式	複動	複動	複動	複動	複動	複動
ロッド作動方式	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド
本体形状	ブロック形	ブロック形	丸形	丸形	丸形	丸形
付加機能	ロッド回り止め機能付	ロッド回り止め機能付	ロッド回り止め機能付	ロッド回り止め機能付	標準	標準
エンドロック	なし	なし	なし	なし	なし	なし
