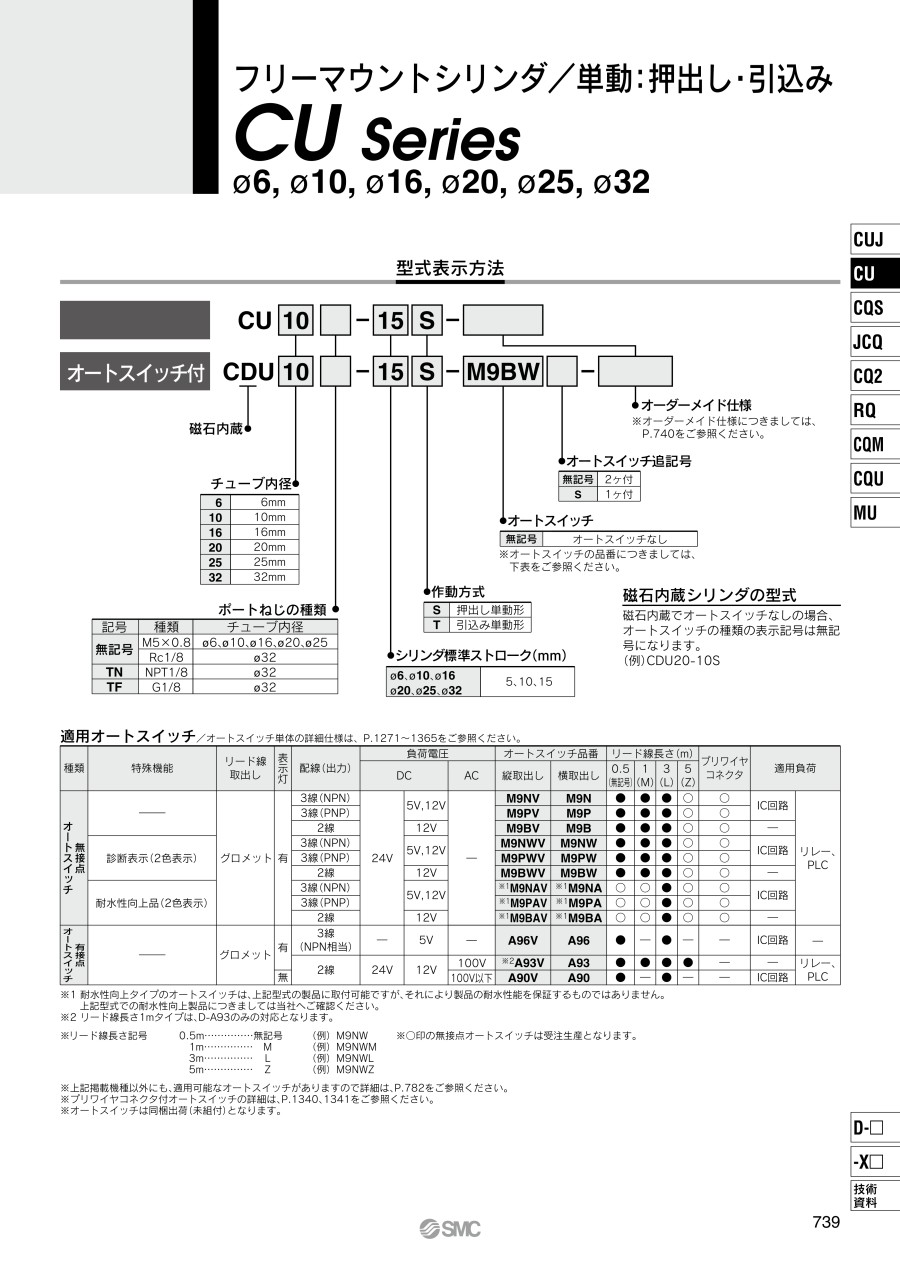

フリーマウントシリンダ 単動 押出し・引込み CUシリーズ
- 通常単価(税別)
- 2,476円～23,889円
- 税込単価
- 2,724円～26,278円
通常出荷日：在庫品1日目～6日目一部当日出荷可能
コンパクトエアシリンダのフリーマウントシリンダ。【特長】・ボディの多面直接取付が可能な省スペースのエア...
詳細を確認- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が715型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
製品仕様
| チューブ内径（mm） | 6 | 10 | 16 | 20 | 25 | 32 |
|---|---|---|---|---|---|---|
| 使用流体 | 空気 | |||||
| 保証耐圧力 | 1.05MPa | |||||
| 最高使用圧力 | 0.7MPa | |||||
| 最低使用圧力 | 0.2MPa | 0.15MPa | 0.13MPa | |||
| 周囲および使用流体温度 | オートスイッチ無：-10～+70℃ オートスイッチ付：-10～+60℃ （ただし凍結なきこと） | |||||
| 給油 | 無給油 | |||||
| 使用ピストン速度 | 50～500mm/s | |||||
| クッション | 注） ラバークッション | |||||
| ロッド先端ねじ | おねじ | |||||
| ストローク長さの許容差 | 0～+1.0mm | |||||
注）φ6はオートスイッチ付の場合、片側ラバークッションとなります。
標準ストローク表
JIS記号
単動／押出し形 単動／引込み形
| チューブ内径（mm） | 標準ストローク（mm） |
|---|---|
| 6、10、16、20、25、32 | 5、10、15 |
理論出力表
単位：N
| 作動方式 | チューブ内径（mm） | 使用圧力MPa | ||
|---|---|---|---|---|
| 0.3 | 0.5 | 0.7 | ||
| 押出し形（S） | φ6 | 4.99 | 10.7 | 16.3 |
| φ10 | 16.7 | 32.4 | 48.1 | |
| φ16 | 45.6 | 86.3 | 126 | |
| φ20 | 73 | 136 | 199 | |
| φ25 | 119 | 218 | 316 | |
| φ32 | 207 | 368 | 529 | |
| 引込み形（T） | φ6 | 2.86 | 7.10 | 11.3 |
| φ10 | 12.9 | 26.1 | 39.3 | |
| φ16 | 37.2 | 71.8 | 106 | |
| φ20 | 58 | 111 | 164 | |
| φ25 | 95 | 178 | 260 | |
| φ32 | 173 | 312 | 450 | |
質量表
単位：g
| 型番 | ストローク（mm） | ||
|---|---|---|---|
| 5 | 10 | 15 | |
| C（D）U6-□S,T | 22（27） | 25（35） | 28（38） |
| C（D）U10-□S,T | 36（41） | 40（50） | 48（58） |
| C（D）U16-□S,T | 50（75） | 56（86） | 71（101） |
| C（D）U20-□S,T | 95（128） | 106（143） | 133（170） |
| C（D）U25-□S,T | 176（230） | 193（252） | 235（294） |
| C（D）U32-□S,T | 262（335） | 286（364） | 347（425） |
※（ ）内数値はオートスイッチ付D-A93の場合
■リード線・コネクタ仕様の詳細は下記をご参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,366円 ( 3,703円 ) | 6日目 |
7,028円 ( 7,731円 ) | 6日目 |
6,596円 ( 7,256円 ) | 6日目 |
7,898円 ( 8,688円 ) | 6日目 |
7,464円 ( 8,210円 ) | 6日目 |
7,898円 ( 8,688円 ) | 6日目 |
12,608円 ( 13,869円 ) | 6日目 |
8,924円 ( 9,816円 ) | 6日目 |
18,407円 ( 20,248円 ) | 1日目 |
13,768円 ( 15,145円 ) | 6日目 |
14,636円 ( 16,100円 ) | 6日目 |
9,925円 ( 10,918円 ) | 6日目 |
9,274円 ( 10,201円 ) | 6日目 |
10,144円 ( 11,158円 ) | 6日目 |
12,898円 ( 14,188円 ) | 1日目 |
13,768円 ( 15,145円 ) | 6日目 |
9,493円 ( 10,442円 ) | 1日目 |
13,332円 ( 14,665円 ) | 1日目 |
9,057円 ( 9,963円 ) | 6日目 |
14,636円 ( 16,100円 ) | 6日目 |
9,493円 ( 10,442円 ) | 6日目 |
11,085円 ( 12,194円 ) | 6日目 |
3,366円 ( 3,703円 ) | 6日目 |
7,028円 ( 7,731円 ) | 6日目 |
6,596円 ( 7,256円 ) | 6日目 |
7,028円 ( 7,731円 ) | 6日目 |
7,898円 ( 8,688円 ) | 6日目 |
7,464円 ( 8,210円 ) | 6日目 |
8,333円 ( 9,166円 ) | 6日目 |
7,898円 ( 8,688円 ) | 1日目 |
8,333円 ( 9,166円 ) | 6日目 |
12,608円 ( 13,869円 ) | 6日目 |
8,924円 ( 9,816円 ) | 6日目 |
13,768円 ( 15,145円 ) | 6日目 |
14,636円 ( 16,100円 ) | 6日目 |
9,925円 ( 10,918円 ) | 6日目 |
14,203円 ( 15,623円 ) | 1日目 |
9,493円 ( 10,442円 ) | 6日目 |
9,858円 ( 10,844円 ) | 1日目 |
12,898円 ( 14,188円 ) | 6日目 |
9,493円 ( 10,442円 ) | 1日目 |
13,332円 ( 14,665円 ) | 6日目 |
9,057円 ( 9,963円 ) | 1日目 |
14,636円 ( 16,100円 ) | 6日目 |
9,925円 ( 10,918円 ) | 6日目 |
9,710円 ( 10,681円 ) | 6日目 |
11,085円 ( 12,194円 ) | 6日目 |
3,621円 ( 3,983円 ) | 6日目 |
7,997円 ( 8,797円 ) | 6日目 |
8,508円 ( 9,359円 ) | 1日目 |
6,633円 ( 7,296円 ) | 6日目 |
9,700円 ( 10,670円 ) | 6日目 |
10,213円 ( 11,234円 ) | 6日目 |
7,997円 ( 8,797円 ) | 6日目 |
7,484円 ( 8,232円 ) | 6日目 |
10,213円 ( 11,234円 ) | 6日目 |
11,576円 ( 12,734円 ) | 6日目 |
8,336円 ( 9,170円 ) | 1日目 |
12,599円 ( 13,859円 ) | 1日目 |
17,511円 ( 19,262円 ) | 1日目 |
詳細情報
基本情報
コンパクトエアシリンダのフリーマウントシリンダ。
【特長】
・ボディの多面直接取付が可能な省スペースのエアシリンダ。
・シリーズも豊富に充実
・オートスイッチ付
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
フリーマウントシリンダ 単動 押出し・引込み CUシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QCU/CUKシリーズのオートスイッチ用のマグネットは、標準で内蔵していますか？
A
CUの品番にの間に”D”が入るとマグネットが内蔵されます（例：CDU10-20D）。
マグネット内蔵のφ16以上は、全長寸法（S,Z寸法）が標準寸法（マグネットなし）より伸びるので、ご注意ください。詳細はカタログをご参照ください。
注1）CDU/CDUKの単動引込み形は、φ20以上から標準よりボディ寸法が伸びます
注2）CDUJシリーズは、φ6以上から標準よりボディ寸法が伸びます。
マグネット内蔵のφ16以上は、全長寸法（S,Z寸法）が標準寸法（マグネットなし）より伸びるので、ご注意ください。詳細はカタログをご参照ください。
注1）CDU/CDUKの単動引込み形は、φ20以上から標準よりボディ寸法が伸びます
注2）CDUJシリーズは、φ6以上から標準よりボディ寸法が伸びます。
QCUJ/CU/CUKシリーズに適応する、オートスイッチの選定基準を知りたい。
A
条件選択として
①取付・・直接（溝）取付のみ
②負荷電圧・・DC or AC 及び 電圧
③スイッチ接点・・有接点 or 無接点
④2線式 or 3線式
⑤環境・・耐水性向上
⑥診断表示（2色表示）
⑦リード線長さ・・0.5 or 1or 3 or 5 ｍ等をご検討の上、カタログに表記するスイッチから選択してください。
①取付・・直接（溝）取付のみ
②負荷電圧・・DC or AC 及び 電圧
③スイッチ接点・・有接点 or 無接点
④2線式 or 3線式
⑤環境・・耐水性向上
⑥診断表示（2色表示）
⑦リード線長さ・・0.5 or 1or 3 or 5 ｍ等をご検討の上、カタログに表記するスイッチから選択してください。
