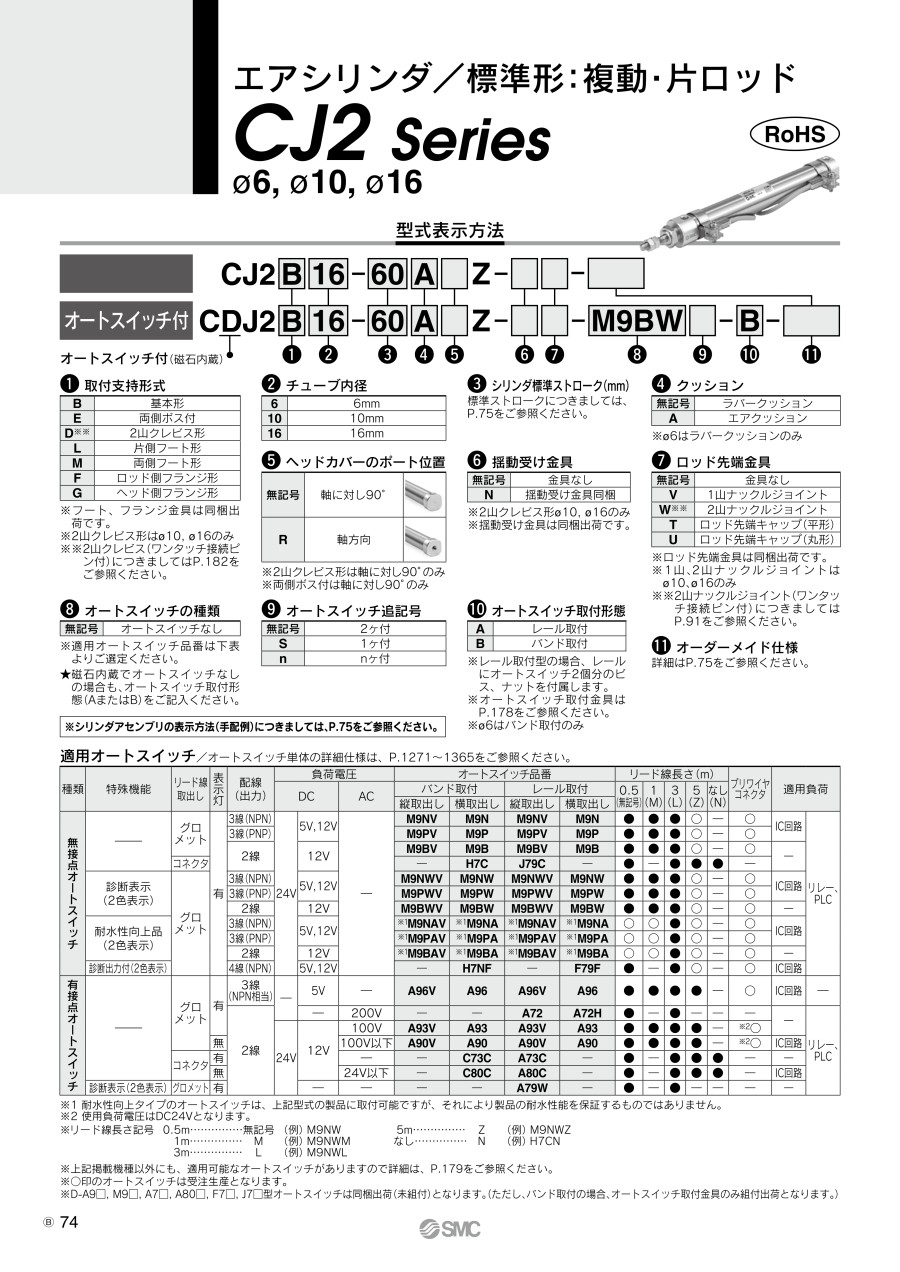

エアシリンダ標準形：複動・片ロッド/CJ2シリーズ
- 通常単価(税別)
- 1,923円～34,699円
- 税込単価
- 2,115円～38,169円
通常出荷日：在庫品1日目～31日目一部当日出荷可能
SMC社のエアシリンダです。【特長】・シリンダ取付自由度の向上・オートスイッチ位置微調整が容易・スイッ...
詳細を確認- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペックの詳細はカタログをご参照ください。
- オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
- CADデータは、一部の型番には対応しておりません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が22,921型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
基本形（B） ラバークッション
| チューブ内径 | A | B | C | D | F | GA | GB | H | MM | NA | NB | NC | NDh8 | NN | S | SA | T | Z | ZA |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 15 | 12 | 14 | 3 | 8 | 14.5 | 5 | 28 | M3×0.5 | 16 | 9.5 | 7 | 6 0-0.018 | M6×1.0 | 51.5 | 49 | 3 | 79.5 | 77 |
| 10 | 15 | 12 | 14 | 4 | 8 | 8 | 5 | 28 | M4×0.7 | 12.5 | 9.5 | - | 8 0-0.022 | M8×1.0 | 46 | - | - | 74 | - |
| 16 | 15 | 18.3 | 20 | 5 | 8 | 8 | 5 | 28 | M5×0.8 | 12.5 | 9.5 | - | 10 0-0.022 | M10×1.0 | 47 | - | - | 75 | - |
基本形（B） エアクッション
下表以外の寸法はラバークッションと同じです。
| チューブ内径 | B | C | GA | GB | NA | NB | WA | WB | S | Z |
|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 15 | 17 | 7.5 | 6.5 | 21 | 20 | 14.4 | 13.4 | 65 | 93 |
| 16 | 18.3 | 20 | 7.5 | 6.5 | 21 | 20 | 14.4 | 13.4 | 66 | 94 |
製品仕様
仕様
| チューブ内径（mm） | 6 | 10 | 16 | |
|---|---|---|---|---|
| 作動方式 | 複動片ロッド | |||
| 使用流体 | 空気 | |||
| 保証耐圧力 | 1MPa | |||
| 最高使用圧力 | 0.7MPa | |||
| 最低使用圧力 | ラバークッション | 0.12MPa | 0.06MPa | |
| エアクッション | ― | 0.1MPa | ||
| 周囲温度および使用流体温度 | オートスイッチなし：-10℃～70℃ （ただし、凍結なきこと） | |||
| クッション | ラバークッション | ラバークッション／エアクッション | ||
| 給油 | 不要（無給油） | |||
| 使用ピストン速度 | ラバークッション | 50～750mm/s | ||
| エアクッション | ― | 50～1000mm/s | ||
| 許容運動エネルギー | ラバークッション | 0.012J | 0.035J | 0.090J |
| エアクッション （有効クッション長さ） | ― | 0.07J （9.4mm） | 0.18J （9.4mm） | |
| ストローク長さの許容差 | +1.00 | |||
オーダーメイド仕様/ポート位置関係の特殊
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,381円 ( 2,619円 ) | 6日目 |
2,381円 ( 2,619円 ) | 19日目 |
2,508円 ( 2,759円 ) | 19日目 |
6,579円 ( 7,237円 ) | 6日目 |
6,109円 ( 6,720円 ) | 6日目 |
2,381円 ( 2,619円 ) | 6日目 |
7,991円 ( 8,790円 ) | 6日目 |
9,995円 ( 10,995円 ) | 6日目 |
2,381円 ( 2,619円 ) | 6日目 |
9,056円 ( 9,962円 ) | 6日目 |
9,356円 ( 10,292円 ) | 6日目 |
10,206円 ( 11,227円 ) | 6日目 |
2,381円 ( 2,619円 ) | 6日目 |
2,879円 ( 3,167円 ) | 19日目 |
10,489円 ( 11,538円 ) | 6日目 |
6,986円 ( 7,685円 ) | 6日目 |
12,472円 ( 13,719円 ) | 6日目 |
14,225円 ( 15,648円 ) | 6日目 |
12,109円 ( 13,320円 ) | 6日目 |
16,776円 ( 18,454円 ) | 6日目 |
12,190円 ( 13,409円 ) | 6日目 |
13,104円 ( 14,414円 ) | 6日目 |
8,226円 ( 9,049円 ) | 6日目 |
12,047円 ( 13,252円 ) | 6日目 |
13,755円 ( 15,131円 ) | 6日目 |
12,472円 ( 13,719円 ) | 6日目 |
11,624円 ( 12,786円 ) | 6日目 |
12,472円 ( 13,719円 ) | 6日目 |
12,814円 ( 14,095円 ) | 6日目 |
12,898円 ( 14,188円 ) | 6日目 |
12,898円 ( 14,188円 ) | 6日目 |
9,056円 ( 9,962円 ) | 6日目 |
9,995円 ( 10,995円 ) | 6日目 |
2,723円 ( 2,995円 ) | 在庫品1日目当日出荷可能 |
10,230円 ( 11,253円 ) | 6日目 |
7,812円 ( 8,593円 ) | 19日目 |
15,795円 ( 17,375円 ) | 6日目 |
11,170円 ( 12,287円 ) | 6日目 |
16,573円 ( 18,230円 ) | 6日目 |
17,044円 ( 18,748円 ) | 6日目 |
17,984円 ( 19,782円 ) | 6日目 |
12,190円 ( 13,409円 ) | 6日目 |
8,116円 ( 8,928円 ) | 6日目 |
12,047円 ( 13,252円 ) | 6日目 |
8,226円 ( 9,049円 ) | 6日目 |
14,693円 ( 16,162円 ) | 6日目 |
12,345円 ( 13,580円 ) | 6日目 |
7,755円 ( 8,531円 ) | 6日目 |
13,755円 ( 15,131円 ) | 6日目 |
13,284円 ( 14,612円 ) | 6日目 |
7,794円 ( 8,573円 ) | 19日目 |
11,823円 ( 13,005円 ) | 19日目 |
2,381円 ( 2,619円 ) | 6日目 |
10,230円 ( 11,253円 ) | 6日目 |
5,914円 ( 6,505円 ) | 19日目 |
2,381円 ( 2,619円 ) | 6日目 |
7,991円 ( 8,790円 ) | 6日目 |
12,861円 ( 14,147円 ) | 6日目 |
2,381円 ( 2,619円 ) | 19日目 |
4,071円 ( 4,478円 ) | 19日目 |
詳細情報
基本情報
SMC社のエアシリンダです。
【特長】
・シリンダ取付自由度の向上
・オートスイッチ位置微調整が容易
・スイッチブラケット透明化によるインジケータランプ視認性向上
・ロッド先端金具、揺動受け金具付の品番を設定しました
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペックの詳細はカタログをご参照ください。
- オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
- CADデータは、一部の型番には対応しておりません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
