エアシリンダ ダイレクトマウント・ロッド回り止め形 複動・片ロッド CM2RKシリーズ
- 通常単価(税別)
- 6,170円～42,783円
- 税込単価
- 6,787円～47,061円
通常出荷日：在庫品1日目～22日目一部当日出荷可能
ダイレクトマウントシリンダCM2Rシリーズは、角形ロッドカバーにより直接取付ができるシリンダです。【特...
詳細を確認- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- オートスイッチの詳細はカタログタブの【規格情報】をクリックし、P1581～P1672をご参照ください。
オートスイッチ共通仕様はカタログタブの【規格情報】をクリックし、P1584～P1588をご参照ください。 - オーダーメイド仕様の詳細はメーカーHPのシリーズ共通仕様品オーダーメイドカタログをご参照下さい。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
CADデータは、一部の型番には対応しておりません。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が2,387型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様

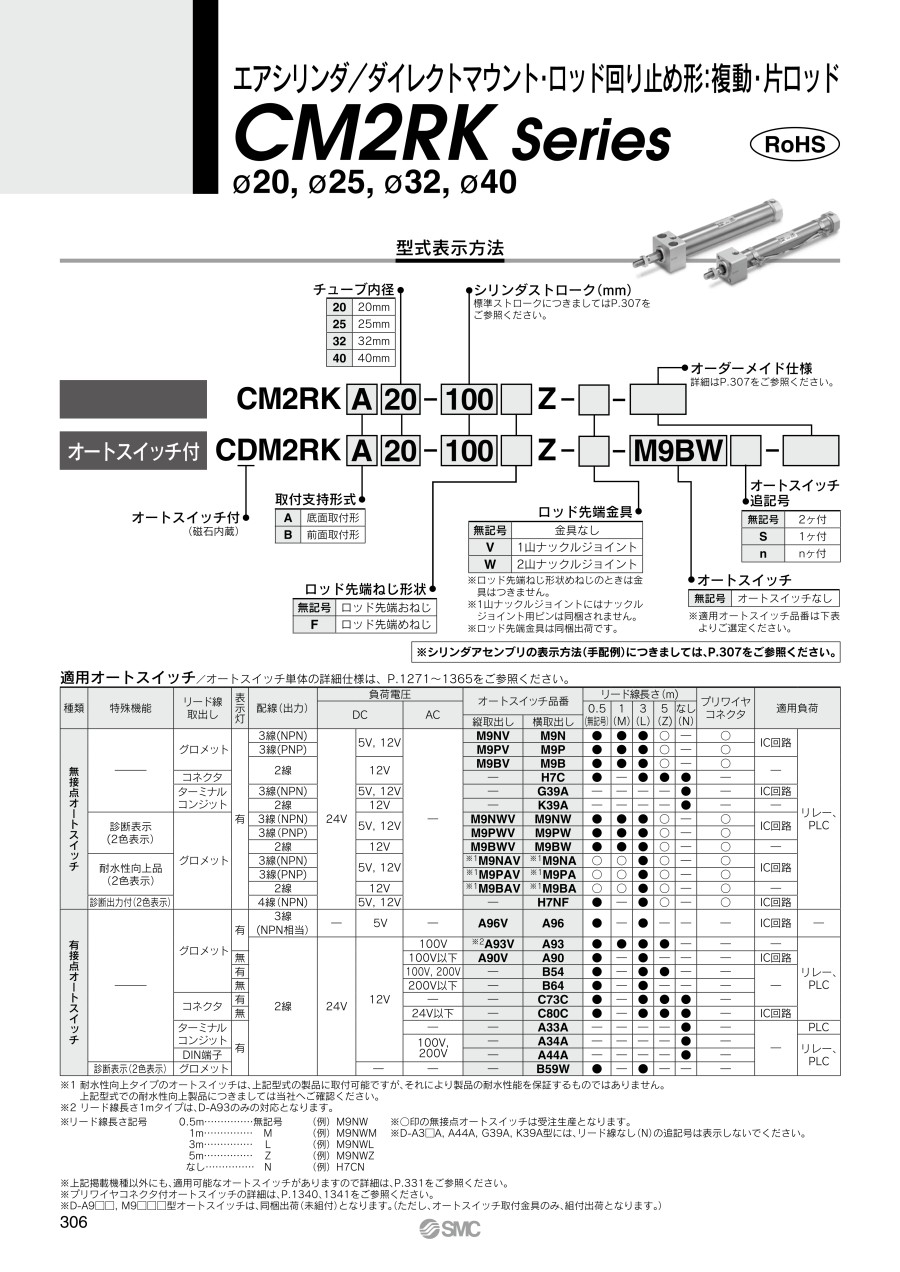

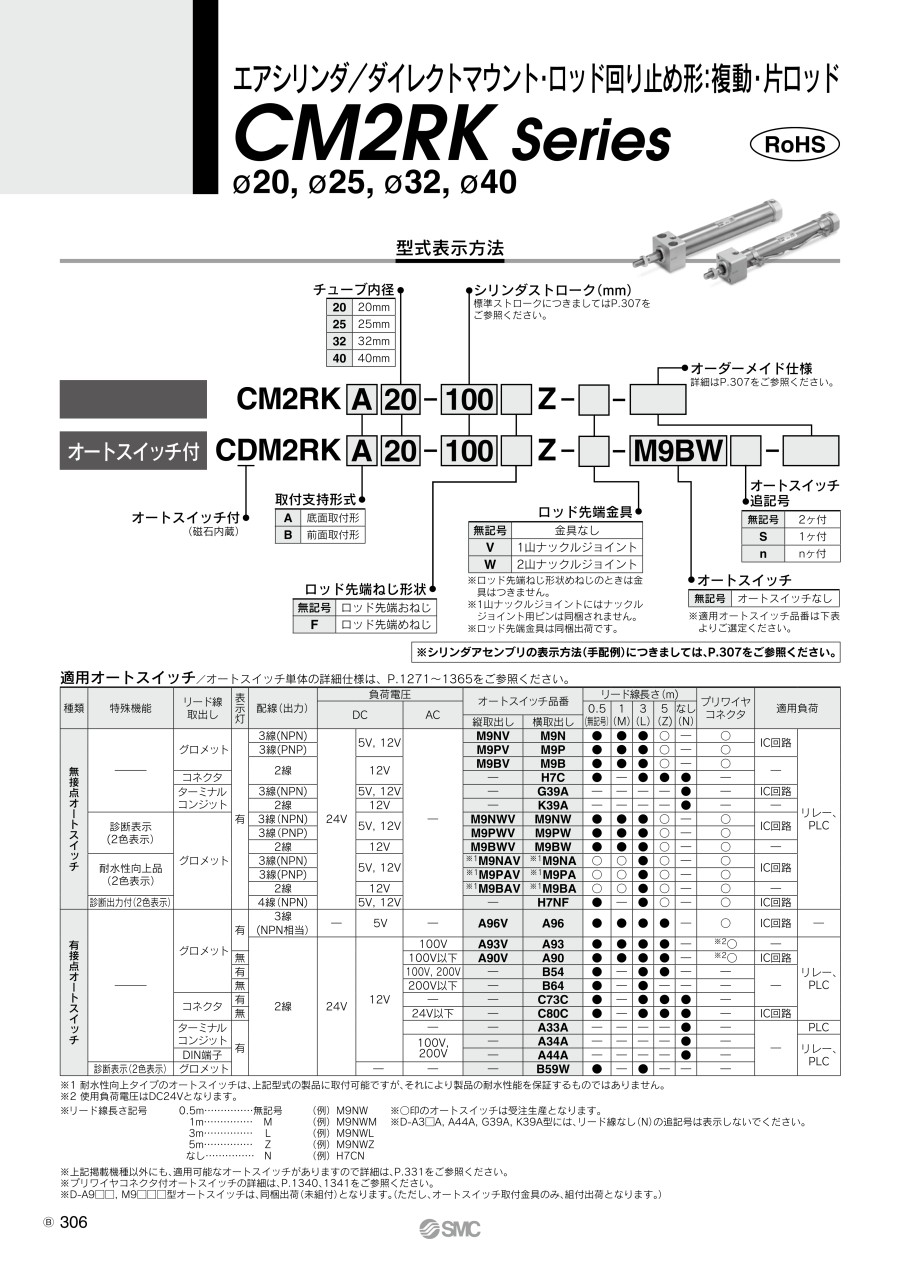

型式表示方法
製品仕様
| シリンダチューブ内径（mm） | 20 | 25 | 32 | 40 | |
|---|---|---|---|---|---|
| ロッド不回転精度 | ±0.7゜ | ±0.5゜ | |||
| 作動方法 | 複動片ロッド | ||||
| 使用流体 | 空気 | ||||
| 保証耐圧力 | 1.5MPa | ||||
| 最高使用圧力 | 1.0MPa | ||||
| 最低使用圧力 | 0.05MPa | ||||
| 周囲温度および使用流体温度 | オートスイッチなし：-10～+70℃（ただし凍結なきこと） オートスイッチ付：-10～+60℃（ただし凍結なきこと） | ||||
| 給油 | 不要（無給油） | ||||
| ストローク長さの許容差 | 0～+1.4mm | ||||
| 使用ピストン速度 | 50～500mm/s | ||||
| クッション | ラバークッション | ||||
| 許容運動エネルギー | おねじ | 0.27J | 0.4J | 0.65J | 1.2J |
| めねじ | 0.11J | 0.18J | 0.29J | 0.52J | |
標準ストローク表
表示記号
ラバークッション
| チューブ内径（mm） | 標準ストローク（mm） | 最大製作可能ストローク （mm） |
|---|---|---|
| 20 | 25、50、75、100、125、150 | 1,000 |
| 25 | 25、50、75、100、125、150、200 | |
| 32 | 25、50、75、100、125、150、200 | |
| 40 | 25、50、75、100、125、150、200、250、300 |
2種類の取付形式
用途に合わせて選択可能。
締付トルク／底面取付形（CM2RKA）のシリンダ取付用ボルトは以下のトルクで締付け
| チューブ内径（mm） | 六角穴付ボルトサイズ | 適正締付トルク（N・m） |
|---|---|---|
| 20 | M5×0.8 | 2.4～3.6 |
| 25 | M6 | 4.2～6.2 |
| 32 | M8 | 10.0～15.0 |
| 40 | M10 | 19.6～29.4 |
■リード線・コネクタ仕様の詳細は下記をご参照下さい。
■オーダーメイド仕様：ポート位置関係の特殊の詳細は下記をご参照下さい。
■オーダーメイド仕様：可変行程シリンダ／押出し調整形の詳細は下記をご参照下さい。
■オーダーメイド仕様：可変行程シリンダ／引込み調整形の詳細は下記をご参照下さい。
■オーダーメイド仕様：オートスイッチレール取付の詳細は下記をご参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,451円 ( 7,096円 ) | 19日目 |
6,451円 ( 7,096円 ) | 19日目 |
8,281円 ( 9,109円 ) | 19日目 |
6,451円 ( 7,096円 ) | 19日目 |
10,938円 ( 12,032円 ) | 19日目 |
6,692円 ( 7,361円 ) | 19日目 |
6,451円 ( 7,096円 ) | 19日目 |
12,293円 ( 13,522円 ) | 19日目 |
11,687円 ( 12,856円 ) | 19日目 |
12,248円 ( 13,473円 ) | 19日目 |
6,452円 ( 7,097円 ) | 19日目 |
15,217円 ( 16,739円 ) | 6日目 |
16,086円 ( 17,695円 ) | 6日目 |
12,836円 ( 14,120円 ) | 6日目 |
12,402円 ( 13,642円 ) | 6日目 |
19,233円 ( 21,156円 ) | 6日目 |
20,290円 ( 22,319円 ) | 6日目 |
15,361円 ( 16,897円 ) | 6日目 |
11,687円 ( 12,856円 ) | 19日目 |
13,405円 ( 14,746円 ) | 6日目 |
13,090円 ( 14,399円 ) | 19日目 |
20,676円 ( 22,744円 ) | 6日目 |
25,651円 ( 28,216円 ) | 6日目 |
22,610円 ( 24,871円 ) | 6日目 |
19,475円 ( 21,423円 ) | 6日目 |
21,883円 ( 24,071円 ) | 6日目 |
18,985円 ( 20,884円 ) | 6日目 |
18,839円 ( 20,723円 ) | 6日目 |
19,709円 ( 21,680円 ) | 6日目 |
14,648円 ( 16,113円 ) | 6日目 |
14,429円 ( 15,872円 ) | 6日目 |
15,280円 ( 16,808円 ) | 6日目 |
18,407円 ( 20,248円 ) | 6日目 |
20,676円 ( 22,744円 ) | 6日目 |
14,429円 ( 15,872円 ) | 6日目 |
19,276円 ( 21,204円 ) | 6日目 |
10,011円 ( 11,012円 ) | 19日目 |
6,692円 ( 7,361円 ) | 19日目 |
6,692円 ( 7,361円 ) | 9日目 |
10,057円 ( 11,063円 ) | 19日目 |
8,507円 ( 9,358円 ) | 19日目 |
12,394円 ( 13,633円 ) | 19日目 |
6,691円 ( 7,360円 ) | 19日目 |
10,619円 ( 11,681円 ) | 19日目 |
13,890円 ( 15,279円 ) | 19日目 |
14,659円 ( 16,125円 ) | 19日目 |
6,692円 ( 7,361円 ) | 19日目 |
12,489円 ( 13,738円 ) | 19日目 |
7,219円 ( 7,941円 ) | 19日目 |
11,366円 ( 12,503円 ) | 19日目 |
6,691円 ( 7,360円 ) | 19日目 |
6,691円 ( 7,360円 ) | 19日目 |
8,508円 ( 9,359円 ) | 19日目 |
11,470円 ( 12,617円 ) | 19日目 |
12,395円 ( 13,635円 ) | 19日目 |
12,956円 ( 14,252円 ) | 19日目 |
12,958円 ( 14,254円 ) | 19日目 |
6,691円 ( 7,360円 ) | 6日目 |
15,589円 ( 17,148円 ) | 6日目 |
16,460円 ( 18,106円 ) | 6日目 |
詳細情報
基本情報
ダイレクトマウントシリンダCM2Rシリーズは、角形ロッドカバーにより直接取付ができるシリンダです。
【特長】
・ロッド先端形状めねじを標準化
・使用用途に合ったロッド先端形状が選択可能
・オートスイッチ位置微調整が容易
・ロッド先端金具付の品番を設定しました
・六角形のロッド形状により、ロッドが回転しないシリンダ
・高い不回転精度（Φ20、Φ25：±0.7°、Φ32、Φ40：±0.5°）
・省スペースを実現
・取付精度・強度の向上
・前面取付形と底面取付形の2種類の取付形式があり、用途に合わせて選択できます
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- オートスイッチの詳細はカタログタブの【規格情報】をクリックし、P1581～P1672をご参照ください。
オートスイッチ共通仕様はカタログタブの【規格情報】をクリックし、P1584～P1588をご参照ください。 - オーダーメイド仕様の詳細はメーカーHPのシリーズ共通仕様品オーダーメイドカタログをご参照下さい。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
CADデータは、一部の型番には対応しておりません。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
