エアシリンダ ロッド回り止め形：単動・押出し、引込み/CM2Kシリーズ
- 通常単価(税別)
- 7,018円～23,916円
- 税込単価
- 7,720円～26,308円
通常出荷日：1日目～19日目
SMC社のエアシリンダです。【特長】・ロッド先端形状めねじを標準化・使用用途に合ったロッド先端形状が選...
詳細を確認- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペックの詳細はカタログをご参照ください。
- オートスイッチの詳細はカタログタブの【規格情報】をクリックし、P1581～P1672をご参照ください。
オートスイッチ共通仕様はカタログタブの【規格情報】をクリックし、P1584～P1588をご参照ください。 - オーダーメイド仕様の詳細はメーカーHPのシリーズ共通仕様品オーダーメイドカタログをご参照下さい。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。CADデータは、一部の型番には対応しておりません。
未確定：候補が310型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

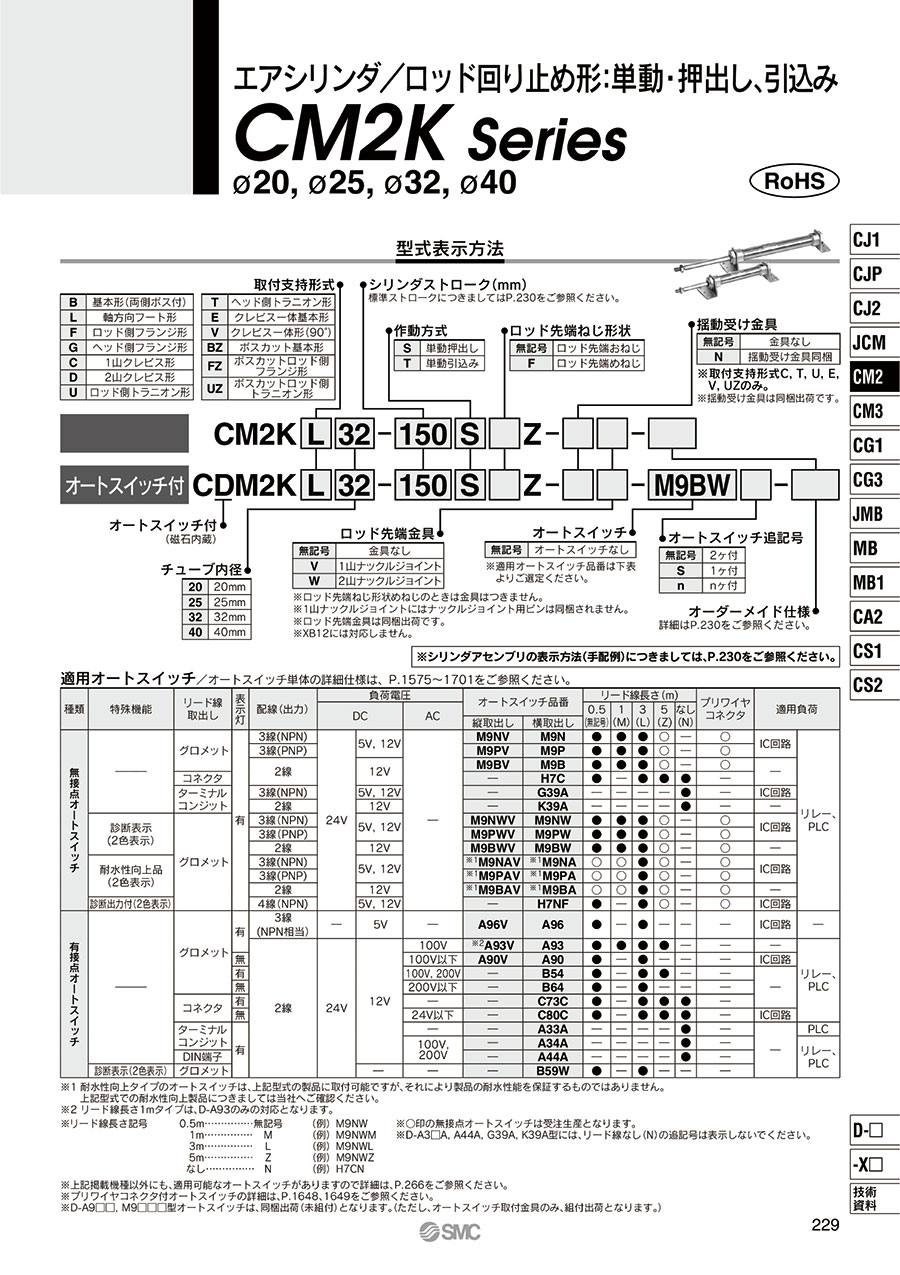

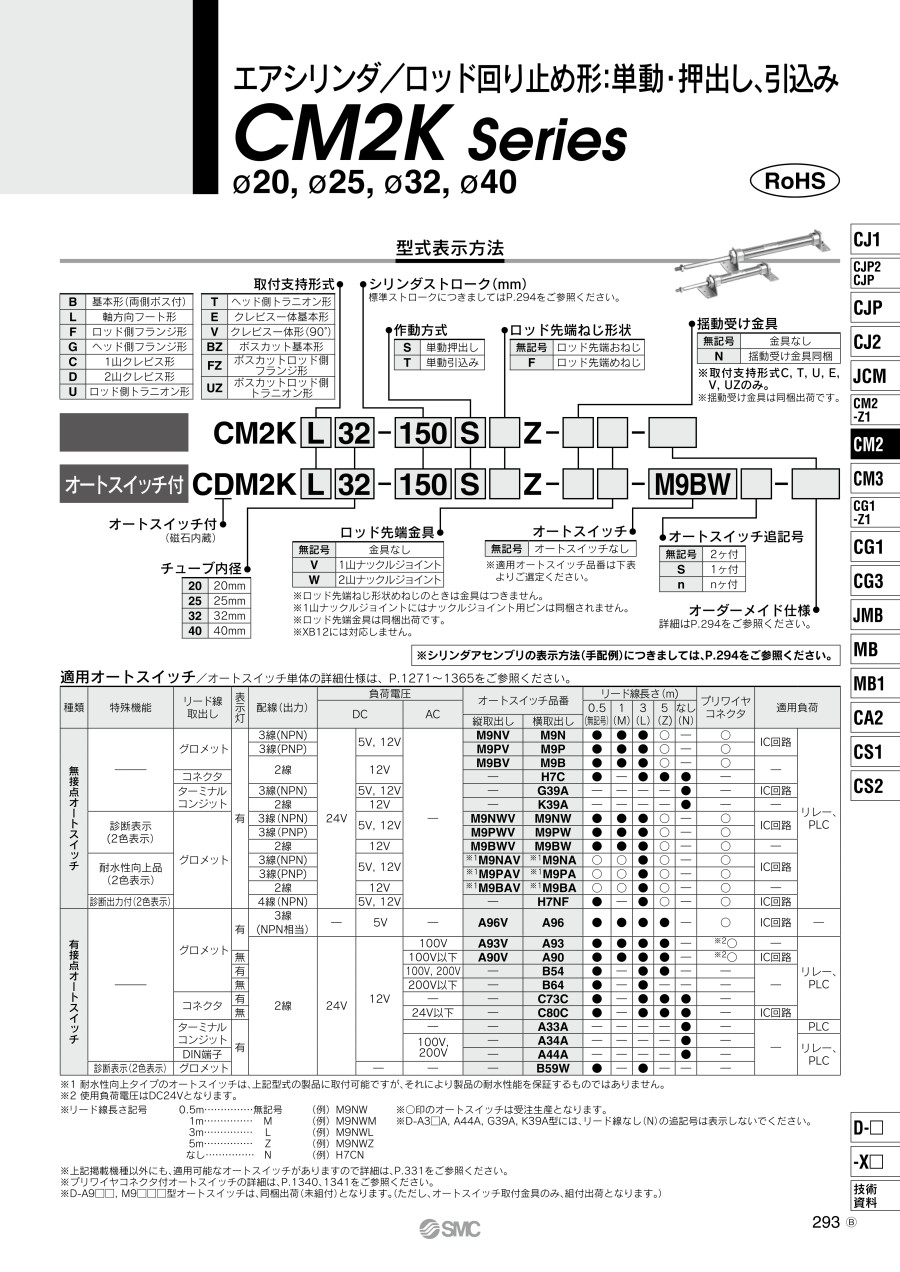

商品情報
外形図
基本形（両側ボス付）（B）
| チューブ内径 | A | AL | B1 | B2 | E | F | FL | G | H | H1 | H2 | I | KB | MM | NA | NN | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 18 | 15.5 | 13 | 26 | 20 0-0.033 | 13 | 10.5 | 8 | 41 | 5 | 8 | 28 | 8.2 | M8×1.25 | 24 | M20×1.5 | 1/8 |
| 25 | 22 | 19.5 | 17 | 32 | 26 0-0.033 | 13 | 10.5 | 8 | 45 | 6 | 8 | 33.5 | 10.2 | M10×1.25 | 30 | M26×1.5 | 1/8 |
| 32 | 22 | 19.5 | 17 | 32 | 26 0-0.033 | 13 | 10.5 | 8 | 45 | 6 | 8 | 37.5 | 12.2 | M10×1.25 | 34.5 | M26×1.5 | 1/8 |
| 40 | 24 | 21 | 22 | 41 | 32 0-0.039 | 16 | 13.5 | 11 | 50 | 8 | 10 | 46.5 | 14.2 | M14×1.5 | 42.5 | M32×2 | 1/4 |
ストローク別寸法表
ボスカット形
| ストローク | 1～50 | 51～100 | 101～150 | 151～200 | 201～250 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 記号 | S | ZZ | S | ZZ | S | ZZ | S | ZZ | S | ZZ | |
| チューブ内径 | 20 | 87 | 141 | 112 | 166 | 137 | 191 | - | - | - | - |
| 25 | 87 | 145 | 112 | 170 | 137 | 195 | - | - | - | - | |
| 32 | 89 | 147 | 114 | 172 | 139 | 197 | 164 | 222 | - | - | |
| 40 | 113 | 179 | 138 | 204 | 163 | 229 | 188 | 254 | 213 | 279 | |
| ストローク | 1～50 | 51～100 | 101～150 | 151～200 | 201～250 | |
|---|---|---|---|---|---|---|
| 記号 | ZZ | ZZ | ZZ | ZZ | ZZ | |
| チューブ内径 | 20 | 128 | 153 | 178 | - | - |
| 25 | 132 | 157 | 182 | - | - | |
| 32 | 134 | 159 | 184 | 209 | - | |
| 40 | 163 | 188 | 213 | 238 | 263 | |
ロッド先端めねじ形
| ストローク | A1 | H | MM | 1～50 | 51～100 | 101～150 | 151～200 | 201～250 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 記号 | S | ZZ | S | ZZ | S | ZZ | S | ZZ | S | ZZ | ||||
| チューブ内径 | 20 | 8 | 20 | M4×0.7 | 87 | 120 | 112 | 145 | 137 | 170 | - | - | - | - |
| 25 | 8 | 20 | M5×0.8 | 87 | 120 | 112 | 145 | 137 | 170 | - | - | - | - | |
| 32 | 12 | 20 | M6×1 | 89 | 122 | 114 | 147 | 139 | 172 | 164 | 197 | - | - | |
| 40 | 13 | 21 | M8×1.25 | 113 | 150 | 138 | 175 | 163 | 200 | 188 | 225 | 213 | 250 | |
※めねじをご使用の場合、ピストンロッド締付け時には、薄型スパナをご使用ください。
※めねじをご使用の場合、ワーク材質によっては座金等を使用して、ロッド先端接触部が変形等しないようご注意ください。
製品仕様
仕様
| シリンダチューブ内径（mm） | 20 | 25 | 32 | 40 | |
|---|---|---|---|---|---|
| ロッド不回転精度 | ±0.7° | ±0.5° | |||
| 作動方式 | 単動:押出し／単動:引込み | ||||
| 使用流体 | 空気 | ||||
| クッション | ラバークッション | ||||
| 保証耐圧力 | 1.5MPa | ||||
| 最高使用圧力 | 1.0MPa | ||||
| 最低使用圧力 | 押出し | 0.18MPa | |||
| 引込み | 0.23MPa | ||||
| 周囲温度および使用流体温度 | オートスイッチなし：-10℃～70℃ オートスイッチ付 ：-10℃～60℃ | （ただし凍結なきこと） | |||
| 給油 | 不要（無給油） | ||||
| ストローク長さの許容差 | +1.40 mm | ||||
| 使用ピストン速度 | 50～500mm/s | ||||
| 許容運動エネルギー | おねじ | 0.27J | 0.4J | 0.65J | 1.2J |
| めねじ | 0.11J | 0.18J | 0.29J | 0.52J | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,300円 ( 8,030円 ) | 19日目 |
13,424円 ( 14,766円 ) | 19日目 |
7,300円 ( 8,030円 ) | 19日目 |
10,666円 ( 11,733円 ) | 19日目 |
11,227円 ( 12,350円 ) | 19日目 |
12,536円 ( 13,790円 ) | 19日目 |
13,004円 ( 14,304円 ) | 19日目 |
7,840円 ( 8,624円 ) | 19日目 |
10,005円 ( 11,006円 ) | 19日目 |
7,300円 ( 8,030円 ) | 19日目 |
10,703円 ( 11,773円 ) | 19日目 |
7,300円 ( 8,030円 ) | 19日目 |
7,300円 ( 8,030円 ) | 19日目 |
7,840円 ( 8,624円 ) | 19日目 |
10,005円 ( 11,006円 ) | 19日目 |
7,653円 ( 8,418円 ) | 1日目 |
10,666円 ( 11,733円 ) | 6日目 |
11,227円 ( 12,350円 ) | 6日目 |
12,536円 ( 13,790円 ) | 19日目 |
14,170円 ( 15,587円 ) | 6日目 |
13,097円 ( 14,407円 ) | 6日目 |
14,660円 ( 16,126円 ) | 1日目 |
12,723円 ( 13,995円 ) | 6日目 |
7,300円 ( 8,030円 ) | 19日目 |
10,666円 ( 11,733円 ) | 19日目 |
15,434円 ( 16,977円 ) | 19日目 |
8,141円 ( 8,955円 ) | 19日目 |
8,141円 ( 8,955円 ) | 19日目 |
12,958円 ( 14,254円 ) | 19日目 |
8,141円 ( 8,955円 ) | 19日目 |
14,126円 ( 15,539円 ) | 19日目 |
8,983円 ( 9,881円 ) | 19日目 |
13,269円 ( 14,596円 ) | 19日目 |
13,890円 ( 15,279円 ) | 19日目 |
14,779円 ( 16,257円 ) | 19日目 |
8,983円 ( 9,881円 ) | 19日目 |
15,249円 ( 16,774円 ) | 19日目 |
10,633円 ( 11,696円 ) | 19日目 |
16,650円 ( 18,315円 ) | 19日目 |
10,633円 ( 11,696円 ) | 19日目 |
16,650円 ( 18,315円 ) | 19日目 |
11,563円 ( 12,719円 ) | 19日目 |
13,371円 ( 14,708円 ) | 19日目 |
10,666円 ( 11,733円 ) | 19日目 |
11,563円 ( 12,719円 ) | 19日目 |
7,440円 ( 8,184円 ) | 19日目 |
7,440円 ( 8,184円 ) | 19日目 |
7,995円 ( 8,795円 ) | 19日目 |
10,807円 ( 11,888円 ) | 19日目 |
7,995円 ( 8,795円 ) | 19日目 |
8,402円 ( 9,242円 ) | 19日目 |
7,440円 ( 8,184円 ) | 19日目 |
8,283円 ( 9,111円 ) | 19日目 |
8,282円 ( 9,110円 ) | 19日目 |
9,858円 ( 10,844円 ) | 19日目 |
9,125円 ( 10,038円 ) | 19日目 |
9,965円 ( 10,962円 ) | 19日目 |
7,622円 ( 8,384円 ) | 19日目 |
7,622円 ( 8,384円 ) | 19日目 |
7,622円 ( 8,384円 ) | 19日目 |
詳細情報
基本情報
SMC社のエアシリンダです。
【特長】
・ロッド先端形状めねじを標準化
・使用用途に合ったロッド先端形状が選択可能
・オートスイッチ位置微調整が容易
・六角形のロッドによりロッドが回転しないタイプ
・高い不回転精度（Φ20、Φ25：±0.7°、Φ32、Φ40：±0.5°）
・無給油で使用可能
・標準シリンダと取付は同寸法
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペックの詳細はカタログをご参照ください。
- オートスイッチの詳細はカタログタブの【規格情報】をクリックし、P1581～P1672をご参照ください。
オートスイッチ共通仕様はカタログタブの【規格情報】をクリックし、P1584～P1588をご参照ください。 - オーダーメイド仕様の詳細はメーカーHPのシリーズ共通仕様品オーダーメイドカタログをご参照下さい。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。CADデータは、一部の型番には対応しておりません。
