エアシリンダロッド回り止め形：複動・両ロッド／CM2KWシリーズ

カタログ

通常単価(税別): 9,402円～25,151円

税込単価: 10,342円～27,666円

通常出荷日：19日目

SMC社のエアシリンダです【特長】・ロッド先端形状めねじを標準化・使用用途に合ったロッド先端形状が選択...

詳細を確認

2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペックの詳細はカタログをご参照ください。
オートスイッチの詳細はカタログタブの【規格情報】をクリックし、P1581～P1672をご参照ください。
オートスイッチ共通仕様はカタログタブの【規格情報】をクリックし、P1584～P1588をご参照ください。
オーダーメイド仕様の詳細はメーカーHPのシリーズ共通仕様品オーダーメイドカタログをご参照下さい。
商品画像は代表画像となっております。CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

エアシリンダ標準形：複動・片ロッド/CJ2シリーズ

通常価格(税別)： 1,923円 (税込価格：2,115円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

薄形シリンダコンパクトタイプ標準形複動片ロッド CQSシリーズ

通常価格(税別)： 2,420円 (税込価格：2,662円)

通常出荷日：在庫品1日目

未確定：候補が35型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

エアシリンダロッド回り止め形：複動・両ロッド／CM2KWシリーズ:関連画像

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

周囲温度

(℃)

クッション

仕様

取付支持形式

ロッド先端形状

オーダーメイド仕様

オートスイッチ（テーブル部）

リード線長さ（テーブル部）

(m)

スイッチ数（テーブル部）

最小発注数量

350	20	-10～60	ラバークッション	磁石内蔵	基本形(両側ボス付)	ロッド先端おねじ	なし	なし	なし	なし	1個
400	20	-10～60	ラバークッション	磁石内蔵	基本形(両側ボス付)	ロッド先端おねじ	なし	M9BW	3	2ヶ付	1個
100	25	-10～60	ラバークッション	磁石内蔵	基本形(両側ボス付)	ロッド先端おねじ	パッキン類フッ素ゴム	なし	なし	なし	1個
450	25	-10～60	エアクッション	磁石内蔵	基本形(両側ボス付)	ロッド先端おねじ	なし	なし	なし	なし	1個
350	40	-10～60	ラバークッション	磁石内蔵	基本形(両側ボス付)	ロッド先端おねじ	なし	なし	なし	なし	1個
400	40	-10～60	ラバークッション	磁石内蔵	基本形(両側ボス付)	ロッド先端おねじ	なし	なし	なし	なし	1個
75	20	-10～60	ラバークッション	磁石内蔵	フランジ形	ロッド先端おねじ	パッキン類フッ素ゴム	なし	なし	なし	1個
400	20	-10～60	ラバークッション	磁石内蔵	フランジ形	ロッド先端おねじ	なし	M9PW	M12-4ピン Aコード(ノーマルキー)プラグコネクタ/0.5	2ヶ付	1個
400	25	-10～60	エアクッション	磁石内蔵	フランジ形	ロッド先端おねじ	なし	M9B	0.5	2ヶ付	1個
400	40	-10～60	ラバークッション	磁石内蔵	フランジ形	ロッド先端おねじ	なし	なし	なし	なし	1個
25	25	-10～60	エアクッション	磁石内蔵	軸方向フート形	ロッド先端おねじ	パッキン類フッ素ゴム	なし	なし	なし	1個
75	32	-10～60	ラバークッション	磁石内蔵	軸方向フート形	ロッド先端おねじ	材質ステンレス鋼	H7BA	5	2ヶ付	1個
75	32	-10～60	ラバークッション	磁石内蔵	軸方向フート形	ロッド先端おねじ	材質ステンレス鋼	M9BA	3	2ヶ付	1個
75	32	-10～60	ラバークッション	磁石内蔵	軸方向フート形	ロッド先端おねじ	材質ステンレス鋼	M9BA	5	2ヶ付	1個
200	32	-10～60	ラバークッション	磁石内蔵	軸方向フート形	ロッド先端おねじ	オートスイッチレール右側取付形	なし	なし	なし	1個
325	32	-10～60	ラバークッション	磁石内蔵	軸方向フート形	ロッド先端おねじ	なし	なし	なし	なし	1個
325	32	-10～60	ラバークッション	磁石内蔵	軸方向フート形	ロッド先端おねじ	なし	A93	0.5	2ヶ付	1個
400	32	-10～60	ラバークッション	磁石内蔵	軸方向フート形	ロッド先端おねじ	なし	M9BW	0.5	2ヶ付	1個
450	32	-10～60	ラバークッション	磁石内蔵	軸方向フート形	ロッド先端おねじ	なし	M9BW	0.5	2ヶ付	1個
20	40	-10～60	ラバークッション	磁石内蔵	軸方向フート形	ロッド先端おねじ	オートスイッチレール右側取付形	なし	なし	なし	1個
450	40	-10～60	エアクッション	磁石内蔵	軸方向フート形	ロッド先端おねじ	なし	H7A1	0.5	1ヶ付	1個
500	40	-10～60	エアクッション	磁石内蔵	軸方向フート形	ロッド先端おねじ	なし	C73	0.5	2ヶ付	1個
500	40	-10～60	ラバークッション	磁石内蔵	軸方向フート形	ロッド先端おねじ	なし	A93	0.5	2ヶ付	1個
500	40	-10～60	ラバークッション	磁石内蔵	軸方向フート形	ロッド先端おねじ	なし	C73	0.5	2ヶ付	1個
380	40	-10～60	エアクッション	磁石内蔵	トラニオン形	ロッド先端おねじ	なし	A93	0.5	2ヶ付	1個
380	40	-10～60	エアクッション	磁石内蔵	トラニオン形	ロッド先端おねじ	なし	B54	0.5	2ヶ付	1個
25	20	-10～70	ラバークッション	磁石内蔵なし	基本形(両側ボス付)	ロッド先端おねじ	耐熱シリンダ(−10〜150˚C)	なし	なし	なし	1個
100	25	-10～70	ラバークッション	磁石内蔵なし	基本形(両側ボス付)	ロッド先端おねじ	耐熱シリンダ(−10〜150˚C)	なし	なし	なし	1個
125	40	-10～70	ラバークッション	磁石内蔵なし	基本形(両側ボス付)	ロッド先端おねじ	耐熱シリンダ(−10〜150˚C)	なし	なし	なし	1個
75	32	-10～70	ラバークッション	磁石内蔵なし	フランジ形	ロッド先端おねじ	耐熱シリンダ(−10〜150˚C)	なし	なし	なし	1個
50	20	-10～70	エアクッション	磁石内蔵なし	軸方向フート形	ロッド先端おねじ	耐熱シリンダ(−10〜150˚C)	なし	なし	なし	1個
25	25	-10～70	エアクッション	磁石内蔵なし	軸方向フート形	ロッド先端おねじ	パッキン類フッ素ゴム	なし	なし	なし	1個
100	32	-10～70	ラバークッション	磁石内蔵なし	軸方向フート形	ロッド先端おねじ	耐熱シリンダ(−10〜150˚C)	なし	なし	なし	1個
500	32	-10～70	エアクッション	磁石内蔵なし	軸方向フート形	ロッド先端おねじ	なし	なし	なし	なし	1個
325	40	-10～70	ラバークッション	磁石内蔵なし	軸方向フート形	ロッド先端おねじ	なし	なし	なし	なし	1個

通常単価(税別) (税込単価)	通常出荷日

10,199円 ( 11,219円 )	19日目
17,024円 ( 18,726円 )	19日目
9,873円 ( 10,860円 )	19日目
13,136円 ( 14,450円 )	19日目
14,920円 ( 16,412円 )	19日目
15,667円 ( 17,234円 )	19日目
9,402円 ( 10,342円 )	19日目
22,266円 ( 24,493円 )	19日目
18,233円 ( 20,056円 )	19日目
16,088円 ( 17,697円 )	19日目
11,459円 ( 12,605円 )	19日目
18,520円 ( 20,372円 )	19日目
17,302円 ( 19,032円 )	19日目
16,650円 ( 18,315円 )	19日目
10,332円 ( 11,365円 )	19日目
11,266円 ( 12,393円 )	19日目
14,631円 ( 16,094円 )	19日目
18,923円 ( 20,815円 )	19日目
18,092円 ( 19,901円 )	19日目
11,220円 ( 12,342円 )	19日目
22,490円 ( 24,739円 )	19日目
24,505円 ( 26,956円 )	19日目
22,266円 ( 24,493円 )	19日目
23,041円 ( 25,345円 )	19日目
21,878円 ( 24,066円 )	19日目
25,151円 ( 27,666円 )	19日目
9,669円 ( 10,636円 )	19日目
11,089円 ( 12,198円 )	19日目
15,660円 ( 17,226円 )	19日目
11,646円 ( 12,811円 )	19日目
12,203円 ( 13,423円 )	19日目
11,180円 ( 12,298円 )	19日目
12,874円 ( 14,161円 )	19日目
14,399円 ( 15,839円 )	19日目
15,060円 ( 16,566円 )	19日目

詳細情報

基本情報

基本情報

SMC社のエアシリンダです
【特長】
・ロッド先端形状めねじを標準化
・使用用途に合ったロッド先端形状が選択可能
・オートスイッチ位置微調整が容易
・スイッチブラケット透明化によるインジケータランプ視認性向上
・六角形のロッドによりロッドが回転しないタイプ
・高い不回転精度　ø20、ø25−±0.7°　ø32、ø40−±0.5°
・無給油で使用可能
・標準シリンダと取付は同寸法

ご注意

2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
スペックの詳細はカタログをご参照ください。
オートスイッチの詳細はカタログタブの【規格情報】をクリックし、P1581～P1672をご参照ください。
オートスイッチ共通仕様はカタログタブの【規格情報】をクリックし、P1584～P1588をご参照ください。
オーダーメイド仕様の詳細はメーカーHPのシリーズ共通仕様品オーダーメイドカタログをご参照下さい。
商品画像は代表画像となっております。CADデータは、一部の型番には対応しておりません。

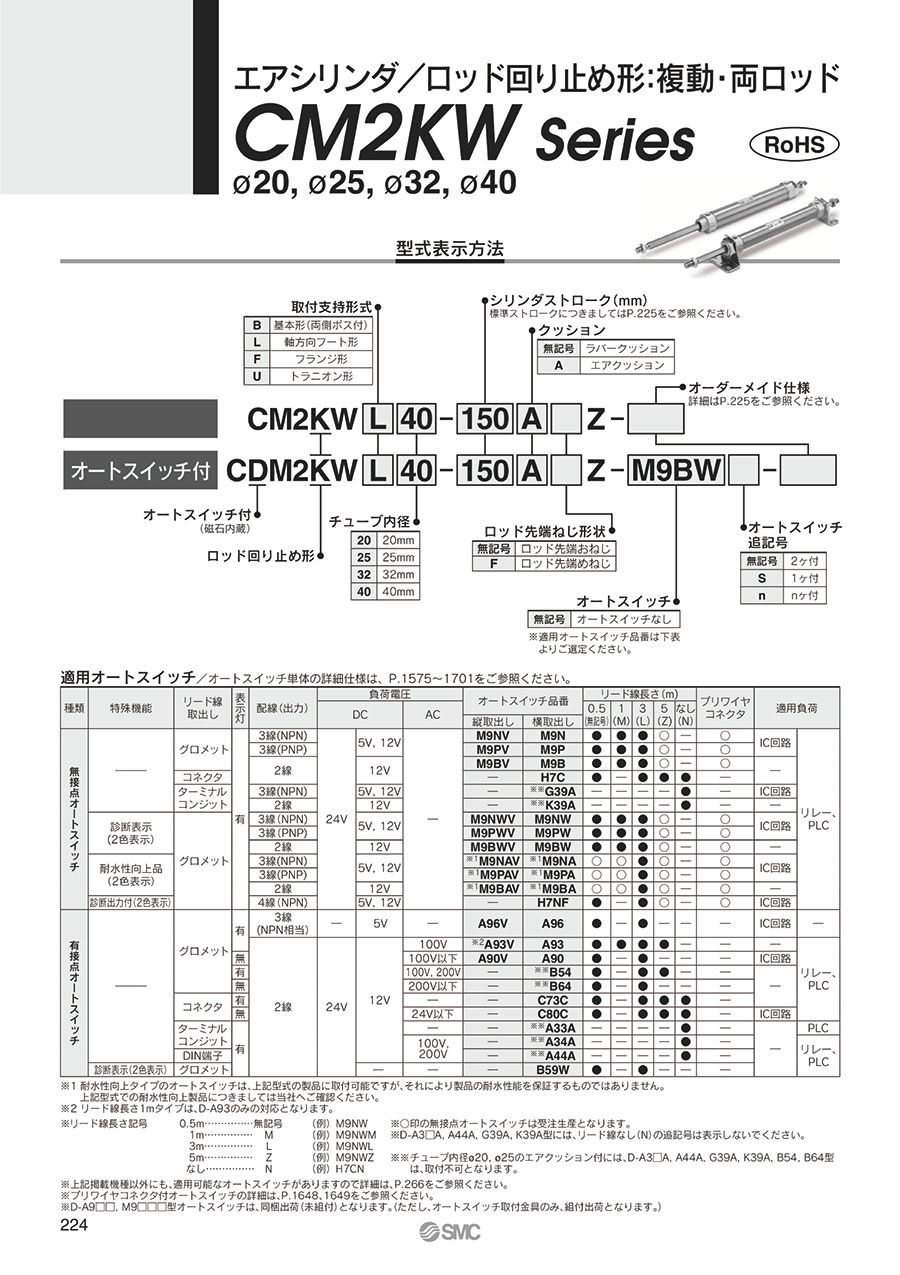

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
エアシリンダロッド回り止め形：複動・片ロッド/CM2Kシリーズ
同商品タイプの複動・片ロッドとなります。押し引きとも空気で操作をする際に使用します。用途にあわせて比較検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
シリンダと同時選定するSMC社のポリウレタンチューブとなります。シリンダとあわせて検討可能です。
SMC
ナイロンチューブ T・TIAシリーズ
シリンダと同時選定するSMC社のナイロンチューブとなります。シリンダとあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
