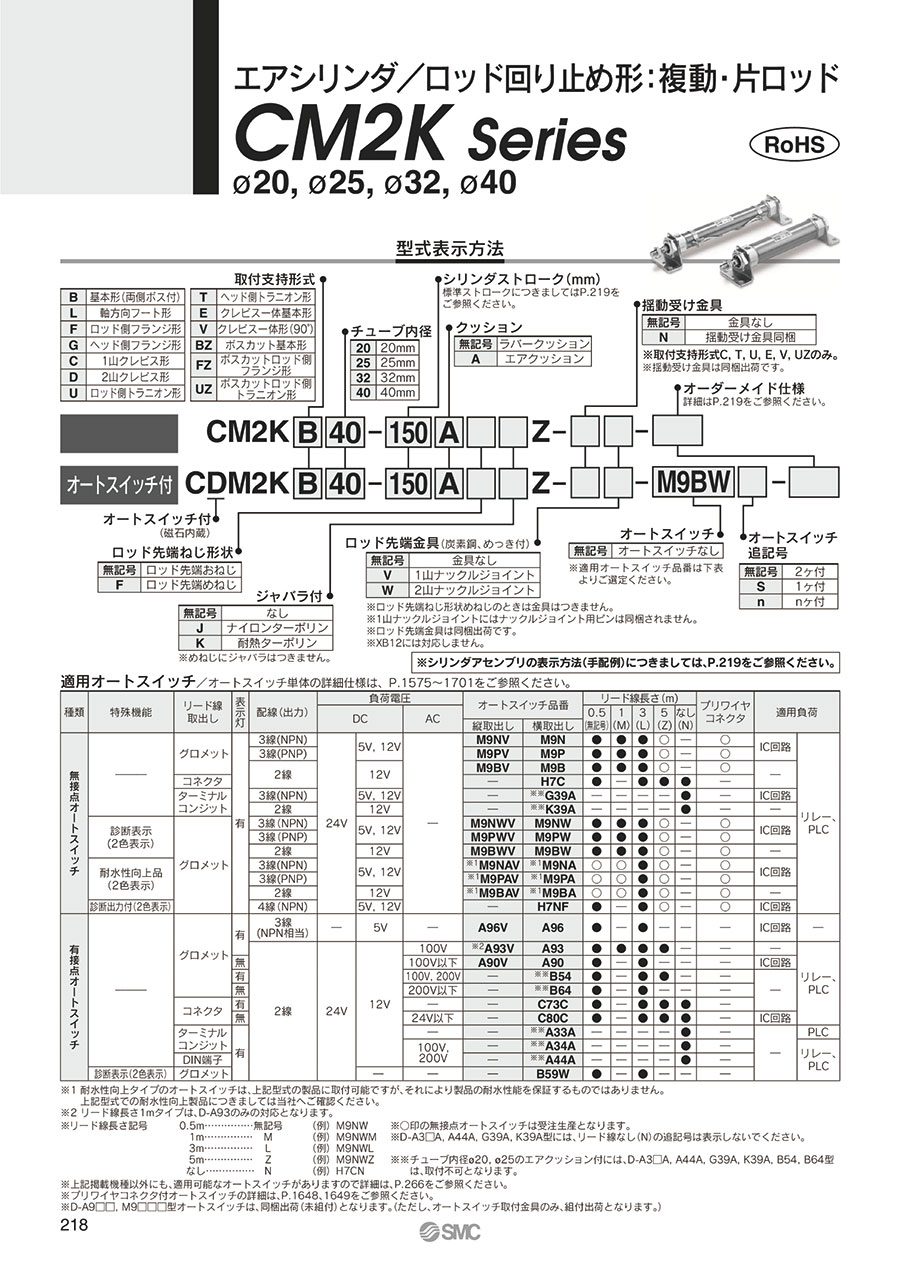

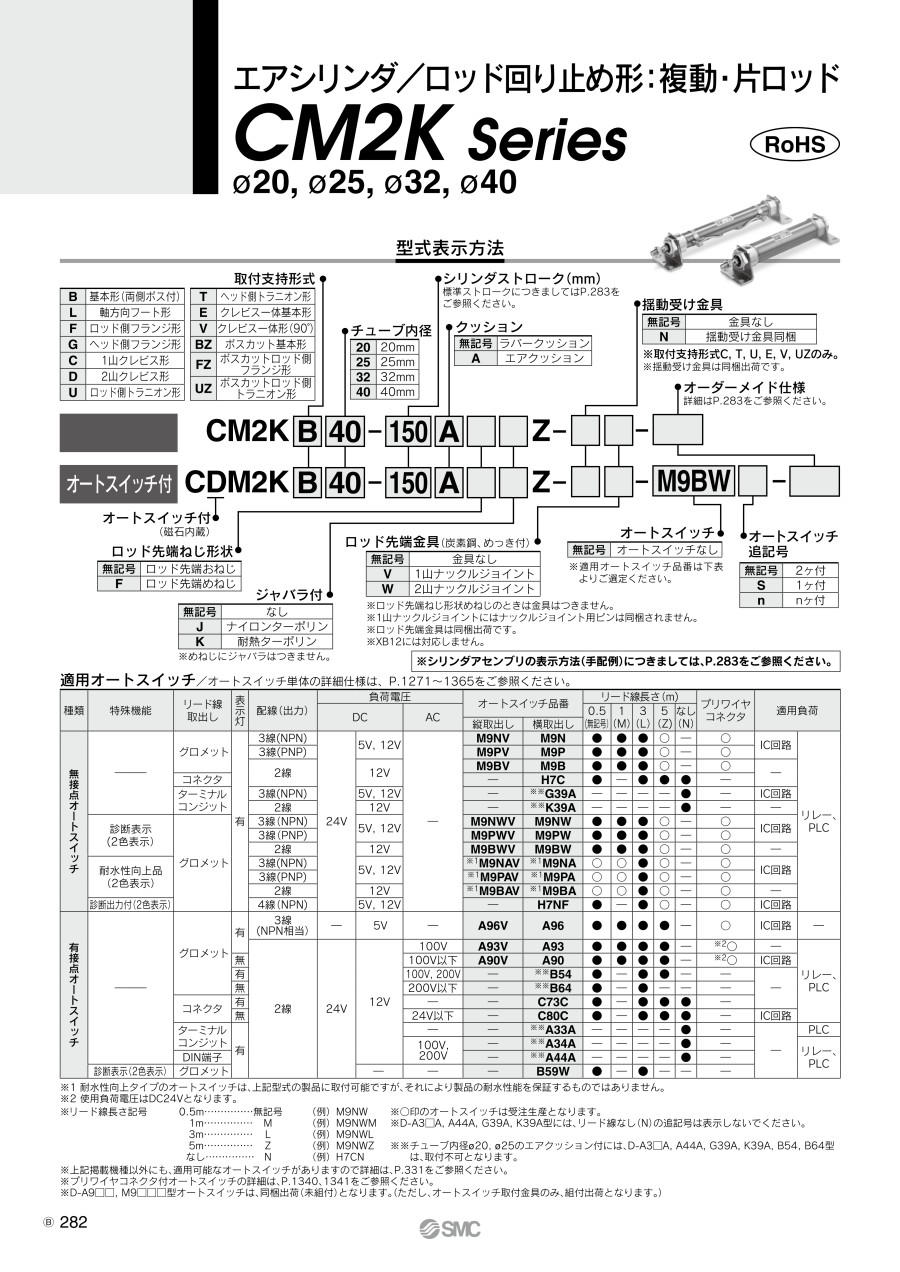

エアシリンダ ロッド回り止め形：複動・片ロッド/CM2Kシリーズ
- 通常単価(税別)
- 6,031円～39,504円
- 税込単価
- 6,634円～43,454円
通常出荷日：在庫品1日目～19日目一部当日出荷可能
SMC社のエアシリンダです。【特長】・ロッド先端形状めねじを標準化・使用用途に合ったロッド先端形状が選...
詳細を確認- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペックの詳細はカタログをご参照ください。
- オートスイッチの詳細はカタログタブの【規格情報】をクリックし、P1581～P1672をご参照ください。
オートスイッチ共通仕様はカタログタブの【規格情報】をクリックし、P1584～P1588をご参照ください。 - オーダーメイド仕様の詳細はメーカーHPのシリーズ共通仕様品オーダーメイドカタログをご参照下さい。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。CADデータは、一部の型番には対応しておりません。
未確定：候補が4,219型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
仕様
| シリンダチューブ内径（mm） | 20 | 25 | 32 | 40 | ||
|---|---|---|---|---|---|---|
| ロッド不回転精度 | ±0.7° | ±0.5° | ||||
| 形式 | 空気圧タイプ | |||||
| 作動方式 | 複動片ロッド | |||||
| 使用流体 | 空気 | |||||
| 保証耐圧力 | 1.5MPa | |||||
| 最高使用圧力 | 1.0MPa | |||||
| 最低使用圧力 | 0.05MPa | |||||
| 周囲温度および使用流体温度 | オートスイッチなし:-10℃～70℃ オートスイッチ付 :-10℃～60℃ | （ただし凍結なきこと） | ||||
| 給油 | 不要（無給油） | |||||
| ストローク長さの許容差 | +1.40 mm | |||||
| 使用ピストン速度 | 50～500mm/s | |||||
| クッション | ラバークッション、エアクッション | |||||
| 許容運動 エネルギー | ラバークッション | おねじ | 0.27J | 0.4J | 0.65J | 1.2J |
| めねじ | 0.11J | 0.18J | 0.29J | 0.52J | ||
| エアクッション （有効クッション長さmm） | おねじ | 0.54J （11.0） | 0.78J （11.0） | 1.27J （11.0） | 2.35J （11.8） | |
| めねじ | 0.11J | 0.18J | 0.29J | 0.52J | ||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,581円 ( 8,339円 ) | 19日目 |
8,508円 ( 9,359円 ) | 19日目 |
6,132円 ( 6,745円 ) | 19日目 |
11,408円 ( 12,549円 ) | 19日目 |
13,649円 ( 15,014円 ) | 19日目 |
9,255円 ( 10,181円 ) | 19日目 |
11,265円 ( 12,392円 ) | 19日目 |
11,827円 ( 13,010円 ) | 19日目 |
13,745円 ( 15,120円 ) | 19日目 |
10,351円 ( 11,386円 ) | 19日目 |
9,395円 ( 10,335円 ) | 19日目 |
10,703円 ( 11,773円 ) | 19日目 |
11,265円 ( 12,392円 ) | 19日目 |
12,013円 ( 13,214円 ) | 19日目 |
13,185円 ( 14,504円 ) | 19日目 |
6,132円 ( 6,745円 ) | 19日目 |
6,031円 ( 6,634円 ) | 19日目 |
11,801円 ( 12,981円 ) | 19日目 |
10,845円 ( 11,930円 ) | 19日目 |
9,701円 ( 10,671円 ) | 19日目 |
11,594円 ( 12,753円 ) | 19日目 |
12,155円 ( 13,371円 ) | 19日目 |
13,931円 ( 15,324円 ) | 19日目 |
9,256円 ( 10,182円 ) | 19日目 |
14,493円 ( 15,942円 ) | 19日目 |
10,352円 ( 11,387円 ) | 19日目 |
11,827円 ( 13,010円 ) | 19日目 |
13,418円 ( 14,760円 ) | 19日目 |
11,734円 ( 12,907円 ) | 6日目 |
15,194円 ( 16,713円 ) | 6日目 |
7,621円 ( 8,383円 ) | 19日目 |
6,271円 ( 6,898円 ) | 19日目 |
9,638円 ( 10,602円 ) | 19日目 |
10,386円 ( 11,425円 ) | 19日目 |
6,755円 ( 7,431円 ) | 19日目 |
9,724円 ( 10,696円 ) | 19日目 |
9,450円 ( 10,395円 ) | 6日目 |
11,694円 ( 12,863円 ) | 6日目 |
14,824円 ( 16,306円 ) | 19日目 |
11,126円 ( 12,239円 ) | 19日目 |
6,270円 ( 6,897円 ) | 1日目 |
9,912円 ( 10,903円 ) | 6日目 |
11,646円 ( 12,811円 ) | 19日目 |
14,355円 ( 15,791円 ) | 19日目 |
12,856円 ( 14,142円 ) | 19日目 |
12,536円 ( 13,790円 ) | 6日目 |
12,722円 ( 13,994円 ) | 6日目 |
8,930円 ( 9,823円 ) | 19日目 |
8,930円 ( 9,823円 ) | 19日目 |
6,271円 ( 6,898円 ) | 19日目 |
9,638円 ( 10,602円 ) | 19日目 |
10,197円 ( 11,217円 ) | 19日目 |
12,911円 ( 14,202円 ) | 19日目 |
11,172円 ( 12,289円 ) | 19日目 |
20,319円 ( 22,351円 ) | 19日目 |
13,283円 ( 14,611円 ) | 19日目 |
13,424円 ( 14,766円 ) | 19日目 |
9,724円 ( 10,696円 ) | 19日目 |
11,732円 ( 12,905円 ) | 19日目 |
11,789円 ( 12,968円 ) | 19日目 |
詳細情報
基本情報
SMC社のエアシリンダです。
【特長】
・ロッド先端形状めねじを標準化
・使用用途に合ったロッド先端形状が選択可能
・オートスイッチ位置微調整が容易
・六角形のロッドによりロッドが回転しないタイプ
・高い不回転精度（Φ20、Φ25：±0.7°、Φ32、Φ40：±0.5°）
・無給油で使用可能
・標準シリンダと取付は同寸法
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペックの詳細はカタログをご参照ください。
- オートスイッチの詳細はカタログタブの【規格情報】をクリックし、P1581～P1672をご参照ください。
オートスイッチ共通仕様はカタログタブの【規格情報】をクリックし、P1584～P1588をご参照ください。 - オーダーメイド仕様の詳細はメーカーHPのシリーズ共通仕様品オーダーメイドカタログをご参照下さい。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。CADデータは、一部の型番には対応しておりません。
