エアスライドテーブル/MXYシリーズ
- 通常単価(税別)
- 665円～77,875円
- 税込単価
- 732円～85,663円
SMC社のエアスライドテーブルです。【特長】・リニアガイドにマグネット式ロッドレスシリンダを内蔵したロ...
詳細を確認- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペックの詳細はカタログをご参照ください。
- オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
- CADデータは、一部の型番には対応しておりません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
注）レール、ガイドブロック部は磁性体でできているため磁石等を付けると磁化されてしまいオートスイッチが誤作動します。
| 型式 | F | FH | FL | FW | H | HA | HR | J | JH | L | LA | M | MM | MA | MB |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MXY6 | 20 | 3 | 12 | 24 | 21.5 | 18 | 0.5 | 60 | 8.5 | 32 | 28 | M3×0.5 | 4 | M5×0.8（六角穴対辺2.5） | 2 |
| MXY8 | 25 | 4 | 14 | 30 | 25 | 20.9 | 3.5 | 70 | 10 | 40 | 29 | M4×0.7 | 5 | M6×1（六角穴対辺3） | 2.5 |
| MXY12 | 32 | 5 | 18 | 40 | 36 | 30.9 | 8.5 | 86 | 15 | 52 | 31 | M5×0.8 | 6 | M8×1（六角穴対辺4） | 3 |
| 型式 | P | PH | PL | PR | Q | QW | R | RH | RL | T | TB | TH | W | WD | WE | WR | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MXY6 | 13 | 7 | 9 | 11 | 60 | 12 | 3（深3） | 3（深3） | 4 | 2.9 | 5.1 | 2.5 | 30 | 5 | 25.5 | 20 | 88 |
| MXY8 | 19 | 7 | 10 | 13 | 70 | 15 | 3（深3） | 3（深3） | 4 | 3.4 | 6.1 | 3 | 38 | 6.5 | 32 | 25 | 98 |
| MXY12 | 29 | 7 | 13 | 18 | 90 | 21 | 4（深4） | 4（深4） | 5 | 4.5 | 7.8 | 4 | 50 | 8.5 | 42 | 33 | 114 |
| 型式 | n | QL | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ストローク | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| MXY6 | 2 | 3 | 3 | 4 | - | - | - | - | 39 | 34 | 59 | 54 | - | - | - | - |
| MXY8 | 2 | 2 | 3 | 4 | 5 | 5 | - | - | 39 | 64 | 54 | 44 | 34 | 59 | - | - |
| MXY12 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 37 | 62 | 42 | 67 | 47 | 72 | 52 | 77 |
製品仕様
仕様
| 型式 | MXY6 | MXY8 | MXY12 | |
|---|---|---|---|---|
| チューブ内径（mm） | 6 | 8 | 12 | |
| 配管接続口径 | 空気 | |||
| 使用流体 | 複動形 | |||
| 作動方式 | M5×0.8 | |||
| 使用圧力 | 0.2～0.55MPa | |||
| 保証耐圧力 | 0.83MPa | |||
| 周囲温度および使用流体温度 | -10～60℃ | |||
| 使用速度範囲 （平均作動速度）注1） | 注2）50～400mm/s メタルストッパの場合：50～200mm/s | |||
| クッション | ラバークッション 注3）ショックアブソーバ（MXY6、MXY8にはありません。） なし（メタルストッパの場合） | |||
| 給油 | 無給油 | |||
| ストローク 調整範囲 | ラバーストッパ | 片側0～5mm | ||
ショックアブソーバ | - | - | 片側0～15mm | |
メタルストッパ | 片側0～5mm | |||
| オートスイッチ | 有接点オートスイッチ（2線式、3線式） 無接点オートスイッチ（2線式、3線式） 2色表示式無接点オートスイッチ（2線式、3線式） | |||
| ストローク長さの許容差 | +10 mm | |||
注1）平均作動速度：ストロークを作動開始からエンドに到達する時間で割った速度
注2）80mm/s以下の低速域での滑らかな作動が必要な場合にはSMC社までご相談ください。
注3）ショックアブソーバの寿命は、使用条件によりMXYシリンダ本体とは異なります。
交換の目安は製品個別注意事項を参照してください。
理論出力表
| シリンダ内径 （mm） | 受圧面積 （mm2） | 使用圧力（MPa） | ||||
|---|---|---|---|---|---|---|
| 0.2 | 0.3 | 0.4 | 0.5 | 0.55 | ||
| 6 | 28 | 6 | 8 | 11 | 14 | 15 |
| 8 | 50 | 10 | 15 | 20 | 25 | 28 |
| 12 | 113 | 23 | 34 | 45 | 57 | 62 |
リード線・コネクタ仕様

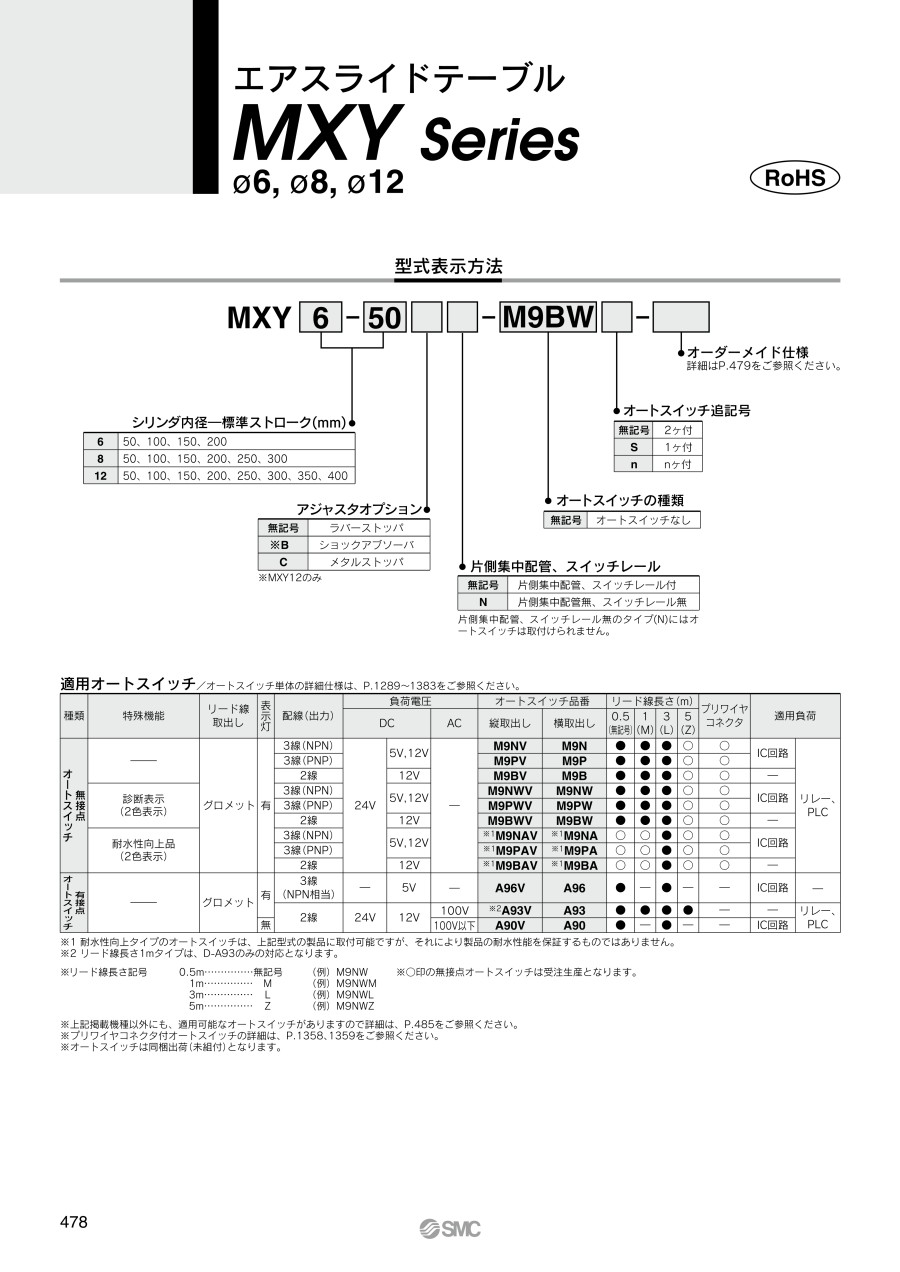

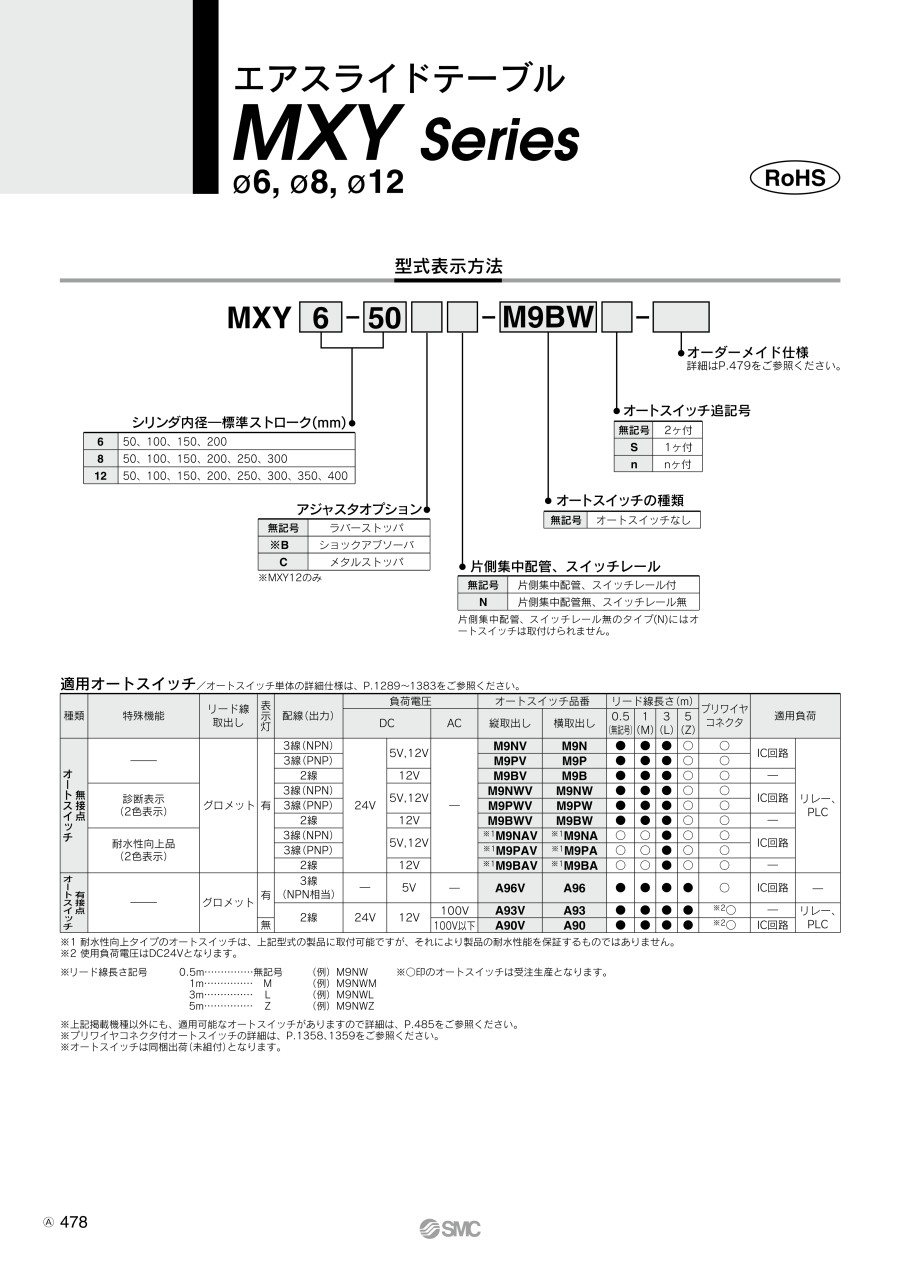

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
32,209円 ( 35,430円 ) | 6日目 |
33,987円 ( 37,386円 ) | 6日目 |
34,548円 ( 38,003円 ) | 6日目 |
35,108円 ( 38,619円 ) | 6日目 |
35,670円 ( 39,237円 ) | 6日目 |
33,939円 ( 37,333円 ) | 6日目 |
36,230円 ( 39,853円 ) | 6日目 |
34,688円 ( 38,157円 ) | 19日目 |
36,978円 ( 40,676円 ) | 6日目 |
39,877円 ( 43,865円 ) | 19日目 |
44,270円 ( 48,697円 ) | 6日目 |
37,541円 ( 41,295円 ) | 6日目 |
45,166円 ( 49,683円 ) | 6日目 |
37,258円 ( 40,984円 ) | 6日目 |
37,726円 ( 41,499円 ) | 6日目 |
38,288円 ( 42,117円 ) | 6日目 |
37,445円 ( 41,190円 ) | 6日目 |
38,007円 ( 41,808円 ) | 6日目 |
38,193円 ( 42,012円 ) | 6日目 |
37,166円 ( 40,883円 ) | 6日目 |
37,726円 ( 41,499円 ) | 6日目 |
37,445円 ( 41,190円 ) | 6日目 |
37,726円 ( 41,499円 ) | 6日目 |
38,288円 ( 42,117円 ) | 6日目 |
37,445円 ( 41,190円 ) | 6日目 |
39,100円 ( 43,010円 ) | 6日目 |
42,330円 ( 46,563円 ) | 19日目 |
38,567円 ( 42,424円 ) | 6日目 |
38,567円 ( 42,424円 ) | 6日目 |
34,968円 ( 38,465円 ) | 19日目 |
37,640円 ( 41,404円 ) | 19日目 |
32,209円 ( 35,430円 ) | 19日目 |
34,548円 ( 38,003円 ) | 19日目 |
34,548円 ( 38,003円 ) | 19日目 |
35,108円 ( 38,619円 ) | 19日目 |
35,670円 ( 39,237円 ) | 19日目 |
37,078円 ( 40,786円 ) | 19日目 |
36,978円 ( 40,676円 ) | 19日目 |
39,736円 ( 43,710円 ) | 19日目 |
37,541円 ( 41,295円 ) | 19日目 |
42,330円 ( 46,563円 ) | 19日目 |
38,288円 ( 42,117円 ) | 19日目 |
37,445円 ( 41,190円 ) | 19日目 |
38,007円 ( 41,808円 ) | 19日目 |
42,653円 ( 46,918円 ) | 19日目 |
37,166円 ( 40,883円 ) | 19日目 |
37,726円 ( 41,499円 ) | 19日目 |
37,726円 ( 41,499円 ) | 19日目 |
37,445円 ( 41,190円 ) | 19日目 |
40,346円 ( 44,381円 ) | 19日目 |
39,261円 ( 43,187円 ) | 19日目 |
30,581円 ( 33,639円 ) | 19日目 |
30,581円 ( 33,639円 ) | 19日目 |
36,196円 ( 39,816円 ) | 1日目 |
35,536円 ( 39,090円 ) | 6日目 |
36,097円 ( 39,707円 ) | 6日目 |
36,097円 ( 39,707円 ) | 6日目 |
36,657円 ( 40,323円 ) | 6日目 |
39,417円 ( 43,359円 ) | 19日目 |
37,219円 ( 40,941円 ) | 6日目 |
詳細情報
基本情報
SMC社のエアスライドテーブルです。
【特長】
・リニアガイドにマグネット式ロッドレスシリンダを内蔵したロングストローク、高剛性、軽量、コンパクトなスライドテーブル
・小さな外形で大きな許容モーメント
・ワークおよび本体の取付け再現性向上
・アジャスタオプション
・自由度の高い配管方法
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペックの詳細はカタログをご参照ください。
- オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
- CADデータは、一部の型番には対応しておりません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
