エアスライドテーブル/MXWシリーズ
- 通常単価(税別)
- 208円～292,634円
- 税込単価
- 229円～321,897円
SMC社のエアスライドテーブルです。【特長】・リニアガイド採用のロングストローク対応可能なテーブルユニ...
詳細を確認- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペックの詳細はカタログをご参照ください。
- オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
- CADデータは、一部の型番には対応しておりません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
仕様
| 型式 | MXW8 | MXW12 | MXW16 | MXW20 | MXW25 |
|---|---|---|---|---|---|
| シリンダ内径（mm） | φ8×2 （φ11相当） | φ12×2 （φ17相当） | φ16×2 （φ23相当） | φ20×2 （φ28相当） | φ25×2 （φ35相当） |
| 配管接続口径 | M5×0.8 | Rc1/8, NPT1/8, G1/8 | |||
| 使用流体 | 空気 | ||||
| 作動方式 | 複動形 | ||||
| 使用圧力 | 0.15～0.7MPa | ||||
| 保証耐圧力 | 1.05MPa | ||||
| 周囲温度および使用流体温度 | -10～+60℃ | ||||
| 使用速度範囲（平均作動速度）注） | 50～500mm/s | ||||
| クッション | 両端ウレタンダンパ（標準） 両端ショックアブソーバ（オプション） | ||||
| 給油 | 無給油 | ||||
| オートスイッチ （オプション） | 有接点オートスイッチ 無接点オートスイッチ（2線式、3線式） 2色表示式無接点オートスイッチ（2線式、3線式） | ||||
| ストローク長さの許容差 | +10 mm | ||||
| ストローク調整範囲 | 片側5mm （両側で10mm） | ||||
注）平均作動速度：ストロークを作動開始からエンドに到達する時間で割った速度
理論出力表（単位：N）
横方向配管ポート面を正面に見て
R：右側（OUT側）
L：左側（IN側）
デュアルロッドシリンダの採用により、従来シリンダの2倍の出力が得られます。
| シリンダ内径 （mm） | ロッド径 （mm） | 作動方向 | 受圧面積 （mm2） | 使用圧力（MPa） | |||||
|---|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| 8 | 4 | R | 101 | 20 | 30 | 40 | 51 | 61 | 71 |
| L | 75 | 15 | 23 | 30 | 38 | 45 | 53 | ||
| 12 | 6 | R | 226 | 45 | 68 | 90 | 113 | 136 | 158 |
| L | 170 | 34 | 51 | 68 | 85 | 102 | 119 | ||
| 16 | 8 | R | 402 | 80 | 121 | 161 | 201 | 241 | 281 |
| L | 302 | 60 | 91 | 121 | 151 | 181 | 211 | ||
| 20 | 10 | R | 628 | 126 | 188 | 251 | 314 | 377 | 440 |
| L | 471 | 94 | 141 | 188 | 236 | 283 | 330 | ||
| 25 | 12 | R | 982 | 196 | 295 | 393 | 491 | 589 | 687 |
| L | 756 | 151 | 227 | 302 | 378 | 454 | 529 | ||
注） 理論出力（N）= 圧力（MPa）×受圧面積（mm2）となります。
リード線・コネクタ仕様

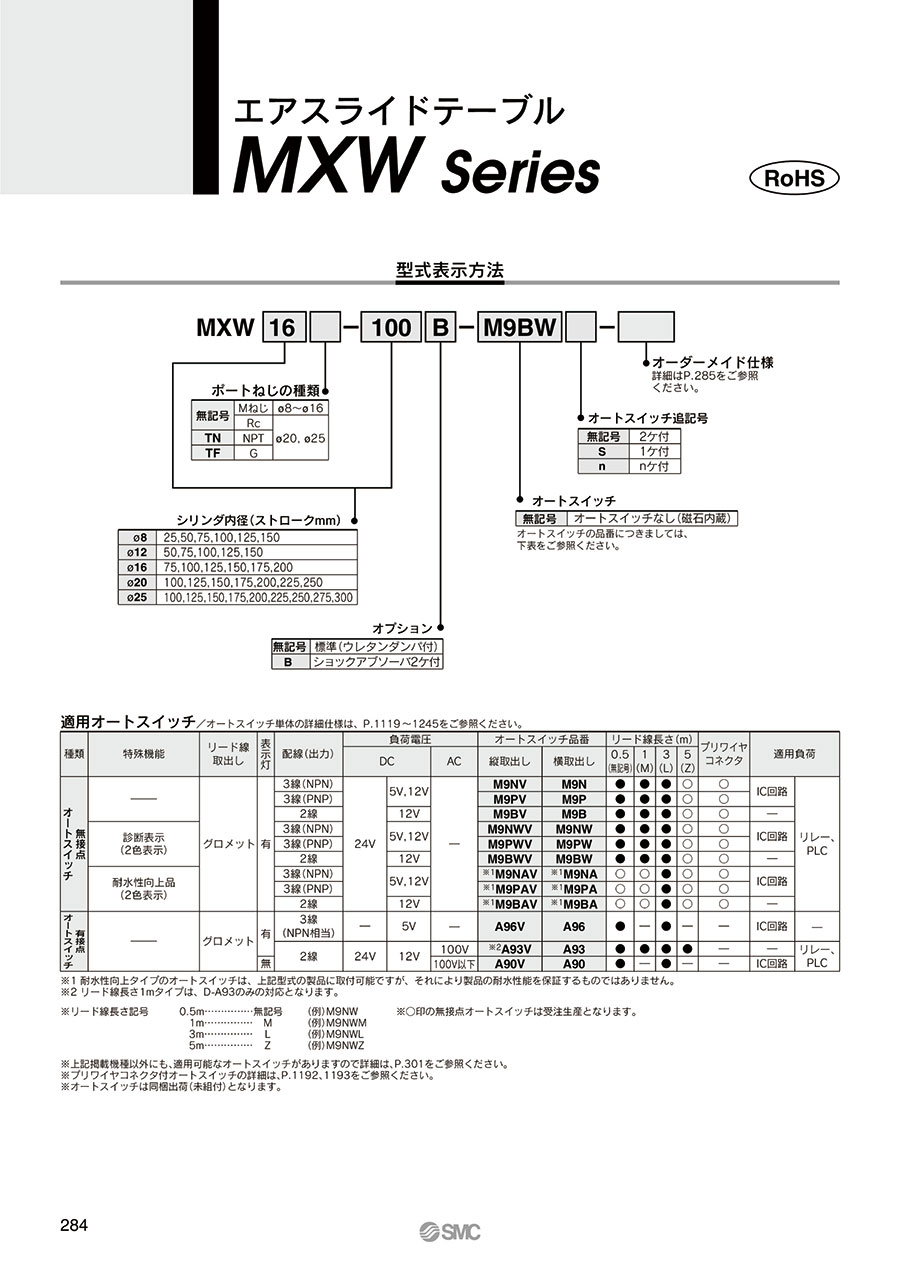

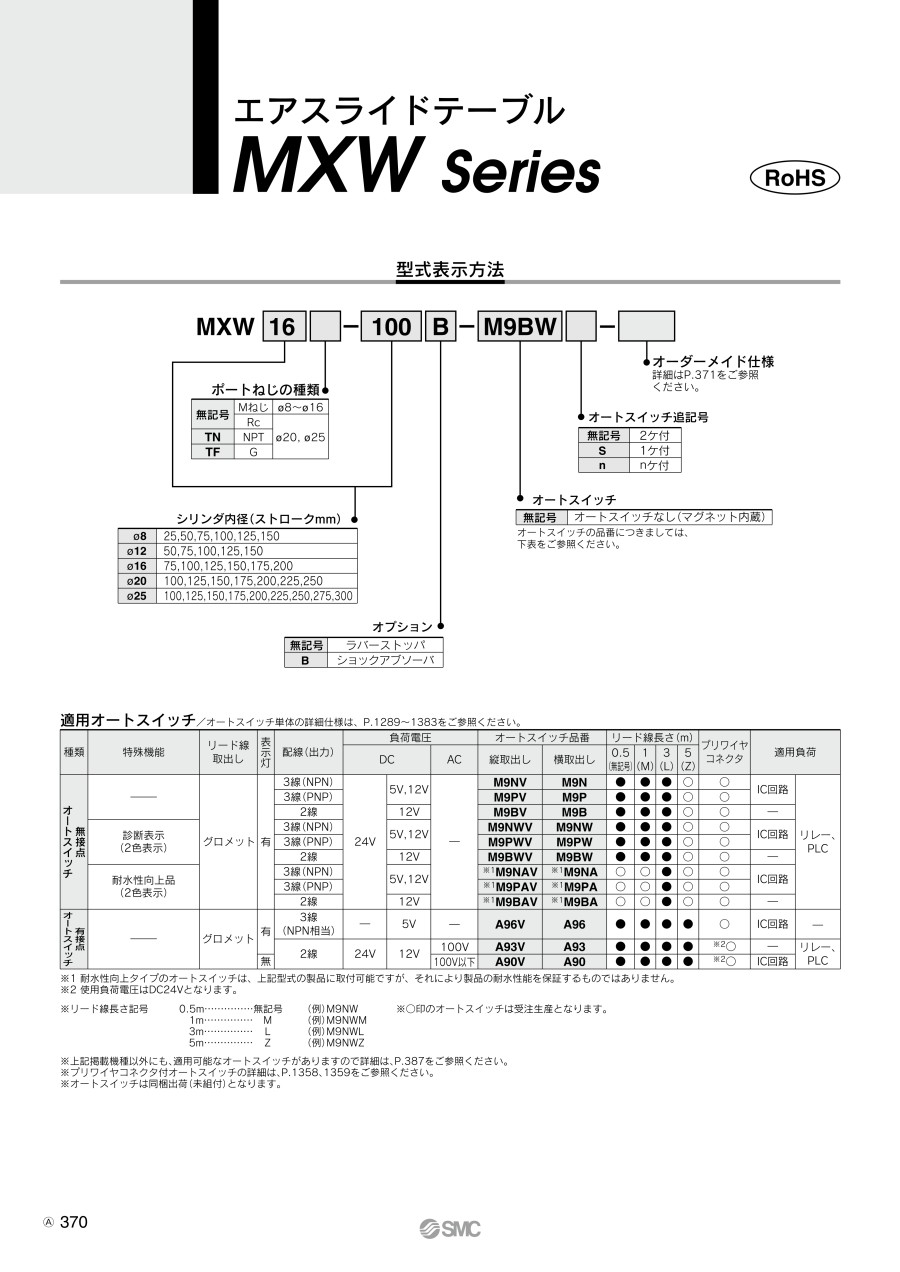

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
58,858円 ( 64,744円 ) | 19日目 |
61,194円 ( 67,313円 ) | 19日目 |
60,025円 ( 66,028円 ) | 19日目 |
59,747円 ( 65,722円 ) | 19日目 |
61,194円 ( 67,313円 ) | 19日目 |
61,756円 ( 67,932円 ) | 19日目 |
60,307円 ( 66,338円 ) | 19日目 |
60,025円 ( 66,028円 ) | 19日目 |
61,756円 ( 67,932円 ) | 19日目 |
62,316円 ( 68,548円 ) | 19日目 |
60,588円 ( 66,647円 ) | 19日目 |
60,307円 ( 66,338円 ) | 19日目 |
62,316円 ( 68,548円 ) | 19日目 |
62,878円 ( 69,166円 ) | 19日目 |
60,868円 ( 66,955円 ) | 19日目 |
60,588円 ( 66,647円 ) | 19日目 |
63,438円 ( 69,782円 ) | 19日目 |
61,943円 ( 68,137円 ) | 19日目 |
62,504円 ( 68,754円 ) | 19日目 |
60,688円 ( 66,757円 ) | 19日目 |
60,407円 ( 66,448円 ) | 19日目 |
62,504円 ( 68,754円 ) | 19日目 |
63,064円 ( 69,370円 ) | 19日目 |
60,968円 ( 67,065円 ) | 19日目 |
60,688円 ( 66,757円 ) | 19日目 |
63,626円 ( 69,989円 ) | 19日目 |
73,351円 ( 80,686円 ) | 19日目 |
64,186円 ( 70,605円 ) | 19日目 |
73,997円 ( 81,397円 ) | 19日目 |
64,374円 ( 70,811円 ) | 19日目 |
67,133円 ( 73,846円 ) | 19日目 |
74,158円 ( 81,574円 ) | 19日目 |
64,934円 ( 71,427円 ) | 19日目 |
61,615円 ( 67,777円 ) | 19日目 |
64,094円 ( 70,503円 ) | 19日目 |
64,655円 ( 71,121円 ) | 19日目 |
64,655円 ( 71,121円 ) | 19日目 |
63,813円 ( 70,194円 ) | 19日目 |
64,374円 ( 70,811円 ) | 19日目 |
71,896円 ( 79,086円 ) | 19日目 |
64,374円 ( 70,811円 ) | 19日目 |
64,934円 ( 71,427円 ) | 19日目 |
74,806円 ( 82,287円 ) | 19日目 |
61,615円 ( 67,777円 ) | 19日目 |
75,128円 ( 82,641円 ) | 19日目 |
72,866円 ( 80,153円 ) | 19日目 |
68,020円 ( 74,822円 ) | 19日目 |
66,338円 ( 72,972円 ) | 19日目 |
119,198円 ( 131,118円 ) | 6日目 |
120,180円 ( 132,198円 ) | 6日目 |
118,136円 ( 129,950円 ) | 6日目 |
117,648円 ( 129,413円 ) | 6日目 |
120,180円 ( 132,198円 ) | 6日目 |
121,163円 ( 133,279円 ) | 6日目 |
118,628円 ( 130,491円 ) | 6日目 |
118,136円 ( 129,950円 ) | 6日目 |
121,163円 ( 133,279円 ) | 6日目 |
122,143円 ( 134,357円 ) | 6日目 |
119,118円 ( 131,030円 ) | 6日目 |
118,628円 ( 130,491円 ) | 6日目 |
詳細情報
基本情報
SMC社のエアスライドテーブルです。
【特長】
・リニアガイド採用のロングストローク対応可能なテーブルユニット
・どのストローク位置でもテーブルの剛性は一定
・デュアルロッド構造
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペックの詳細はカタログをご参照ください。
- オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
- CADデータは、一部の型番には対応しておりません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
