SMC

薄形エアスライドテーブル/MXFシリーズ

カタログ

通常単価(税別): 23,047円～112,529円

税込単価: 25,352円～123,782円

通常出荷日：在庫品1日目～19日目一部当日出荷可能

SMC社のエアスライドテーブルです。【特長】・ガイド部とシリンダを並列構造にした薄形・コンパクトタイプ...

詳細を確認

2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
CADデータは、一部の型番には対応しておりません
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

メカジョイント式ロッドレスシリンダ基本形 MY1Bシリーズ

通常価格(税別)： 740円 (税込価格：814円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

エアスライドテーブル両側配管タイプ/MXQ□Aシリーズ

通常価格(税別)： 19,553円 (税込価格：21,508円)

通常出荷日：在庫品1日目

未確定：候補が949型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

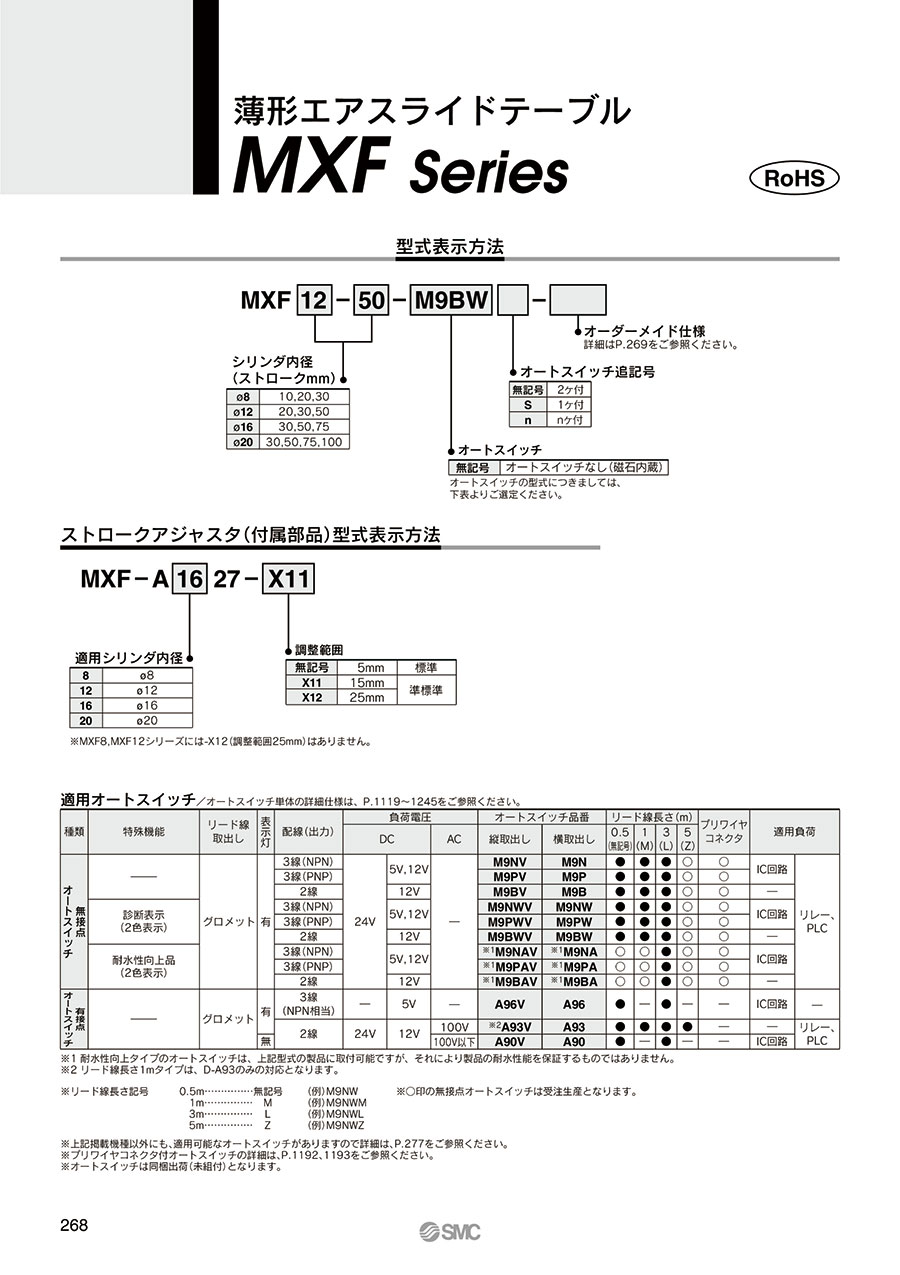

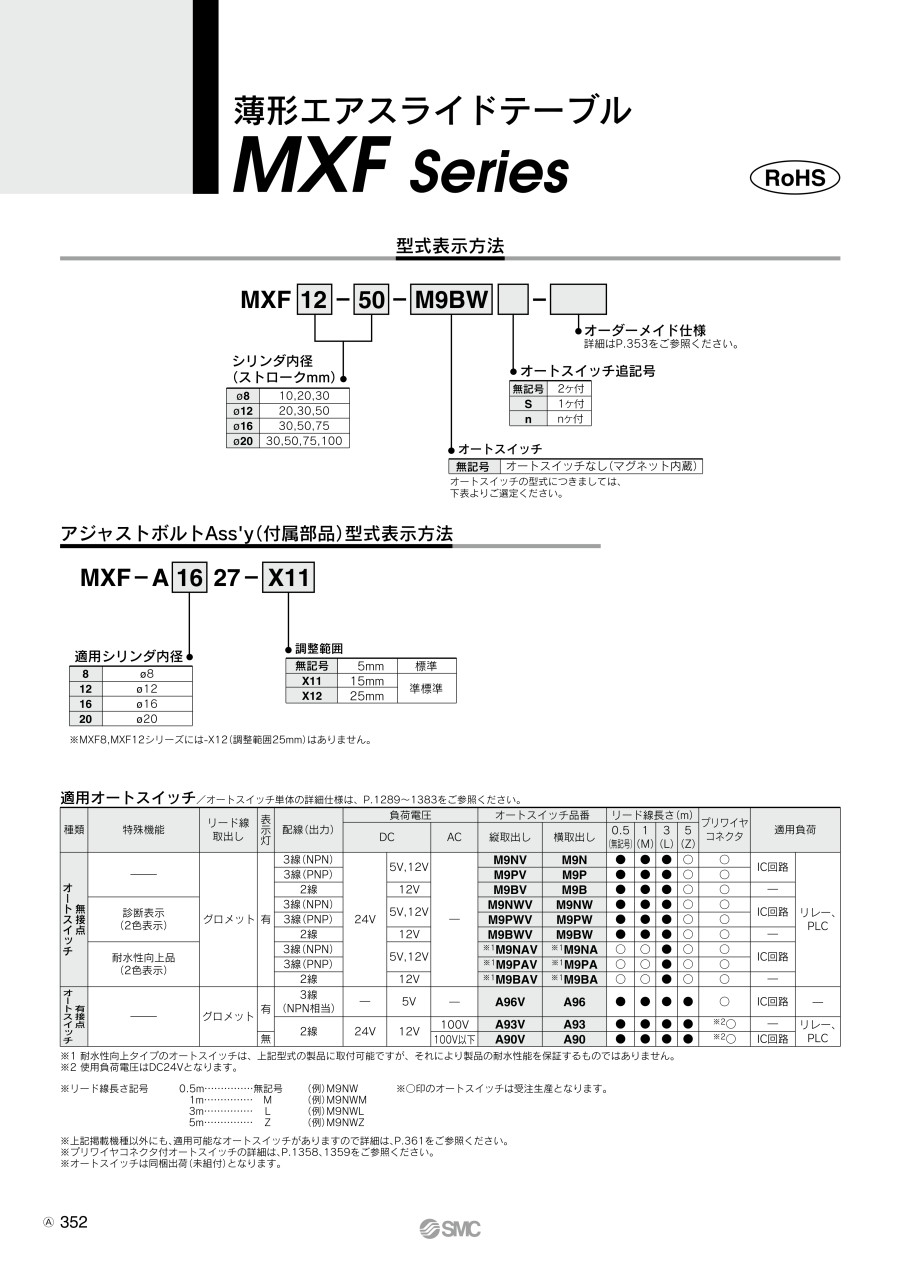

カタログ

商品情報

製品仕様

仕様

シリンダ内径（mm）	8	12
配管接続口径	M3×0.5	M5×0.8
使用流体	空気
作動方式	複動形
使用圧力	0.15～0.7MPa
保証耐圧力	1.05MPa
周囲温度および使用流体温度	-10～60℃
使用速度範囲（平均作動速度）^注）	50～500mm/s
クッション	両端ラバークッション
給油	無給油
オートスイッチ（オプション）	有接点オートスイッチ無接点オートスイッチ（2線式、3線式） 2色表示式無接点オートスイッチ（2線式、3線式）
ストローク長さの許容差	⁺¹₀mm
ストローク調整範囲	前進端 5mm・後退端 5mm

注）平均作動速度：ストロークを作動開始からエンドに到達する時間で割った速度

理論出力表

（単位：N）

シリンダ内径（mm）	ロッド径（mm）	作動方向	受圧面積（mm²）	使用圧力（MPa）
シリンダ内径（mm）	ロッド径（mm）	作動方向	受圧面積（mm²）	0.2	0.3	0.4	0.5	0.6	0.7
8	4	OUT	50	10	15	20	25	30	35
8	4	IN	38	8	11	15	19	23	27
12	6	OUT	113	23	34	45	57	68	79
12	6	IN	85	17	26	34	43	51	60
16	8	OUT	201	40	60	80	101	121	141
16	8	IN	151	30	45	60	76	91	106
20	10	OUT	314	63	94	126	157	188	220
20	10	IN	236	47	71	94	118	142	165

注）理論出力（N）=圧力（MPa）×受圧面積（mm²）となります。

リード線・コネクタ仕様

リード線コネクタの詳細は、こちらのページをご参照下さい。

型番リスト

表示件数

...

型番

シリンダ内径

(φ)

ストローク（範囲）

(mm)

最大積載質量（範囲）

(kg)

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

最大積載質量

(kg)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

オートスイッチ

リード線長さ

(m)

リード線コネクタ

スイッチ数

オーダーメイド

最小発注数量

8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	なし	なし	なし	なし	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A90	0.5	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A90	3	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A90	3	なし	1	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A90	0.5	なし	1	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A90V	0.5	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A90V	3	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A90V	3	なし	1	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A90V	0.5	なし	1	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A93	0.5	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A93	3	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A93	3	なし	2	PTFEグリース仕様	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A93	3	なし	1	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A93	0.5	なし	1	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A93V	0.5	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A93V	3	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A93V	3	なし	1	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A93V	0.5	なし	1	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A93	5	なし	1	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A96	0.5	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A96	3	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A96	3	なし	1	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A96	0.5	なし	1	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A96V	0.5	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A96V	3	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A96V	3	なし	1	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	A96V	0.5	なし	1	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9B	0.5	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9BAV	5	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9B	3	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9B	3	なし	3	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9B	3	なし	1	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9B	1	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9BV	0.5	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9BV	3	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9BV	3	なし	1	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9BW	0.5	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9BW	3	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9BW	1	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9BW	0.5	なし	1	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9BWV	3	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9BWV	5	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9B	5	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9N	0.5	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9N	0.5	なし	2	アジャストボルトロング仕様（調整範囲：15mm）	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9N	3	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9N	3	なし	1	ガイド部防錆仕様	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9NV	0.5	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9NV	0.5	なし	2	ガイド部防錆仕様	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9NV	3	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9NW	0.5	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9NW	3	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9NWV	1	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9N	5	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9P	0.5	なし	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	M9P	0.5	M8-3ピン	2	なし	1個
8	～30	～1.0	～50.0	25.1～50.0	～20.0	0.6	10	49	31	16mm	なし	なし	なし	なし	アジャストボルトロング仕様（調整範囲：15mm）	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	～20.0	0.6	20	54	31	16mm	なし	なし	なし	なし	なし	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	～20.0	0.6	20	54	31	16mm	A90	0.5	なし	2	なし	1個
8	～30	～1.0	50.1～100.0	25.1～50.0	～20.0	0.6	20	54	31	16mm	A90	3	なし	2	なし	1個

通常単価(税別) (税込単価)	通常出荷日

23,047円 ( 25,352円 )	1日目
43,441円 ( 47,785円 )	6日目
44,426円 ( 48,869円 )	6日目
42,378円 ( 46,616円 )	6日目
41,887円 ( 46,076円 )	6日目
44,426円 ( 48,869円 )	6日目
45,406円 ( 49,947円 )	6日目
42,870円 ( 47,157円 )	6日目
42,378円 ( 46,616円 )	6日目
45,406円 ( 49,947円 )	6日目
46,388円 ( 51,027円 )	6日目
31,183円 ( 34,301円 )	19日目
43,358円 ( 47,694円 )	6日目
42,870円 ( 47,157円 )	6日目
46,388円 ( 51,027円 )	6日目
47,368円 ( 52,105円 )	6日目
43,850円 ( 48,235円 )	6日目
43,358円 ( 47,694円 )	6日目
43,850円 ( 48,235円 )	6日目
45,735円 ( 50,309円 )	6日目
46,715円 ( 51,387円 )	6日目
43,535円 ( 47,889円 )	6日目
43,045円 ( 47,350円 )	6日目
46,715円 ( 51,387円 )	6日目
47,698円 ( 52,468円 )	6日目
44,025円 ( 48,428円 )	6日目
43,535円 ( 47,889円 )	6日目
48,678円 ( 53,546円 )	6日目
61,639円 ( 67,803円 )	6日目
49,660円 ( 54,626円 )	6日目
54,334円 ( 59,767円 )	6日目
45,007円 ( 49,508円 )	6日目
49,168円 ( 54,085円 )	6日目
49,987円 ( 54,986円 )	6日目
50,969円 ( 56,066円 )	6日目
45,653円 ( 50,218円 )	6日目
49,494円 ( 54,443円 )	6日目
50,477円 ( 55,525円 )	6日目
49,987円 ( 54,986円 )	6日目
44,914円 ( 49,405円 )	6日目
51,457円 ( 56,603円 )	6日目
52,441円 ( 57,685円 )	6日目
50,803円 ( 55,883円 )	6日目
49,007円 ( 53,908円 )	6日目
34,252円 ( 37,677円 )	19日目
49,987円 ( 54,986円 )	6日目
29,728円 ( 32,701円 )	19日目
49,987円 ( 54,986円 )	6日目
32,799円 ( 36,079円 )	19日目
50,969円 ( 56,066円 )	6日目
49,494円 ( 54,443円 )	6日目
50,477円 ( 55,525円 )	6日目
50,969円 ( 56,066円 )	6日目
50,969円 ( 56,066円 )	6日目
49,007円 ( 53,908円 )	6日目
55,549円 ( 61,104円 )	6日目
28,759円 ( 31,635円 )	19日目
26,420円 ( 29,062円 )	6日目
47,203円 ( 51,923円 )	6日目
48,187円 ( 53,006円 )	6日目

...

基本情報

基本情報

SMC社のエアスライドテーブルです。
【特長】
・ガイド部とシリンダを並列構造にした薄形・コンパクトタイプエアスライドテーブル
・スッキリとした外観
・ストロークアジャスタ標準装備
・オートスイッチの取付が可能
・ワーク取付用ねじの強化
・取付・取外しの再現性
・自由度の高い配管方法
・高剛性

ご注意

2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
CADデータは、一部の型番には対応しておりません
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
エアスライドテーブル/MXWシリーズ
SMC社のエアスライドテーブル／MXWシリーズです。リニアガイド採用のロングストローク対応可能なテーブルユニットとなっていて、どのストローク位置でもテーブルの剛性は一定です。用途によって比較検討可能です。
SMC
エアスライドテーブル/MXYシリーズ
SMC社のエアスライドテーブル／MXYシリーズです。リニアガイドにマグネット式ロッドレスシリンダを内蔵したロングストローク、高剛性、軽量、コンパクトなスライドテーブルの仕様になっています。用途によって比較検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。シリンダとあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
