エアスライドテーブル 高さ互換タイプ/MXQシリーズ
- 通常単価(税別)
- 22,159円～106,722円
- 税込単価
- 24,375円～117,394円
SMC社のエアスライドテーブルです。【特長】・許容運動エネルギー向上・機能、メンテナンスを考慮したテー...
詳細を確認- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペックの詳細はカタログをご参照ください。
- オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
- CADデータは、一部の型番には対応しておりません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
仕様
| シリンダ内径（mm） | 6 | 8 | 12 | 16 | 20 | 25 |
|---|---|---|---|---|---|---|
| 配管接続口径 | M5×0.8 | |||||
| 使用流体 | 空気 | |||||
| 作動方式 | 複動形 | |||||
| 使用圧力 | 0.15～0.7MPa注1）（エンドロック：0.35～0.7MPa） | |||||
| 保証耐圧力 | 1.05MPa | |||||
| 周囲温度および使用流体温度 | -10～60℃ | |||||
| 使用速度範囲 （平均作動速度） | 50～500mm/s （ダンパ付メタルストッパ：50～300mm/s） （メタルストッパ：50～200mm/s） デジタルカタログP.83の標準ストローク表の※は50～300mm/s | |||||
| クッション （アジャスタなしの場合） | 内部ラバークッション | |||||
| クッション （アジャスタ付の場合） | ダンパ付メタルストッパ、ラバーストッパ ショックアブソーバ、メタルストッパ | |||||
| 給油 | 無給油 | |||||
| オートスイッチ | 無接点オートスイッチ、有接点オートスイッチ（2線式、3線式） 2色表示式無接点オートスイッチ（2線式、3線式） | |||||
| ストローク長さの許容差 | +2～0mm | |||||
注1）ダンパ付メタルストッパ最低使用圧力はデジタルカタログP.86の値になります。最低使用圧力以下で使用する場合は繰返し精度が悪くなります。
ダンパ付メタルストッパ最低使用圧力：ダンパ出っ張部を押切り、メタル部と接するために必要な圧力です。
シリンダ内径φ20のショックアブソーバ付の場合、使用圧力は0.15～0.6MPaになります。
理論出力
デュアルロッドの採用により、従来シリンダの2倍の出力が得られます。（単位：N）
| シリンダ内径 （mm） | ロッド径 （mm） | 作動方向 | 受圧面積 （mm2） | 使用圧力（MPa） | |||||
|---|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| 6 | 3 | OUT | 57 | 11 | 17 | 23 | 29 | 34 | 40 |
| IN | 42 | 8 | 13 | 17 | 21 | 25 | 29 | ||
| 8 | 4 | OUT | 101 | 20 | 30 | 40 | 51 | 61 | 71 |
| IN | 75 | 15 | 23 | 30 | 38 | 45 | 53 | ||
| 12 | 6 | OUT | 226 | 45 | 68 | 90 | 113 | 136 | 158 |
| IN | 170 | 34 | 51 | 68 | 85 | 102 | 119 | ||
| 16 | 6 | OUT | 402 | 80 | 121 | 161 | 201 | 241 | 281 |
| IN | 346 | 69 | 104 | 138 | 173 | 207 | 242 | ||
| 20 | 8 | OUT | 628 | 126 | 188 | 251 | 314 | 377 | 440 |
| IN | 528 | 106 | 158 | 211 | 264 | 317 | 369 | ||
| 25 | 10 | OUT | 982 | 196 | 295 | 393 | 491 | 589 | 687 |
| IN | 825 | 165 | 247 | 330 | 412 | 495 | 577 | ||
注）ダンパ付メタルストッパを位置決め等で使用時はダンパの押切力により理論出力が異なります。詳細につきましてはアジャスタ仕様デジタルカタログP.86をご確認ください。
リード線・コネクタ仕様
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,159円 ( 24,375円 ) | 1日目 |
26,647円 ( 29,312円 ) | 19日目 |
31,976円 ( 35,174円 ) | 19日目 |
32,164円 ( 35,380円 ) | 19日目 |
32,164円 ( 35,380円 ) | 19日目 |
28,937円 ( 31,831円 ) | 19日目 |
34,266円 ( 37,693円 ) | 19日目 |
31,695円 ( 34,865円 ) | 19日目 |
25,338円 ( 27,872円 ) | 19日目 |
30,106円 ( 33,117円 ) | 19日目 |
30,668円 ( 33,735円 ) | 19日目 |
31,135円 ( 34,249円 ) | 19日目 |
34,898円 ( 38,388円 ) | 19日目 |
37,483円 ( 41,231円 ) | 19日目 |
38,193円 ( 42,012円 ) | 19日目 |
29,826円 ( 32,809円 ) | 19日目 |
26,927円 ( 29,620円 ) | 6日目 |
27,488円 ( 30,237円 ) | 6日目 |
28,897円 ( 31,787円 ) | 19日目 |
30,537円 ( 33,591円 ) | 6日目 |
27,675円 ( 30,443円 ) | 6日目 |
28,235円 ( 31,059円 ) | 6日目 |
27,395円 ( 30,135円 ) | 6日目 |
27,956円 ( 30,752円 ) | 6日目 |
27,956円 ( 30,752円 ) | 6日目 |
27,114円 ( 29,825円 ) | 6日目 |
27,675円 ( 30,443円 ) | 6日目 |
29,085円 ( 31,994円 ) | 19日目 |
27,395円 ( 30,135円 ) | 6日目 |
27,956円 ( 30,752円 ) | 6日目 |
28,517円 ( 31,369円 ) | 6日目 |
28,235円 ( 31,059円 ) | 6日目 |
27,675円 ( 30,443円 ) | 6日目 |
26,606円 ( 29,267円 ) | 19日目 |
29,784円 ( 32,762円 ) | 19日目 |
39,883円 ( 43,871円 ) | 19日目 |
35,115円 ( 38,627円 ) | 19日目 |
38,013円 ( 41,814円 ) | 19日目 |
39,188円 ( 43,107円 ) | 19日目 |
38,481円 ( 42,329円 ) | 19日目 |
29,507円 ( 32,458円 ) | 19日目 |
31,376円 ( 34,514円 ) | 19日目 |
31,937円 ( 35,131円 ) | 19日目 |
32,685円 ( 35,954円 ) | 19日目 |
31,842円 ( 35,026円 ) | 19日目 |
36,278円 ( 39,906円 ) | 19日目 |
32,123円 ( 35,335円 ) | 19日目 |
32,685円 ( 35,954円 ) | 19日目 |
35,634円 ( 39,197円 ) | 19日目 |
32,402円 ( 35,642円 ) | 19日目 |
32,123円 ( 35,335円 ) | 19日目 |
31,563円 ( 34,719円 ) | 19日目 |
24,497円 ( 26,947円 ) | 19日目 |
28,984円 ( 31,882円 ) | 19日目 |
33,753円 ( 37,128円 ) | 19日目 |
34,313円 ( 37,744円 ) | 19日目 |
33,940円 ( 37,334円 ) | 19日目 |
34,501円 ( 37,951円 ) | 19日目 |
31,608円 ( 34,769円 ) | 19日目 |
36,939円 ( 40,633円 ) | 19日目 |
詳細情報
基本情報

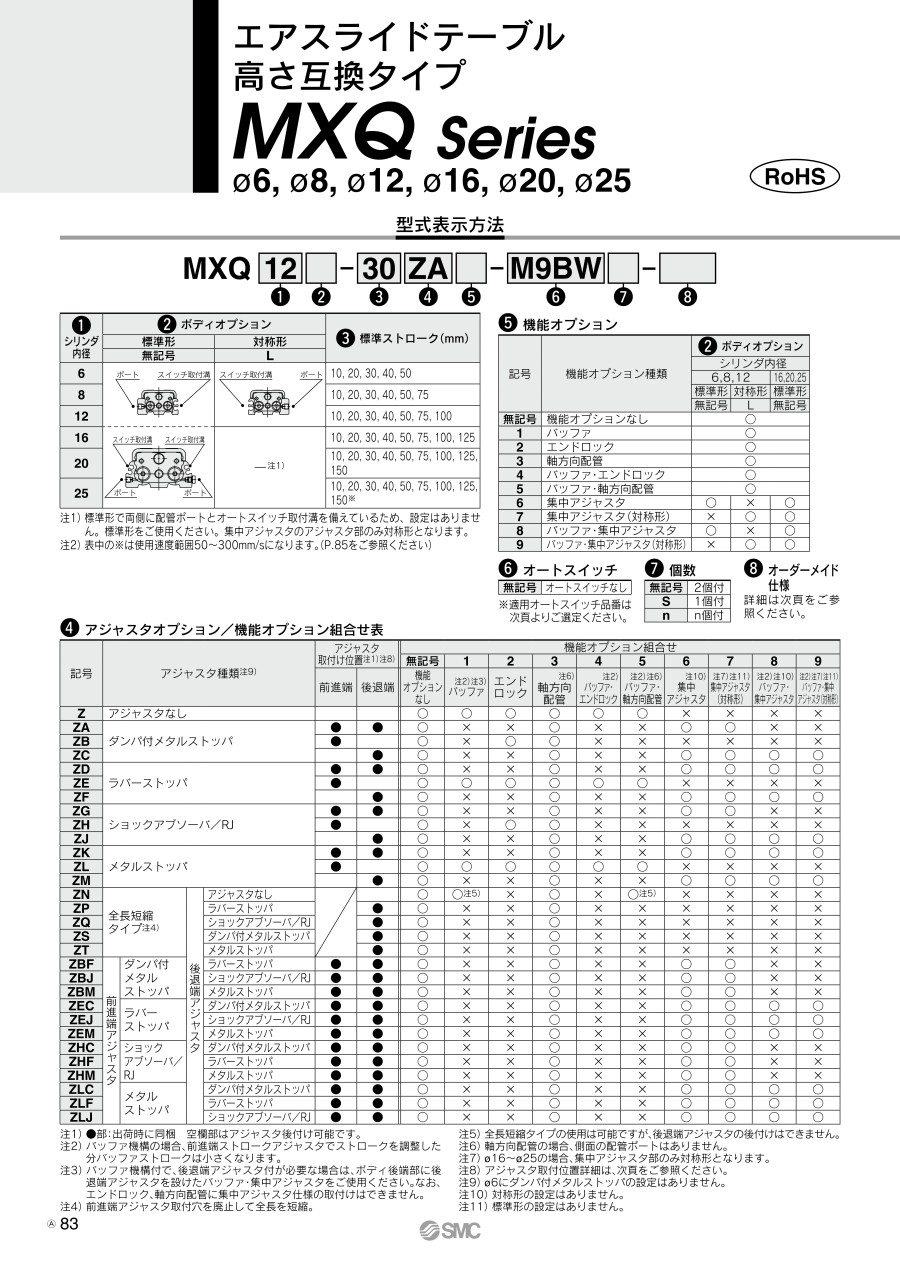

SMC社のエアスライドテーブルです。
【特長】
・許容運動エネルギー向上
・機能、メンテナンスを考慮したテーブル形状
・取付は従来品MXQシリーズと同等
・豊富なストロークアジャスタ（オプション）
・全高は従来品同等
・オートスイッチの視認性を向上
・従来品と取付互換性を持たせた製品
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペックの詳細はカタログをご参照ください。
- オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
- CADデータは、一部の型番には対応しておりません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
商品担当おすすめ
SMC
エアスライドテーブル/MXWシリーズ
SMC社のエアスライドテーブル／MXWシリーズです。リニアガイド採用のロングストローク対応可能なテーブルユニットとなっていて、どのストローク位置でもテーブルの剛性は一定です。用途によって比較検討可能です。
SMC
エアスライドテーブル/MXYシリーズ
SMC社のエアスライドテーブル／MXYシリーズです。リニアガイドにマグネット式ロッドレスシリンダを内蔵したロングストローク、高剛性、軽量、コンパクトなスライドテーブルの仕様になっています。用途によって比較検討可能です。
