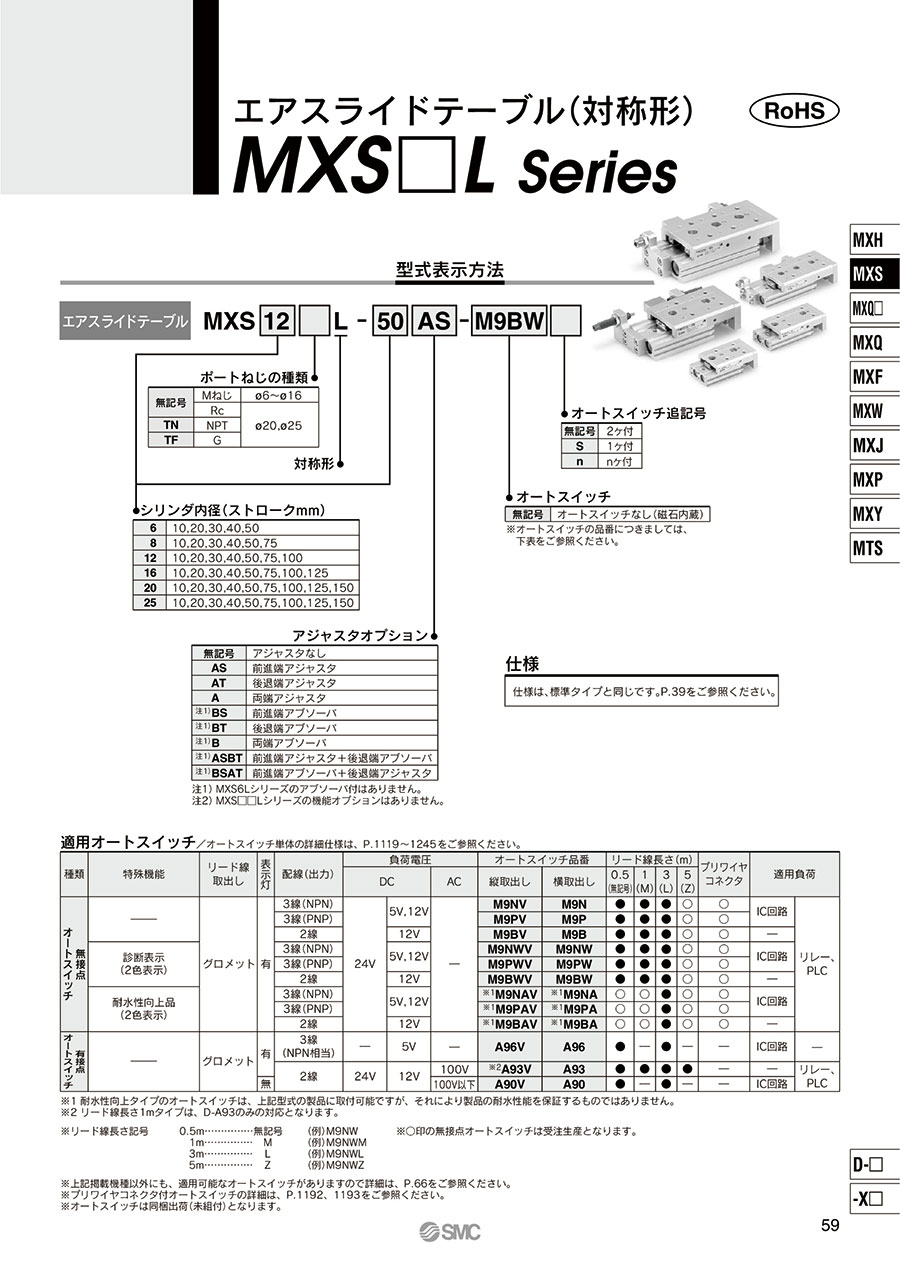

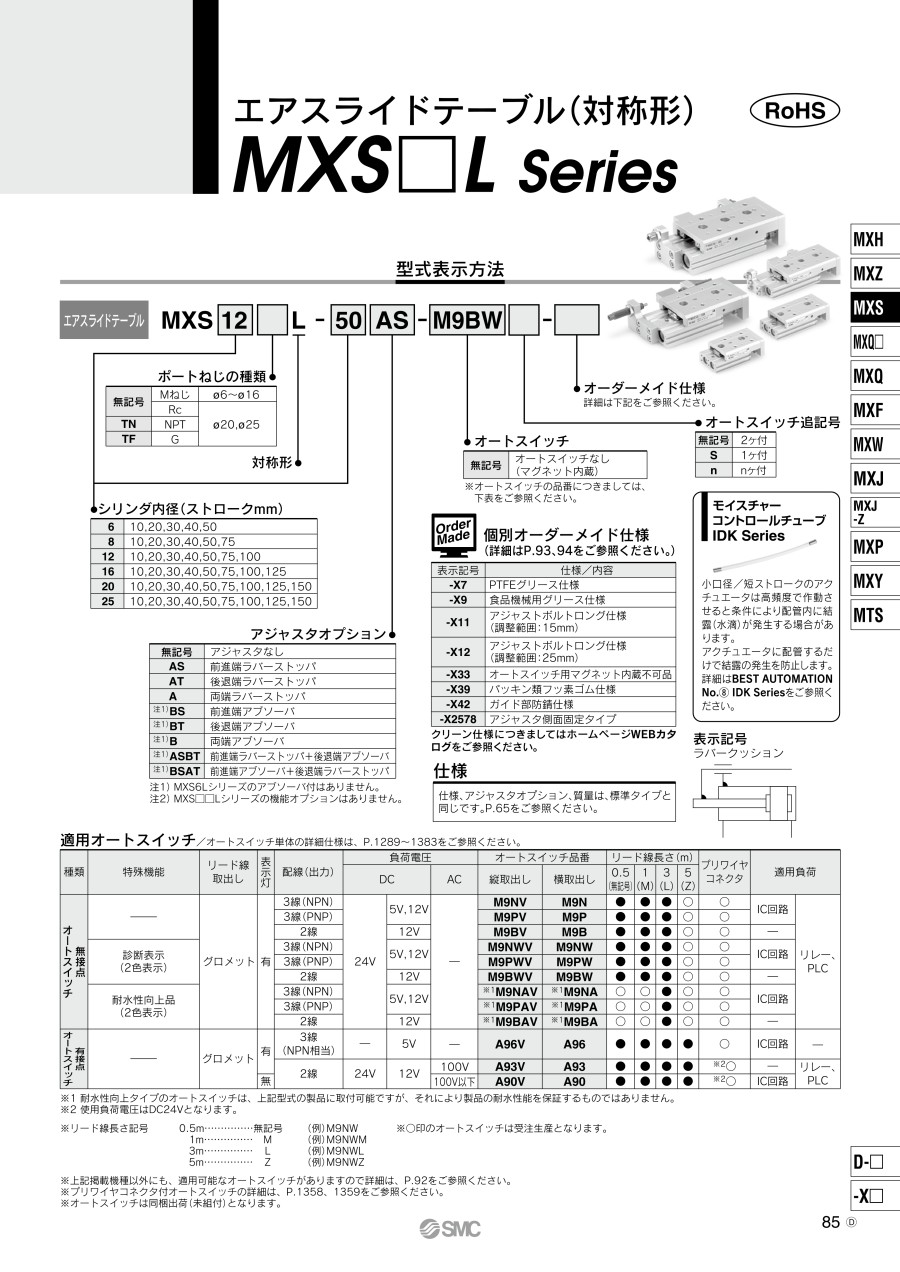

エアスライドテーブル（対称形）/MXS□Lシリーズ
- 通常単価(税別)
- 22,523円～102,789円
- 税込単価
- 24,775円～113,068円
SMC社のエアスライドテーブルです。【特長】・ワークテーブル+エアシリンダをコンパクトに一体化・精密組...
詳細を確認- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペックの詳細はカタログをご参照ください。
- オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
- CADデータは、一部の型番には対応しておりません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
仕様
| シリンダ内径（mm） | 6 | 8 | 12 | 16 | 20 | 25 |
|---|---|---|---|---|---|---|
| 配管接続口径 | M3×0.5 | M5×0.8 | Rc1/8・NPT1/8・G1/8 | |||
| 使用流体 | 空気 | |||||
| 作動方式 | 複動形 | |||||
| 使用圧力 | 0.15～0.7MPa | |||||
| 保証耐圧力 | 1.05MPa | |||||
| 周囲温度および使用流体温度 | -10～60℃ | |||||
| 使用速度範囲（平均作動速度）注） | 50～500mm/s | |||||
| クッション | ラバークッション（標準、ラバーストッパ） ショックアブソーバ（オプション） | |||||
| 給油 | 無給油 | |||||
| オートスイッチ（オプション） | 有接点オートスイッチ（2線式、3線式） 無接点オートスイッチ（2線式、3線式） 2色表示式無接点オートスイッチ（2線式、3線式） | |||||
| ストローク長さの許容差 | +10 mm | |||||
注）平均作動速度：ストロークを作動開始からエンドに到達する時間で割った速度
理論出力表
デュアルロッドの採用により、従来シリンダの2倍の出力が得られます。（単位：N）
| シリンダ内径 （mm） | ロッド径 （mm） | 作動方向 | 受圧面積 （mm2） | 使用圧力（MPa） | |||||
|---|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| 6 | 3 | OUT | 57 | 11 | 17 | 23 | 29 | 34 | 40 |
| IN | 42 | 8 | 13 | 17 | 21 | 25 | 29 | ||
| 8 | 4 | OUT | 101 | 20 | 30 | 40 | 51 | 61 | 71 |
| IN | 75 | 15 | 23 | 30 | 38 | 45 | 53 | ||
| 12 | 6 | OUT | 226 | 45 | 68 | 90 | 113 | 136 | 158 |
| IN | 170 | 34 | 51 | 68 | 85 | 102 | 119 | ||
| 16 | 8 | OUT | 402 | 80 | 121 | 161 | 201 | 241 | 281 |
| IN | 302 | 60 | 91 | 121 | 151 | 181 | 211 | ||
| 20 | 10 | OUT | 628 | 126 | 188 | 251 | 314 | 377 | 440 |
| IN | 471 | 94 | 141 | 188 | 236 | 283 | 330 | ||
| 25 | 12 | OUT | 982 | 196 | 295 | 393 | 491 | 589 | 687 |
| IN | 756 | 151 | 227 | 302 | 378 | 454 | 529 | ||
注）理論出力（N）=圧力（MPa）×受圧面積（mm2）となります。
リード線・コネクタ仕様
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,704円 ( 24,974円 ) | 在庫品1日目当日出荷可能 |
23,391円 ( 25,730円 ) | 6日目 |
23,940円 ( 26,334円 ) | 6日目 |
22,799円 ( 25,079円 ) | 6日目 |
22,523円 ( 24,775円 ) | 6日目 |
23,940円 ( 26,334円 ) | 6日目 |
24,488円 ( 26,937円 ) | 6日目 |
23,070円 ( 25,377円 ) | 6日目 |
22,799円 ( 25,079円 ) | 6日目 |
24,488円 ( 26,937円 ) | 6日目 |
28,105円 ( 30,916円 ) | 19日目 |
25,036円 ( 27,540円 ) | 6日目 |
23,346円 ( 25,681円 ) | 6日目 |
23,070円 ( 25,377円 ) | 6日目 |
25,036円 ( 27,540円 ) | 6日目 |
25,584円 ( 28,142円 ) | 6日目 |
23,619円 ( 25,981円 ) | 6日目 |
23,346円 ( 25,681円 ) | 6日目 |
25,584円 ( 28,142円 ) | 6日目 |
24,671円 ( 27,138円 ) | 6日目 |
25,219円 ( 27,741円 ) | 6日目 |
23,441円 ( 25,785円 ) | 6日目 |
23,169円 ( 25,486円 ) | 6日目 |
25,219円 ( 27,741円 ) | 6日目 |
25,767円 ( 28,344円 ) | 6日目 |
23,716円 ( 26,088円 ) | 6日目 |
23,441円 ( 25,785円 ) | 6日目 |
26,315円 ( 28,947円 ) | 6日目 |
26,864円 ( 29,550円 ) | 6日目 |
24,265円 ( 26,692円 ) | 6日目 |
26,590円 ( 29,249円 ) | 6日目 |
30,245円 ( 33,270円 ) | 6日目 |
23,990円 ( 26,389円 ) | 6日目 |
27,046円 ( 29,751円 ) | 6日目 |
27,594円 ( 30,353円 ) | 6日目 |
24,626円 ( 27,089円 ) | 6日目 |
27,321円 ( 30,053円 ) | 6日目 |
24,350円 ( 26,785円 ) | 6日目 |
26,772円 ( 29,449円 ) | 6日目 |
27,321円 ( 30,053円 ) | 6日目 |
24,488円 ( 26,937円 ) | 6日目 |
24,213円 ( 26,634円 ) | 6日目 |
26,041円 ( 28,645円 ) | 6日目 |
27,321円 ( 30,053円 ) | 6日目 |
27,869円 ( 30,656円 ) | 6日目 |
27,504円 ( 30,254円 ) | 6日目 |
27,558円 ( 30,314円 ) | 6日目 |
26,498円 ( 29,148円 ) | 6日目 |
27,046円 ( 29,751円 ) | 6日目 |
24,350円 ( 26,785円 ) | 6日目 |
24,077円 ( 26,485円 ) | 6日目 |
27,046円 ( 29,751円 ) | 6日目 |
27,594円 ( 30,353円 ) | 6日目 |
27,316円 ( 30,048円 ) | 6日目 |
26,772円 ( 29,449円 ) | 6日目 |
27,321円 ( 30,053円 ) | 6日目 |
30,315円 ( 33,347円 ) | 6日目 |
24,213円 ( 26,634円 ) | 6日目 |
27,321円 ( 30,053円 ) | 6日目 |
27,869円 ( 30,656円 ) | 6日目 |
詳細情報
基本情報
SMC社のエアスライドテーブルです。
【特長】
・ワークテーブル+エアシリンダをコンパクトに一体化
・精密組立て用に適したエアスライドテーブル
・ワーク・ボディの取付再現性向上
・安全面を考慮したオートスイッチ取付溝
・縦軸取付けにも使用可能
・デュアルロッド構造
・豊富なオプション群
・対称形
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペックの詳細はカタログをご参照ください。
- オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
- CADデータは、一部の型番には対応しておりません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
商品担当おすすめ
SMC
エアスライドテーブル/MXYシリーズ
SMC社のエアスライドテーブル／MXYシリーズです。リニアガイドにマグネット式ロッドレスシリンダを内蔵したロングストローク、高剛性、軽量、コンパクトなスライドテーブルの仕様になっています。用途によって比較検討可能です。
SMC
薄形エアスライドテーブル/MXFシリーズ
SMC社の薄形エアスライドテーブル／MXFシリーズです。ガイド部とシリンダを並列構造にした薄形・コンパクトタイプエアスライドテーブル仕様となっています。用途によって比較検討可能です。
