エアスライドテーブル/MXSシリーズ
- 通常単価(税別)
- 22,704円～167,100円
- 税込単価
- 24,974円～183,810円
SMC社のエアスライドテーブルです。【特長】・ワークテーブル+エアシリンダをコンパクトに一体化・精密組...
詳細を確認- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペックの詳細はカタログをご参照ください。
- オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
- CADデータは、一部の型番には対応しておりません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

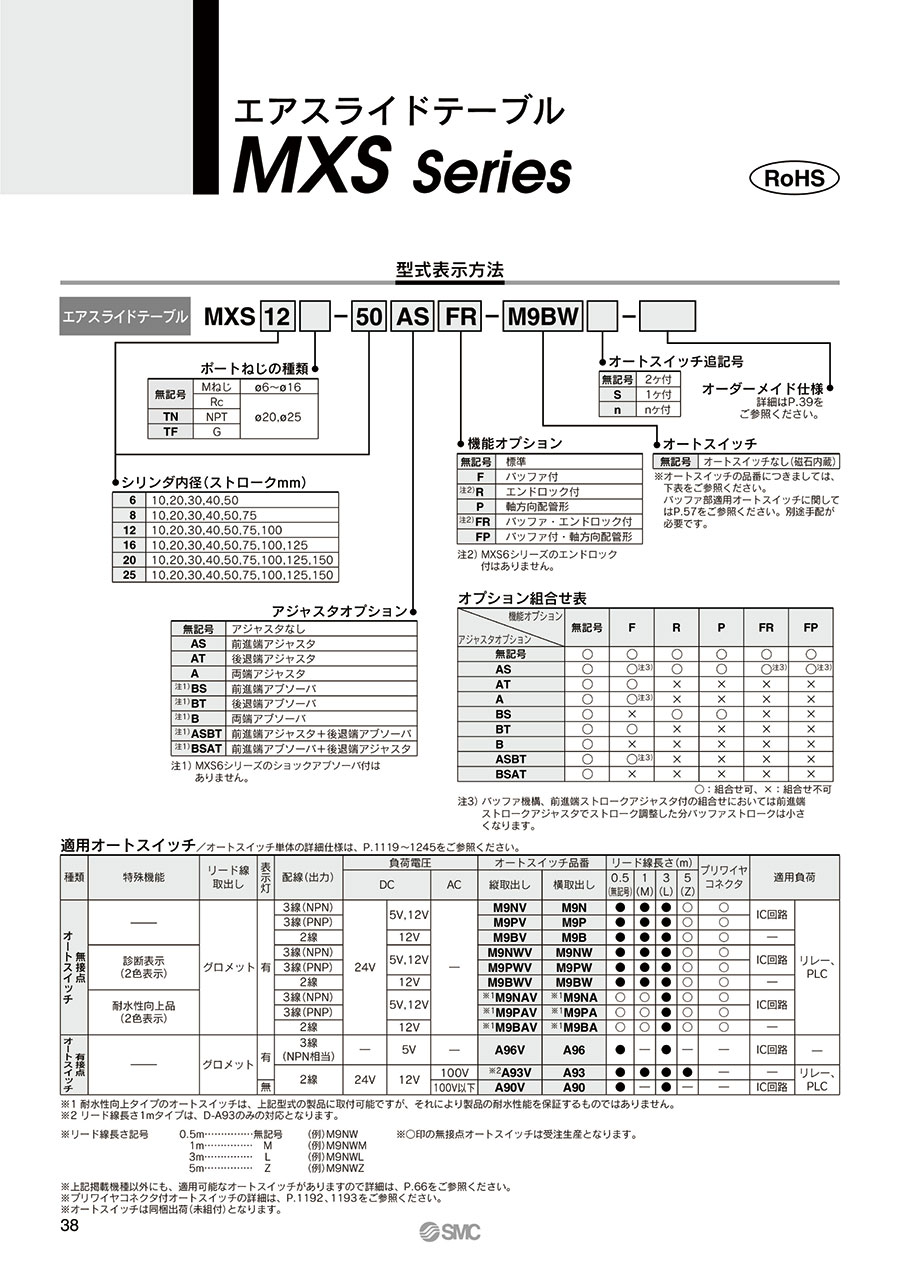

製品仕様
仕様
| シリンダ内径（mm） | 6 | 8 | 12 | 16 | 20 | 25 |
|---|---|---|---|---|---|---|
| 配管接続口径 | M3×0.5 | M5×0.8 | Rc1/8・NPT1/8・G1/8 | |||
| 使用流体 | 空気 | |||||
| 作動方式 | 複動形 | |||||
| 使用圧力 | 0.15～0.7MPa | |||||
| 保証耐圧力 | 1.05MPa | |||||
| 周囲温度および使用流体温度 | -10～60℃ | |||||
| 使用速度範囲（平均作動速度）注） | 50～500mm/s | |||||
| クッション | ラバークッション（標準、ラバーストッパ） ショックアブソーバ（オプション） | |||||
| 給油 | 無給油 | |||||
| オートスイッチ（オプション） | 有接点オートスイッチ（2線式、3線式） 無接点オートスイッチ（2線式、3線式） 2色表示式無接点オートスイッチ（2線式、3線式） | |||||
| ストローク長さの許容差 | +10 mm | |||||
注）平均作動速度：ストロークを作動開始からエンドに到達する時間で割った速度
理論出力表
デュアルロッドの採用により、従来シリンダの2倍の出力が得られます。（単位：N）
| シリンダ内径 （mm） | ロッド径 （mm） | 作動方向 | 受圧面積 （mm2） | 使用圧力（MPa） | |||||
|---|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| 6 | 3 | OUT | 57 | 11 | 17 | 23 | 29 | 34 | 40 |
| IN | 42 | 8 | 13 | 17 | 21 | 25 | 29 | ||
| 8 | 4 | OUT | 101 | 20 | 30 | 40 | 51 | 61 | 71 |
| IN | 75 | 15 | 23 | 30 | 38 | 45 | 53 | ||
| 12 | 6 | OUT | 226 | 45 | 68 | 90 | 113 | 136 | 158 |
| IN | 170 | 34 | 51 | 68 | 85 | 102 | 119 | ||
| 16 | 8 | OUT | 402 | 80 | 121 | 161 | 201 | 241 | 281 |
| IN | 302 | 60 | 91 | 121 | 151 | 181 | 211 | ||
| 20 | 10 | OUT | 628 | 126 | 188 | 251 | 314 | 377 | 440 |
| IN | 471 | 94 | 141 | 188 | 236 | 283 | 330 | ||
| 25 | 12 | OUT | 982 | 196 | 295 | 393 | 491 | 589 | 687 |
| IN | 756 | 151 | 227 | 302 | 378 | 454 | 529 | ||
注）理論出力（N）=圧力（MPa）×受圧面積（mm2）となります。
リード線・コネクタ仕様

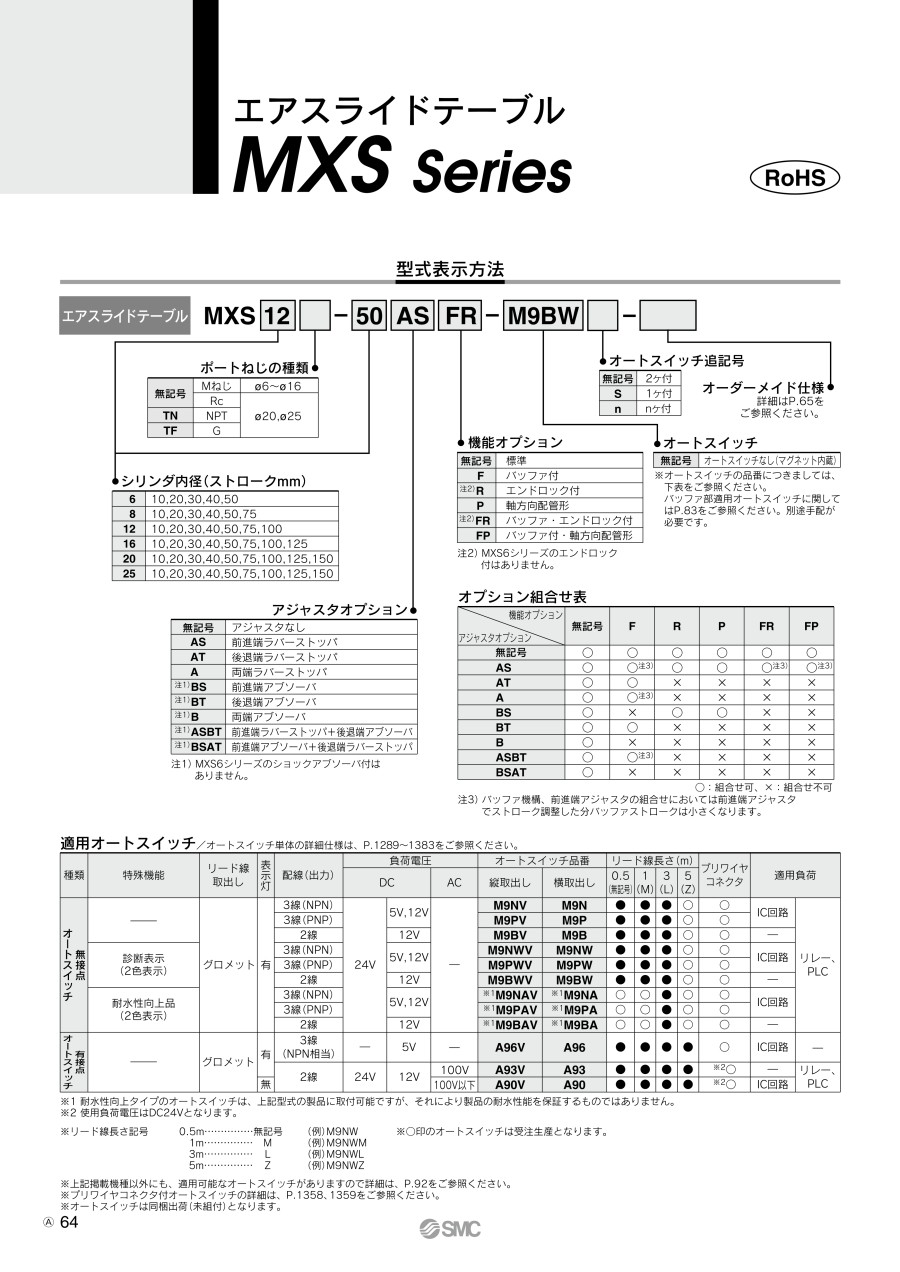

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,704円 ( 24,974円 ) | 在庫品1日目当日出荷可能 |
44,443円 ( 48,887円 ) | 6日目 |
45,486円 ( 50,035円 ) | 6日目 |
43,319円 ( 47,651円 ) | 6日目 |
42,794円 ( 47,073円 ) | 6日目 |
45,486円 ( 50,035円 ) | 6日目 |
46,528円 ( 51,181円 ) | 6日目 |
43,833円 ( 48,216円 ) | 6日目 |
43,319円 ( 47,651円 ) | 6日目 |
46,528円 ( 51,181円 ) | 6日目 |
28,105円 ( 30,916円 ) | 19日目 |
47,569円 ( 52,326円 ) | 6日目 |
29,610円 ( 32,571円 ) | 19日目 |
28,737円 ( 31,611円 ) | 19日目 |
44,358円 ( 48,794円 ) | 6日目 |
43,833円 ( 48,216円 ) | 6日目 |
47,569円 ( 52,326円 ) | 6日目 |
50,780円 ( 55,858円 ) | 6日目 |
48,610円 ( 53,471円 ) | 6日目 |
44,877円 ( 49,365円 ) | 6日目 |
44,358円 ( 48,794円 ) | 6日目 |
48,610円 ( 53,471円 ) | 6日目 |
46,875円 ( 51,563円 ) | 6日目 |
47,917円 ( 52,709円 ) | 6日目 |
44,538円 ( 48,992円 ) | 6日目 |
44,022円 ( 48,424円 ) | 6日目 |
47,917円 ( 52,709円 ) | 6日目 |
48,958円 ( 53,854円 ) | 6日目 |
45,061円 ( 49,567円 ) | 6日目 |
44,538円 ( 48,992円 ) | 6日目 |
49,999円 ( 54,999円 ) | 6日目 |
31,033円 ( 34,136円 ) | 19日目 |
31,033円 ( 34,136円 ) | 19日目 |
30,159円 ( 33,175円 ) | 19日目 |
54,513円 ( 59,964円 ) | 6日目 |
53,400円 ( 58,740円 ) | 6日目 |
55,556円 ( 61,112円 ) | 6日目 |
63,599円 ( 69,959円 ) | 6日目 |
51,042円 ( 56,146円 ) | 6日目 |
30,791円 ( 33,870円 ) | 19日目 |
46,104円 ( 50,714円 ) | 6日目 |
50,521円 ( 55,573円 ) | 6日目 |
57,466円 ( 63,213円 ) | 6日目 |
45,842円 ( 50,426円 ) | 6日目 |
45,581円 ( 50,139円 ) | 6日目 |
51,388円 ( 56,527円 ) | 6日目 |
52,429円 ( 57,672円 ) | 6日目 |
32,452円 ( 35,697円 ) | 19日目 |
46,790円 ( 51,469円 ) | 6日目 |
51,910円 ( 57,101円 ) | 6日目 |
46,265円 ( 50,892円 ) | 6日目 |
58,334円 ( 64,167円 ) | 6日目 |
50,867円 ( 55,954円 ) | 6日目 |
60,591円 ( 66,650円 ) | 6日目 |
51,910円 ( 57,101円 ) | 6日目 |
51,388円 ( 56,527円 ) | 6日目 |
51,901円 ( 57,091円 ) | 6日目 |
46,005円 ( 50,606円 ) | 6日目 |
57,812円 ( 63,593円 ) | 6日目 |
49,478円 ( 54,426円 ) | 6日目 |
詳細情報
基本情報
SMC社のエアスライドテーブルです。
【特長】
・ワークテーブル+エアシリンダをコンパクトに一体化
・精密組立て用に適したエアスライドテーブル
・ワーク・ボディの取付再現性向上
・安全面を考慮したオートスイッチ取付溝
・縦軸取付けにも使用可能
・デュアルロッド構造
・豊富なオプション群
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペックの詳細はカタログをご参照ください。
- オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
- CADデータは、一部の型番には対応しておりません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
