コンパクトスライド/MXHシリーズ
- 通常単価(税別)
- 13,797円～38,685円
- 税込単価
- 15,177円～42,554円
通常出荷日：在庫品1日目～19日目一部当日出荷可能
SMC社のエアスライドテーブルです。【特長】・循環式リニアガイド採用で高剛性・各許容モーメント向上（静...
詳細を確認- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペックの詳細はカタログをご参照ください。
- オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
- CADデータは、一部の型番には対応しておりません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が3,083型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

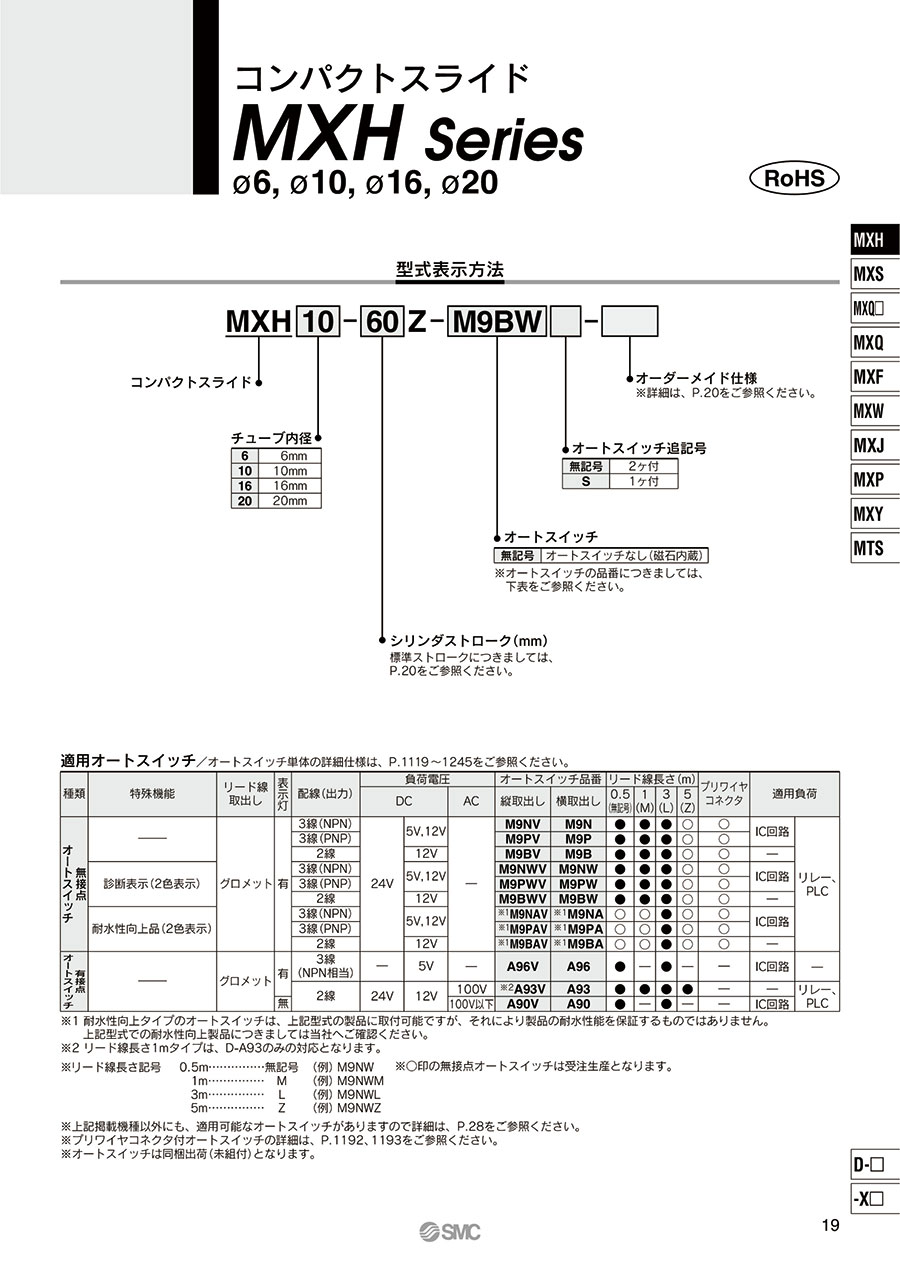

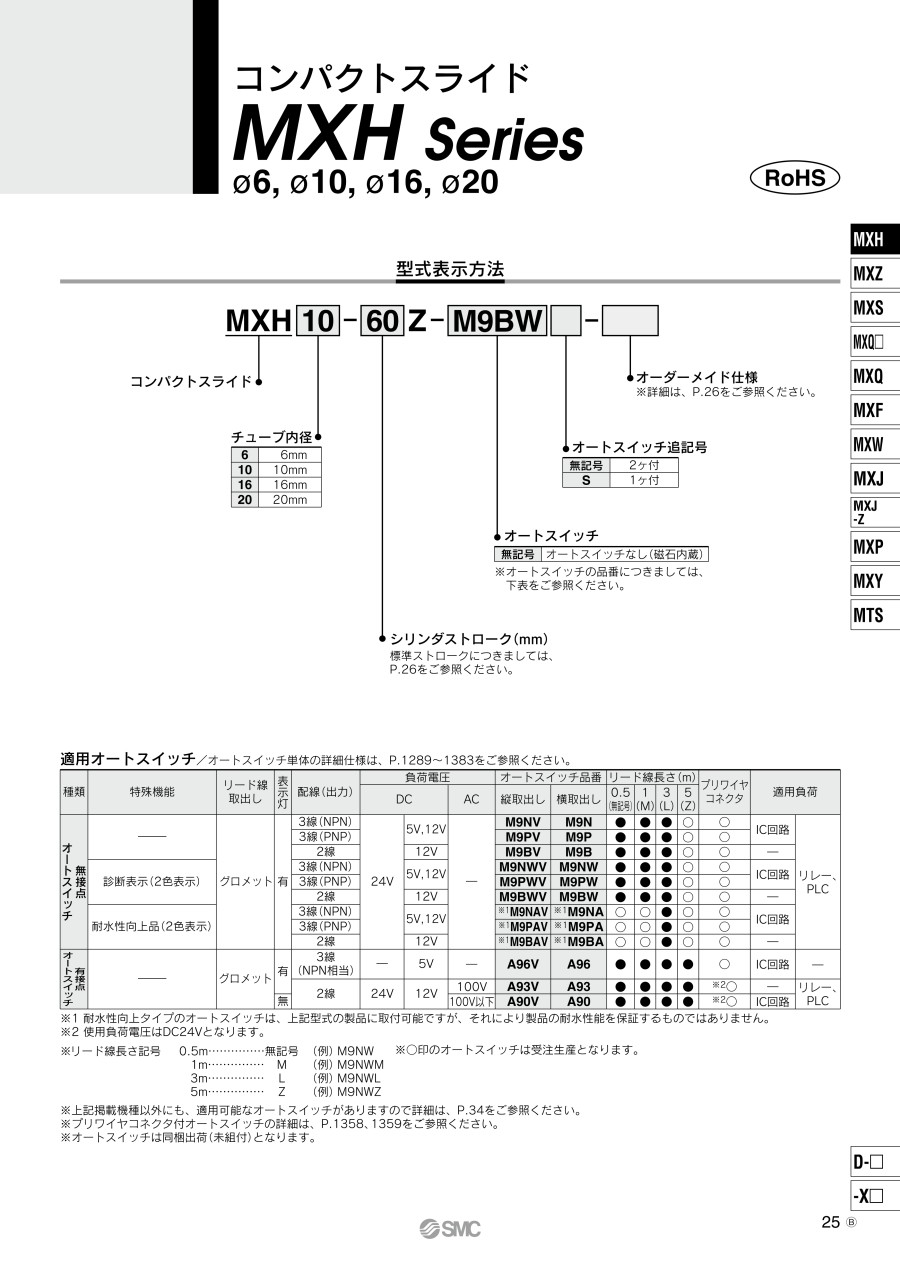

商品情報
製品仕様
仕様
| チューブ内径（mm） | 6 | 10 | 16 | 20 |
|---|---|---|---|---|
| 使用流体 | 空気 | |||
| 作動方式 | 複動形 | |||
| 配管接続口径 | M5×0.8 | |||
| 最低使用圧力 | 0.15MPa | 0.06MPa | 0.05MPa | |
| 最高使用圧力 | 0.7MPa | |||
| 保証耐圧力 | 1.05MPa | |||
| 周囲温度および使用流体温度 | オートスイッチなし：-10～70℃（ただし、凍結なきこと） オートスイッチ付：-10～60℃（ただし、凍結なきこと） | |||
| 使用ピストン速度 | 50～500mm/s | |||
| 許容運動エネルギー J | 0.0125 | 0.025 | 0.05 | 0.1 |
| 給油 | 無給油 | |||
| クッション | 両側ラバークッション | |||
| ストローク長さの許容差 | +1.00 | |||
| オートスイッチ （オプション） | 無接点オートスイッチD-M9□, M9□W型 有接点オートスイッチD-A9□型 | |||
理論出力表
（N）
| チューブ内径 （mm） | ロッド径 （mm） | 作動方向 | 受圧面積 （mm2） | 使用圧力Mpa | ||
|---|---|---|---|---|---|---|
| 0.3 | 0.5 | 0.7 | ||||
| 6 | 3 | OUT | 28 | 8 | 14 | 19 |
| IN | 21 | 6 | 10 | 14 | ||
| 10 | 4 | OUT | 78 | 23 | 39 | 55 |
| IN | 66 | 19 | 33 | 46 | ||
| 16 | 6 | OUT | 201 | 60 | 101 | 141 |
| IN | 172 | 51 | 86 | 121 | ||
| 20 | 8 | OUT | 314 | 94 | 157 | 220 |
| IN | 264 | 79 | 132 | 185 | ||
リード線・コネクタ仕様
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,942円 ( 16,436円 ) | 在庫品1日目当日出荷可能 |
14,940円 ( 16,434円 ) | 6日目 |
14,665円 ( 16,132円 ) | 6日目 |
14,940円 ( 16,434円 ) | 6日目 |
15,488円 ( 17,037円 ) | 6日目 |
15,212円 ( 16,733円 ) | 6日目 |
15,761円 ( 17,337円 ) | 6日目 |
15,488円 ( 17,037円 ) | 6日目 |
17,369円 ( 19,106円 ) | 19日目 |
15,721円 ( 17,293円 ) | 19日目 |
19,351円 ( 21,286円 ) | 在庫品1日目当日出荷可能 |
18,457円 ( 20,303円 ) | 19日目 |
17,316円 ( 19,048円 ) | 6日目 |
18,097円 ( 19,907円 ) | 6日目 |
19,927円 ( 21,920円 ) | 在庫品1日目当日出荷可能 |
19,143円 ( 21,057円 ) | 19日目 |
19,514円 ( 21,465円 ) | 6日目 |
16,407円 ( 18,048円 ) | 6日目 |
18,732円 ( 20,605円 ) | 6日目 |
22,386円 ( 24,625円 ) | 6日目 |
16,407円 ( 18,048円 ) | 19日目 |
16,132円 ( 17,745円 ) | 6日目 |
18,242円 ( 20,066円 ) | 19日目 |
16,132円 ( 17,745円 ) | 19日目 |
19,188円 ( 21,107円 ) | 6日目 |
19,188円 ( 21,107円 ) | 19日目 |
19,188円 ( 21,107円 ) | 19日目 |
19,736円 ( 21,710円 ) | 6日目 |
22,264円 ( 24,490円 ) | 19日目 |
19,736円 ( 21,710円 ) | 19日目 |
19,736円 ( 21,710円 ) | 19日目 |
16,768円 ( 18,445円 ) | 6日目 |
16,768円 ( 18,445円 ) | 19日目 |
16,768円 ( 18,445円 ) | 19日目 |
19,463円 ( 21,409円 ) | 6日目 |
16,492円 ( 18,141円 ) | 6日目 |
25,580円 ( 28,138円 ) | 6日目 |
20,284円 ( 22,312円 ) | 6日目 |
20,284円 ( 22,312円 ) | 19日目 |
17,040円 ( 18,744円 ) | 6日目 |
16,629円 ( 18,292円 ) | 6日目 |
16,629円 ( 18,292円 ) | 19日目 |
16,492円 ( 18,141円 ) | 6日目 |
16,355円 ( 17,991円 ) | 在庫品1日目当日出荷可能 |
16,492円 ( 18,141円 ) | 19日目 |
18,183円 ( 20,001円 ) | 6日目 |
18,167円 ( 19,984円 ) | 6日目 |
16,768円 ( 18,445円 ) | 6日目 |
16,629円 ( 18,292円 ) | 6日目 |
17,178円 ( 18,896円 ) | 6日目 |
16,904円 ( 18,594円 ) | 6日目 |
17,411円 ( 19,152円 ) | 6日目 |
19,645円 ( 21,610円 ) | 6日目 |
19,736円 ( 21,710円 ) | 6日目 |
18,778円 ( 20,656円 ) | 19日目 |
20,118円 ( 22,130円 ) | 在庫品1日目当日出荷可能 |
16,492円 ( 18,141円 ) | 6日目 |
18,474円 ( 20,321円 ) | 19日目 |
18,914円 ( 20,805円 ) | 6日目 |
16,355円 ( 17,991円 ) | 6日目 |
詳細情報
基本情報
SMC社のエアスライドテーブルです。
【特長】
・循環式リニアガイド採用で高剛性
・各許容モーメント向上（静荷重によるモーメント）
・ピストン部変更により質量削減
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。スイッチの色味は選定・交換不可となります。旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペックの詳細はカタログをご参照ください。
- オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
- CADデータは、一部の型番には対応しておりません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
