メカニカル部品技術窓口
セルファスナー【1～1000個入り】
- 通常単価(税別)
- 116円～69,390円
- 税込単価
- 128円～76,329円
空圧、油圧、機械プレス等で圧入でき、特殊工具も不必要なクリンチングナット。【特長】・完全固定とネジ保証...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
37,260円 ( 40,986円 ) | 1日目 |
39,330円 ( 43,263円 ) | 1日目 |
37,260円 ( 40,986円 ) | 1日目 |
17,254円 ( 18,979円 ) | 1日目 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
15,529円 ( 17,082円 ) | 1日目 |
16,398円 ( 18,038円 ) | 1日目 |
239円 ( 263円 ) | 1日目 |
16,398円 ( 18,038円 ) | 1日目 |
262円 ( 288円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
266円 ( 293円 ) | 1日目 |
252円 ( 277円 ) | 在庫品1日目当日出荷可能 |
252円 ( 277円 ) | 在庫品1日目当日出荷可能 |
234円 ( 257円 ) | 在庫品1日目当日出荷可能 |
257円 ( 283円 ) | 在庫品1日目当日出荷可能 |
234円 ( 257円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 1日目 |
262円 ( 288円 ) | 在庫品1日目当日出荷可能 |
256円 ( 282円 ) | 在庫品1日目当日出荷可能 |
335円 ( 369円 ) | 1日目 |
200円 ( 220円 ) | 1日目 |
69,390円 ( 76,329円 ) | 1日目 |
230円 ( 253円 ) | 1日目 |
53,828円 ( 59,211円 ) | 1日目 |
188円 ( 207円 ) | 1日目 |
57,497円 ( 63,247円 ) | 1日目 |
121円 ( 133円 ) | 在庫品1日目当日出荷可能 |
122円 ( 134円 ) | 在庫品1日目当日出荷可能 |
116円 ( 128円 ) | 1日目 |
116円 ( 128円 ) | 在庫品1日目当日出荷可能 |
116円 ( 128円 ) | 在庫品1日目当日出荷可能 |
251円 ( 276円 ) | 1日目 |
226円 ( 249円 ) | 在庫品1日目当日出荷可能 |
226円 ( 249円 ) | 在庫品1日目当日出荷可能 |
273円 ( 300円 ) | 在庫品1日目当日出荷可能 |
261円 ( 287円 ) | 在庫品1日目当日出荷可能 |
373円 ( 410円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
空圧、油圧、機械プレス等で圧入でき、特殊工具も不必要なクリンチングナット。
【特長】
・完全固定とネジ保証が簡単に得られる。
・時間、労働力、製品の均一等、組立ラインの合理化が図れ、高い利益効率が可能。
【用途】
・ネジを切るには薄すぎてしかも力が掛かるような薄板部所に最適のナットです。
・情報通信関係、車輌関係、交通機器関係、工作機械関等、幅広い分野での板金筐体として利用可能です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品情報

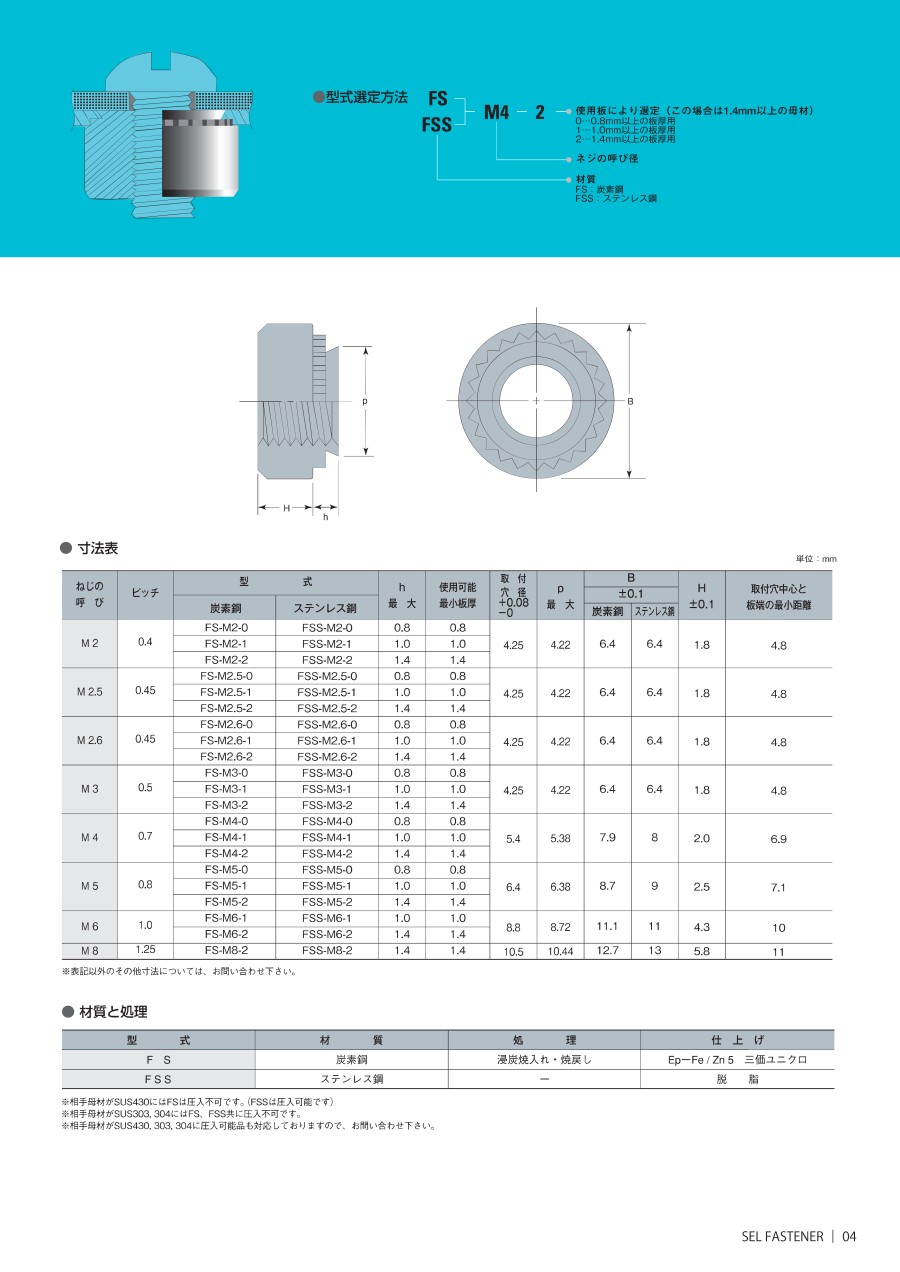

外形図
製品仕様
性能表
| ねじの呼び | h 区分 | 相手部材の板厚 （mm） | 母材 AL5052 | 母材 SECC | ||||
|---|---|---|---|---|---|---|---|---|
| 圧入加力 kN（kgf） | 耐押抜力 kN（kgf） | トルク N・m（kgf・cm） | 圧入加力 kN（kgf） | 耐押抜力 kN（kgf） | トルク N・m（kgf・cm） | |||
| M2 M2.5 M2.6 M3 | -0 | 0.8 | 6.9（700） | 0.343（35） | 1.0（10）以上 1.5（15）以上 1.5（15）以上 | 6.9（700）～15.7（1,600） | 0.490（50） | 1.5（15）以上 |
| -1 | 1.0 | 0.490（50） | 0.637（65） | 1.5（15）以上 | ||||
| -2 | 1.4 | 0.834（85） | 0.981（100） | 1.5（15）以上 | ||||
| M4 | -0 | 0.8 | 6.9（700）～9.8（1,000） | 0.392（40） | 2.5（25）以上 2.7（28）以上 3.9（40）以上 | 9.8（1,000）～17.7（1,800） | 0.539（55） | 2.9（30）以上 |
| -1 | 1.0 | 0.520（53） | 0.686（70） | 3.9（40）以上 | ||||
| -2 | 1.4 | 0.883（90） | 1.079（110） | 4.4（45）以上 | ||||
| M5 | -0 | 0.8 | 6.9（700）～9.8（1,000） | 0.392（40） | 3.2（33）以上 3.6（37）以上 4.8（49）以上 | 11.8（1,200）～21.6（2,200） | 0.588（60） | 3.4（35）以上 |
| -1 | 1.0 | 0.539（55） | 0.834（85） | 3.9（40）以上 | ||||
| -2 | 1.4 | 0.932（95） | 1.128（115） | 5.9（60）以上 | ||||
| M6 | -1 | 1.0 | 6.9（700）～11.8（1,200） | 0.834（85） | 6.9（70）以上 9.8（100）以上 | 15.7（1,600）～29.4（3,000） | 1.226（125） | 10.8（110）以上 |
| -2 | 1.4 | 1.079（110） | 1.569（160） | 11.3（115）以上 | ||||
| M8 | -2 | 1.4 | 14.7（1,500） | 1.618（165） | 14.7（150）以上 | 19.6（2,000）～35.3（3,600） | 1.961（200） | 23.5（240）以上 |
材質と処理
| 型式 | 材質 | 処理 | 仕上げ |
|---|---|---|---|
| FS | 炭素鋼 | 浸炭焼入れ・焼戻し | Ep-Fe／Zn 5三価ユニクロ |
| FSS | ステンレス鋼 | - | 脱脂 |
規格表
単位：mm
| ねじの呼び | ピッチ | 型式 | h 最大 | 使用可能最小板厚 | 取付穴径 +0.08 -0 | p 最大 | B±0.1 | H ±0.1 | 取付穴中心と板端の最小距離 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 炭素鋼 | ステンレス鋼 | 炭素鋼 | ステンレス鋼 | ||||||||
| M2 | 0.4 | FS-M2-0 | FSS-M2-0 | 0.8 | 0.8 | 4.25 | 4.22 | 6.4 | 6.4 | 1.8 | 4.8 |
| FS-M2-1 | FSS-M2-1 | 1.0 | 1.0 | ||||||||
| FS-M2-2 | FSS-M2-2 | 1.4 | 1.4 | ||||||||
| M2.5 | 0.45 | FS-M2.5-0 | FSS-M2.5-0 | 0.8 | 0.8 | 4.25 | 4.22 | 6.4 | 6.4 | 1.8 | 4.8 |
| FS-M2.5-1 | FSS-M2.5-1 | 1.0 | 1.0 | ||||||||
| FS-M2.5-2 | FSS-M2.5-2 | 1.4 | 1.4 | ||||||||
| M2.6 | 0.45 | FS-M2.6-0 | FSS-M2.6-0 | 0.8 | 0.8 | 4.25 | 4.22 | 6.4 | 6.4 | 1.8 | 4.8 |
| FS-M2.6-1 | FSS-M2.6-1 | 1.0 | 1.0 | ||||||||
| FS-M2.6-2 | FSS-M2.6-2 | 1.4 | 1.4 | ||||||||
| M3 | 0.5 | FS-M3-0 | FSS-M3-0 | 0.8 | 0.8 | 4.25 | 4.22 | 6.4 | 6.4 | 1.8 | 4.8 |
| FS-M3-1 | FSS-M3-1 | 1.0 | 1.0 | ||||||||
| FS-M3-2 | FSS-M3-2 | 1.4 | 1.4 | ||||||||
| M4 | 0.7 | FS-M4-0 | FSS-M4-0 | 0.8 | 0.8 | 5.4 | 5.38 | 7.9 | 8 | 2.0 | 6.9 |
| FS-M4-1 | FSS-M4-1 | 1.0 | 1.0 | ||||||||
| FS-M4-2 | FSS-M4-2 | 1.4 | 1.4 | ||||||||
| M5 | 0.8 | FS-M5-0 | FSS-M5-0 | 0.8 | 0.8 | 6.4 | 6.38 | 8.7 | 9 | 2.5 | 7.1 |
| FS-M5-1 | FSS-M5-1 | 1.0 | 1.0 | ||||||||
| FS-M5-2 | FSS-M5-2 | 1.4 | 1.4 | ||||||||
| M6 | 1.0 | FS-M6-1 | FSS-M6-1 | 1.0 | 1.0 | 8.8 | 8.72 | 11.1 | 11 | 4.3 | 10 |
| FS-M6-2 | FSS-M6-2 | 1.4 | 1.4 | ||||||||
| M8 | 1.25 | FS-M8-2 | FSS-M8-2 | 1.4 | 1.4 | 10.5 | 10.44 | 12.7 | 13 | 5.8 | 11 |
商品特長詳細
取付／従来の設備（標準プレス機）で圧入。
1.定められた取付け下穴をあける。この時取付側の取付穴のバリ等の母材を削り取る処理はせずそのまま圧入。
2.セルファスナーのガイド部（パイロット部）を取付下穴に挿入する。
3.プレスでローレット部が完全に圧入されるまで加圧する。
信頼性／高い押抜力、回転トルクが得られる。
・圧入することにより、ローレット部が相手板材を塑性変形させ、逆テーパーになったシャンクの周囲に固定されるため、高い押抜力が得られる。
・波形状のローレット部が、相手金属を波形に変位させるので、高い回転トルクが得られる。
結果／綺麗な仕上がり。
・プレス後の後処理は基本的に不要。
注意・禁止事項
- ※ 表記データは参考値です。測定器、使用条件により多少の変化が生じます。
- ※ 相手母材がSUS430にはFSは圧入不可です。
- ※ 相手母材がSUS303、304にはFS、FSS共に圧入不可です。
開発秘話
セルフクリンチングファスナー（かしめ方式ナット、スタッド等）の先駆者を自負し、豊富な経験と実績を生かして最適な選択と最高のコストパフォーマンスを提供し、お客様の特別仕様や新しいニーズにお応えしてまいりました。
”いかにしたらお客様の製品の生産工程を簡素化できるか”という問いにより生まれました。
今後とも、この初志を忘れずに専門的な分野でのノウハウを蓄積し、組み立てラインの合理化をよりいっそう強化する製品群を開発して、皆様のご要望にお応えいたします。
カタログ
商品担当おすすめ
ポップリベット・ファスナー
カレイナット
セルジャパン
セルスペーサー（スルータイプ）
よくあるご質問（FAQ）
簡易プレス機は使用する製品の“性能表”の“圧入加力”を参考にしていただき、その圧入加力以上の加圧が可能なプレス機が必要です。（例：FS-M3-0はAL5052の母材に圧入時6.9kN（700kgf）の圧入加力となりますので、6.9kN以上の加圧が可能なプレス機が必要です）
治具はプレス機で圧入しても変形しない材質での治具が必要です。（例：SK材に焼き入れ処理等）。
また、圧入加力が弱いと（圧入不足）、製品の脱落の原因になります。面一までの圧入を推奨しています。
寸法外の治具の使用や、治具のキズも、製品のキズや鈑金のキズ・たわみの原因になります。
