ロータリエンコーダインクリメンタル形高分解能タイプ外径Φ55 E6D-C

Name: ロータリエンコーダ インクリメンタル形 高分解能タイプ 外径Φ55 E6D-C
Brand: オムロン
SKU: 221006394568
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 58,990円～125,711円

税込単価: 64,889円～138,282円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

カプリング E69

4.5

通常価格(税別)： 1,020円 (税込価格：1,122円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

ロータリエンコーダインクリメンタル形汎用タイプ外径Φ50 E6C2-C

通常価格(税別)： 18,693円 (税込価格：20,562円)

通常出荷日：在庫品1日目

高分解能タイプ。【特長】・インクリメンタル形・外径：Φ55・分解能（最大）：6...

詳細情報を確認する

種類
インクリメンタル形
外径 (Φ)
55
軸径 (Φ)
6
電源電圧 (V)
DC12
消費電流 (mA)
150以下
出力相 (相)
A,B,Z
出力形式
オープンコレクタ出力
応答周波数 (kHz)
200
接続方式
コード引き出しタイプ
仕様
高分解能タイプ
高さ (mm)
66.5
コード長 (mm)
500

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

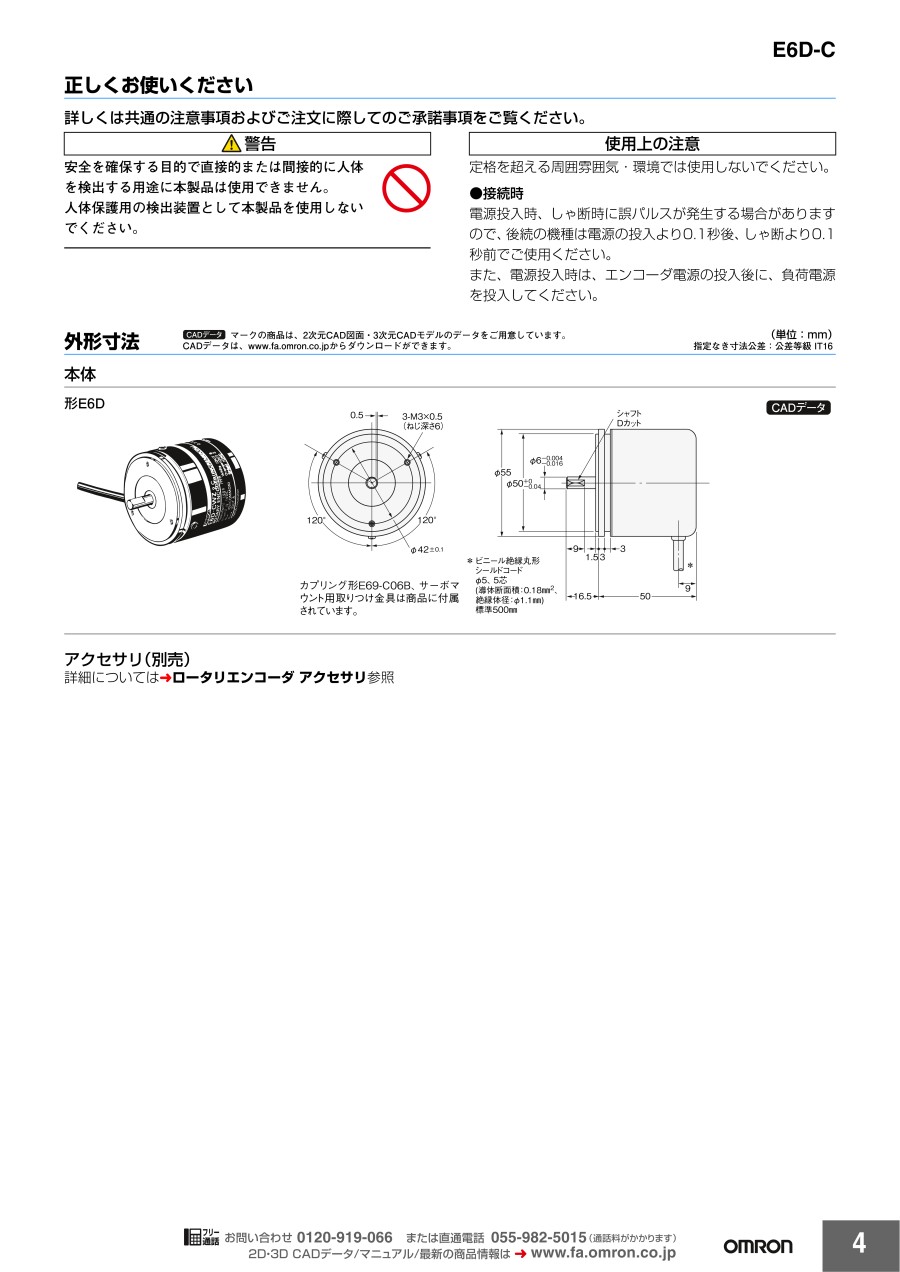

外形図

カプリング形E69-C06B、サーボマウント用取りつけ金具は商品に付属されています。
*ビニール絶縁丸形シールドコードφ5、5芯（導体断面積:0.18mm²、絶縁体径:φ1.1mm）標準500mm

製品仕様

定格/性能

項目		型番
項目		形E6D-CWZ1E	形E6D-CWZ2C
電源電圧		DC5V±5% リップル（p-p）5%以下	DC12V±10% リップル（p-p）5%以下
消費電流*1		150mA以下
分解能（パルス/回転）		1,000、2,000、3,600、5,000、6,000
出力相		A相、B相、Z相
出力形式		電圧出力	オープンコレクタ出力
出力容量		出力抵抗:1kΩ シンク電流:35mA以下残留電圧:0.7V以下（シンク電流10mA時）	印加電圧:DC30V以下シンク電流:35mA以下残留電圧:1V以下（シンク電流35mA時）残留電圧:0.7V以下（シンク電流10mA時）
最高応答周波数*2		200kHz
出力位相差		A相、B相の位相差90°±25°（1/4T±0.07T）
出力立ち上がり・立ち下がり時間		1μs以下
起動トルク		9.8mN・m以下
慣性モーメント		3×10^-6kg・m²以下
軸許容カ	ラジアル	50N（ただし精度保証時は20N）
軸許容カ	スラスト	30N（ただし精度保証時は10N）
許容最高回転数		12,000r/min
周囲温度範囲		動作時:-10～+70℃、保存時:-25～+80℃（ただし、氷結しないこと）
周囲湿度範囲		動作時、保存時:35～85%RH（ただし、結露しないこと）
絶縁抵抗		コンデンサアースのため除外します。
耐電圧		コンデンサアースのため除外します。
振動（耐久）		10～55Hz 複振幅1.5mm X、Y、Z各方向2h
衝撃（耐久）		500m/s² X、Y、Z各方向3回
保護構造*3		IEC規格 IP50
接続方式		コード引き出しタイプ（標準コード長500mm）
材質	ケース	亜鉛合金
	本体	アルミニウム
	シャフト	SUS303
	取付金具	鉄亜鉛メッキ
質量（梱包状態）		約280g
付属品		カプリング形E69-C06B、サーボマウント用取りつけ金具形E69-2、六角スパナ、取扱説明書

*1.電源投入時、約2Aの突入電流が流れます。（時間:約50μS）
*2.電気的最高応答回転数は、分解能および最高応答周波数から規定されています。

ロータリエンコーダインクリメンタル形高分解能タイプ外径Φ55 E6D-C コマンド

そのため、最高応答回転数以上に回転させますと電気的に信号が追従しません。
*3.水、油に対する保護はありません。

型番リスト

表示件数

型番

E6D-CWZ2C 1000 P/R 0.5M

E6D-CWZ2C 3600 P/R 0.5M

E6D-CWZ2C 6000 P/R 0.5M

分解能	最小発注数量

1000	1個
3600	1個
6000	1個

通常単価(税別) (税込単価)	通常出荷日

58,990円 ( 64,889円 )	1日目
91,297円 ( 100,427円 )	1日目
125,711円 ( 138,282円 )	1日目

詳細情報

基本情報

基本情報

高分解能タイプ。
【特長】
・インクリメンタル形
・外径：Φ55
・分解能（最大）：6,000P/R

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

オムロン
ロータリエンコーダインクリメンタル形汎用タイプ外径Φ40 E6B2-C
オムロン
カプリング E69
オムロン
ロータリエンコーダインクリメンタル形外径Φ25 小型タイプ E6A2-C

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
