ダブルピッチスプロケット Sローラ型/Rローラ型
- 通常単価(税別)
- 959円～17,374円
- 税込単価
- 1,055円～19,111円
通常出荷日：3日目～7日目
【特長】・ダブルピッチ小型搬送用チェーン用スプロケット、Sローラ型は21Tまでは機械構造用炭素鋼で歯先...
詳細を確認
未確定：候補が71型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型番 | ローラ形 | チェーンピッチ | 歯幅T | 仕様 |
|---|---|---|---|---|
| M2040 | Sローラ | 25.4mm | 7.2 | 材質は機械構造用炭素鋼で歯先硬化を施しています。 |
| Rローラ | 歯数9～16までは材質機械構造用炭素鋼で歯先硬化を施していません。 歯数17～30までは材質SS400で溶接構造です。 | |||
| M2050 | Sローラ | 31.75mm | 8.7 | 材質は機械構造用炭素鋼で歯先硬化を施しています。 |
| Rローラ | 歯数9～16までは材質機械構造用炭素鋼で歯先硬化を施していません。 歯数17～30までは材質SS400で溶接構造です。 | |||
| M2060 | Sローラ | 38.10mm | 11.7 | 材質は機械構造用炭素鋼で歯先硬化を施しています。 |
| Rローラ | 歯数9～14までは材質機械構造用炭素鋼で歯先硬化を施していません。 歯数15～30までは材質SS400で溶接構造です。 | |||
| M2080 | Sローラ | 50.80mm | 14.6 | 歯数21以下は材質機械構造用炭素鋼で、歯先硬化を施しています。 歯数22以上の材質はSS400の溶接構造です。 |
| Rローラ | 歯数9～10までは材質機械構造用炭素鋼で歯先硬化を施していません。 歯数11～30までは材質SS400で溶接構造です。 | |||
| M2100 | Sローラ | 63.50mm | 17.6 | 歯数21以下は材質機械構造用炭素鋼で、歯先硬化を施しています。 歯数22以上の材質はSS400の溶接構造です。 |
| Rローラ | 歯数10～12までは材質SS400で溶接構造です。 |

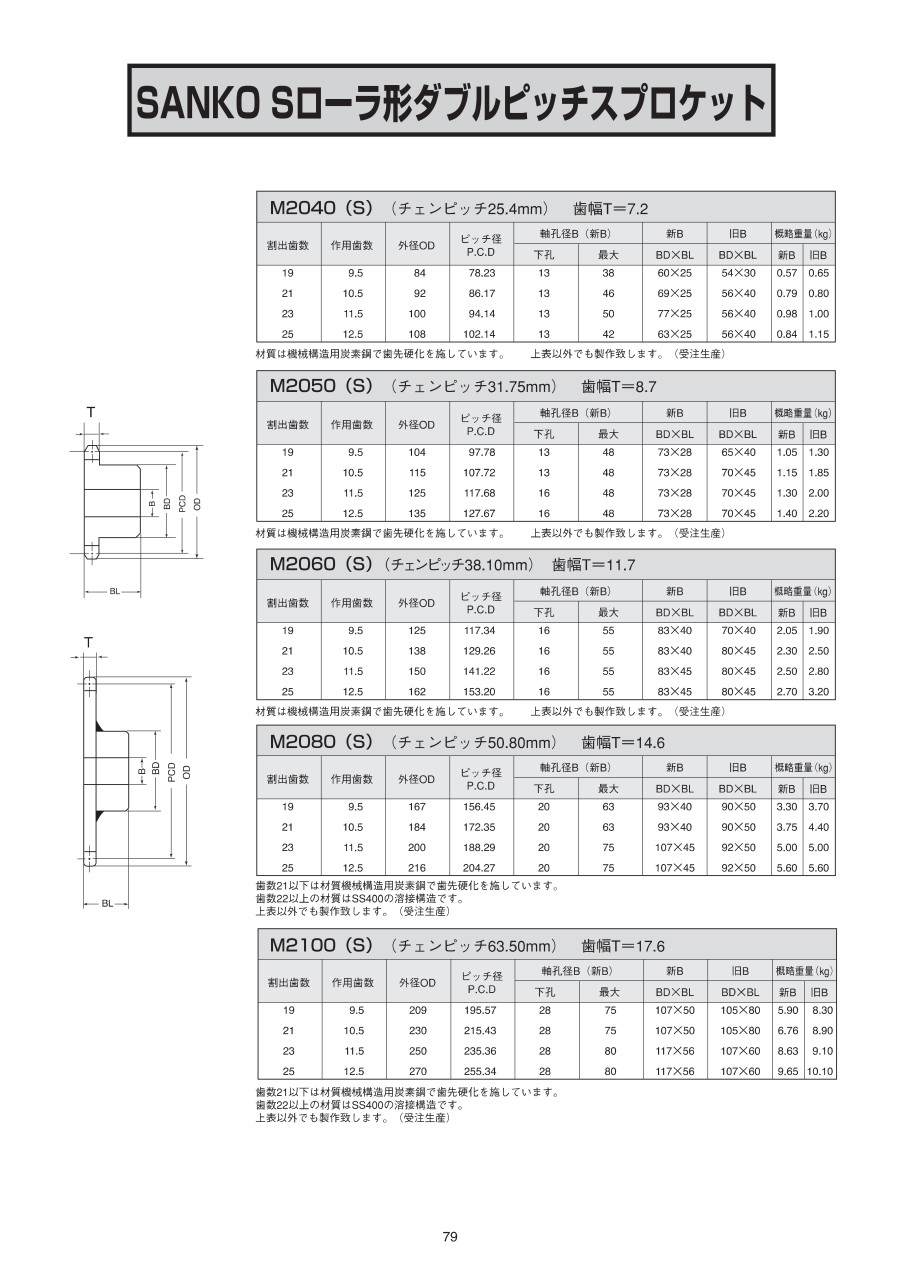

規格表
Sローラ形
M2040
M2050
M2060
M2080
M2100
Rローラ形
M2040
M2050
M2060
M2080
M2100
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,582円 ( 1,740円 ) | 3日目 |
1,516円 ( 1,668円 ) | 6日目 |
1,709円 ( 1,880円 ) | 3日目 |
1,917円 ( 2,109円 ) | 3日目 |
2,110円 ( 2,321円 ) | 3日目 |
2,420円 ( 2,662円 ) | 3日目 |
2,720円 ( 2,992円 ) | 3日目 |
2,923円 ( 3,215円 ) | 3日目 |
2,938円 ( 3,232円 ) | 3日目 |
3,211円 ( 3,532円 ) | 3日目 |
4,933円 ( 5,426円 ) | 3日目 |
4,381円 ( 4,819円 ) | 3日目 |
959円 ( 1,055円 ) | 3日目 |
1,230円 ( 1,353円 ) | 3日目 |
1,471円 ( 1,618円 ) | 3日目 |
1,494円 ( 1,643円 ) | 3日目 |
2,515円 ( 2,767円 ) | 3日目 |
2,117円 ( 2,329円 ) | 3日目 |
2,341円 ( 2,575円 ) | 7日目 |
2,826円 ( 3,109円 ) | 3日目 |
2,819円 ( 3,101円 ) | 3日目 |
3,194円 ( 3,513円 ) | 3日目 |
4,185円 ( 4,604円 ) | 3日目 |
5,341円 ( 5,875円 ) | 3日目 |
5,635円 ( 6,199円 ) | 3日目 |
5,485円 ( 6,034円 ) | 3日目 |
6,067円 ( 6,674円 ) | 3日目 |
6,345円 ( 6,980円 ) | 3日目 |
1,639円 ( 1,803円 ) | 3日目 |
2,012円 ( 2,213円 ) | 3日目 |
2,518円 ( 2,770円 ) | 3日目 |
2,587円 ( 2,846円 ) | 3日目 |
2,715円 ( 2,987円 ) | 3日目 |
2,687円 ( 2,956円 ) | 3日目 |
4,102円 ( 4,512円 ) | 3日目 |
3,784円 ( 4,162円 ) | 3日目 |
5,137円 ( 5,651円 ) | 3日目 |
5,302円 ( 5,832円 ) | 3日目 |
6,071円 ( 6,678円 ) | 3日目 |
6,310円 ( 6,941円 ) | 3日目 |
6,782円 ( 7,460円 ) | 3日目 |
7,118円 ( 7,830円 ) | 3日目 |
7,586円 ( 8,345円 ) | 3日目 |
7,677円 ( 8,445円 ) | 3日目 |
2,193円 ( 2,412円 ) | 3日目 |
2,724円 ( 2,996円 ) | 3日目 |
2,826円 ( 3,109円 ) | 3日目 |
2,966円 ( 3,263円 ) | 3日目 |
7,155円 ( 7,871円 ) | 3日目 |
7,311円 ( 8,042円 ) | 3日目 |
7,718円 ( 8,490円 ) | 3日目 |
8,686円 ( 9,555円 ) | 3日目 |
10,404円 ( 11,444円 ) | 3日目 |
10,660円 ( 11,726円 ) | 3日目 |
12,337円 ( 13,571円 ) | 3日目 |
12,543円 ( 13,797円 ) | 3日目 |
13,819円 ( 15,201円 ) | 3日目 |
14,728円 ( 16,201円 ) | 3日目 |
15,862円 ( 17,448円 ) | 3日目 |
16,994円 ( 18,693円 ) | 3日目 |
詳細情報
基本情報
【特長】
・ダブルピッチ小型搬送用チェーン用スプロケット、Sローラ型は21Tまでは機械構造用炭素鋼で歯先高周波焼入れを施しています（※22T以上は普通鋼SS400材ボス溶接構造です）。
・Rローラ型は小歯数までは機械構造用炭素鋼で歯先焼入れは施していません。
・大歯数は普通鋼SS400材ボス溶接構造です。
