Z昇降ステージ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
ALV-3005-HMの仕様・寸法情報
種類
Zステージ
使用モータ
[5相ステッピングモータ高トルク] PK513PB相当
最小分解能(μm)
1
主要素材
アルミ合金
移動ガイド
[クロスローラ] V溝とクロスローラ
送り方式
送りねじ
ステージ面(長さ)(mm)
30
ステージ面(幅)(mm)
30
表面処理
黒アルマイト梨地
耐荷重（範囲）(N)
5～30
耐荷重(N)
9.8
最高速度(mm/sec)
3
位置決め精度(μm)
20
センサ
リミット
移動方向
Z軸1方向
送りねじリード(mm)
0.5
商品情報
外形図
製品仕様
外観図
センサ動作論理とタイミングチャート
接続イメージ
仕様
- 移動方向：Z軸1方向
- 移動量：0mm～5mm
- ステージ面：30×30mm
- 使用モータ：PK513PB相当（5線式ペンタゴン結線、0.35A/相）
- 分解能：0.001mm
- 送りねじリード：0.5mm
- 移動ガイド：V溝とクロスローラ
- 移動精度HV：真直度（水平・垂直）0.005mm
- 位置決め精度：0.020mm
- 繰り返し精度：±0.002mm
- ロストモーション：0.005mm
- 耐荷重：9.8N（1kgf）
- 質量：0.2kg
- 最高速度：3mm/s（3,000pps時）
- 主要材質/表面処理：アルミ合金/黒アルマイト梨地
- リミットセンサ：ノーマルクローズ接点（ブレイク接点、B接点）動作、フォトセンサ
詳細情報
基本情報
20mm角の5相ステッピングモータを採用した小型のZステージ 小型（自動ステージ）。
【特長】
・移動ガイドにV溝とクロスローラを採用し非常に高精度な移動が可能。
【用途】
・カメラ、センサ、ワークなどの精密位置決めに使用。

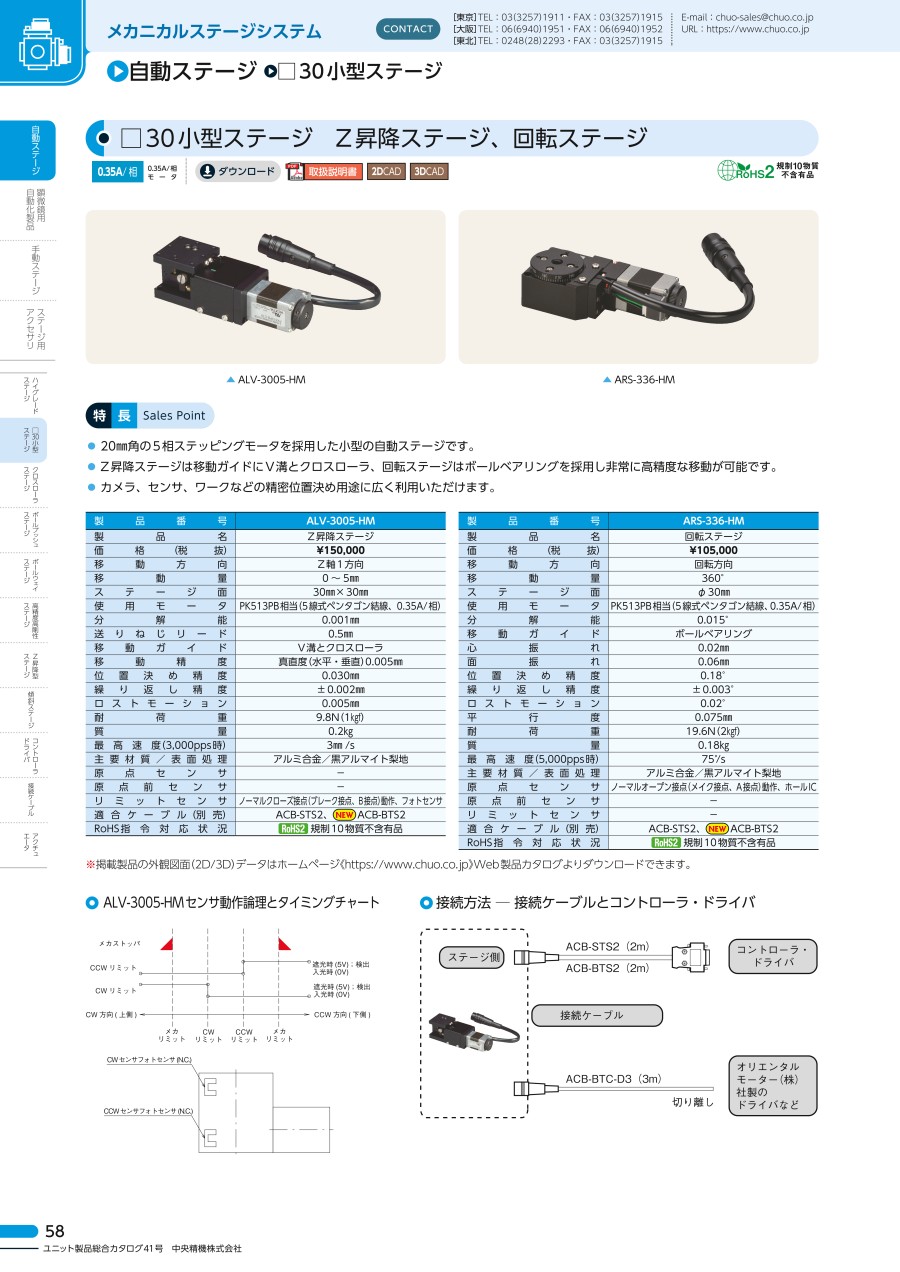

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
Z昇降ステージの型番ALV-3005-HMのページです。
型番ALV-3005-HMに関する仕様情報を記載しております。
Z昇降ステージのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qモータ交換はできますか。
A
変更の可否もありますのでお問い合わせください。
