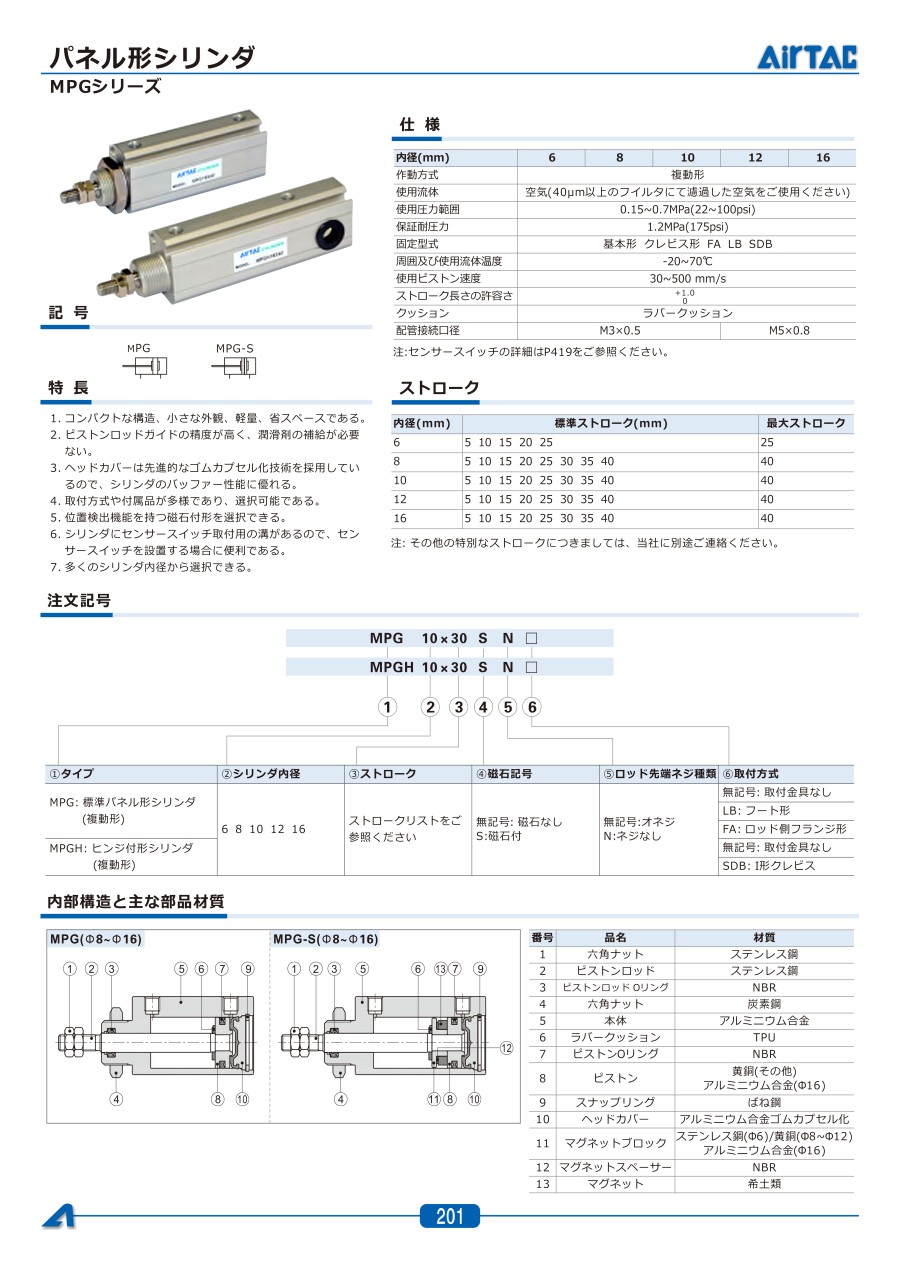

【在庫品】パネル形シリンダ MPGシリーズ
- 通常単価(税別)
- 1,196円～2,105円
- 税込単価
- 1,316円～2,316円
コンパクトな構造、小さな外観、軽量、省スペースである。ピストンロッドガイドの精度が高く、潤滑剤の補給が...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
MPG／MPG-S
MPGH／MPGH-S
製品仕様
| 内径（mm） | 6 | 8 | 10 | 12 | 16 |
|---|---|---|---|---|---|
| 作動方式 | 複動形 | ||||
| 使用流体 | 空気（40μm以上のフィルタにて濾過した空気をご使用ください） | ||||
| 使用圧力範囲 | 0.15～0.7MPa（22～100psi） | ||||
| 保証耐圧力 | 1.2MPa（175psi） | ||||
| 固定型式 | 基本形クレビス形FA LB SDB | ||||
| 周囲及び使用流体温度 | -20～+70℃ | ||||
| 使用ピストン速度 | 30～500 mm/s | ||||
| ストローク長さの許容さ | 0～+1.0 | ||||
| クッション | ラバークッション | ||||
| 配管接続口径 | M3×0.5 | M5×0.8 | |||
ストローク
| 内径（mm） | 標準ストローク（mm） | 最大ストローク |
|---|---|---|
| 6 | 5、10、15、20、25 | 25 |
| 8 | 5、10、15、20、25、30、35、40 | 40 |
| 10 | 5、10、15、20、25、30、35、40 | 40 |
| 12 | 5、10、15、20、25、30、35、40 | 40 |
| 16 | 5、10、15、20、25、30、35、40 | 40 |
内部構造と主な部品材質
MPG（φ8～φ16）／MPG-S（φ8～φ16）
| 番号 | 品名 | 材質 |
|---|---|---|
| 1 | 六角ナット | ステンレス鋼 |
| 2 | ピストンロッド | ステンレス鋼 |
| 3 | ストンロッドOリング | NBR |
| 4 | 六角ナット | 炭素鋼 |
| 5 | 本体 | アルミニウム合金 |
| 6 | ラバークッション | TPU |
| 7 | ビストンOリング | NBR |
| 8 | ピストン | 黄銅（その他） アルミニウム合金（φ16） |
| 9 | スナップリング | ばね鋼 |
| 10 | ヘッドカバー | アルミニウム合金ゴムカプセル化 |
| 11 | マグネットプロック | ステンレス鋼（φ6）／黄綱（φ8～φ12） アルミニウム合金（φ16） |
| 12 | マグネットスペーサー | NBR |
| 13 | マグネット | 希土類 |
規格表
MPG／MPG-S
MPGH／MPGH-S
使用例
取付と使用
（1）シリンダを固定する時のパネル厚さと前面カバーナットの締め付けトルクは右表から選定して使用してください。
| 内径 | ロッドカバーネジ仕様 | 最大許容トルク（N・m） | 最大厚さ（A） |
|---|---|---|---|
| 6 | M10×1.0 | 12.5 | 4 |
| 8 | M12×1.0 | 21.0 | 4 |
| 10 | M12×1.0 | 21.0 | 4 |
| 12 | M14×1.0 | 34.0 | 5 |
| 16 | M14×1.0 | 34.0 | 5 |
（2）ロッド先端の負荷に起因する余分なトルクは右表で定めた許容値を越えてはいけない。そのトルクを越えるとシリンダの寿命低下や負傷の原因になることがある。
| 内径 | ピストンロッド先端ねじ仕様 | 最大許容トルク（N・m） |
|---|---|---|
| 6 | M10×1.0 | 0.3 |
| 8 | M12×1.0 | 0.8 |
| 10 | M12×1.0 | 0.8 |
| 12 | M14×1.0 | 1.6 |
| 16 | M14×1.0 | 1.6 |
（3）ピストンロッド先端最大許容横荷重
選定サポート情報
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,254円 ( 1,379円 ) | 在庫品1日目当日出荷可能 |
1,434円 ( 1,577円 ) | 在庫品1日目当日出荷可能 |
1,542円 ( 1,696円 ) | 在庫品1日目当日出荷可能 |
1,326円 ( 1,459円 ) | 在庫品1日目当日出荷可能 |
1,503円 ( 1,653円 ) | 在庫品1日目当日出荷可能 |
1,364円 ( 1,500円 ) | 在庫品1日目当日出荷可能 |
1,570円 ( 1,727円 ) | 在庫品1日目当日出荷可能 |
1,469円 ( 1,616円 ) | 在庫品1日目当日出荷可能 |
1,579円 ( 1,737円 ) | 在庫品1日目当日出荷可能 |
1,309円 ( 1,440円 ) | 在庫品1日目当日出荷可能 |
1,526円 ( 1,679円 ) | 在庫品1日目当日出荷可能 |
1,413円 ( 1,554円 ) | 在庫品1日目当日出荷可能 |
1,434円 ( 1,577円 ) | 在庫品1日目当日出荷可能 |
1,454円 ( 1,599円 ) | 在庫品1日目当日出荷可能 |
1,618円 ( 1,780円 ) | 在庫品1日目当日出荷可能 |
1,490円 ( 1,639円 ) | 在庫品1日目当日出荷可能 |
1,826円 ( 2,009円 ) | 在庫品1日目当日出荷可能 |
1,526円 ( 1,679円 ) | 在庫品1日目当日出荷可能 |
1,644円 ( 1,808円 ) | 在庫品1日目当日出荷可能 |
1,557円 ( 1,713円 ) | 在庫品1日目当日出荷可能 |
1,657円 ( 1,823円 ) | 在庫品1日目当日出荷可能 |
1,364円 ( 1,500円 ) | 在庫品1日目当日出荷可能 |
1,596円 ( 1,756円 ) | 在庫品1日目当日出荷可能 |
1,469円 ( 1,616円 ) | 在庫品1日目当日出荷可能 |
1,637円 ( 1,801円 ) | 在庫品1日目当日出荷可能 |
1,684円 ( 1,852円 ) | 在庫品1日目当日出荷可能 |
1,649円 ( 1,814円 ) | 在庫品1日目当日出荷可能 |
1,542円 ( 1,696円 ) | 在庫品1日目当日出荷可能 |
1,665円 ( 1,832円 ) | 在庫品1日目当日出荷可能 |
1,579円 ( 1,737円 ) | 在庫品1日目当日出荷可能 |
1,678円 ( 1,846円 ) | 在庫品1日目当日出荷可能 |
1,596円 ( 1,756円 ) | 在庫品1日目当日出荷可能 |
1,691円 ( 1,860円 ) | 在庫品1日目当日出荷可能 |
1,469円 ( 1,616円 ) | 在庫品1日目当日出荷可能 |
1,644円 ( 1,808円 ) | 在庫品1日目当日出荷可能 |
1,579円 ( 1,737円 ) | 在庫品1日目当日出荷可能 |
1,685円 ( 1,854円 ) | 在庫品1日目当日出荷可能 |
1,596円 ( 1,756円 ) | 在庫品1日目当日出荷可能 |
1,699円 ( 1,869円 ) | 在庫品1日目当日出荷可能 |
1,610円 ( 1,771円 ) | 在庫品1日目当日出荷可能 |
1,712円 ( 1,883円 ) | 在庫品1日目当日出荷可能 |
1,623円 ( 1,785円 ) | 在庫品1日目当日出荷可能 |
1,725円 ( 1,898円 ) | 在庫品1日目当日出荷可能 |
1,638円 ( 1,802円 ) | 在庫品1日目当日出荷可能 |
1,740円 ( 1,914円 ) | 在庫品1日目当日出荷可能 |
1,596円 ( 1,756円 ) | 在庫品1日目当日出荷可能 |
1,712円 ( 1,883円 ) | 在庫品1日目当日出荷可能 |
1,638円 ( 1,802円 ) | 在庫品1日目当日出荷可能 |
1,754円 ( 1,929円 ) | 在庫品1日目当日出荷可能 |
1,651円 ( 1,816円 ) | 在庫品1日目当日出荷可能 |
1,766円 ( 1,943円 ) | 在庫品1日目当日出荷可能 |
1,665円 ( 1,832円 ) | 在庫品1日目当日出荷可能 |
1,835円 ( 2,019円 ) | 在庫品1日目当日出荷可能 |
1,678円 ( 1,846円 ) | 在庫品1日目当日出荷可能 |
1,793円 ( 1,972円 ) | 在庫品1日目当日出荷可能 |
1,691円 ( 1,860円 ) | 在庫品1日目当日出荷可能 |
1,807円 ( 1,988円 ) | 在庫品1日目当日出荷可能 |
1,196円 ( 1,316円 ) | 在庫品1日目当日出荷可能 |
1,344円 ( 1,478円 ) | 在庫品1日目当日出荷可能 |
1,224円 ( 1,346円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
コンパクトな構造、小さな外観、軽量、省スペースである。
ピストンロッドガイドの精度が高く、潤滑剤の補給が必要ない。
ヘッドカバーは先進的なゴムカプセル化技術を採用しているので、シリンダのバッファー性能に優れる。
取付方式や付属品が多様であり、選択可能である。
位置検出機能を持つ磁石付形を選択できる。
シリンダにセンサースイッチ取付用の溝があるので、センサースイッチを設置する場合に便利である。
多くのシリンダ内径から選択できる。
