AirTAC（エアタック）

【在庫品】ミニフリーマウントシリンダ MUシリーズ

Name: 【在庫品】ミニフリーマウントシリンダ MUシリーズ
Brand: AirTAC（エアタック）
SKU: 221006364666
Rating: 4.5 (2 reviews)

カタログ

通常単価(税別): 1,261円～1,856円

税込単価: 1,387円～2,042円

通常出荷日：在庫品1日目当日出荷可能

JIS標準に準拠する。四方向から本体を固定できるので、取付と使用は簡単で便利である。複数のシリンダを並...

詳細を確認

4.54.5

よく一緒に見られています

AirTAC（エアタック）

【在庫品】ペンシリンダ PBシリーズ

通常価格(税別)： 1,016円 (税込価格：1,118円)

通常出荷日：在庫品1日目

よく一緒に見られています

AirTAC（エアタック）

ピンシリンダ MPEシリーズ

通常価格(税別)： 1,112円 (税込価格：1,223円)

通常出荷日：在庫品1日目

未確定：候補が67型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

φ6～φ10

φ6～φ10（オネジ寸法）

製品仕様

内径（mm）		6	10
作動方式		MU：複動形 MSU：単動押出し形
使用流体		空気（40μm以上のフィルターにて濾過した空気をご使用下さい。）
使用圧力範囲	複動形	0.15～0.7MPa（22～100psi）
使用圧力範囲	単動形	0.3～0.7MPa（44～100psi）	0.2～0.7MPa（29～100psi）
保証耐圧力		1.2MPa（175psi）
周囲及び使用流体温度		-20℃～+70℃
使用ピストン速度		複動形：30～500mm/s 単動形：50～500mm/s
ストローク長さの許容差		0～+1.0
クッション		無し
配管接続口径		M3×0.5

規格表

φ6～φ10

内径／記号	A		AB	AC		B	C	D		DA	E	EA
内径／記号	磁石付	磁石なし	AB	磁石付	磁石なし	B	C	MU	MSU	DA	E	EA
6	24	19	6	18	13	13	19	4	3.5	3	M2.5×0.45	5
8	24	19	6	18	13	13	21	5		3	M3×0.5	6
10	24	19	6	18	13	13.5	22	6		3	M3×0.5	6

内径／記号	H	K	KA	KB		KC	L	LB	LC	M	MA	P	PA	PB	PC
内径／記号	H	K	KA	磁石付	磁石なし	KC	L	LB	LC	M	MA	P	PA	PB	PC
6	3.5	3.3	3	11.5	6.5	7	3.3	7	7	9	3	M3×0.5	5.5	3.5	3
8	4.5	3.3	3	11.5	6.5	8	3.3	7	8	11	3	M3×0.5	5.5	3.5	3
10	5	3.3	3	11.5	6.5	8.5	3.3	7	8.5	12	3	M3×0.5	5.5	3.5	3.5

φ6～φ10（オネジ寸法）

内径／記号	AB	D（MU）	D（MSU）	DA	E	EA	EB	FA	H
6	12.5	4	3.5	9.5	M3×0.5	5.5	6.5	2.4	3.5
8	14.5	5	5	11.5	M4×0.7	7	8.5	3	4.5
10	16.5	6	6	13.5	M5×0.8	9	10.5	4	5

注：表示していない寸法はメネジと同じ

使用例

取付と使用

1. 負荷がある場合、充分な推力のシリンダタイプをご使用ください。
2. 高温または錆の発生や腐食が問題となる環境の中では、耐熱や耐食タイプをご使用ください。
3. 塵埃の多い場合や、水滴、油滴の掛かる場合では保護措置をしてください。
4. 取付前にフラッシングを十分行い、管内のほこり、ゴミ、切粉などを除去してください。
5. 40μm以上のフィルタで処理した流体をお勧めします。
6. シリンダのヘッドカバーとピストンは短いので、適切なストロークを選択し、長過ぎないようにご注意ください。
7. 低温の場合では、凍結防止の対策を施してください。
8. 機械の使用寿命と正常な作動を維持するため、横荷重をかけないようにご注意ください。
9. シリンダを取り外して使用しない場合は製品のIN,OUT口にキャップをしてください。

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

シリンダ作動方式

使用圧力

(MPa)

磁石

ロッド先端ねじ種類

最小発注数量

4	6	単動(押出し)	0.15～0.7	なし	オネジ	1個
4	6	単動(押出し)	0.15～0.7	あり	オネジ	1個
6	6	単動(押出し)	0.15～0.7	なし	オネジ	1個
6	6	単動(押出し)	0.15～0.7	あり	オネジ	1個
8	6	単動(押出し)	0.15～0.7	なし	オネジ	1個
8	6	単動(押出し)	0.15～0.7	あり	オネジ	1個
4	8	単動(押出し)	0.15～0.7	なし	オネジ	1個
4	8	単動(押出し)	0.15～0.7	あり	オネジ	1個
6	8	単動(押出し)	0.15～0.7	なし	メネジ	1個
10	8	単動(押出し)	0.15～0.7	なし	メネジ	1個
10	8	単動(押出し)	0.15～0.7	なし	オネジ	1個
10	8	単動(押出し)	0.15～0.7	あり	オネジ	1個
4	10	単動(押出し)	0.15～0.7	なし	オネジ	1個
4	10	単動(押出し)	0.15～0.7	あり	オネジ	1個
6	10	単動(押出し)	0.15～0.7	なし	オネジ	1個
6	10	単動(押出し)	0.15～0.7	あり	オネジ	1個
8	10	単動(押出し)	0.15～0.7	なし	オネジ	1個
8	10	単動(押出し)	0.15～0.7	あり	オネジ	1個
10	10	単動(押出し)	0.15～0.7	なし	オネジ	1個
10	10	単動(押出し)	0.15～0.7	あり	オネジ	1個
4	6	複動形	0.15～0.7	なし	オネジ	1個
4	6	複動形	0.15～0.7	あり	オネジ	1個
10	6	複動形	0.15～0.7	なし	オネジ	1個
10	6	複動形	0.15～0.7	あり	オネジ	1個
15	6	複動形	0.15～0.7	なし	メネジ	1個
15	6	複動形	0.15～0.7	なし	オネジ	1個
15	6	複動形	0.15～0.7	あり	オネジ	1個
20	6	複動形	0.15～0.7	なし	メネジ	1個
20	6	複動形	0.15～0.7	なし	オネジ	1個
20	6	複動形	0.15～0.7	あり	オネジ	1個
25	6	複動形	0.15～0.7	なし	オネジ	1個
25	6	複動形	0.15～0.7	あり	オネジ	1個
30	6	複動形	0.15～0.7	なし	メネジ	1個
30	6	複動形	0.15～0.7	なし	オネジ	1個
30	6	複動形	0.15～0.7	あり	オネジ	1個
4	8	複動形	0.15～0.7	あり	メネジ	1個
4	8	複動形	0.15～0.7	あり	オネジ	1個
6	8	複動形	0.15～0.7	なし	メネジ	1個
6	8	複動形	0.15～0.7	なし	オネジ	1個
6	8	複動形	0.15～0.7	あり	メネジ	1個
6	8	複動形	0.15～0.7	あり	オネジ	1個
8	8	複動形	0.15～0.7	なし	メネジ	1個
8	8	複動形	0.15～0.7	なし	オネジ	1個
8	8	複動形	0.15～0.7	あり	メネジ	1個
8	8	複動形	0.15～0.7	あり	オネジ	1個
10	8	複動形	0.15～0.7	なし	オネ	1個
10	8	複動形	0.15～0.7	あり	オネジ	1個
15	8	複動形	0.15～0.7	なし	メネジ	1個
15	8	複動形	0.15～0.7	なし	オネジ	1個
15	8	複動形	0.15～0.7	あり	オネジ	1個
20	8	複動形	0.15～0.7	なし	メネジ	1個
20	8	複動形	0.15～0.7	なし	オネジ	1個
20	8	複動形	0.15～0.7	あり	オネジ	1個
25	8	複動形	0.15～0.7	なし	メネジ	1個
4	10	複動形	0.15～0.7	なし	メネジ	1個
4	10	複動形	0.1～0.7	あり	オネジ	1個
6	10	複動形	0.15～0.7	なし	メネジ	1個
10	10	複動形	0.15～0.7	なし	オネジ	1個
10	10	複動形	0.1～0.7	あり	オネジ	1個
15	10	複動形	0.15～0.7	なし	オネジ	1個

通常単価(税別) (税込単価)	通常出荷日

1,595円 ( 1,755円 )	在庫品1日目当日出荷可能
1,663円 ( 1,829円 )	在庫品1日目当日出荷可能
1,787円 ( 1,966円 )	在庫品1日目当日出荷可能
1,663円 ( 1,829円 )	在庫品1日目当日出荷可能
1,595円 ( 1,755円 )	在庫品1日目当日出荷可能
1,663円 ( 1,829円 )	在庫品1日目当日出荷可能
1,625円 ( 1,788円 )	在庫品1日目当日出荷可能
1,707円 ( 1,878円 )	在庫品1日目当日出荷可能
1,625円 ( 1,788円 )	在庫品1日目当日出荷可能
1,820円 ( 2,002円 )	在庫品1日目当日出荷可能
1,625円 ( 1,788円 )	在庫品1日目当日出荷可能
1,707円 ( 1,878円 )	在庫品1日目当日出荷可能
1,649円 ( 1,814円 )	在庫品1日目当日出荷可能
1,744円 ( 1,918円 )	在庫品1日目当日出荷可能
1,649円 ( 1,814円 )	在庫品1日目当日出荷可能
1,744円 ( 1,918円 )	在庫品1日目当日出荷可能
1,461円 ( 1,607円 )	在庫品1日目当日出荷可能
1,744円 ( 1,918円 )	在庫品1日目当日出荷可能
1,847円 ( 2,032円 )	在庫品1日目当日出荷可能
1,744円 ( 1,918円 )	在庫品1日目当日出荷可能
1,646円 ( 1,811円 )	在庫品1日目当日出荷可能
1,584円 ( 1,742円 )	在庫品1日目当日出荷可能
1,467円 ( 1,614円 )	在庫品1日目当日出荷可能
1,579円 ( 1,737円 )	在庫品1日目当日出荷可能
1,434円 ( 1,577円 )	在庫品1日目当日出荷可能
1,688円 ( 1,857円 )	在庫品1日目当日出荷可能
1,596円 ( 1,756円 )	在庫品1日目当日出荷可能
1,539円 ( 1,693円 )	在庫品1日目当日出荷可能
1,542円 ( 1,696円 )	在庫品1日目当日出荷可能
1,803円 ( 1,983円 )	在庫品1日目当日出荷可能
1,503円 ( 1,653円 )	在庫品1日目当日出荷可能
1,623円 ( 1,785円 )	在庫品1日目当日出荷可能
1,570円 ( 1,727円 )	在庫品1日目当日出荷可能
1,570円 ( 1,727円 )	在庫品1日目当日出荷可能
1,638円 ( 1,802円 )	在庫品1日目当日出荷可能
1,623円 ( 1,785円 )	在庫品1日目当日出荷可能
1,623円 ( 1,785円 )	在庫品1日目当日出荷可能
1,542円 ( 1,696円 )	在庫品1日目当日出荷可能
1,469円 ( 1,616円 )	在庫品1日目当日出荷可能
1,623円 ( 1,785円 )	在庫品1日目当日出荷可能
1,623円 ( 1,785円 )	在庫品1日目当日出荷可能
1,469円 ( 1,616円 )	在庫品1日目当日出荷可能
1,541円 ( 1,695円 )	在庫品1日目当日出荷可能
1,818円 ( 2,000円 )	在庫品1日目当日出荷可能
1,623円 ( 1,785円 )	在庫品1日目当日出荷可能
1,542円 ( 1,696円 )	在庫品1日目当日出荷可能
1,623円 ( 1,785円 )	在庫品1日目当日出荷可能
1,555円 ( 1,711円 )	在庫品1日目当日出荷可能
1,503円 ( 1,653円 )	在庫品1日目当日出荷可能
1,637円 ( 1,801円 )	在庫品1日目当日出荷可能
1,570円 ( 1,727円 )	在庫品1日目当日出荷可能
1,570円 ( 1,727円 )	在庫品1日目当日出荷可能
1,849円 ( 2,034円 )	在庫品1日目当日出荷可能
1,261円 ( 1,387円 )	在庫品1日目当日出荷可能
1,526円 ( 1,679円 )	在庫品1日目当日出荷可能
1,657円 ( 1,823円 )	在庫品1日目当日出荷可能
1,563円 ( 1,719円 )	在庫品1日目当日出荷可能
1,750円 ( 1,925円 )	在庫品1日目当日出荷可能
1,856円 ( 2,042円 )	在庫品1日目当日出荷可能
1,575円 ( 1,733円 )	在庫品1日目当日出荷可能

基本情報

基本情報

JIS標準に準拠する。
四方向から本体を固定できるので、取付と使用は簡単で便利である。
複数のシリンダを並列に固定することができるので、設置スペースを節約できる。
シリンダの先端にガイドボスがあるので、正確に取付・定位できる。
内径の精密加工後に硬質酸化処理をするので、耐摩損、耐久性が優れている。
位置検知機能を持つ磁石付形を選択できる。
シリンダー上にセンサスイッチの取付溝があるので、センサスイッチを取り付ける時に便利である。
ピストンは異形双方向密封方式を採用しているので、コンパクトな構造でオイルを保存する機能がある。

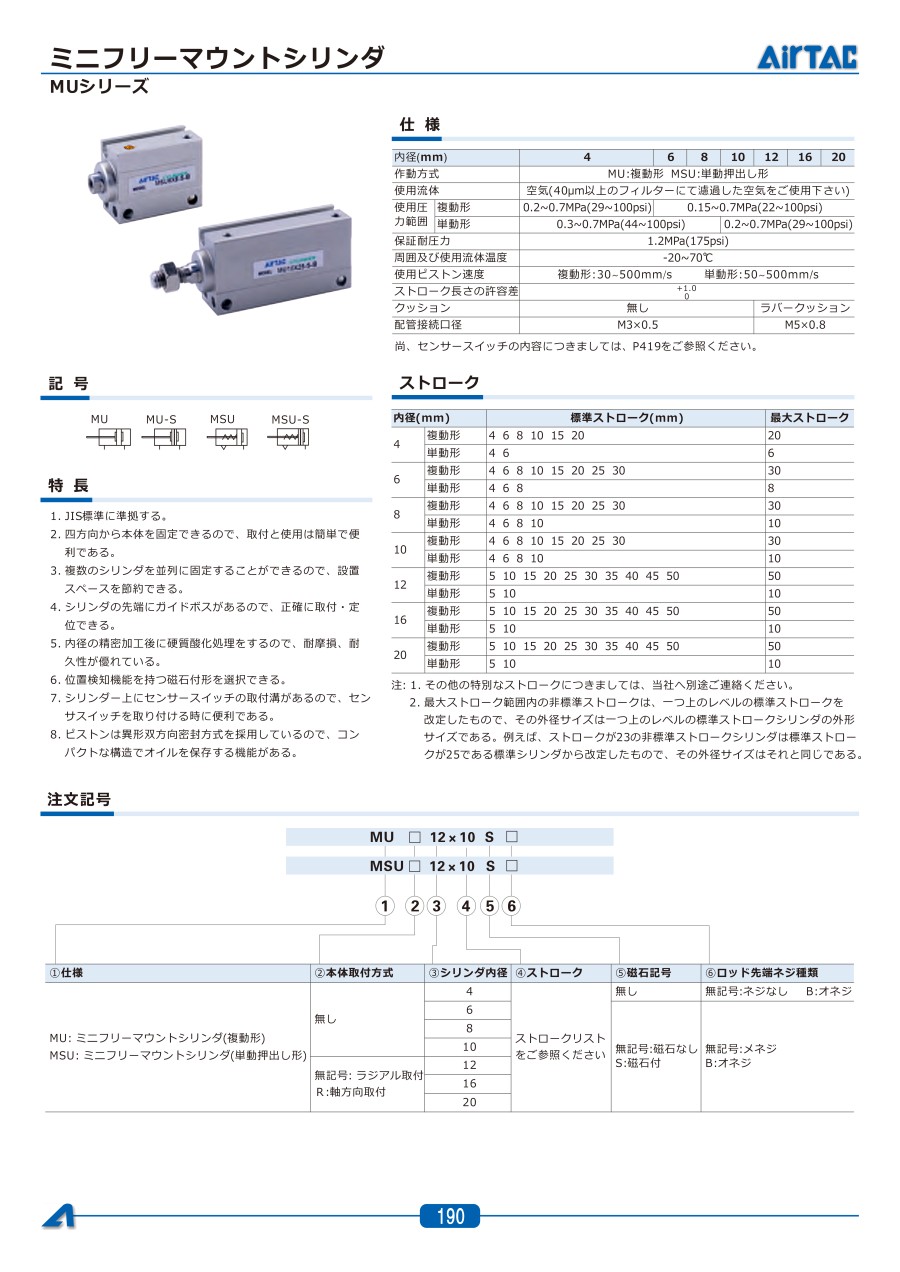

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
