【在庫品】ガイド付きシリンダ TCL・TCMシリーズ
- 通常単価(税別)
- 2,174円～20,545円
- 税込単価
- 2,391円～22,600円
通常出荷日：在庫品1日目～13日目一部当日出荷可能
【特長】・JIS標準。・用途に合わせた2種類の軸受部：ボールブッシュ：リフター、プッシャや低摩擦が要求...
詳細を確認- メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。
未確定：候補が182型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
TCM6／TCM10
TCL／TCM12～63

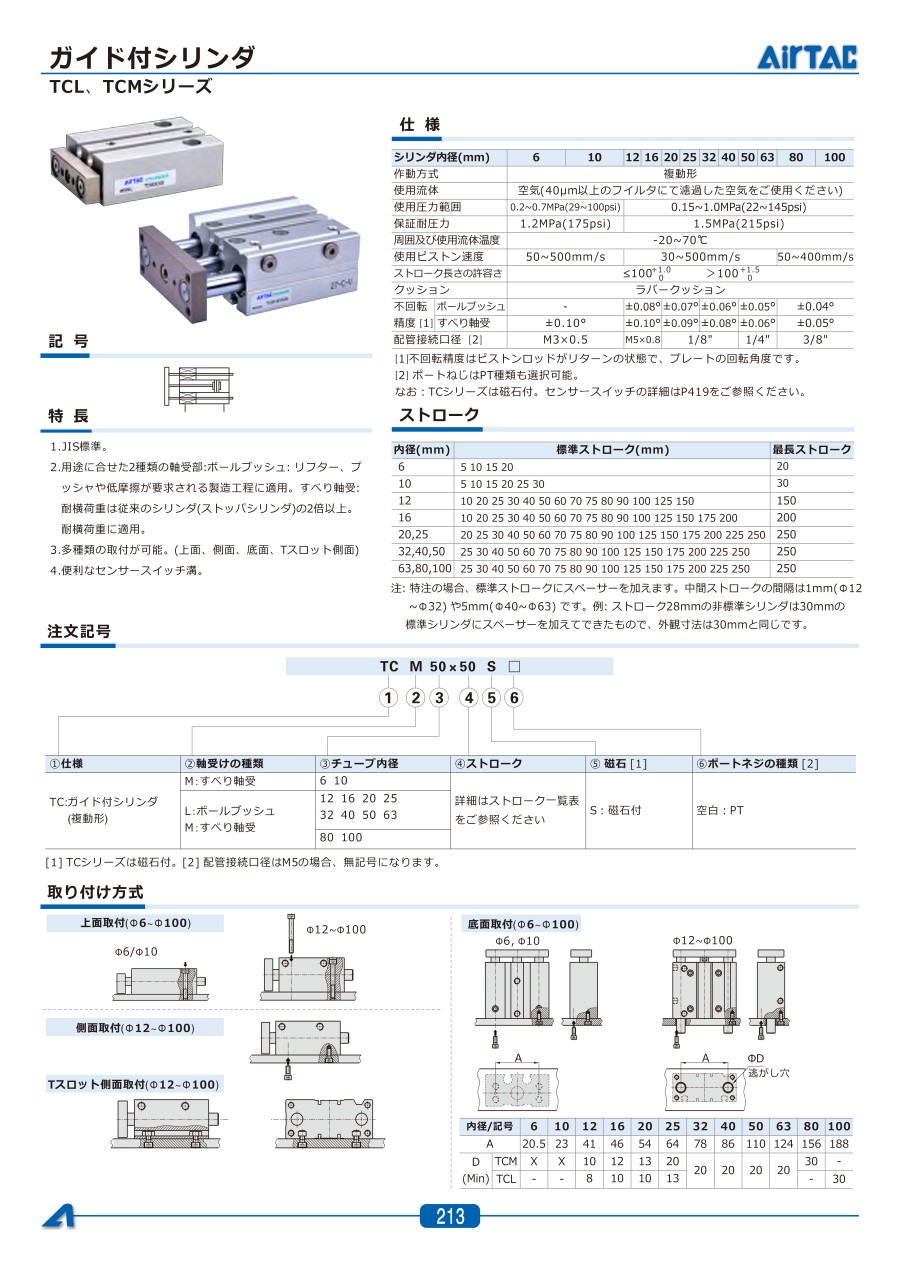

製品仕様
製品仕様
| シリンダ内径（mm） | 6 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 作動方式 | 複動形 | ||||||||||
| 使用流体 | 空気（40μm以上のフィルタにて濾過した空気をご使用ください） | ||||||||||
| 使用圧力範囲 | 0.15～0.7MPa （23～100psi） | 0.1～1.0MPa（14～145psi） | |||||||||
| 保証耐圧力 | 1.2MPa（175psi） | 1.5MPa（215psi） | |||||||||
| 周囲及び使用流体温度 | -20～+70℃ | ||||||||||
| 使用ピストン速度 | 50～500mm/s | 30～500mm/s | |||||||||
| ストローク長さの許容さ | ≦100（0～+1.0） >100（0～+1.5） | ||||||||||
| クッション | ラバークッション | ||||||||||
| 不回転精度［1］ | ボール ブッシュ | - | ±0.08° | ±0.07° | ±0.06° | ±0.05° | |||||
| すべり 軸受 | ±0.10° | ±0.10° | ±0.09° | ±0.08° | ±0.06° | ||||||
| 配管接続口径［2］ | M3×0.5 | M5×0.8 | 1/8" | 1/8" | 1/4" | ||||||
| 適応センサー | DMSH(S)・CMSH | DMSG(S)・CMSG | |||||||||
［1］不回転精度はピストンロッドがリターンの状態で、プレートの回転角度です。
［2］ポートねじはPT種類も選択可能。
構造
| 番号 | 品名 |
|---|---|
| 1 | 本体 |
| 2 | プレート |
| 3 | ガイドシャフト |
| 4 | C形スナップリング |
| 5 | ロッドカバー |
| 6 | Oリング |
| 7 | 六角穴付ボルト |
| 8 | Oリング |
| 9 | Oリング |
| 10 | ブッシュ |
| 番号 | 品名 |
|---|---|
| 11 | ラバークッション |
| 12 | Oリング |
| 13 | 磁石 |
| 14 | 磁石ガスケット |
| 15 | ピストン |
| 16 | ピストンロッド |
| 17 | ラバークッション |
| 18 | Oリング |
| 19 | ラバークッション取付ブロック |
| 番号 | 品名 |
|---|---|
| 1 | プレート |
| 2 | ガイドシャフト |
| 3 | 本体 |
| 4 | C形スナップリング |
| 5 | ロッドカバー |
| 6 | ラバークッション |
| 7 | Oリング |
| 8 | 六角穴付ボルト |
| 9 | Oリング |
| 10 | ボールブッシュ／すべり軸受 |
| 11 | C形スナップリング |
| 番号 | 品名 |
|---|---|
| 12 | Oリング |
| 13 | Oリング |
| 14 | ヘッドカバー |
| 15 | ピストンロッド |
| 16 | ピストン |
| 17 | 磁石座 |
| 18 | 磁石ガスケット |
| 19 | 磁石 |
| 20 | 六角穴付プラグ |
| 21 | 六角穴付プラグ |
| 22 | ブッシュ |
Type情報
TCL：ボールブッシュ
TCM：すべり軸受
規格表
TCM6／TCM10
| 内径／記号 | A | AB | AC | AD | B | BA | C | CA | CB | D | G | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 29.5 | 6 | 23.5 | 5 | 30 | 29 | 14.5 | 9 | 6 | 5 | 20.5 | M2.5×0.45 |
| 10 | 32 | 6 | 26 | 5 | 34 | 33 | 18 | 10 | 7.5 | 6 | 23 | M3×0.5 |
| 内径／記号 | L | LA | LB | LC | LD | M | MA | MB | N | P | PD | PF |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | M3×0.5 | 5 | 20.5 | 6 | 9 | 6 | 3 | 9.5 | 3.5 | M3×0.5 | 9.5 | 5.5 |
| 10 | M4×0.7 | 5 | 23 | 8 | 11 | 8 | 4 | 8.5 | 4.5 | M3×0.5 | 11.5 | 5 |
TCL／TCM12～63
| 内径／記号 | A | DA | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TCL | TCM | TCL／TCM | TCL | TCM | |||||||||
| ストローク | ≦30 | ≦50 | 31～100 | 101～200 | > 200 | ≦30 | 31～100 | 101～200 | > 200 | ≦50 | 51～100 | 101～200 | > 200 |
| 12 | 42 | 55 | 85 | - | 0 | 13 | 43 | - | 0 | 13 | 43 | - | |
| 16 | 46 | 65 | 95 | - | 0 | 19 | 49 | - | 0 | 19 | 49 | - | |
| 20 | 53 | 80 | 104 | 122 | 0 | 27 | 51 | 69 | 0 | 27 | 51 | 69 | |
| 25 | 53.5 | 82 | 104.5 | 122 | 0 | 28.5 | 51 | 68.5 | 0 | 28.5 | 51 | 68.5 | |
| 内径／記号 | MC | KC | ||||||
|---|---|---|---|---|---|---|---|---|
| ストローク | ≦30 | 31～100 | 101～200 | > 200 | ≦30 | 31～100 | 101～200 | > 200 |
| 12 | 20 | 40 | 110 | - | 15 | 25 | 60 | - |
| 16 | 24 | 44 | 110 | - | 17 | 27 | 60 | - |
| 20 | 24 | 44 | 120 | 200 | 29 | 39 | 77 | 117 |
| 25 | 24 | 44 | 120 | 200 | 29 | 39 | 77 | 117 |
| 内径／記号 | A | DA | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TCL | TCM | TCL／TCM | TCL | TCM | |||||||||
| ストローク | ≦50 | ≦50 | 51～100 | 101～200 | >200 | ≦50 | 51～100 | 101～200 | >200 | ≦50 | 51～100 | 101～200 | >200 |
| 32 | 65 | 78 | 102 | 118 | 140 | 5.5 | 42.5 | 58.5 | 80.5 | 18.5 | 42.5 | 58.5 | 80.5 |
| 40 | 66 | 78 | 102 | 118 | 140 | 0 | 36 | 52 | 74 | 12 | 36 | 52 | 74 |
| 50 | 76 | 89 | 118 | 134 | 161 | 4 | 46 | 62 | 89 | 17 | 46 | 62 | 89 |
| 63 | 77 | 89 | 118 | 134 | 161 | 0 | 41 | 57 | 84 | 12 | 41 | 57 | 84 |
| 内径／記号 | MC | KC | ||||||
|---|---|---|---|---|---|---|---|---|
| ストローク | ≦40 | 41～100 | 101～200 | >200 | ≦40 | 41～100 | 101～200 | >200 |
| 32 | 24 | 48 | 124 | 200 | 33 | 45 | 83 | 121 |
| 40 | 24 | 48 | 124 | 200 | 34 | 46 | 84 | 122 |
| 50 | 24 | 48 | 124 | 200 | 36 | 48 | 86 | 124 |
| 63 | 28 | 52 | 128 | 200 | 38 | 50 | 88 | 124 |
| 内径／記号 | AB | AC | AD | B | BA | C | CA | D（TCL） | D（TCM） | G |
|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 13 | 29 | 8 | 58 | 56 | 26 | 22 | 6 | 8 | 41 |
| 16 | 13 | 33 | 8 | 64 | 62 | 30 | 25 | 8 | 10 | 46 |
| 20 | 16 | 37 | 10 | 83 | 81 | 36 | 30 | 10 | 12 | 54 |
| 25 | 16 | 37.5 | 10 | 93 | 91 | 42 | 38 | 12 | 16 | 64 |
| 32 | 22 | 37.5 | 12 | 112 | 110 | 48 | 44 | 16 | 20 | 78 |
| 40 | 22 | 44 | 12 | 120 | 118 | 54 | 44 | 16 | 20 | 86 |
| 50 | 28 | 44 | 16 | 148 | 146 | 64 | 60 | 20 | 20 | 110 |
| 63 | 28 | 49 | 16 | 162 | 158 | 78 | 70 | 20 | 20 | 124 |
| 内径／記号 | J | JA | K | KA | KB | L | LA | LB | LC | LD |
|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 3.5 | 3 | 3 | 6 | 23 | M4×0.7 | 10 | 50 | 18 | 48 |
| 16 | 3.5 | 3 | 3 | 6 | 24 | M5×0.8 | 12 | 56 | 22 | 54 |
| 20 | 3.5 | 3 | 3 | 6 | 28 | M5×0.8 | 13 | 72 | 24 | 70 |
| 25 | 4.5 | 3 | 4 | 6 | 34 | M6×1.0 | 15 | 82 | 30 | 78 |
| 32 | 4.5 | 3 | 4 | 6 | 42 | M8×1.25 | 20 | 98 | 34 | 96 |
| 40 | 4.5 | 3 | 4 | 6 | 50 | M8×1.25 | 20 | 106 | 40 | 104 |
| 50 | 6 | 4 | 5 | 8 | 66 | M10×1.5 | 22 | 130 | 46 | 130 |
| 63 | 6 | 4 | 5 | 8 | 80 | M10×1.5 | 22 | 142 | 58 | 130 |
| 内径／記号 | LE | M | MA | MB | N | P | PA | PB | PC | PD |
|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 14 | 8 | 4.5 | 5 | 4.5 | M5×0.8 | 8 | 18 | 11 | 11 |
| 16 | 16 | 8 | 4.5 | 5 | 4.5 | M5×0.8 | 10 | 19 | 11 | 11 |
| 20 | 18 | 9.5 | 5.5 | 17 | 5.5 | PT1/8 | 10.5 | 25 | 10.5 | 10.5 |
| 25 | 26 | 9.5 | 5.5 | 17 | 5.5 | PT1/8 | 13.5 | 28.5 | 11.5 | 11.5 |
| 32 | 30 | 11 | 7.5 | 21 | 6.5 | PT1/8 | 16 | 34 | 12.5 | 12.5 |
| 40 | 30 | 11 | 7.5 | 22 | 6.5 | PT1/8 | 18 | 38 | 14 | 14 |
| 50 | 40 | 14 | 9 | 24 | 8.5 | PT1/4 | 21.5 | 47 | 12 | 14 |
| 63 | 50 | 14 | 9 | 24 | 8.5 | PT1/4 | 28 | 55 | 16.5 | 16.5 |
| 内径／記号 | PE | PF | R | RA | S | U | V | W | X | V |
|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 13 | 7.5 | M5×0.8 | 10 | 37 | 7.5 | 4.5 | 4 | 2 | 6.5 |
| 16 | 15 | 8 | M5×0.8 | 10 | 38 | 7.5 | 4.5 | 4 | 2.5 | 7 |
| 20 | 12.5 | 9 | M6×1.0 | 12 | 44 | 8.5 | 5.5 | 4.5 | 3 | 8 |
| 25 | 12.5 | 9 | M6×1.0 | 12 | 50 | 8.5 | 5.5 | 4.5 | 3 | 8.5 |
| 32 | 7 | 9 | M8×1.25 | 16 | 63 | 10.5 | 6.5 | 5.5 | 3.5 | 9.5 |
| 40 | 13 | 10 | M8×1.25 | 16 | 72 | 10.5 | 6.5 | 5.5 | 4 | 11 |
| 50 | 9 | 11 | M10×1.5 | 20 | 92 | 13.5 | 8.5 | 7.5 | 4.5 | 13.5 |
| 63 | 14 | 13.5 | M10×1.5 | 20 | 110 | 18 | 11 | 10 | 7 | 18.5 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,127円 ( 5,640円 ) | 在庫品1日目当日出荷可能 |
5,474円 ( 6,021円 ) | 在庫品1日目当日出荷可能 |
5,044円 ( 5,548円 ) | 在庫品1日目当日出荷可能 |
5,340円 ( 5,874円 ) | 在庫品1日目当日出荷可能 |
6,328円 ( 6,961円 ) | 在庫品1日目当日出荷可能 |
5,777円 ( 6,355円 ) | 9日目 |
6,715円 ( 7,387円 ) | 在庫品1日目当日出荷可能 |
5,652円 ( 6,217円 ) | 在庫品1日目当日出荷可能 |
5,751円 ( 6,326円 ) | 在庫品1日目当日出荷可能 |
5,433円 ( 5,976円 ) | 在庫品1日目当日出荷可能 |
5,894円 ( 6,483円 ) | 在庫品1日目当日出荷可能 |
6,876円 ( 7,564円 ) | 在庫品1日目当日出荷可能 |
7,371円 ( 8,108円 ) | 在庫品1日目当日出荷可能 |
7,022円 ( 7,724円 ) | 在庫品1日目当日出荷可能 |
6,976円 ( 7,674円 ) | 在庫品1日目当日出荷可能 |
7,385円 ( 8,124円 ) | 在庫品1日目当日出荷可能 |
6,644円 ( 7,308円 ) | 在庫品1日目当日出荷可能 |
6,768円 ( 7,445円 ) | 在庫品1日目当日出荷可能 |
8,111円 ( 8,922円 ) | 在庫品1日目当日出荷可能 |
6,068円 ( 6,675円 ) | 在庫品1日目当日出荷可能 |
5,475円 ( 6,023円 ) | 在庫品1日目当日出荷可能 |
6,212円 ( 6,833円 ) | 在庫品1日目当日出荷可能 |
7,100円 ( 7,810円 ) | 在庫品1日目当日出荷可能 |
9,263円 ( 10,189円 ) | 在庫品1日目当日出荷可能 |
7,937円 ( 8,731円 ) | 在庫品1日目当日出荷可能 |
7,250円 ( 7,975円 ) | 在庫品1日目当日出荷可能 |
9,323円 ( 10,255円 ) | 在庫品1日目当日出荷可能 |
7,403円 ( 8,143円 ) | 在庫品1日目当日出荷可能 |
8,065円 ( 8,872円 ) | 在庫品1日目当日出荷可能 |
8,642円 ( 9,506円 ) | 在庫品1日目当日出荷可能 |
10,717円 ( 11,789円 ) | 在庫品1日目当日出荷可能 |
11,469円 ( 12,616円 ) | 13日目 |
6,983円 ( 7,681円 ) | 在庫品1日目当日出荷可能 |
6,314円 ( 6,945円 ) | 在庫品1日目当日出荷可能 |
6,397円 ( 7,037円 ) | 在庫品1日目当日出荷可能 |
8,549円 ( 9,404円 ) | 在庫品1日目当日出荷可能 |
8,338円 ( 9,172円 ) | 在庫品1日目当日出荷可能 |
7,964円 ( 8,760円 ) | 在庫品1日目当日出荷可能 |
7,739円 ( 8,513円 ) | 在庫品1日目当日出荷可能 |
9,203円 ( 10,123円 ) | 在庫品1日目当日出荷可能 |
8,291円 ( 9,120円 ) | 在庫品1日目当日出荷可能 |
8,054円 ( 8,859円 ) | 在庫品1日目当日出荷可能 |
9,225円 ( 10,148円 ) | 在庫品1日目当日出荷可能 |
8,844円 ( 9,728円 ) | 在庫品1日目当日出荷可能 |
10,647円 ( 11,712円 ) | 在庫品1日目当日出荷可能 |
8,522円 ( 9,374円 ) | 在庫品1日目当日出荷可能 |
7,292円 ( 8,021円 ) | 在庫品1日目当日出荷可能 |
9,338円 ( 10,272円 ) | 在庫品1日目当日出荷可能 |
9,664円 ( 10,630円 ) | 在庫品1日目当日出荷可能 |
9,476円 ( 10,424円 ) | 在庫品1日目当日出荷可能 |
10,258円 ( 11,284円 ) | 在庫品1日目当日出荷可能 |
10,423円 ( 11,465円 ) | 在庫品1日目当日出荷可能 |
10,566円 ( 11,623円 ) | 在庫品1日目当日出荷可能 |
10,355円 ( 11,391円 ) | 在庫品1日目当日出荷可能 |
11,963円 ( 13,159円 ) | 在庫品1日目当日出荷可能 |
12,798円 ( 14,078円 ) | 在庫品1日目当日出荷可能 |
13,648円 ( 15,013円 ) | 在庫品1日目当日出荷可能 |
7,974円 ( 8,771円 ) | 在庫品1日目当日出荷可能 |
8,764円 ( 9,640円 ) | 在庫品1日目当日出荷可能 |
9,280円 ( 10,208円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・JIS標準。
・用途に合わせた2種類の軸受部：ボールブッシュ：リフター、プッシャや低摩擦が要求される製造工程に適用。すべり軸受：耐横荷重は従来のシリンダ（ストッパシリンダ）の2倍以上。
・耐横荷重に適用。
・多種類の取付が可能。（上面、側面、底面、Tスロット側面）。
・便利なセンサースイッチ溝。
ご注意
- メーカー型番変更により型番末尾のPが削除されている型番がございます。
型番末尾のPはPTねじ仕様を表しておりましたが、本商品標準でPTねじ仕様となるため型番変更による仕様の変更は御座いません。
商品担当おすすめ
AirTAC（エアタック）
ガイド付きシリンダ TCL・TCMシリーズ
AirTAC（エアタック）
薄型シリンダ TACQシリーズ（ガイドロック付形）
【在庫品】ガイド付きシリンダ TCL・TCMシリーズのレビュー
紙管の中芯押えに使用
5
5.02019/09/06
シリンダ先端にベアリングホルダーを固定しシャフト先端に紙管中芯を取付、ロールを脱着出来る様にした。納期も価格も満足してま...もっと読む
3人が参考にしています。
小型の機器に
5
5.02018/11/30
回り止めにガイド付きで小さなシリンダが必要だったので使用した。
小さいですがシッカリしています。
価格も安いですし納期も...もっと読む
2人が参考にしています。
小型遮断弁の製作
3
3.02018/11/30
薄型でΦ6や10のシリンダが必要だったので使用。
小さい部品を試作するのに安価で性能が良くて納期が早い。
ただ普通に探す...もっと読む
2人が参考にしています。
回り止めが必要なシリンダー使用部へ
4
4.02018/12/03
回り止めが必要で多少大きい板材を押し付けるのに使用しました。価格が何といっても安いのでコスパは良いと思います。
耐久性は...もっと読む
1人が参考にしています。
シリンダー
4
4.02018/06/17
価格の安さにビックリしました。しかも翌日には届きました。品質は長く使ってみないと分かりませんが今のところ問題ありません。
1人が参考にしています。
