外形図

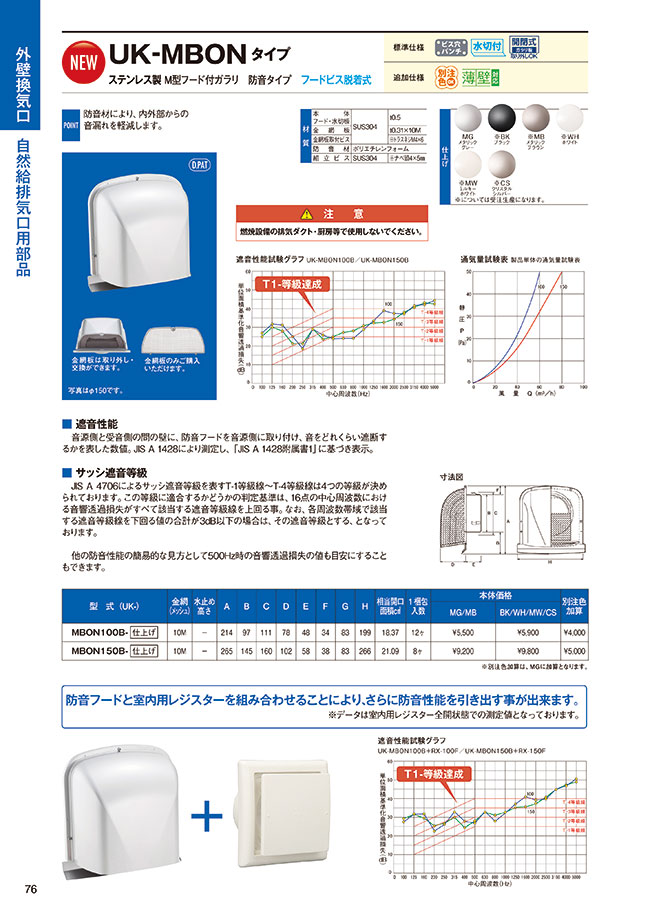

UK-MBONタイプ
UK-MBON FDタイプ
製品仕様
材質
| 本体 フード・水切板 | SUS304 | t0.5 |
|---|---|---|
| 金網板 | t0.31×10M | |
| 金網板取付ビス | +トラスネジM4×6 | |
| 防音材 | ポリエチレンフォーム | |
| 組立ビス | SUS304 | +ナべ頭4×5mm |
仕上げ
規格表
UK-MBONタイプ
UK-MBON FDタイプ
商品特長詳細
遮音性能
音源側と受音側の間の壁に、防音フードを音源側に取り付け、音をどれくらい遮断するかを表した数値。JIS A 1428により測定し、「JIS A 1428附属書1」に基づき表示。
サッシ遮音等級
JIS A 4706によるサッシ遮音等級を表すT-1等級線～T-4等級線は4つの等級が決められております。この等級に適合するかどうかの判定基準は、16点の中心周波数における音響透過損失がすべて該当する遮音等級線を上回る事。なお、各周波数帯域で該当する遮音等級線を下回る値の合計が3dB以下の場合は、その遮音等級とする、となっております。
他の防音性能の簡易的な見方として500Hz時の音響透過損失の値も目安にすることもできます。
遮音性能試験グラフ
性能・試験情報
通気量試験表
絞り込み条件：7 項目の仕様が未選択です
適用パイプ内径(mm)
- 100
- 150
A(mm)
- 214
- 265
B(mm)
- 97
- 145
D(mm)
- 78
- 102
仕様
- 水切付/ガラリ開閉式
- 防火ダンパー/水切付/ガラリ開閉式
仕上げ
- クリスタルシルバー
- ブラック
- ホワイト
- ミルキーホワイト
- メタリックグレー
- メタリックブラウン
H(mm)
- 199
- 266
タイプ
- MBON
- MBON-FD
出荷日
- すべて
- 4日以内
- 5日以内
- 6日以内
- 8日以内
- 30日以内
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,990円 ( 5,489円 ) | 5日目 |
4,990円 ( 5,489円 ) | 6日目 |
4,807円 ( 5,288円 ) | 5日目 |
4,278円 ( 4,706円 ) | 4日目 |
4,990円 ( 5,489円 ) | 5日目 |
4,990円 ( 5,489円 ) | 5日目 |
9,652円 ( 10,617円 ) | 5日目 |
6,346円 ( 6,981円 ) | 5日目 |
7,163円 ( 7,879円 ) | 8日目 |
5,553円 ( 6,108円 ) | 4日目 |
6,346円 ( 6,981円 ) | 5日目 |
6,346円 ( 6,981円 ) | 5日目 |
11,848円 ( 13,033円 ) | 5日目 |
11,049円 ( 12,154円 ) | 5日目 |
8,009円 ( 8,810円 ) | 30日目 |
6,638円 ( 7,302円 ) | 4日目 |
11,848円 ( 13,033円 ) | 5日目 |
11,848円 ( 13,033円 ) | 5日目 |
9,652円 ( 10,617円 ) | 5日目 |
14,875円 ( 16,363円 ) | 5日目 |
11,018円 ( 12,120円 ) | 8日目 |
8,314円 ( 9,145円 ) | 4日目 |
9,652円 ( 10,617円 ) | 5日目 |
9,652円 ( 10,617円 ) | 5日目 |
詳細情報
基本情報
防音材により、内外部からの音漏れを軽減します。
■ 遮音性能
音源側と受音側の間の壁に、防音フードを音源側に取り付け、音をどれくらい遮断するかを表した数値。JIS A 1428により測定し、「JIS A 1428附属書1」に基づき表示。
■ サッシ遮音等級
JIS A 4706によるサッシ遮音等級を表すT-1等級線～T-4等級線は4つの等級が決められております。この等級に適合するかどうかの判定基準は、16点の中心周波数における音響透過損失がすべて該当する遮音等級線を上回る事。なお、各周波数帯域で該当する遮音等級線を下回る値の合計が3dB以下の場合は、その遮音等級とする、となっております。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
