高電流プローブ HSS-150シリーズ
- 通常単価(税別)
- 760円～4,298円
- 税込単価
- 836円～4,728円
通常出荷日：在庫品1日目～16日目一部当日出荷可能
【特長】・パワーエレクトロニクス検査にて最適・max50A対応可能で、先端形状のバリエーションも豊富・...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

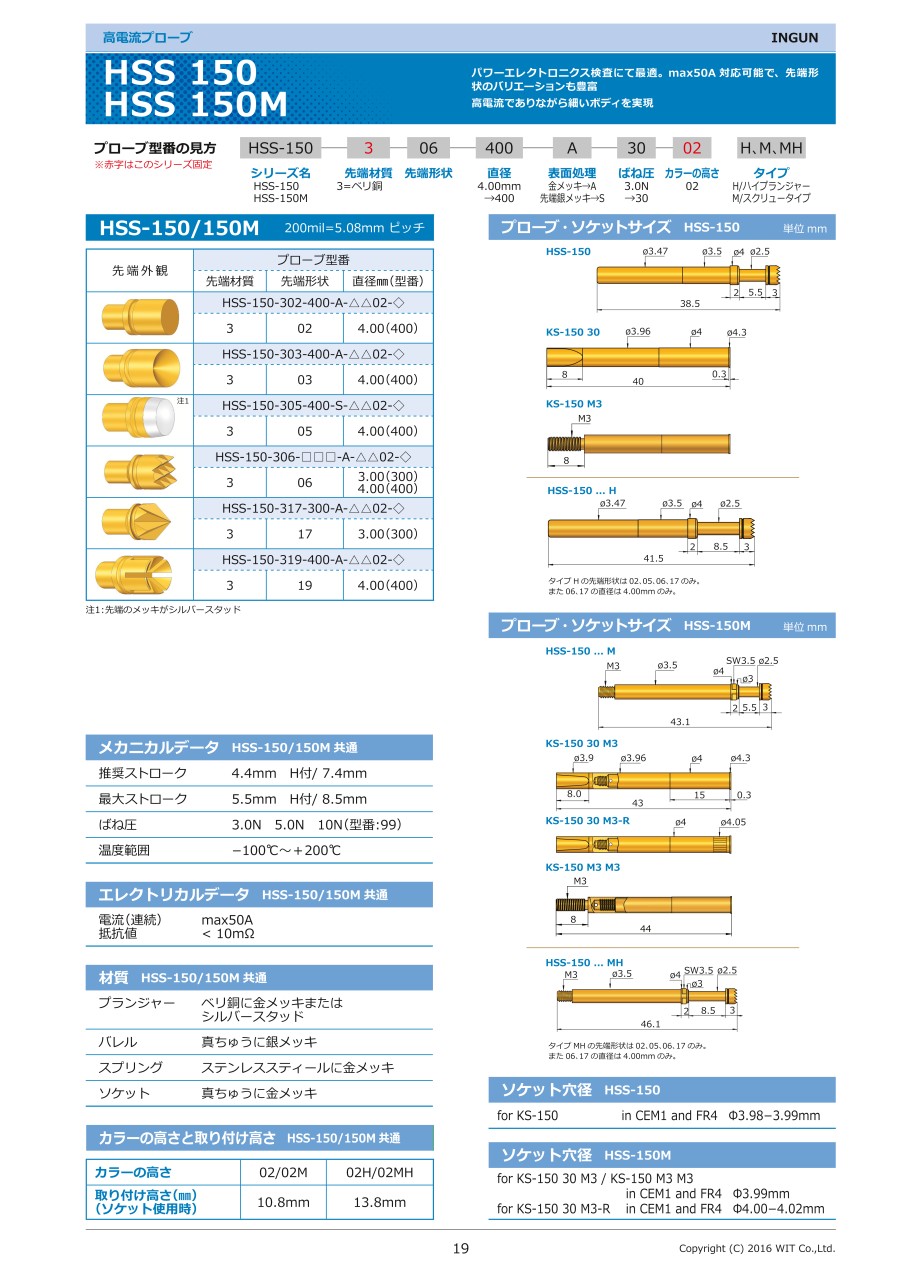

外形図
単位：mm
HSS-150
HSS-150...M
KS-150 30
KS-150 30 M3
製品仕様
プローブ型番の見方
※赤字はこのシリーズ固定
注1：先端のメッキがシルバースタッド
メカニカルデータ HSS-150/150M共通
| 推奨ストローク | 4.4mm H付/7.4mm |
|---|---|
| 最大ストローク | 5.5mm H付/8.5mm |
| ばね圧 | 3.0N 5.0N 10N（型番：99） |
| 温度範囲 | -100℃～+200℃ |
エレクトリカルデータ HSS-150/150M共通
| 電流（連続） | max50A |
|---|---|
| 抵抗値 | ＜10mΩ |
材質 HSS-150/150M共通
| プランジャー | ベリ銅に金メッキまたは シルバースタッド |
|---|---|
| バレル | 真ちゅうに銀メッキ |
| スプリング | ステンレススティールに金メッキ |
| ソケット | 真ちゅうに金メッキ |
カラーの高さと取り付け高さ HSS-150/150M共通
| カラーの高さ | 02/02M | 02H/02MH |
|---|---|---|
| 取り付け高さ（mm） （ソケット使用時） | 10.8mm | 13.8mm |
ソケット穴径 HSS-150
| for KS-150 | in CEM1 and FR4 φ3.98-3.99mm |
|---|
ソケット穴径 HSS-150M
| for KS-150 30 M3 | in CEM1 and FR4 φ3.99mm |
|---|
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,105円 ( 3,416円 ) | 在庫品1日目当日出荷可能 |
2,858円 ( 3,144円 ) | 16日目 |
2,577円 ( 2,835円 ) | 在庫品1日目当日出荷可能 |
4,298円 ( 4,728円 ) | 16日目 |
2,577円 ( 2,835円 ) | 16日目 |
2,857円 ( 3,143円 ) | 3日目 |
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
1,064円 ( 1,170円 ) | 在庫品1日目当日出荷可能 |
1,292円 ( 1,421円 ) | 16日目 |
詳細情報
基本情報
【特長】
・パワーエレクトロニクス検査にて最適
・max50A対応可能で、先端形状のバリエーションも豊富
・高電流でありながら細いボディを実現
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
