メカニカル部品技術窓口
絞り込み条件
未確定：候補が3型番あります。
種類
- 片側プローブ
- 片側プローブ
- 関連商品
プロープ 先端形状
- カップ
- カップ
ストローク量（範囲）(mm)
~mmプランジャ 外径(mm)
~mmプランジャ 材質
- 銅合金
- ベリリウム銅
プランジャ 表面処理
~mmバレル/リセプタクル 外径（範囲）(mm)
~mmバレル/リセプタクル 長さ（範囲）(mm)
~mmバレル/リセプタクル 材質
~mmプランジャ長さ L1(mm)
~mm- 11.7
バレル・リセプタクル長さ L2(mm)
~mm- 31.5
関連商品 詳細
~mm推奨ストローク（インナー）(mm)
~mm- 2.0
推奨ストローク（アウター）(mm)
~mm- 4.0
ばね圧（インナー）(N)
~mm- 1.3
ばね圧（アウター）(N)
~mm- 4.0
許容電流（インナー）(A)
~mm- 3
許容電流（アウター）(A)
~mm- 10
プランジャ外径（インナー）(mm)
~mm- 1.5
プランジャ長さ（範囲）(mm)
~mmバレル・リセプタクル外径(mm)
~mm- 4.5
プランジャ外径(mm)
~mm- 5.8
- 6.1
出荷日
- すべて
- 16日以内
高周波プローブ HFSシリーズ 金メッキ
- 通常単価(税別)
- 11,609円～36,371円
- 税込単価
- 12,770円～40,008円
通常出荷日：16日目
【特長】・200MHz～12GHzまで対応、ソケット、ケーブルとともに種類豊富・ソケット内でプローブが...
詳細を確認- 商品画像は代表画像となっております。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

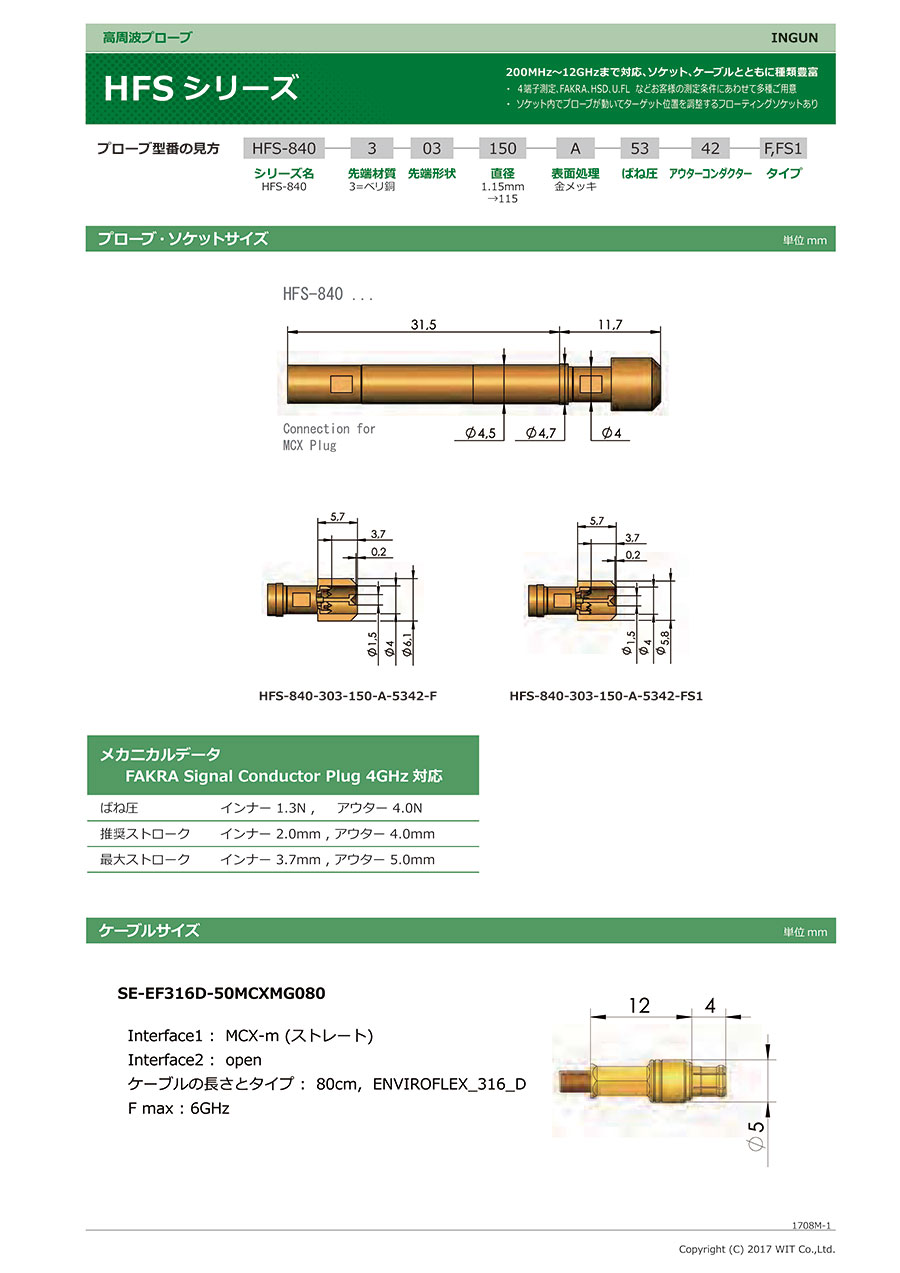

外形図
プローブ・ソケット
単位：mm
HFS-840...
Connection for MCX Plug
HFS-840-303-150-A-5342-F
HFS-840-303-150-A-5342-FS1
ケーブル
単位：mm
SE-EF316D-50MCXMG080
製品仕様
プローブ型番の見方
メカニカルデータ FAKRA Signal Conductor Plug 4GHz対応
| ばね圧 | インナー 1.3N、アウター 4.0N |
|---|---|
| 推奨ストローク | インナー 2.0mm、アウター 4.0mm |
| 最大ストローク | インナー 3.7mm、アウター 5.0mm |
製品仕様
| Interface1 | MCX-m（ストレート） |
|---|---|
| Interface2 | open |
| ケーブルの長さとタイプ | 80cm、ENVIROFLEX_316_D |
| F max | 6GHz |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
32,736円 ( 36,010円 ) | 16日目 |
36,371円 ( 40,008円 ) | 16日目 |
11,609円 ( 12,770円 ) | 16日目 |
詳細情報
基本情報
【特長】
・200MHz～12GHzまで対応、ソケット、ケーブルとともに種類豊富
・ソケット内でプローブが動いてターゲット位置を調整するフローティングソケットあり
ご注意
- 商品画像は代表画像となっております。
カタログ
高周波プローブ HFSシリーズ 金メッキのレビュー
この商品のレビューはありません
