鍋屋バイテック

レベリングアジャスタ（おねじ）アンカー固定タイプ六角穴つき FHAMS-U

カタログ |

通常単価(税別): 11,940円～31,898円

税込単価: 13,134円～35,088円

通常出荷日：1日目～18日目

重荷重タイプのレベリングアジャスタです。【特長】・パッドの高さが低くコンパクトな設計ができます。・機器...

よく一緒に見られています

鍋屋バイテック

通常出荷日：18 日目

よく一緒に見られています

鍋屋バイテック

通常出荷日：4 日目～

未確定：候補が164型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

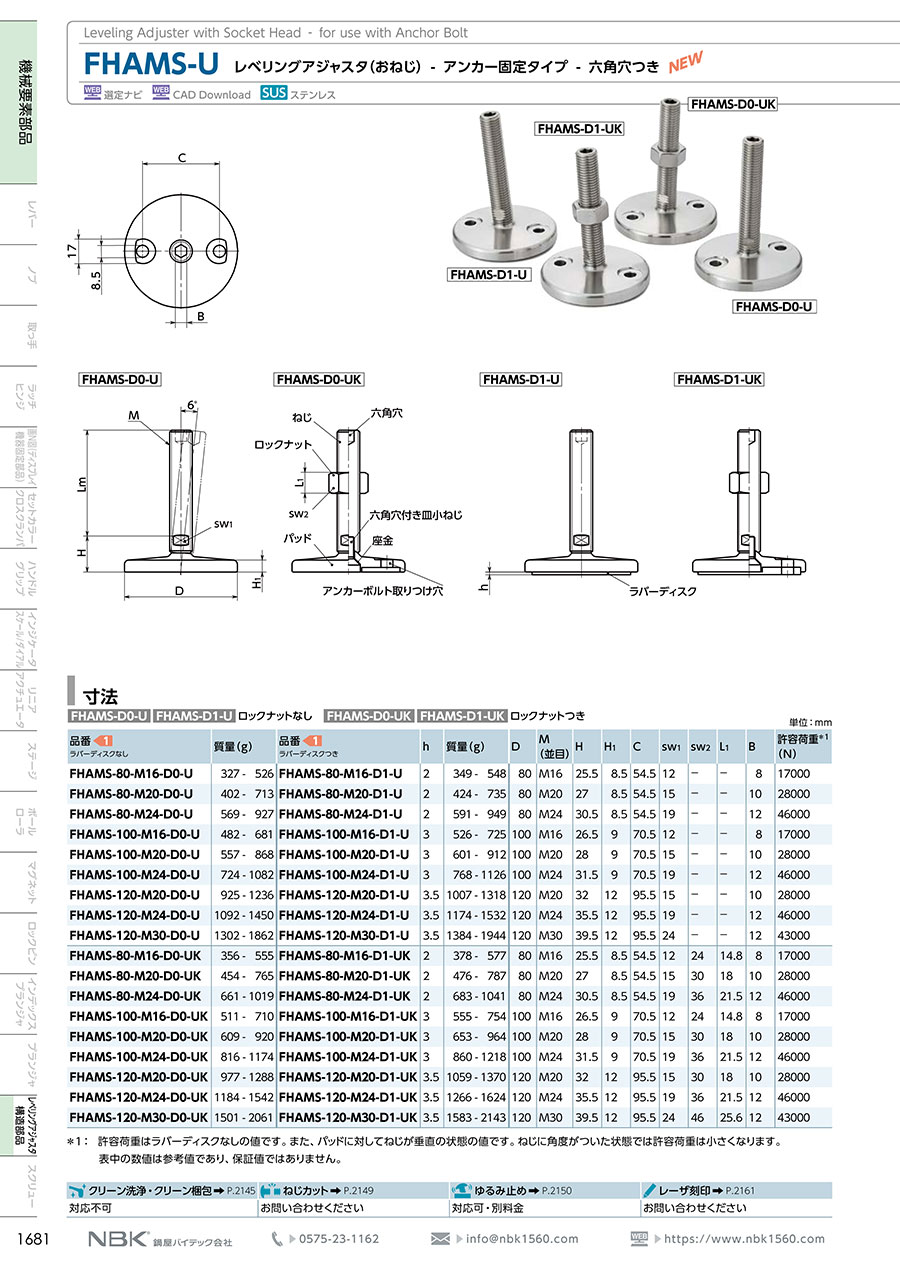

カタログ

商品情報

レベリングアジャスタ（おねじ） - アンカー固定タイプ - 六角穴つき FHAMS-D0-Uの仕様について

レベリングアジャスタ（おねじ）アンカー固定タイプ六角穴つき FHAMS-U:関連画像

FHAMSの外観

FHAMSの形状図

FHAMS-D0-Uの形状図

FHAMS-D0-UKの形状図

商品記号によりロックナットの有無が選択可能。

商品記号	ロックナット
FHAMS-D0-U	なし
FHAMS-D0-UK	あり

寸法

（単位：mm）

品番	ロックナットの有無	D	M（並目）	Lm	H	H₁	C	sw₁	sw₂	B	許容荷重（N）^*1	質量（g）
FHAMS-80-M16-75-D0-U	無し	80	M16	75	25.5	8.5	54.5	12	-	8	17000	327
FHAMS-80-M16-100-D0-U	無し	80	M16	100	25.5	8.5	54.5	12	-	8	17000	366
FHAMS-80-M16-125-D0-U	無し	80	M16	125	25.5	8.5	54.5	12	-	8	17000	406
FHAMS-80-M16-150-D0-U	無し	80	M16	150	25.5	8.5	54.5	12	-	8	17000	446
FHAMS-80-M16-200-D0-U	無し	80	M16	200	25.5	8.5	54.5	12	-	8	17000	526
FHAMS-80-M20-75-D0-U	無し	80	M20	75	27	8.5	54.5	15	-	10	28000	402
FHAMS-80-M20-100-D0-U	無し	80	M20	100	27	8.5	54.5	15	-	10	28000	464
FHAMS-80-M20-125-D0-U	無し	80	M20	125	27	8.5	54.5	15	-	10	28000	526
FHAMS-80-M20-150-D0-U	無し	80	M20	150	27	8.5	54.5	15	-	10	28000	588
FHAMS-80-M20-200-D0-U	無し	80	M20	200	27	8.5	54.5	15	-	10	28000	713
FHAMS-80-M24-100-D0-U	無し	80	M24	100	30.5	8.5	54.5	19	-	12	46000	569
FHAMS-80-M24-125-D0-U	無し	80	M24	125	30.5	8.5	54.5	19	-	12	46000	658
FHAMS-80-M24-150-D0-U	無し	80	M24	150	30.5	8.5	54.5	19	-	12	46000	748
FHAMS-80-M24-200-D0-U	無し	80	M24	200	30.5	8.5	54.5	19	-	12	46000	927
FHAMS-100-M16-75-D0-U	無し	100	M16	75	26.5	9	70.5	12	-	8	17000	482
FHAMS-80-M16-75-D0-UK	有り	80	M16	75	25.5	8.5	54.5	12	24	8	17000	356
FHAMS-80-M16-100-D0-UK	有り	80	M16	100	25.5	8.5	54.5	12	24	8	17000	395
FHAMS-80-M16-125-D0-UK	有り	80	M16	125	25.5	8.5	54.5	12	24	8	17000	435
FHAMS-80-M16-150-D0-UK	有り	80	M16	150	25.5	8.5	54.5	12	24	8	17000	475
FHAMS-80-M16-200-D0-UK	有り	80	M16	200	25.5	8.5	54.5	12	24	8	17000	555
FHAMS-80-M20-75-D0-UK	有り	80	M20	75	27	8.5	54.5	15	30	10	28000	454
FHAMS-80-M20-100-D0-UK	有り	80	M20	100	27	8.5	54.5	15	30	10	28000	516
FHAMS-80-M20-125-D0-UK	有り	80	M20	125	27	8.5	54.5	15	30	10	28000	578
FHAMS-80-M20-150-D0-UK	有り	80	M20	150	27	8.5	54.5	15	30	10	28000	640
FHAMS-80-M20-200-D0-UK	有り	80	M20	200	27	8.5	54.5	15	30	10	28000	765
FHAMS-80-M24-100-D0-UK	有り	80	M24	100	30.5	8.5	54.5	19	36	12	46000	661
FHAMS-80-M24-125-D0-UK	有り	80	M24	125	30.5	8.5	54.5	19	36	12	46000	750
FHAMS-80-M24-150-D0-UK	有り	80	M24	150	30.5	8.5	54.5	19	36	12	46000	840
FHAMS-80-M24-200-D0-UK	有り	80	M24	200	30.5	8.5	54.5	19	36	12	46000	1019
FHAMS-100-M16-75-D0-UK	有り	100	M16	75	26.5	9	70.5	12	24	8	17000	511

*1許容荷重はラバーディスクなしの値です。また、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では許容荷重は小さくなります。
表中の数値は参考値であり、保証値ではありません。
*2上記以外の製品情報につきましてはカタログを参照してください。

材質・仕上げ

-	FHAMS-D0-U	FHAMS-D0-UK
ねじ	SUS303	SUS303
パッド	SUS304	SUS304
六角穴付き皿小ねじ	SUS304	SUS304
座金	ポリウレタン	ポリウレタン
ロックナット	-	SUS304

型番リスト

表示件数

型番

FHAMS-80-M16-75-D0-U

FHAMS-80-M16-75-D0-UK

FHAMS-80-M16-75-D1-U

FHAMS-80-M16-75-D1-UK

FHAMS-80-M16-100-D0-U

FHAMS-80-M16-100-D0-UK

FHAMS-80-M16-100-D1-U

FHAMS-80-M16-100-D1-UK

FHAMS-80-M16-125-D0-U

FHAMS-80-M16-125-D0-UK

FHAMS-80-M16-125-D1-U

FHAMS-80-M16-125-D1-UK

FHAMS-80-M16-150-D0-U

FHAMS-80-M16-150-D0-UK

FHAMS-80-M16-150-D1-U

FHAMS-80-M16-150-D1-UK

FHAMS-80-M16-200-D0-U

FHAMS-80-M16-200-D0-UK

FHAMS-80-M16-200-D1-U

FHAMS-80-M16-200-D1-UK

FHAMS-80-M20-75-D0-U

FHAMS-80-M20-75-D0-UK

FHAMS-80-M20-75-D1-U

FHAMS-80-M20-75-D1-UK

FHAMS-80-M20-100-D0-U

FHAMS-80-M20-100-D0-UK

FHAMS-80-M20-100-D1-U

FHAMS-80-M20-100-D1-UK

FHAMS-80-M20-125-D0-U

FHAMS-80-M20-125-D0-UK

FHAMS-80-M20-125-D1-U

FHAMS-80-M20-125-D1-UK

FHAMS-80-M20-150-D0-U

FHAMS-80-M20-150-D0-UK

FHAMS-80-M20-150-D1-U

FHAMS-80-M20-150-D1-UK

FHAMS-80-M20-200-D0-U

FHAMS-80-M20-200-D0-UK

FHAMS-80-M20-200-D1-U

FHAMS-80-M20-200-D1-UK

FHAMS-80-M24-100-D0-U

FHAMS-80-M24-100-D0-UK

FHAMS-80-M24-100-D1-U

FHAMS-80-M24-100-D1-UK

FHAMS-80-M24-125-D0-U

FHAMS-80-M24-125-D0-UK

FHAMS-80-M24-125-D1-U

FHAMS-80-M24-125-D1-UK

FHAMS-80-M24-150-D0-U

FHAMS-80-M24-150-D0-UK

FHAMS-80-M24-150-D1-U

FHAMS-80-M24-150-D1-UK

FHAMS-80-M24-200-D0-U

FHAMS-80-M24-200-D0-UK

FHAMS-80-M24-200-D1-U

FHAMS-80-M24-200-D1-UK

FHAMS-100-M16-75-D0-U

FHAMS-100-M16-75-D0-UK

FHAMS-100-M16-75-D1-U

FHAMS-100-M16-75-D1-UK

特長

ねじの呼び M

許容荷重

(kN)

接地面材質

ねじの長さ【範囲選択】

(mm)

ねじの長さ Lm

(mm)

幅 D

(mm)

本体高さ H1

(mm)

仕様

RoHS?

最小発注数量

アンカーボルト固定形	16	17	金属	70.1～100	75	80	8.5	ロックナットなし	10	1個
アンカーボルト固定形	16	17	金属	70.1～100	75	80	8.5	ロックナットつき	10	1個
底面ゴム付&アンカーボルト固定形	16	17	樹脂	70.1～100	75	80	8.5	ロックナットなし	10	1個
底面ゴム付&アンカーボルト固定形	16	17	樹脂	70.1～100	75	80	8.5	ロックナットつき	10	1個
アンカーボルト固定形	16	17	金属	70.1～100	100	80	8.5	ロックナットなし	10	1個
アンカーボルト固定形	16	17	金属	70.1～100	100	80	8.5	ロックナットつき	10	1個
底面ゴム付&アンカーボルト固定形	16	17	樹脂	70.1～100	100	80	8.5	ロックナットなし	10	1個
底面ゴム付&アンカーボルト固定形	16	17	樹脂	70.1～100	100	80	8.5	ロックナットつき	10	1個
アンカーボルト固定形	16	17	金属	100.1～130	125	80	8.5	ロックナットなし	10	1個
アンカーボルト固定形	16	17	金属	100.1～130	125	80	8.5	ロックナットつき	10	1個
底面ゴム付&アンカーボルト固定形	16	17	樹脂	100.1～130	125	80	8.5	ロックナットなし	10	1個
底面ゴム付&アンカーボルト固定形	16	17	樹脂	100.1～130	125	80	8.5	ロックナットつき	10	1個
アンカーボルト固定形	16	17	金属	130.1～150	150	80	8.5	ロックナットなし	10	1個
アンカーボルト固定形	16	17	金属	130.1～150	150	80	8.5	ロックナットつき	10	1個
底面ゴム付&アンカーボルト固定形	16	17	樹脂	130.1～150	150	80	8.5	ロックナットなし	10	1個
底面ゴム付&アンカーボルト固定形	16	17	樹脂	130.1～150	150	80	8.5	ロックナットつき	10	1個
アンカーボルト固定形	16	17	金属	150.1～	200	80	8.5	ロックナットなし	10	1個
アンカーボルト固定形	16	17	金属	150.1～	200	80	8.5	ロックナットつき	10	1個
底面ゴム付&アンカーボルト固定形	16	17	樹脂	150.1～	200	80	8.5	ロックナットなし	10	1個
底面ゴム付&アンカーボルト固定形	16	17	樹脂	150.1～	200	80	8.5	ロックナットつき	10	1個
アンカーボルト固定形	20	28	金属	70.1～100	75	80	8.5	ロックナットなし	10	1個
アンカーボルト固定形	20	28	金属	70.1～100	75	80	8.5	ロックナットつき	10	1個
底面ゴム付&アンカーボルト固定形	20	28	樹脂	70.1～100	75	80	8.5	ロックナットなし	10	1個
底面ゴム付&アンカーボルト固定形	20	28	樹脂	70.1～100	75	80	8.5	ロックナットつき	10	1個
アンカーボルト固定形	20	28	金属	70.1～100	100	80	8.5	ロックナットなし	10	1個
アンカーボルト固定形	20	28	金属	70.1～100	100	80	8.5	ロックナットつき	10	1個
底面ゴム付&アンカーボルト固定形	20	28	樹脂	70.1～100	100	80	8.5	ロックナットなし	10	1個
底面ゴム付&アンカーボルト固定形	20	28	樹脂	70.1～100	100	80	8.5	ロックナットつき	10	1個
アンカーボルト固定形	20	28	金属	100.1～130	125	80	8.5	ロックナットなし	10	1個
アンカーボルト固定形	20	28	金属	100.1～130	125	80	8.5	ロックナットつき	10	1個
底面ゴム付&アンカーボルト固定形	20	28	樹脂	100.1～130	125	80	8.5	ロックナットなし	10	1個
底面ゴム付&アンカーボルト固定形	20	28	樹脂	100.1～130	125	80	8.5	ロックナットつき	10	1個
アンカーボルト固定形	20	28	金属	130.1～150	150	80	8.5	ロックナットなし	10	1個
アンカーボルト固定形	20	28	金属	130.1～150	150	80	8.5	ロックナットつき	10	1個
底面ゴム付&アンカーボルト固定形	20	28	樹脂	130.1～150	150	80	8.5	ロックナットなし	10	1個
底面ゴム付&アンカーボルト固定形	20	28	樹脂	130.1～150	150	80	8.5	ロックナットつき	10	1個
アンカーボルト固定形	20	28	金属	150.1～	200	80	8.5	ロックナットなし	10	1個
アンカーボルト固定形	20	28	金属	150.1～	200	80	8.5	ロックナットつき	10	1個
底面ゴム付&アンカーボルト固定形	20	28	樹脂	150.1～	200	80	8.5	ロックナットなし	10	1個
底面ゴム付&アンカーボルト固定形	20	28	樹脂	150.1～	200	80	8.5	ロックナットつき	10	1個
アンカーボルト固定形	24	46	金属	70.1～100	100	80	8.5	ロックナットなし	10	1個
アンカーボルト固定形	24	46	金属	70.1～100	100	80	8.5	ロックナットつき	10	1個
底面ゴム付&アンカーボルト固定形	24	46	樹脂	70.1～100	100	80	8.5	ロックナットなし	10	1個
底面ゴム付&アンカーボルト固定形	24	46	樹脂	70.1～100	100	80	8.5	ロックナットつき	10	1個
アンカーボルト固定形	24	46	金属	100.1～130	125	80	8.5	ロックナットなし	10	1個
アンカーボルト固定形	24	46	金属	100.1～130	125	80	8.5	ロックナットつき	10	1個
底面ゴム付&アンカーボルト固定形	24	46	樹脂	100.1～130	125	80	8.5	ロックナットなし	10	1個
底面ゴム付&アンカーボルト固定形	24	46	樹脂	100.1～130	125	80	8.5	ロックナットつき	10	1個
アンカーボルト固定形	24	46	金属	130.1～150	150	80	8.5	ロックナットなし	10	1個
アンカーボルト固定形	24	46	金属	130.1～150	150	80	8.5	ロックナットつき	10	1個
底面ゴム付&アンカーボルト固定形	24	46	樹脂	130.1～150	150	80	8.5	ロックナットなし	10	1個
底面ゴム付&アンカーボルト固定形	24	46	樹脂	130.1～150	150	80	8.5	ロックナットつき	10	1個
アンカーボルト固定形	24	46	金属	150.1～	200	80	8.5	ロックナットなし	10	1個
アンカーボルト固定形	24	46	金属	150.1～	200	80	8.5	ロックナットつき	10	1個
底面ゴム付&アンカーボルト固定形	24	46	樹脂	150.1～	200	80	8.5	ロックナットなし	10	1個
底面ゴム付&アンカーボルト固定形	24	46	樹脂	150.1～	200	80	8.5	ロックナットつき	10	1個
アンカーボルト固定形	16	17	金属	70.1～100	75	100	9	ロックナットなし	10	1個
アンカーボルト固定形	16	17	金属	70.1～100	75	100	9	ロックナットつき	10	1個
底面ゴム付&アンカーボルト固定形	16	17	樹脂	70.1～100	75	100	9	ロックナットなし	10	1個
底面ゴム付&アンカーボルト固定形	16	17	樹脂	70.1～100	75	100	9	ロックナットつき	10	1個

通常単価(税別) (税込単価)	通常出荷日

12,598円 ( 13,858円 )	18日目
12,798円 ( 14,078円 )	18日目
13,999円 ( 15,399円 )	18日目
14,199円 ( 15,619円 )	18日目
12,999円 ( 14,299円 )	18日目
11,940円 ( 13,134円 )	4日目
14,299円 ( 15,729円 )	18日目
14,599円 ( 16,059円 )	18日目
13,099円 ( 14,409円 )	18日目
13,399円 ( 14,739円 )	18日目
14,499円 ( 15,949円 )	18日目
14,799円 ( 16,279円 )	18日目
13,198円 ( 14,518円 )	18日目
13,699円 ( 15,069円 )	18日目
14,599円 ( 16,059円 )	18日目
14,999円 ( 16,499円 )	18日目
14,599円 ( 16,059円 )	18日目
14,999円 ( 16,499円 )	18日目
16,099円 ( 17,709円 )	18日目
16,399円 ( 18,039円 )	18日目
13,798円 ( 15,178円 )	18日目
14,099円 ( 15,509円 )	18日目
15,098円 ( 16,608円 )	18日目
15,598円 ( 17,158円 )	18日目
13,999円 ( 15,399円 )	18日目
14,299円 ( 15,729円 )	18日目
15,299円 ( 16,829円 )	18日目
15,799円 ( 17,379円 )	18日目
14,299円 ( 15,729円 )	18日目
14,799円 ( 16,279円 )	18日目
15,799円 ( 17,379円 )	18日目
16,298円 ( 17,928円 )	18日目
14,299円 ( 15,729円 )	18日目
14,799円 ( 16,279円 )	18日目
15,799円 ( 17,379円 )	18日目
16,298円 ( 17,928円 )	18日目
15,799円 ( 17,379円 )	18日目
16,298円 ( 17,928円 )	18日目
17,199円 ( 18,919円 )	18日目
17,599円 ( 19,359円 )	18日目
15,098円 ( 16,608円 )	18日目
15,699円 ( 17,269円 )	18日目
16,499円 ( 18,149円 )	18日目
16,999円 ( 18,699円 )	18日目
15,699円 ( 17,269円 )	18日目
16,298円 ( 17,928円 )	18日目
16,999円 ( 18,699円 )	18日目
17,599円 ( 19,359円 )	18日目
15,699円 ( 17,269円 )	18日目
16,298円 ( 17,928円 )	18日目
16,999円 ( 18,699円 )	18日目
17,599円 ( 19,359円 )	18日目
16,499円 ( 18,149円 )	18日目
16,999円 ( 18,699円 )	18日目
17,999円 ( 19,799円 )	18日目
18,498円 ( 20,348円 )	18日目
16,099円 ( 17,709円 )	18日目
16,399円 ( 18,039円 )	18日目
17,899円 ( 19,689円 )	18日目
18,099円 ( 19,909円 )	18日目

基本情報

基本情報

重荷重タイプのレベリングアジャスタです。
【特長】
・パッドの高さが低くコンパクトな設計ができます。
・機器・装置の高さ調整は、ねじ上部の六角穴および下部の二面幅を利用してください。
・アンカーボルト用の取りつけ穴があり、床面に固定ができます。
・衝撃や振動による機器・装置の転倒や位置ずれの防止に効果的です。
・ねじ・パッドはステンレス製のため、耐蝕性にすぐれています。
・パッドは6°まで傾きます。
・傾斜面での使用に効果的です。
・商品記号によりラバーディスクとロックナットの有無が選択できます。
・ラバーディスクは、機器・装置の滑り止めに効果的です。
【用途】
・食品、包装機械。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
レベリングアジャスタ FCM／FCF
15°まで傾くレベルアジャスト用フット。
鍋屋バイテック
レベリングアジャスタ（重荷重・極重荷重タイプ） FPM
重荷重タイプレベルアジャスタ用フット
鍋屋バイテック
レベリングアジャスタ FDM／FDF
耐久性にすぐれたオール金属製のレベリングアジャスタ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

レベリングアジャスタ（おねじ）アンカー固定タイプ六角穴つき FHAMS-Uのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品レベリングアジャスタ（おねじ）アンカー固定タイプ六角穴つき FHAMS-U	レベリングアジャスタ（おねじ）六角穴つき FHMS-U	レベリングアジャスタ（おねじ）アンカー固定タイプ六角頭つき FHAMS-V	レベリングアジャスタ（おねじ）アンカー固定タイプ六角調整 FHAMS-S	レベリングアジャスタ（おねじ）アンカー固定タイプスタッドカバーつき FHAMS-W	レベリングアジャスタ（おねじ）アンカー固定タイプ FHAMS-T
メーカー	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック
通常価格	11,940円-	12,700円 -	14,299円 -	10,980円 -	17,399円 -	12,598円 -
通常出荷日	1日目〜	18日目	4日目〜	18日目	18日目	18日目
種類	各種アジャスタ	各種アジャスタ	各種アジャスタ	各種アジャスタ	各種アジャスタ	各種アジャスタ
ねじ部材質	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス
本体材質	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス
許容荷重【範囲選択】(kN)	15.1～	15.1～	15.1～	-	1.1～6.0	15.1～
本体材質(詳細)	SUS304	SUS304	SUS304	SUS304	SUS304	SUS304
