レベリングブロックM型（スペイルパッド付）
- 通常単価(税別)
- 25,495円～31,899円
- 税込単価
- 28,045円～35,089円
【許容荷重】M50S…50kN、M75S…75kN、M50SC…50kN、M75SC…75kN【揚程】...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が4型番あります。
商品情報

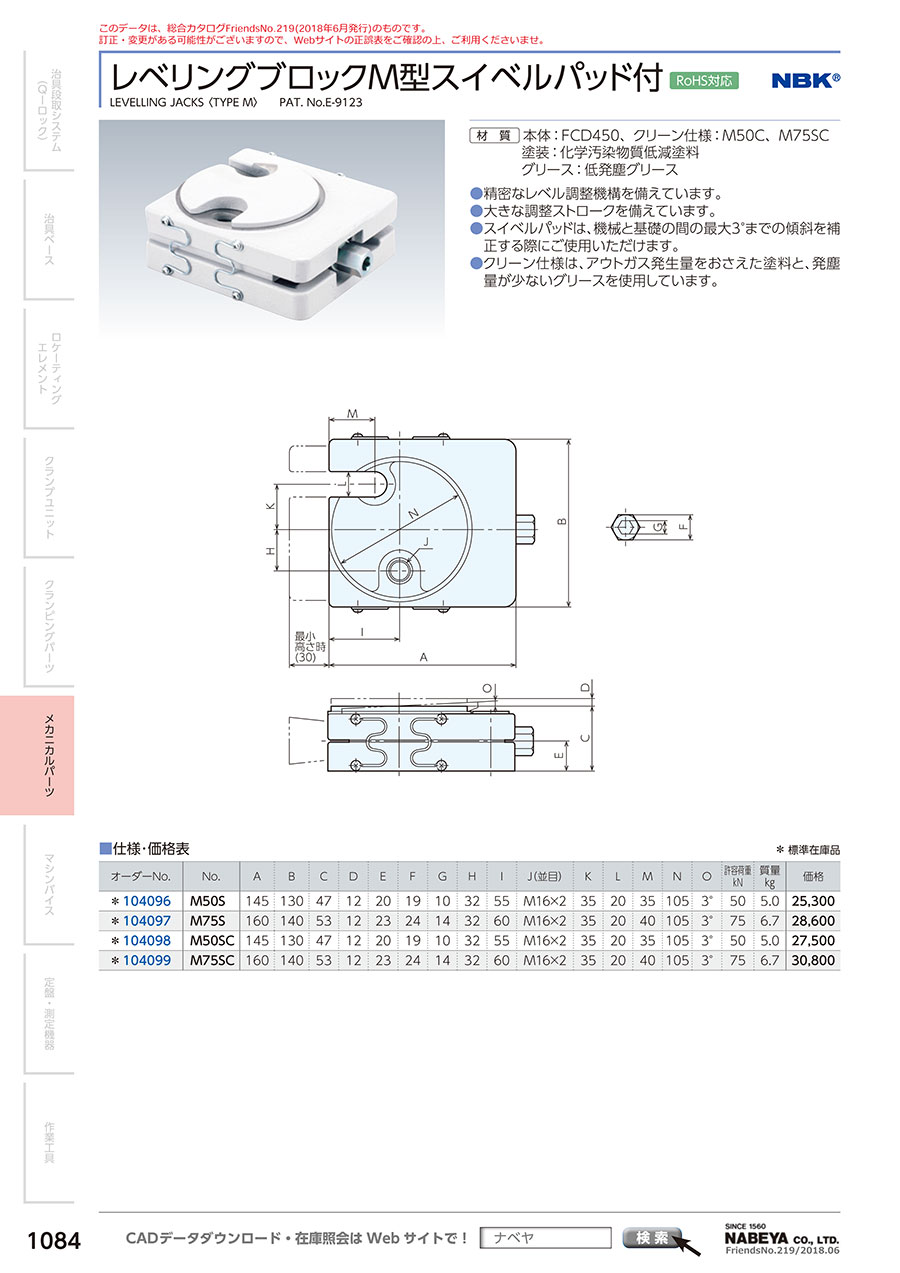

外形図
単位：mm
製品仕様
規格表
単位：mm
| 型番 | A | B | C | D | E | F | G | H | I | J（並目） | K | L | M | N | O | 許容荷重 kN | 一回転当たりのレベル調整量 | 質量 kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M50S | 145 | 130 | 47 | 12 | 20 | 19 | 10 | 32 | 55 | M16×2 | 35 | 20 | 35 | 105 | 3° | 50 | 0.37 | 5.0 |
| M75S | 160 | 140 | 53 | 12 | 23 | 24 | 14 | 32 | 60 | M16×2 | 35 | 20 | 40 | 105 | 3° | 75 | 0.43 | 6.7 |
| M50SC | 145 | 130 | 47 | 12 | 20 | 19 | 10 | 32 | 55 | M16×2 | 35 | 20 | 35 | 105 | 3° | 50 | 0.37 | 5.0 |
| M75SC | 160 | 140 | 53 | 12 | 23 | 24 | 14 | 32 | 60 | M16×2 | 35 | 20 | 40 | 105 | 3° | 75 | 0.43 | 6.7 |
使用例
製品サポート情報
注意・禁止事項
- 許容荷重を超えての使用はしないでください。上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。
詳細情報
基本情報
【許容荷重】M50S…50kN、M75S…75kN、M50SC…50kN、M75SC…75kN
【揚程】12mm
【特長】
・アンカーボルトによる設備固定ができます
・低床構造のため設備高さを抑えることができます
・スイベルパッド付のため、機械と基礎の傾斜を最大3°まで吸収し、安定した面で受けるため荷重に対する変位量が極少です
・側面に連結用ばねがあるため、吊り上げても部品の脱落がありません
・基礎高さのバラツキを吸収しやすい大きな揚程量があります（最大12mm）
・揚程量が大きいため、設置面（フロア）の水平レベルにあわせたライナー数を削減できます
・クリーン仕様（M50SC M75SC）はアウトガス発生量をおさえた化学汚染物質低減塗料、低発塵グリースを使用してい ます
・本体をFCD450のダクタイル製とし高い許容荷重を実現してます
・剛性に優れ、荷重による変位はわずかです
【用途】
・基礎固定を必要とする各種工作機械、専用機、試験機、試験用定盤のレベル調整
・半導体・FPD製造装置、クリーンルーム用大型機械・定盤のレベル調整
・生産国：日本
