鍋屋バイテック

リニアクランパ・ズィーリニアシャフト用 MKRS

カタログ |

通常単価(税別): 90,291円～269,267円

税込単価: 99,320円～296,194円

通常出荷日：3日目～5日目

テーブルの保持・位置決め・びびり防止に最適なリニアシャフト用のブレーキ。【特長】・最低開放圧力が0.3...

よく一緒に見られています

鍋屋バイテック

通常出荷日：3 日目～

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

リニアクランパ・ズィー空気圧常時閉リニアシャフト用の仕様

リニアクランパ・ズィー空気圧常時閉リニアシャフト用の外観

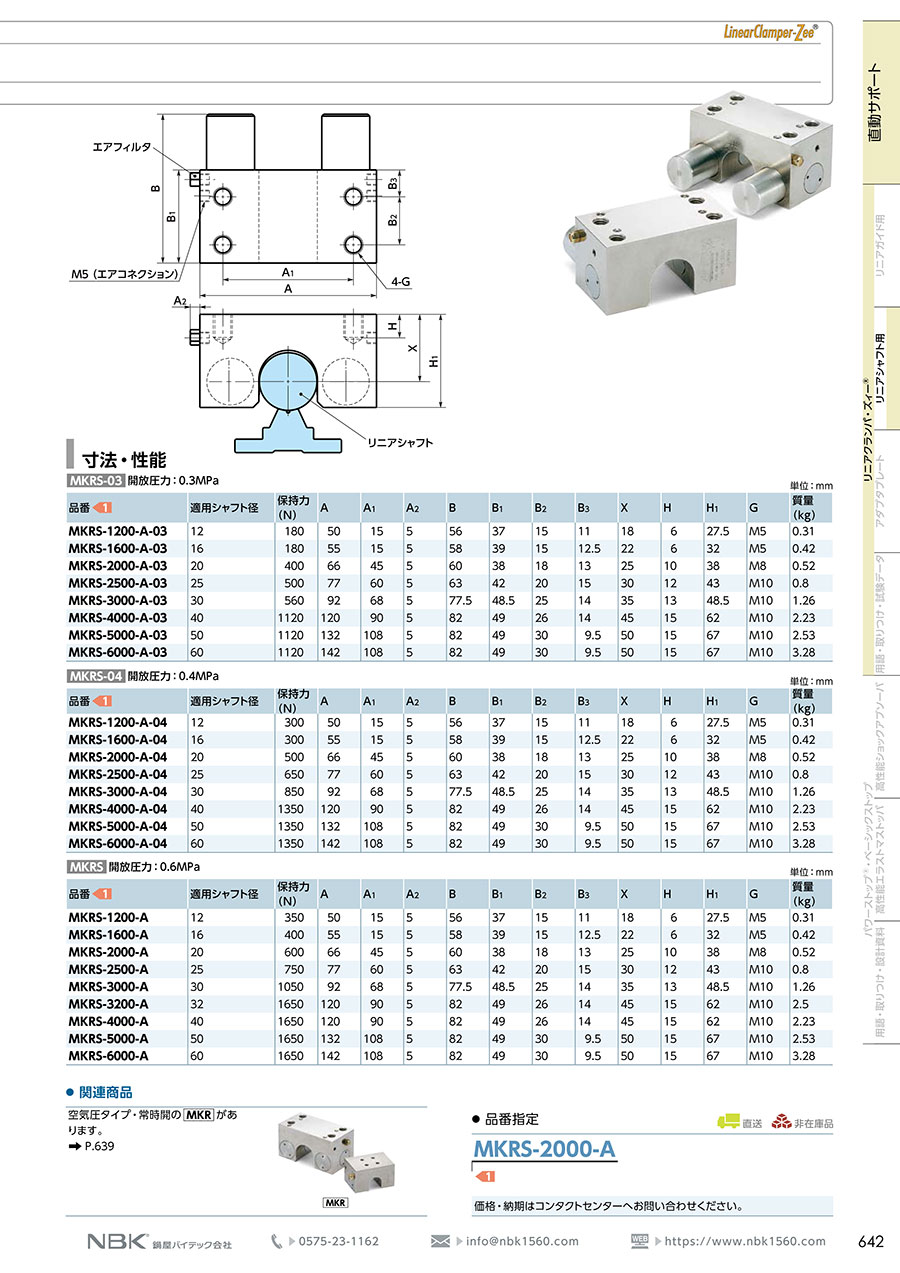

リニアクランパ・ズィー空気圧常時閉リニアシャフト用の寸法図

MKRS-03（開放圧力：0.3MPa）の寸法／性能表

（単位：mm）

品番	適用シャフト径	保持力（N）	A	A₁	A₂	B	B₁	B₂	B₃	X	H	H₁	G	質量（kg）
MKRS-1200-A-03	12	180	50	15	5	56	37	15	11	18	6	27.5	M5	0.31
MKRS-1600-A-03	16	180	55	15	5	58	39	15	12.5	22	6	32	M5	0.42
MKRS-2000-A-03	20	400	66	45	5	60	38	18	13	25	10	38	M8	0.52
MKRS-2500-A-03	25	500	77	60	5	63	42	20	15	30	12	43	M10	0.8
MKRS-3000-A-03	30	560	92	68	5	77.5	48.5	25	14	35	13	48.5	M10	1.26
MKRS-4000-A-03	40	1,120	120	90	5	82	49	26	14	45	15	62	M10	2.23
MKRS-5000-A-03	50	1,120	132	108	5	82	49	30	9.5	50	15	67	M10	2.53
MKRS-6000-A-03	60	1,120	142	108	5	82	49	30	9.5	50	15	67	M10	3.28

MKRS-04（開放圧力：0.4MPa）の寸法／性能表

（単位：mm）

品番	適用シャフト径	保持力（N）	A	A₁	A₂	B	B₁	B₂	B₃	X	H	H₁	G	質量（kg）
MKRS-1200-A-04	12	300	50	15	5	56	37	15	11	18	6	27.5	M5	0.31
MKRS-1600-A-04	16	300	55	15	5	58	39	15	12.5	22	6	32	M5	0.42
MKRS-2000-A-04	20	500	66	45	5	60	38	18	13	25	10	38	M8	0.52
MKRS-2500-A-04	25	650	77	60	5	63	42	20	15	30	12	43	M10	0.8
MKRS-3000-A-04	30	850	92	68	5	77.5	48.5	25	14	35	13	48.5	M10	1.26
MKRS-4000-A-04	40	1,350	120	90	5	82	49	26	14	45	15	62	M10	2.23
MKRS-5000-A-04	50	1,350	132	108	5	82	49	30	9.5	50	15	67	M10	2.53
MKRS-6000-A-04	60	1,350	142	108	5	82	49	30	9.5	50	15	67	M10	3.28

製品仕様

制御方式	空気圧・常時閉
開放圧力＊1	0.3MPa／0.4MPa／0.55MPa
最高使用圧力	0.6MPa
レスポンスタイム	max.0.06s
クランプ寿命＊2	500万回
使用温度	-10℃～+70℃
適用シャフト径	φ12～60（直径12～60mm）
適用シャフト硬度	54HRC以上
適用シャフト径の寸法許容差	-0.01mm～0mm

＊1 品番により異なります。寸法／性能表をご参照ください。
＊2 参考値であり、保証値ではありません。

配管

シャフト径	ねじの呼び	空気消費量^＊1 （l/サイクル（ANR））
φ12（直径12mm）	M5	0.019
φ16（直径16mm）	M5	0.021
φ20（直径20mm）	M5	0.019
φ25（直径25mm）	M5	0.021
φ30（直径30mm）	M5	0.031
φ40（直径40mm）	M5	0.041
φ50（直径50mm）	M5	0.041
φ60（直径60mm）	M5	0.041

＊1 圧力が0.6MPaのときの値です。

製品仕様

リニアクランパ・ズィー空気圧常時閉リニアシャフト用の構造図

材質

本体：SCr415相当／無電解ニッケルメッキ
エアフィルタ：真鍮
コンタクトセクション：SUJ2相当／表面処理なし
アジャストスクリュー：SUJ2相当／表面処理なし

取りつけ

ねじの呼びM5：締めつけトルク5.5N・m
ねじの呼びM8：締めつけトルク23N・m
ねじの呼びM10：締めつけトルク46N・m

※強度区分8.8以上のねじをご使用ください。

使用上の注意

スペーサーの外観

※ MKRSは、出荷時にコンタクトセクション間にスペーサをはさみ込んであります。取りつけ時以外は、このスペーサを取りはずさないでください。
※ スペーサを取りはずした状態で長時間放置すると、MKRSが作動しなくなることがあります。

注意・禁止事項

記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

※一部の型番の情報のみ掲載しています。

型番リスト

表示件数

型番

開放圧力

(Mpa)

適用シャフト径

(φ)

保持力

(N)

取付締めつけトルク

(N･m)

本体高さ

(mm)

本体長さ

(mm)

本体幅

(mm)

最小発注数量

0.6	12	350	5.5	27.5	56	50	1個
0.3	12	180	5.5	27.5	56	50	1個
0.4	12	300	5.5	27.5	56	50	1個
0.6	20	600	23	38	60	66	1個
0.3	20	400	23	38	60	66	1個
0.4	20	500	23	38	60	66	1個
0.6	25	750	46	43	63	77	1個
0.3	25	500	46	43	63	77	1個
0.4	25	650	46	43	63	77	1個
0.6	30	1050	46	48.5	77.5	92	1個
0.3	30	560	46	48.5	77.5	92	1個
0.4	30	850	46	48.5	77.5	92	1個
0.6	40	1650	46	62	82	120	1個
0.3	40	1120	46	62	82	120	1個
0.4	40	1350	46	62	82	120	1個
0.6	50	1650	46	67	82	132	1個
0.3	50	1120	46	67	82	132	1個
0.4	50	1350	46	67	82	132	1個
0.3	60	1120	46	67	82	142	1個
0.4	60	1350	46	67	82	142	1個

通常単価(税別) (税込単価)	通常出荷日

90,291円 ( 99,320円 )	4日目
90,291円 ( 99,320円 )	4日目
94,238円 ( 103,662円 )	3日目
105,029円 ( 115,532円 )	4日目
105,029円 ( 115,532円 )	3日目
105,029円 ( 115,532円 )	3日目
105,950円 ( 116,545円 )	4日目
105,950円 ( 116,545円 )	4日目
105,950円 ( 116,545円 )	4日目
118,674円 ( 130,541円 )	4日目
118,674円 ( 130,541円 )	4日目
118,674円 ( 130,541円 )	3日目
194,291円 ( 213,720円 )	3日目
203,000円 ( 223,300円 )	4日目
197,465円 ( 217,212円 )	4日目
222,499円 ( 244,749円 )	4日目
235,083円 ( 258,591円 )	4日目
228,671円 ( 251,538円 )	4日目
264,327円 ( 290,760円 )	5日目
269,267円 ( 296,194円 )	4日目

詳細情報

基本情報

基本情報

テーブルの保持・位置決め・びびり防止に最適なリニアシャフト用のブレーキ。
【特長】
・最低開放圧力が0.3MPa、0.4MPaの商品を標準化。
・リニアシャフトに加え、丸シャフトにも使用可能。
・常時閉（NormallyClosed）タイプ。
・空気供給時：クランプを開放。
・排気時：ばねの力でシャフトをクランプする。
【用途】
・リニアシャフト用。
・任意の位置決め用途、びびり防止、剛性アップ。
