鍋屋バイテック

リニアクランパ・ズィー用アダプタプレート PMK

カタログ

通常単価(税別): 4,761円～13,072円

税込単価: 5,237円～14,379円

通常出荷日：1日目～4日目

剛性アップするリニアクランパ・ズィー用アダプタプレート。【特長】・MK、MKS、HKの高さをキャリッジ...

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

通常出荷日：3 日目～

未確定：候補が23型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

PMKの外観・使用例（PMK＋MK）

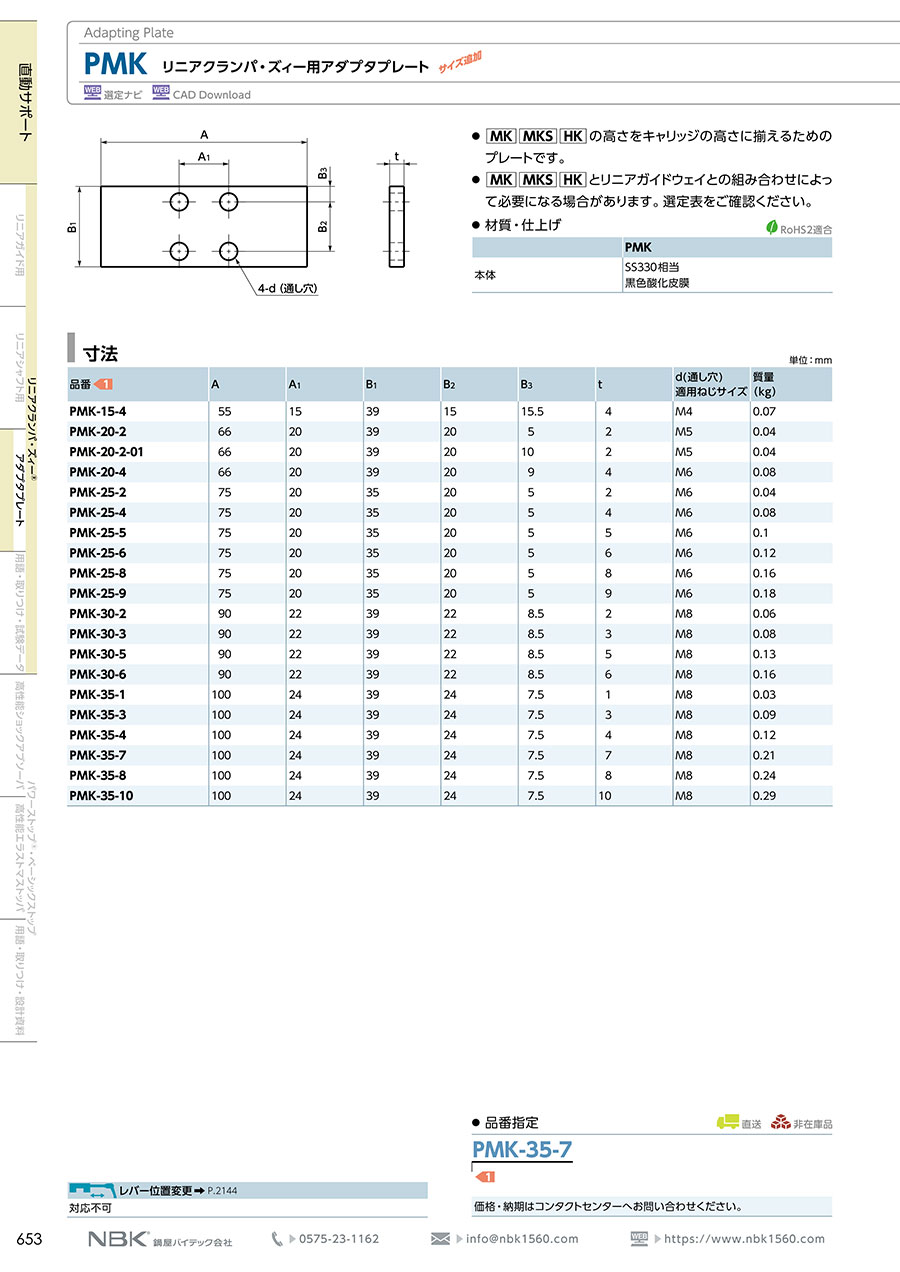

PMKの寸法図

（単位：mm）

品番	A	A₁	B₁	B₂	B₃	t	d（通し穴）適用ねじサイズ	質量（kg）
PMK-15-4	55	15	39	15	15.5	4	M4	0.07
PMK-20-2	66	20	39	20	5	2	M5	0.04
PMK-20-4	66	20	39	20	5	4	M5	0.04
PMK-25-2	75	20	35	20	5	2	M6	0.08
PMK-25-4	75	20	35	20	5	4	M6	0.04
PMK-25-4/02	70	20	39	20	5	4	M6	0.08
PMK-25-5	75	20	35	20	5	5	M6	0.1
PMK-25-6	75	20	35	20	5	6	M6	0.12
PMK-25-8	75	20	35	20	5	8	M6	0.16
PMK-25-9	75	20	35	20	5	9	M6	0.18
PMK-30-2	90	22	39	22	8.5	2	M8	0.06
PMK-30-3	90	22	39	22	8.5	3	M8	0.08
PMK-30-5	90	22	39	22	8.5	5	M8	0.13
PMK-35-3	100	24	39	24	7.5	3	M8	0.16
PMK-35-4	100	24	39	24	7.5	4	M8	0.03
PMK-35-7	100	24	39	24	7.5	7	M8	0.09
PMK-35-8	100	24	39	24	7.5	8	M8	0.12
PMK-35-10	100	24	39	24	7.5	10	M8	0.21
PMK-35-11	100	24	39	24	7.5	11	M8	0.24
PMK-35-15	100	24	39	24	7.5	15	M8	0.29

※一部の型番の情報のみ掲載しています。

注意・禁止事項

記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
誤記・脱字による損害については責任を負いかねます。

型番リスト

表示件数

型番

呼び型番

板厚 t

(mm)

本体長さ

(mm)

本体幅

(mm)

最小発注数量

15	4	55	39	1個
25	2	75	35	1個
25	4	75	35	1個
25	5	75	35	1個
25	6	75	35	1個
25	8	75	35	1個
25	9	75	35	1個
30	2	90	39	1個
30	3	90	39	1個
30	5	90	39	1個
35	3	100	39	1個
35	4	100	39	1個
35	7	100	39	1個
35	8	100	39	1個
35	11	100	39	1個
45	2	120	49	1個
45	6	120	49	1個
45	8	120	49	1個
45	10	120	49	1個
45	16	120	49	1個
55	3	128	49	1個
55	6	128	49	1個
55	7	128	49	1個

通常単価(税別) (税込単価)	通常出荷日

4,761円 ( 5,237円 )	4日目
6,327円 ( 6,960円 )	4日目
6,781円 ( 7,459円 )	4日目
5,689円 ( 6,258円 )	1日目
7,148円 ( 7,863円 )	4日目
6,485円 ( 7,134円 )	1日目
7,043円 ( 7,747円 )	1日目
6,386円 ( 7,025円 )	1日目
7,739円 ( 8,513円 )	4日目
6,386円 ( 7,025円 )	1日目
7,468円 ( 8,215円 )	1日目
9,169円 ( 10,086円 )	4日目
8,483円 ( 9,331円 )	3日目
10,352円 ( 11,387円 )	4日目
10,352円 ( 11,387円 )	4日目
8,483円 ( 9,331円 )	1日目
10,718円 ( 11,790円 )	4日目
11,899円 ( 13,089円 )	1日目
11,899円 ( 13,089円 )	4日目
13,072円 ( 14,379円 )	4日目
10,038円 ( 11,042円 )	1日目
11,907円 ( 13,098円 )	1日目
9,580円 ( 10,538円 )	1日目

詳細情報

基本情報

基本情報

剛性アップするリニアクランパ・ズィー用アダプタプレート。
【特長】
・MK、MKS、HKの高さをキャリッジの高さに揃えるためのプレート。
・MK、MKS、HKとリニアガイドウェイとの組み合わせによって必要になる場合あるので選定表を確認。
・材質／仕上げ（本体）：SS330相当、黒色酸化皮膜。
【用途】
・任意の位置決め用途、びびり防止。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25mm・50mmタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
